铁路验收标准

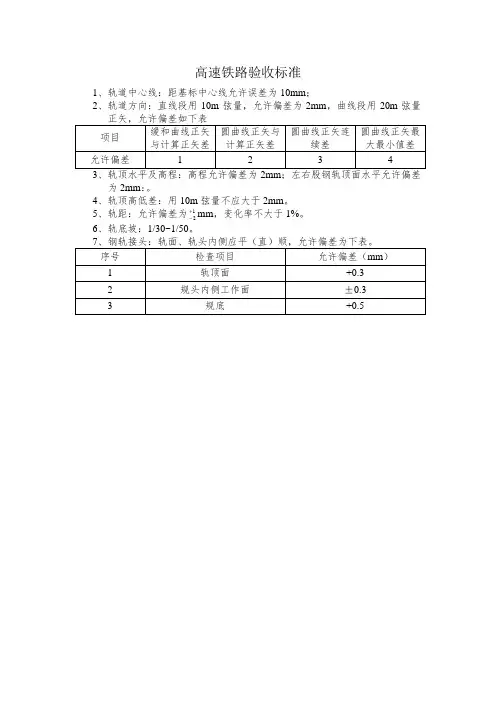

高速铁路验收标准

1、轨道中心线：距基标中心线允许误差为10mm；

2、轨道方向：直线段用10m弦量，允许偏差为2mm，曲线段用20m弦量正矢，允许偏差如下表

项目 缓和曲线正矢与计算正矢差 圆曲线正矢与计算正矢差 圆曲线正矢连续差 圆曲线正矢最大最小值差

允许偏差 1 2 3 4

3、轨顶水平及高程：高程允许偏差为2mm；左右股钢轨顶面水平允许偏差为2mm：。

4、轨顶高低差：用10m弦量不应大于2mm。

5、轨距：允许偏差为12mm，变化率不大于1%。

6、轨底坡：1/30~1/50。

7、钢轨接头：轨面、轨头内侧应平（直）顺，允许偏差为下表。

序号 检查项目 允许偏差（mm）

1 轨顶面 +0.3

2 规头内侧工作面 ±0.3

3 规底 +0.5

铁路工程验收标准

1. 引言

铁路工程验收是确保铁路工程质量合格的核心环节。本文档旨在规定铁路工程验收的标准，以确保工程的安全性和可靠性。

2. 验收范围

2.1 验收对象：包括铁路线路、车站、隧道、桥梁、信号系统等相关设施。

2.2 验收内容：包括工程施工合格性、技术性能、质量标准等方面。

3. 验收标准

3.1 工程施工合格性

验收人员应对工程施工的合格性进行评估，包括但不限于以下方面：

- 施工工序是否按照规定要求进行；

- 施工质量是否符合规范；

- 施工材料是否符合质量要求。

3.2 技术性能

验收人员应对工程的技术性能进行评估，确保其满足相关要求，包括但不限于以下方面：

- 线路铺设是否平整，并符合设计要求；

- 车站设施是否符合安全和便利性要求；

- 隧道、桥梁的承重能力是否符合设计要求。

3.3 质量标准

验收人员应对工程的质量标准进行评估，以确保其符合相关要求，包括但不限于以下方面：

- 线路的耐用年限是否满足要求；

- 铁路设施的防护性能是否符合标准。

4. 验收程序

4.1 提交验收申请：工程建设单位应在工程完工后，向相关铁路部门提交验收申请。

4.2 验收调查：相关铁路部门将对工程进行实地调查和检查，确保工程符合验收标准。

4.3 验收判定：根据调查和检查的结果，相关铁路部门将对工程的合格性进行判定。 4.4 验收报告：验收部门将根据验收判定结果，向工程建设单位出具验收报告。

5. 验收结果

根据验收报告，工程建设单位可以对不合格的部分进行整改，直到符合验收标准为止。合格的工程将获得铁路部门的验收合格证书。

6. 结论

本文档制定了铁路工程验收的标准，对工程的合格性、技术性能和质量标准进行了规定。铁路工程建设单位应按照本文档要求进行验收，以确保工程的安全和可靠性。

> 注意：本文档仅供参考，具体的验收流程和标准应根据相关法规和规范进行制定和执行。

表2 高速铁路新旧验标条款变化对照清理统计表（轨道工程）

序号 旧验标（填写名称）条款内容 新验标（填写名称）条款内容 备注

1 3.1.2 高速铁路轨道工程应按下列规定进行施工质量控制：

1 工程采用的主要材料、构配件和设备，施工单位应对其外观、规格、型号和质量证明文件等进行验收，并经监理工程师检查认可。凡涉及结构安全和使用功能的，施工单位应按批次进行检验，监理单位应按照规定进行见证取样检测或平行检验。其质量必须符合现行有关标准的规定，并应按品种、规格和检验状态分别表示存放。

2 各工序应按施工技术标准进行质量控制，每道工序完成后，施工单位应进行检查，并形成记录。

3 工序之间应进行交接检验，上道工序应满足下道工序的施工条件和技术要求，相关专业工序之间的交接检验应经监理工程师检查认可，未经检查不合格的不得进入下道工序施工。 3.1.2 高速铁路轨道工程施工质量控制应符合下列规定：

1 工程采用的原材料、半成品、构配件及轨道部件，应按本标准及国家现行

有关标准的规定和设计文件要求进行测试检验并形成记录，不合格的原材料、半

成品、构配件及轨道部件不得用于工程。

2 各工序应按施工技术标准及设计文件要求进行质量控制，每道工序完成

后，施工单位应进行测试或检查，并形成记录。相关专业接口工序检验应经监理

工程师检查认可，未经检查或经检查不合格的不得进行下道工序施工。

3 工序施工过程中的测试或试验应符合相关技术标准和本标准规定，并进行

记录。

4 隐蔽工程覆盖前应按国家法律法规规定和本标准要求全数检查并形成记

录，经监理工程师检查签认后才能进行下道工序施工。

5 工程施工完成后应进行必要的实体质量和外观质量检查并形成记录。 修改

2

3.1.3高速铁路轨道工程施工质量应按下列要求进行验收：

3 参加工程施工质量验收的各方人员应具备规定的资格，各种检查记录签证人员应报建设单位确认、备案。 3.1.3 高速铁路轨道工程施工质量验收应符合下列规定：

第十二章 电力工程 1

第十二章 电力工程

电力工程施工质量验收划分为单位工程、分部工程、分项工程和检验批。

单位工程应按一个完整工程或一个相当规模施工范围划分，并按下列原则确定：

（1）变、配电所工程：每座变、配电所为一个单位工程；

（2）区间电力工程：不大于一个供电臂的区间电力工程为一个单位工程；

（3）站场电力工程：一个站、场的电力工程为一个单位工程；

（4）电源线路工程：一条电源线路为一个单位工程；

（5）电力远动系统安装工程：一套独立的电力远动系统为一个单位工程。

分部工程应按一个完整部位或主要结构及施工阶段划分；分项工程应按工种、工序、设备类别划分；检验批可根据施工及质量控制和验收需要按施工段或部位等划分。

电力工程的单位工程、分部工程、分项工程和检验批的具体划分及编号应符合下列各表的规定。

变、配电所分部工程、分项工程、检验批划分及编号

（变、配电所单位工程编号 0901）

分 部 工 程 分 项 工 程 检验批规模 检验批编号 检验批表格

所在页码

01

变、配电所基础、构架及遮栏 01 基础 一座变、配电所 09010101□□□

02 构架及遮栏 一座变、配电所 09010102□□□

02

变、配电所变配电装置 01 电力变压器 一台 09010201□□□

02 互感器 一组 09010202□□□

03 高压断路器 一组 09010203□□□

04 隔离开关、负荷开关及高压熔断器 一组 09010204□□□

05 避雷器 一组 09010205□□□

06 电容器、电抗器 一套 09010206□□□

07 配电盘（柜）及二次回路 一座变、配电所 09010207□□□

08 母线装置 一座变、配电所 09010208□□□

09 电源装置 一座变、配电所 09010209□□□

10 箱式变电装置 一套 09010210□□□
