关于PLC控制系统的简单介绍
作者：唐昊
来源：《科教新报》2018年第51期
摘要：PLC控制系统（Programmable Logic Controller），即可编程逻辑控制器，是当代工业生产自动化极为重要的工业控制装置之一，且随着科技发展，PLC的功能也不断得到丰富，现在的PLC不单包含逻辑控制，其在运动控制、过程控制等领域也具有十分重要的作用。本文从概念、基本构成、主要用途以及工作原理四个方面对PLC控制系统进行了简单介绍。
关键词：PLC；控制系统；可编程逻辑控制器
一、 PLC概述
PLC控制系统又称为可编程逻辑控制器，是当代工业生产自动化最重要、最普及、应用场合最多的工业控制装置之一[1]。伴随着科技的发展，PLC的功能不断地得到丰富，性价比也越来越高，正因为PLC功能的丰富，PLC已经慢慢地被应用到工业上的各个部门。
计算机技术和传统继电器触点控制技术的结合衍生了PLC。PLC拥有接线简单、可靠性高、功耗低和灵活性强的优点，尤其是PLC的编程，不用去学习计算机编程语言里的专门知识，而是使用一套简单的梯形图为指令，用户程序形象、直观、方便、 易学，同时寻找错误调试也非常方便。
二、基本构成
通常在一个PLC中，中央处理单元（CPU）模块是它的“大脑”，电源模块是它的“血液”，而I/O模块则是它的手臂，这样PLC就成为了一个系统的智能处理中心[2]。PLC具有许多优点，包括安装便捷，占有空间小，能耗低以及能够诊断整个系统的故障，可在其他项目中多次使用。
现如今，虽然PLC的各项功能，如运行速度、数据通信、数据处理能力等都被大幅度地优化，但是PLC系统仍然没有丢弃操作简便的特点。
三、主要用途
PLC具有操作简单，设计弹性以及经济实惠等优点，广泛地应用于各种工业环境的控制系统中，担任着工厂自动化控制中核心控制的角色。PLC系统的实际应用包含多领域，如中央空调设计，自动化的生产线及设备和停车场机械设备等。现在市面上的PLC系统具有繁多的种类，不同的制造厂商以及PLC系统设计的针对性都会让其不同，但是，我们可以依据机组的复杂程度将PLC系统分为大、中、小型。工业上常使用大型的PLC系统，而小型PLC适用于一般的工厂及学校。 龙源期刊网

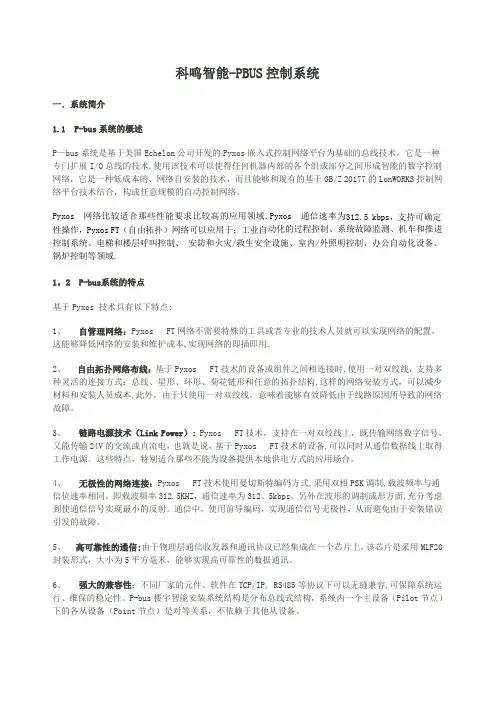

科鸣智能-PBUS控制系统
一．系统简介
1.1 P-bus系统的概述
P—bus系统是基于美国Echelon公司开发的Pyxos嵌入式控制网络平台为基础的总线技术，它是一种专门扩展I/O总线的技术,使用该技术可以使得任何机器内部的各个组成部分之间形成智能的数字控制网络，它是一种低成本的、网络自安装的技术，而且能够和现有的基于GB/Z 20177的LonWORKS控制网络平台技术结合，构成任意规模的自动控制网络。
Pyxos 网络比较适合那些性能要求比较高的应用领域,Pyxos 通信速率为312.5 kbps，支持可确定性操作，Pyxos FT（自由拓扑）网络可以应用于：工业自动化的过程控制、系统故障监测、机车和推进控制系统、电梯和楼层呼叫控制、 安防和火灾/救生安全设施、室内/外照明控制、办公自动化设备、锅炉控制等领域.
1。2 P-bus系统的特点
基于Pyxos 技术具有以下特点:
1、 自管理网络：Pyxos FT网络不需要特殊的工具或者专业的技术人员就可以实现网络的配置，这能够降低网络的安装和维护成本,实现网络的即插即用.
2、 自由拓扑网络布线：基于Pyxos FT技术的设备或组件之间相连接时,使用一对双绞线，支持多种灵活的连接方式：总线、星形、环形、菊花链形和任意的拓扑结构,这样的网络安装方式，可以减少材料和安装人员成本,此外，由于只使用一对双绞线，意味着能够有效降低由于线路原因所导致的网络故障。
3、 链路电源技术（Link Power）: Pyxos FT技术，支持在一对双绞线上，既传输网络数字信号，又能传输24V的交流或直流电，也就是说，基于Pyxos FT技术的设备,可以同时从通信数据线上取得工作电源。这些特点，特别适合那些不能为设备提供本地供电方式的应用场合。
4、 无极性的网络连接：Pyxos FT技术使用曼切斯特编码方式,采用双相PSK调制,载波频率与通信位速率相同，即载波频率312.5KHZ，通信速率为312。5kbps，另外在波形的调制成形方面,充分考虑到使通信信号实现最小的反射。通信中，使用前导编码，实现通信信号无极性，从而避免由于安装错误引发的故障。

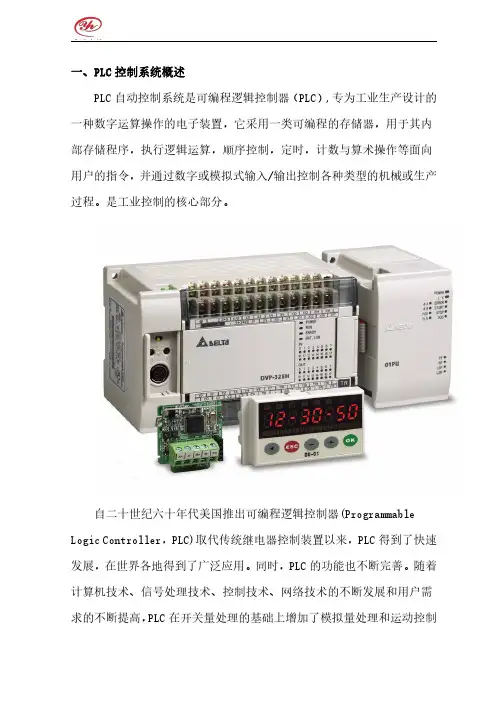

一、PLC控制系统概述
PLC自动控制系统是可编程逻辑控制器（PLC）,专为工业生产设计的
一种数字运算操作的电子装置，它采用一类可编程的存储器，用于其内
部存储程序，执行逻辑运算，顺序控制，定时，计数与算术操作等面向
用户的指令，并通过数字或模拟式输入/输出控制各种类型的机械或生产过程。是工业控制的核心部分。
自二十世纪六十年代美国推出可编程逻辑控制器(Programmable
LogicController，PLC)取代传统继电器控制装置以来，PLC得到了快速
发展，在世界各地得到了广泛应用。同时，PLC的功能也不断完善。随着
计算机技术、信号处理技术、控制技术、网络技术的不断发展和用户需
求的不断提高，PLC在开关量处理的基础上增加了模拟量处理和运动控制等功能。今天的PLC不再局限于逻辑控制，在运动控制、过程控制等领域也发挥着十分重要的作用。
二、基本架构
PLC控制系统实质是一种专用于工业控制的计算机，其硬件结构基本
上与微型计算机相同。
中央处理单元(CPU)是PLC控制器的控制中枢。它按照PLC控制器系
统程序赋予的功能接收并存储从编程器键入的用户程序和数据;检查电
源、存储器、I/O以及警戒定时器的状态，并能诊断用户程序中的语法错
误。当PLC控制器投入运行时，首先它以扫描的方式接收现场各输入装
置的状态和数据，并分别存入I/O映象区，然后从用户程序存储器中逐
条读取用户程序，经过命令解释后按指令的规定执行逻辑或算数运算的
结果送入I/O映象区或数据寄存器内。等所有的用户程序执行完毕之后，
最后将I/O映象区的各输出状态或输出寄存器内的数据传送到相应的输
出装置，如此循环运行，直到停止运行。

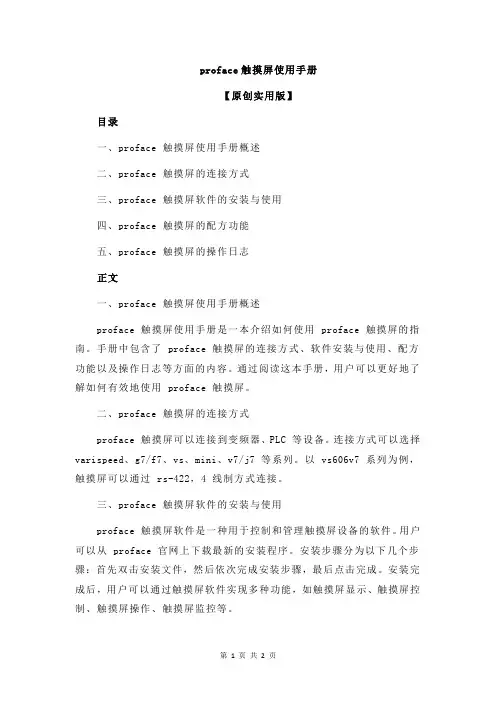

第 1 页 共 2 页 proface触摸屏使用手册
【原创实用版】
目录
一、proface 触摸屏使用手册概述
二、proface 触摸屏的连接方式
三、proface 触摸屏软件的安装与使用
四、proface 触摸屏的配方功能
五、proface 触摸屏的操作日志
正文
一、proface 触摸屏使用手册概述
proface 触摸屏使用手册是一本介绍如何使用 proface 触摸屏的指南。手册中包含了 proface 触摸屏的连接方式、软件安装与使用、配方功能以及操作日志等方面的内容。通过阅读这本手册，用户可以更好地了解如何有效地使用 proface 触摸屏。
二、proface 触摸屏的连接方式
proface 触摸屏可以连接到变频器、PLC 等设备。连接方式可以选择
varispeed、g7/f7、vs、mini、v7/j7 等系列。以 vs606v7 系列为例，触摸屏可以通过 rs-422，4 线制方式连接。
三、proface 触摸屏软件的安装与使用
proface 触摸屏软件是一种用于控制和管理触摸屏设备的软件。用户可以从 proface 官网上下载最新的安装程序。安装步骤分为以下几个步骤：首先双击安装文件，然后依次完成安装步骤，最后点击完成。安装完成后，用户可以通过触摸屏软件实现多种功能，如触摸屏显示、触摸屏控制、触摸屏操作、触摸屏监控等。 第 2 页 共 2 页 四、proface 触摸屏的配方功能
proface 触摸屏的配方功能允许用户将多个不同的数据（也就是配方）从触摸屏批量写入 PLC 的连续地址中，也可以在触摸屏上编辑后再写入
PLC 中去。用户可以通过触摸屏设置配方数据，并将其写入 PLC，从而实现生产过程的自动化控制。
五、proface 触摸屏的操作日志
proface 触摸屏的操作日志可以帮助用户记录触摸屏的使用情况。用户可以通过触摸屏的四个角同时按下，进入 GP37W2 系统菜单，并更改时间。此外，用户还可以将电脑时钟输入触摸屏和 PLC，用触摸屏时钟修改
