在Wincc中可以组态事件的报警, 组态事件报警基本上可以分为两个步伐.

1. 在报警编纂器中设置报警的各种类别, 包括上限下限值触发的模拟量报警, 还有通过消息变量触发的报警例如：开关量的报警.

2. 通过对报警控件的设置实现报警显示.在画面编纂器中拔出报警记录控件, 报警控件具有很多的功能.包括报警显示, 对报警简直认, 报警的自动归档, 报警的查询等等.

首先组态一个模拟量报警, 并通过此实例来说明状态变量, 确认变量的界说及用法.在下一个实例中说明消息变量的使用.

模拟量报警

新建个项目命名为alarmtext点击创立按扭

翻开报警记录编纂器, 我们可以看到报警记录的主画面, 包括消息块, 消息类别, 组消息, 创作时间：二零二一年六月三十日

创作时间：二零二一年六月三十日

和归档组态.

首先组态报警.组态报警就是设置报警消息的一些内容, 包括时间, 日期.报警地址, 报警消息, 发生报警的以后值以及报警的类别!报警消息的时间, 日期对应消息块中的系统块.报警地址,

报警消息对应消息块的用户文本块.以后值对应过程值块.故障报警对应消息类别.所以我们开始建立组态.

一．添加系统快.在消息块的系统快点击右击添加/删除

添加系统快我们可以看到系统已将编号, 日期, 时间选中.我们还可以添加左侧的系统快.但我们只使用编号, 日期, 时间选项.点击确定按钮.

我们看到所选的系统快已经显示出来

二．添加用户文本块.用户文本块采纳同样的方法添加所需的块.我们采用默认选择的毛病点和消息文本.

点击确定订按钮.

为了能使报警信息显示更多内容修改消息文本和毛病点的字符创作时间：二零二一年六月三十日

创作时间：二零二一年六月三十日 长度改为30.双击消息文本, 毛病点修改.

.

三．添加过程值块

将过程值块中的过程值1, 过程值2, 过程值3添加到右侧如图.

点击确定按钮.我们可以胜利的添加过程值1.过程值2.过程值3.

四．在消息类别中设置报警消息的颜色！

设置报警的进入, 离开, 已确认的文本颜色, 与布景颜色.我们设置的颜色如图所示.点击确定

这样我们已经组态好了一个报警.我们也可以使用系统向导来组态报警由于把持简单这里就不加诉说了.

五．添加模拟量报警, 在工具栏下的附加项内勾选模拟量报警.点击确定.

六．模拟量报警任务.当罐的液位低于40高于80时报警.建立变量, 我们建立一个内部变量为tank无符号16位, 状态变量status无符号16位.确认变量confirm无符号16位右击模拟量报警新建报警

添加要监视的变量为tank.可以在延迟栏中设置报警来得延迟时创作时间：二零二一年六月三十日

创作时间：二零二一年六月三十日 间, 我们默认为0秒.点击确定.

建立报警的上限

设置限制值为80 死区为4.消息编号为1

建报警的下限, 死区值为2消息编号为2

点击表格窗口的编号1及上限报警的属性设置

设置上限报警参数栏简直认变量, 并设置确认位为0, 设置状态变量并设置状态位为0.

设置文本栏的消息文本, 毛病点如图所示.

点击确定按钮.

设置下限报警参数栏简直认变量, 并设置确认位为1, 设置状态变量并设置状态位为1

.

设置文本栏的消息文本, 毛病点如图所示.点击确定按钮.

七．建立报警画面.名为alarm编纂画面如图所示建立一个滚动条, 罐, 还有三个输入输出域, 拔出报警控件.

下图中用滚动条控制罐的液位并在I/O域中显示出来.并设置二者的最年夜最小值分别为100和0.将滚动条控制罐还有输入输出域连接为变量tank.

将滚动条的静态填充为改为“是”

将过程驱动器连接变量tank

并设定不长为10

连接罐的属性 创作时间：二零二一年六月三十日

创作时间：二零二一年六月三十日 在Processl连接变量tank

在分别将状态变量和确认变量的I/O域分别连接status和confirm并将I/O域属性输出值改为二进制输出扩年夜输出格式的范围

更改报警控件属性.修改“惯例”属性添加窗口题目为tankalarm

在“消息列表”栏中将选中的五项添加到右侧的栏中

点击确定按钮组态完的画面如图所示

在计算机属性的启动选项中勾选报警记录运行系统,

首先说明状态变量与确认变量的含义

状态变量：状态变量里包括状态位和确认位.

状态位：用来显示消息的到来或离去.

确认位：用来显示消息到来之后确认与否.当报警消息到来时状态位为1, 确认位为1.当报警消息离去时状态位显示0, 确认位还是为1.只有当确认报警消息之后确认位才为0.

在状态变量中状态位与确认位的位置对应关系是确定的.如果界说状态位为第0位那么确认位就为第8位, 如果界说状态位为第1位那么确认位就为第9位.对应关系图如下.

确认变量：将对应消息确认位置1就会确认消息.

测试画面

点击运行按钮

首先测试上限报警将液位上调85（死区宽度为4）观察状态变量创作时间：二零二一年六月三十日

创作时间：二零二一年六月三十日 的变动与报警消息的颜色

可以看到话面报警窗口中发生了一条红色的“罐液位超越上限值”的报警, 我们已经看到报警窗口中的的过程值1：对应我们界说的上限值.过程值2：对应我们的设定的死取宽度.过程值3：对应我们以后的液位.看状态变量第0位为1暗示报警信息已到来.第8位为1暗示报警到来可是还没有确认.我们通过点击报警控件中的单个“确认消息”按钮来确认消息.我们可以看见第8位为酿成0.第0位还是为1.因为虽然已经确认了报警可是报警并没有离开.消息颜色酿成了暗色.此时虽然已经确认了消息可是消息并没有在报警窗口中消失因为消息还没有离去.

注意：液位超限85（有死区值为4）只显示第一次超越80的那次以后值, 如果液位继续生高其实不会发生另外一条的报警信息.如图

我们输入低于76（因为死区宽度为4）, 使消息离去观察状态变量的变动

我们看到状态变量酿成0.暗示报警消息已经离去.我们在演示一个待报警消息离去(报警条显示为绿色时)之后再使用“确认变量”确认报警信息的实验.

在确认变量中将“确认位”第0位置1观察现象, 如上图所示输入1之后其实不会使消息的到确认因为确认位的目前值为1,

如果想使“确认位”为1来确认消息必需改变上一次使用该位的值即先将确认为酿成0再输入1如图 创作时间：二零二一年六月三十日

创作时间：二零二一年六月三十日 输入1

为了防止这种现象我们可以做一个控件设置他按下左键为1松开左键为0.

我们可以看到已经确认了消息.在报警控件中我们可以查找历史记录

下限报警与上限报警现象一致之力就不加赘诉了.

下面我们看一个现象

即状态变量的第8位于第9位同时为1, 因上限报警已经来了,

可是下限报警并没有确认的原因.

总结：过程值1：暗示报警信息的上限值后下限值.

过程值2：暗示模拟量的死区

过程值3：暗示模拟量的以后值.

．消息变量触发报警

消息变量：即当有报警时使消息变量中的消息位置1来触发该消息.界说一个内部变量为message无符号16位.创立一个消息,

连接变量, 编号为3消息位为2, 状态变量为2

确认变量为2

编纂文本.

建立画面

界说确认按钮的事件属性将按左键将十进制4（100）给确认变量

连接消息变量的I/O域 创作时间：二零二一年六月三十日

创作时间：二零二一年六月三十日 运行画面测试

将消息变量的第2位置1.在消息变量的I/O域中输入100.可以看到发生了电动阀1的报警, 状态变量的第2位于第10位分别为1.

在消息变量的I/O域中修改消息位的值输入0使报警离开对应的状态位0.

点击确认按钮

使状态变量的状态位和确认为0

以上为消息变量的使用.

创作时间：二零二一年六月三十日

合集下载

Wincc变量记录及报警记录优化

Wincc变量记录及报警记录优化

Wincc变量记录及报警记录优化(图）

2010-04-12 18:01

Wincc变量归档（图）

最近在一个项目上，发现Wincc项目运行一段时间后，界面的操作响应变慢了。Wincc运行Runtime时，发现进度在55%等待时间很长，界面提示为：变量记录管理启动中。怀疑系统运行效率下降和Wincc变量记录有关。

检查变量记录，文件大小为12~20G。咨询西门子工程师，他给出的解决方案是，减小每一个变量归档的大小，减小最长变量归档。具体作法如下：

1.打开Wincc变量记录设定： 2.右击快速归档，打开归档属性：

3.设定单个分段最大大小为：100~200M，单个分段包含的时间段为：1天。这两个参数，以最先达到的为有效；

4.设定所以分段最大尺寸为：10G，最长时间为3个月。这两个参数，以最先达到的为有效；

5.设定归档备份保存位置：选择“备份组态”选项卡，选择“激活备份”，设定目标路径。

5.这里需要注意，当达到记录文件达到10G，或者达到3个月，则Wincc开始了备份。例如达到了3个月，3个月后的第一天，系统将把3个月前的第一天的记录放置到备份数据路径下，并不再连接到数据库上。而新的数据将被保存在ArchiveManager文件夹下，并被连接到数据库上。

6.如果要查询3个月前的数据，则需要在Runtime运行的情况下，打开“变量记录”窗口-》“归档组态”-》右击“快速归档”。快捷菜单中，选择“连接归档”。从备份归档文件夹下，选择要连接的归档文件。

另外，对于报警记录无法自动连接归档的情况，也可以使用6所示方法。

对于报警在报警控件中显示只有1000条的问题。报警控件限制最大报警显示条数为1000条。如果要查询之前的报警，可以使用日期方式，选择要查询的起始和结束日期，进行查询。

如上的设定以前的使用中一直不很清楚。这次算是弄明白了。准备尝试让现场修改如上设置，看是否可以解决界面反应速度问题。

(完整版)wincc报警记录修改技巧

(完整版)wincc报警记录修改技巧

(完整版)wincc报警记录修改技巧

打开WINCC工程浏览器，点击“取消激活”按钮；

等待至项目完全退出激活后，双击打开左侧的“报警记录”打开报警记录对话框；

在弹出的报警记录对话框中，点击“消息”→“导入单个消息”如下图所示； (完整版)wincc报警记录修改技巧

在“导入消息"对话框中,文件选择DY.txt，模式选择“只导入新的消息”，再点击“导入"按钮,即可以开始导入新的消息；

(完整版)wincc报警记录修改技巧 当消息导入完成后，便弹出下图的对话框，点击“关闭”按钮即可。

导入后，增加了如下图红色区域的几条消息,检查导入的是否正确。

按下图修改归档时间，右击“消息归档”选择“属性”，弹出如下对话框，只需修改“所有归档分段的时间范围”，将周改为月。

最后点击“报警记录"窗口中的工具栏的保存按钮，保存修改，关闭“报警记录”窗口。 (完整版)wincc报警记录修改技巧

点击WINCC工程浏览器的“激活"按钮，再次激活项目即可。

WinCC(变量记录和组态报警)

WinCC(变量记录和组态报警)

WCC变量记录和组态与报警

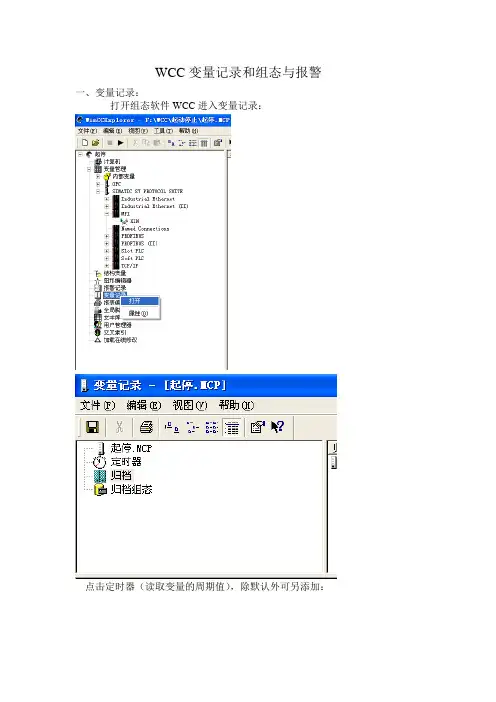

一、变量记录：

打开组态软件WCC进入变量记录：

点击定时器（读取变量的周期值），除默认外可另添加：

名称可任意设定，基准在默认值里选择，系数表示我所需要的间隔是基准的几倍。其它如图设后点确定：

点归档：

点选择：

选中一个后点确定：

点完成即可，若想改变采集周期，可点变量属性：

可分别设置采集、归档/显示时间。

此为参数。 此为显示，若点击直接组态，则会有上下限值设定，当超限时画面只显示上下最大限值。

归档组态为默认，不用去改动设置。

完成后再保存。另需在计算机属性的起动里要给变量记录系统打勾才能正常调用。

2、曲线组态：

点击画面编辑器里的控件：

双击出现的画面：

+为添加曲线-为减少曲线。 名称可填写中文的实际名。选择归档/变量：

双击选中的变量可查看变量类型最后点确定：

一般选择线性连接，再选定线性粗细。

电击常规：

窗口标题为画面的总名称，显示标尺为鼠标点到曲线任一点时都自动读出该点数据；公共X轴一般为时间轴共用，Y轴若数据范围一样也可共用。

时间范围需选择。 标签可标中文实名；范围选择以实际值上下限填入，如0——150；标尺小数位为Y轴分度小数位；小数位为显示数据小数位。

点击确定后完成：

3、查找历史曲线：

在时间轴里点击再在选择时间里点击选择时间里的要调看的时间段。

运行WCC当中若要改变画面可观度可点击分配参数重新设定：

WINCC 声音报警

WINCC 声音报警

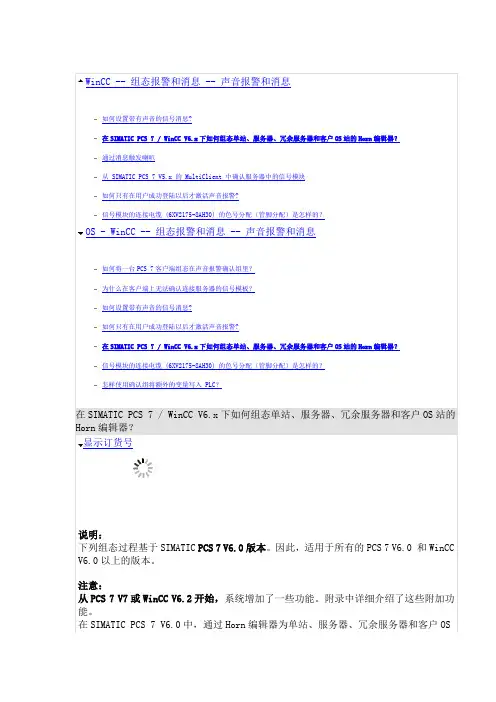

WinCC -- 组态报警和消息 -- 声音报警和消息
