消防水炮安装规范

36

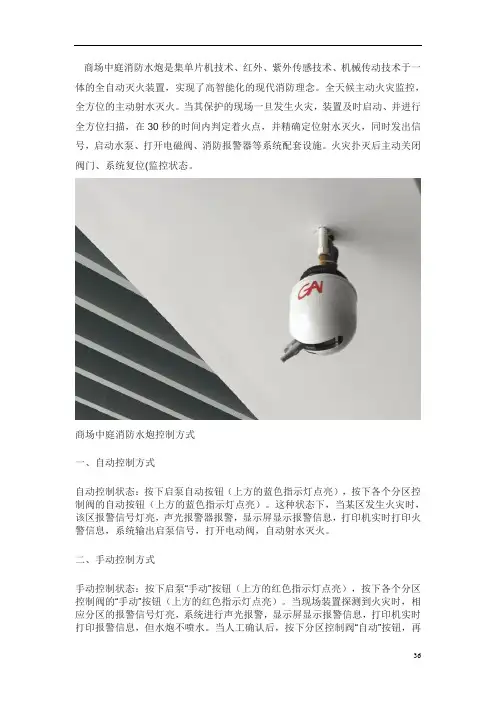

商场中庭消防水炮是集单片机技术、红外、紫外传感技术、机械传动技术于一体的全自动灭火装置，实现了高智能化的现代消防理念。全天候主动火灾监控，全方位的主动射水灭火。当其保护的现场一旦发生火灾，装置及时启动、并进行全方位扫描，在30秒的时间内判定着火点，并精确定位射水灭火，同时发出信号，启动水泵、打开电磁阀、消防报警器等系统配套设施。火灾扑灭后主动关闭阀门、系统复位(监控状态。

商场中庭消防水炮控制方式

一、自动控制方式

自动控制状态：按下启泵自动按钮（上方的蓝色指示灯点亮），按下各个分区控制阀的自动按钮（上方的蓝色指示灯点亮）。这种状态下，当某区发生火灾时，该区报警信号灯亮，声光报警器报警，显示屏显示报警信息，打印机实时打印火警信息，系统输出启泵信号，打开电动阀，自动射水灭火。

二、手动控制方式

手动控制状态：按下启泵“手动”按钮（上方的红色指示灯点亮），按下各个分区控制阀的“手动”按钮（上方的红色指示灯点亮）。当现场装置探测到火灾时，相应分区的报警信号灯亮，系统进行声光报警，显示屏显示报警信息，打印机实时打印报警信息，但水炮不喷水。当人工确认后，按下分区控制阀“自动”按钮，再

36

按下启泵“自动”按钮，水炮才打开电动蝶阀自动启泵喷水；或按下分区控制阀“自动”按钮后，再按下强制启泵按钮喷水，这时停泵也需要手动控制。

三、控制室消防联动报警主机控制方式

防控制中心接收到火灾报警系统的火警信号后，消防控制中心值班人员在消防控制室通过系统强行切换过来的彩色视频图像进一步确认，值班人员通过操作消防炮集中控制盘，调整消防炮对准着火点，启动消防水泵和开启电动阀门，实施喷水灭火。

消防水炮系统主要特点

1、实时动作：通过各种传感器实时收集火焰的信息，可以实时监视保护区域内的情况，从装置启动到确认火情的时间小于25秒,能有效的探测到初起火情。

2、有效灭火：自动扫描定位喷水灭火装置（炮）的喷水是充实水柱，全部覆盖在火点上，水柱具有很强的穿透能力，自动模拟人工灭火过程快速灭火的同时还

一、 水炮安装要求

本工程消防水炮设置应符合以下各项要求

1、 其安装高度应保证消防水炮射流不受阻挡并应保证2门水炮的水流能同时达到被保护区的任一部位。

2、 现场手动控制盘应设置在水炮附近，并能观察到水炮动作，且靠近出口便于疏散的地方。

3、 消防水炮的俯仰角和水平回转角应满足使用要求。

4、 在没有护栏平台上设置的消防水炮的俯角均不应大于50°回转角不宜大于220°。

5、 消防水炮的固定支架或安装平台应能满足水炮喷射反作用力的要求，并应保证其支架不影响水炮的旋转动作。

二、 消防水炮阀组安装要求

1、 消防水炮阀组安装宜在给水管网试压冲洗合格后进行。

2、 消防水炮安装应牢固，并应保证喷水时射流不受阻挡。

3、 阀组宜安装在距水炮入口10m以内的水平管道上，阀门启、闭应灵活密封可靠。

4、 水流指示器应垂直安装在水平管道上，其指示动作应与水流方向一致。

5、 水炮电动阀和水流指示器调试检修时，应先关闭检修阀。

三、 水炮给水系统试压和冲洗要求

1、 管网安装完毕后，应进行强度试验、严密性试验、和冲洗，并应符合现行国家标准《自动喷水灭火系统施工及验收规范》GB50261相关规定要求。

2、 强度试验和严密性试验宜用水进行，强度试验压力应为设计工作压力加0.4mpa,严密试验压力应为设计工作压力，并应稳压24h无泄漏。

3、 管网冲洗的水流流速、流量不应小于设计要求，冲洗宜分区分段进行，当水平管网冲洗时，排水管位置应低于配水支管。当出水口处的水流颜色透明度与入水口水质颜色基本一致时方可结束。

消防水炮安装方法

一、准备工作

在安装消防水炮之前，需要进行一些准备工作。首先，确定安装位置，一般选择在建筑物的高处，以便能够覆盖更大的范围。其次，需要检查安装位置周围是否有足够的水源供应，以确保水炮能够正常工作。另外，还需要准备好所需的安装工具和材料，如螺丝刀、扳手、膨胀螺栓等。

二、安装支架

安装消防水炮的第一步是安装支架。在安装位置确定后，使用螺丝刀或扳手将支架固定在建筑物上。要确保支架稳固可靠，能够承受水炮的重量和工作时的压力。在固定支架时，可以使用膨胀螺栓等固定件，以增加支架的稳定性。

三、连接水源管道

安装好支架后，接下来需要连接水源管道。首先，将水源管道与水炮的进水口相连。可以使用软管或金属管道进行连接，确保连接紧密无漏水。在连接过程中，要注意管道的直线度和坡度，以确保水能够顺畅流动。另外，还需要安装阀门和水表等附件，以便控制水流和监测水压。

四、安装水炮

当水源管道连接完成后，就可以安装水炮了。首先，将水炮的喷嘴或喷头固定在支架上，确保喷嘴的方向和角度符合要求。然后，将水炮的控制阀和喷洒控制器等部件连接好。在安装过程中，要注意调整水炮的喷射角度和射程，以便满足实际应用的需要。

五、测试和调试

安装完成后，应进行测试和调试，以确保水炮能够正常工作。首先，打开水源阀门，观察水炮是否能够正常喷水。可以通过调节控制阀和喷洒控制器，来控制水炮的喷射方向和水流量。同时，还应检查水炮的喷射效果和喷水范围，确保其满足实际需求。

六、定期维护

安装完成后，还需要进行定期的维护和检修工作，以确保水炮的正常运行。定期检查和清洗喷嘴、控制阀和管道等部件，清除堵塞物和污垢。同时，还需要检查支架和固定件的稳定性，以及管道和阀门的密封性。如发现任何故障或异常情况，应及时进行修复或更换。

总结：

消防水炮的安装方法包括准备工作、安装支架、连接水源管道、安装水炮、测试和调试、定期维护等步骤。在安装过程中，要注意选择合适的安装位置和支架，确保稳固可靠。同时，也要注重管道的连接和喷嘴的调整，以保证水炮的喷射效果和喷水范围。最后，定期进行维护和检修，以确保水炮的正常运行。通过合理的安装和维护，可以提高消防水炮的使用效果和可靠性，保障消防工作的顺利进行。

消防水炮安装方法

消防水炮是一种重要的消防设备，用于灭火和救援任务。正确安装消防水炮是确保其正常工作的关键。下面将介绍消防水炮的安装方法。

一、选择安装位置

1.根据建筑物结构和灭火需要，选择合适的位置安装消防水炮。

2.确保安装位置不会被建筑物、树木或其他障碍物遮挡，以便于消防人员使用。

3.考虑到水源供应，选择距离水源较近的位置进行安装。

二、准备工作

1.清理安装区域，确保没有杂物和障碍物。

2.检查管道系统是否完好无损，并清除管道内部杂质。

3.确定所需配件并准备好工具。

三、安装

1.将消防水炮放置在预定位置，并用螺栓固定在地面上。

2.连接管道系统并确保密封良好。注意遵循规定的连接方式和标准。

3.连接电源线并测试控制器功能是否正常。如果是手动控制，则测试手柄是否灵活可靠。

4.调整喷嘴方向和角度，使其能够覆盖所有需要覆盖的区域。

5.进行试运行，检查水炮的喷射距离是否符合要求，并检查管道系统是否有漏水。

四、验收

1.进行消防水炮的验收，确保其满足相关标准和规定。

2.记录消防水炮的安装位置、型号、生产厂家等信息，并编制相应的档案。

3.对安装过程中出现的问题进行总结和汇报，并及时解决。

以上是消防水炮安装方法的主要内容。在实际操作中，需要根据具体情况进行调整和完善。正确安装消防水炮可以提高其使用效果，并保障人民生命财产安全。
