浅谈电气柜的结构设计

电气柜设计知识点总结

1. 电气柜设计概述

电气柜是用来安装和保护电气设备的装置，它能提供给电气设备所需的电力、信号和控制。在电气柜的设计过程中，需要考虑多个因素，包括功能需求、电气设备的类型和数量、环境条件等。

2. 电气柜的结构

电气柜通常由柜体、门锁系统、配电系统、接地系统、散热系统和防护系统等组成。柜体是电气设备的外包装，不仅要具备一定的强度和耐腐蚀性能，还要考虑易维修性和可扩展性。

3. 电气设备的选择

在设计电气柜时，需要选择适合的电气设备。首先要了解各种电气设备的特点和使用场景，包括断路器、接触器、继电器、变频器等。根据具体的需求选择合适的设备，并保证其质量可靠。

4. 电气连线和布线

电气柜内的连线和布线需要严格按照设计要求进行。首先要合理规划电路，避免不必要的干扰和相互影响。其次，要选择合适的导线和电缆，确保电流能够正常传输。另外，电气连线和布线还要符合电气设备的安全要求和标准。

5. 地线和接地系统 地线是电气柜中非常重要的一部分，它用于保护人员和设备的安全。在设计电气柜时，需要合理布置地线，确保其质量可靠。此外，还需要设计合适的接地系统，包括接地电阻的测试和接地线的铺设。

6. 散热系统

电气设备在运行时会产生热量，如果不能及时散热，会导致设备温度升高，从而影响设备的稳定性和使用寿命。因此，在设计电气柜时，需要考虑合适的散热系统，包括风扇、散热片和散热器等。

7. 防护系统

为了确保电气设备的安全运行，需要在电气柜中设计相应的防护系统。例如，过载保护、短路保护和过压保护等。这些保护系统能够及时发现故障并采取相应的措施，防止设备受损或者引发火灾等安全问题。

8. 维护和检修

设计完电气柜后，还需要定期进行维护和检修工作，确保设备的正常运行。这包括对电气设备进行定期检查、清洁和润滑，以及对电气连线和接地系统进行检修。定期的维护和检修能够提高设备的可靠性和使用寿命。

总结：

电气柜设计是一个综合性的工作，需要考虑多个因素。设计电气柜时，需要了解电气设备的特点和使用场景，选择适合的设备，并合理布局连线和布线。此外，还需要考虑地线、散热和防护等系统的设计。最后，维护和检修是确保设备正常运行的关键环节。只有综合考虑这些因素，才能设计出高效、安全和可靠的电气柜。

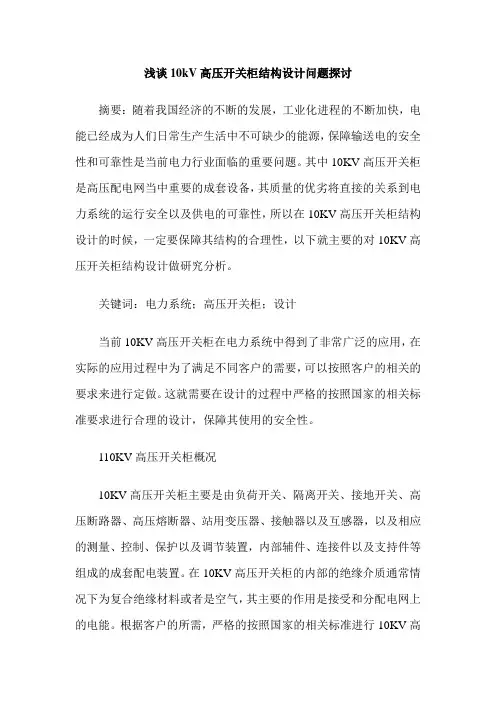

浅谈10kV高压开关柜结构设计问题探讨

摘要：随着我国经济的不断的发展，工业化进程的不断加快，电能已经成为人们日常生产生活中不可缺少的能源，保障输送电的安全性和可靠性是当前电力行业面临的重要问题。其中10KV高压开关柜是高压配电网当中重要的成套设备，其质量的优劣将直接的关系到电力系统的运行安全以及供电的可靠性，所以在10KV高压开关柜结构设计的时候，一定要保障其结构的合理性，以下就主要的对10KV高压开关柜结构设计做研究分析。

关键词：电力系统；高压开关柜；设计

当前10KV高压开关柜在电力系统中得到了非常广泛的应用，在实际的应用过程中为了满足不同客户的需要，可以按照客户的相关的要求来进行定做。这就需要在设计的过程中严格的按照国家的相关标准要求进行合理的设计，保障其使用的安全性。

110KV高压开关柜概况

10KV高压开关柜主要是由负荷开关、隔离开关、接地开关、高压断路器、高压熔断器、站用变压器、接触器以及互感器，以及相应的测量、控制、保护以及调节装置，内部辅件、连接件以及支持件等组成的成套配电装置。在10KV高压开关柜的内部的绝缘介质通常情况下为复合绝缘材料或者是空气，其主要的作用是接受和分配电网上的电能。根据客户的所需，严格的按照国家的相关标准进行10KV高压开关柜的设计是一项非常重要的，可以有效的避免高压开关柜在运行的过程中出现事故现象。

210KV高压开关柜系统概况

相对来说10KV高压开关柜电力系统不是非常的复杂，其主要的作用是将发电站、变电站、配电线以及用户终端连接成为一个整体，其走线的方式要按照国家相关的法律法规进行配置，其一般可以分为单双电源方式和旁路母线方式等。电力系统的走线方式应该注意以下几个方面的问题：应该满足系统各方面的要求，主要的是要注意保障其可靠性的要求；能够保障其在多种运行方式中作用；此外还要保障运行的经济性，在运行时要以节约为优先，考虑电源建设或者是运行的经济效益。在电力系统中比较常见的接线的方式有以下四种：单电源的方式、双电源方式、旁路母线的方式以及双母线方式。

配电柜的结构设计理论及创新研究

配电柜作为电力系统中的重要设备，其结构设计理论和创新研究对于提高电力系统的安全性、稳定性和可靠性具有重要意义。本文将从配电柜的结构设计原理出发，探讨配电柜结构设计的相关理论，同时介绍一些创新研究成果，以期为配电柜的优化设计和改进提供参考。

一、配电柜的基本结构

配电柜是电力系统中用于分配、控制和保护电能的设备，通常包括主断路器、分支断路器、熔断器、接触器、继电器、仪表和互感器等部件。其基本结构包括柜体、隔板、支架、导线、接线端子等部件。柜体通常由钢板、铝板等材料制成，具有防护功能，能够防止外界物体和人员对内部设备的侵害，并能够防护内部设备对外部环境的影响。隔板和支架用于固定和支撑内部设备，保证其稳定可靠的运行。导线和接线端子用于电能的传输和连接，是配电柜的重要功能部件。

二、配电柜的结构设计理论

1. 安全性

配电柜的结构设计应具有良好的安全性，能够防止触电、短路、漏电等安全事故的发生。首先要保证柜体的防护等级符合相关标准要求，能够有效地防止外部物体和人员对内部设备造成损害。其次要合理设置隔板和支架，保证内部设备的固定和支撑，防止设备松动或脱落。另外应合理设计导线和接线端子的连接方式，保证电能的正常传输，避免短路和漏电的发生。

2. 稳定性

配电柜的结构设计应具有良好的稳定性，能够保证内部设备在运行过程中不受外力和振动的影响，保持稳定可靠的工作状态。在设计过程中应考虑设备的重心、重量、惯性等因素，合理设置支架和固定装置，保证设备的稳定性。另外还应考虑设备的热稳定性，采取适当的散热措施，防止设备在长时间工作过程中过热损坏。

3. 可靠性

配电柜的结构设计应具有良好的可靠性，能够保证设备在长时间工作中不发生故障，具有较长的使用寿命。在设计过程中应充分考虑设备的质量和耐久性，选择优质的材料和零部件，进行严格的工艺和质量检验，保证设备的可靠性。另外还应考虑设备的维护和保养便捷性，合理设置检修口和维护通道，方便对设备进行检修和维护。

功能要求

功能要求主要是满足系统的结构、强度、屏蔽和通风散热的要求、接地导电性能要求等。

1．结构要求

机柜系统的结构是一个系统的硬件、PCB、线材、电源、管路、仪器设备等空间放置的位置、形式、连接装配方式等。机柜钣金件由于其良好的强度、刚度、加工性、导电性，通常用于负责支撑系统大部分的硬件、PCB、线材、电源等。硬件的放置形式多种多样，其要求也会有所不同。例如，装配PCB时，可以考虑在钣金件上压铆螺柱来支撑，也可以在钣金件上冲压出突台来支撑，再用螺钉装配。线材的固定可以考虑用绑线带扎在钣金件上，钣金件上只需要冲压绑线带规格要求的孔；也可以考虑在钣金件上冲压出绑线的结构。

2．强度和刚度要求

机械强度是机柜结构设计中最重要的一环，因为机柜中大部分的重量靠其结构件来支承，结构件的机械强度出现问题，机柜的整个强度就会出问题。机柜一般需要做振动测试、跌落实验、碰撞实验、冲击实验等，有的机器甚至要求强度做到能承受100kg的冲击，这就

需要足够的机械强度和刚度。尤其是那些需要支撑悬空硬件的结构件和起主要支撑作用的支架等，更必须有高的强度。

根据机柜产品的负荷大小、抗振、抗冲击要求来进行强度、刚度设计验算。在进行强度和刚度设计时要考虑结构件的连接方式，整体是拼装还是焊装等；还要考虑结构件的结构形式，通过增加折弯或压筋来增加结构件的强度和刚度等。

通常设计大型的机箱、机柜时，应先设计起支撑作用的支架框架。这样的支架框架优先选用封闭异形管型材，也可选用比较厚的板材并折弯成“∏”或“□”形。一般情况下，增加一个折弯会使刚度增加几倍。

3．机柜的安全防护要求

机柜应具有良好的使用性和安全防护设施，并能保证操作者安全，因此须根据设备的使用环境以及设备对防雨、防尘、防异物进入的要求来确定其防护等级。户外设备、在恶劣环境中使用的设备以及对湿度和灰尘、盐雾敏感的设备的防护等级要求较高。防护等级的设计要根据实际需要而定。
