MCGS组态软件教程

MCGS组态软件介绍

一、什么是MCGS组态软件

MCGS(Monitor and Control Generated System)是一套基于Windows平台的，用于快速构造和生成上位机监控系统的组态软件系统，可运行于Microsoft Windows 95/98/Me/NT/2000等操作系统。

MCGS为用户提供了解决实际工程问题的完整方案和开发平台，能够完成现场数据采集、实时和历史数据处理、报警和安全机制、流程控制、动画显示、趋势曲线和报表输出以及企业监控网络等功能。

使用MCGS，用户无须具备计算机编程的知识，就可以在短时间内轻而易举地完成一个运行稳定，功能成熟，维护量小并且具备专业水准的计算机监控系统的开发工作。

MCGS具有操作简便、可视性好、可维护性强、高性能、高可靠性等突出特点，已成功应用于石油化工、钢铁行业、电力系统、水处理、环境监测、机械制造、交通运输、能源原材料、农业自动化、航空航天等领域，经过各种现场的长期实际运行，系统稳定可靠。

二、MCGS组态软件的系统构成

1、MCGS组态软件的整体结构

MCGS 6.2软件系统包括组态环境和运行环境两个部分。组态环境相当于一套完整的工具软件，帮助用户设计和构造自己的应用系统。运行环境则按照组态环境中构造的组态工程，以用户指定的方式运行，并进行各种处理，完成用户组态设计的目标和功能。

组态环境：

组态生成

应用系统 运行环境：

解释执行

组态结果 组态结果 数据库 MCGS组态软件（以下简称MCGS）由“MCGS组态环境”和“MCGS运行环境”两个系统组成。两部分互相独立，又紧密相关。

MCGS组态环境是生成用户应用系统的工作环境，由可执行程序McgsSet.exe支持，其存放于MCGS目录的Program子目录中。用户在MCGS组态环境中完成动画设计、设备连接、编写控制流程、编制工程打印报表等全部组态工作后，生成扩展名为.mcg的工程文件，又称为组态结果数据库，其与MCGS

陕西航空职业技术学院

2011—2012学年第一学期

组态控制技术

专业： 电气自动化技术

班级： 09321

学号： 25

姓名： 赵丹

得分：

时间： 2011 年 10月 14日

陕西航空职业技术学院

本次实验我们将要完成两个任务：

㈠如何建立一个新工程及设计实验内容（水位控制）的画面。

㈡定义动画变量，进行动画连接让画面动起来。

首先我们对MCGS组态软件大概的做以了解：

一、MCGS组态软件的整体结构

MCGS 5.1 软件系统包括组态环境和运行环境两个部分。组态环境相当于一套完整的工具软件，帮助用户设计和构造自己的应用系统。运行环境则按照组态环境中构造的组态工程，以用户指定的方式运行，并进行各种处理，完成用户组态设计的目标和功能。

MCGS 组态软件（以下简称MCGS）由 MCGS组态环境 和MCGS运行环境两个系统组成。两部分互相独立，又紧密相关。

MCGS 组态环境是生成用户应用系统的工作环境，由可执行程序McgsSet.exe 支持，其存放于MCGS 目录的Program 子目录中。用户在MCGS 组态环境中完成动画设计、设备连接、编写控制流程、编制工程打印报表等全部组态工作后，生成扩展名为.mcg 的工程文件，又称为组态结果数据库，其与MCGS

运行环境一起，构成了用户应用系统，统称为工程。MCGS 运行环境是用户应用陕西航空职业技术学院

系统的运行环境，由可执行程序McgsRun.exe 支持，其存放于MCGS 目录的Program 子目录中。在运行环境中完成对工程的控制工作。

MCGS组态软件五大组成部分

MCGS 组态软件所建立的工程由主控窗口、设备窗口、用户窗口、实时数据库和运行策略五部分构成，每一部分分别进行组态操作，完成不同的工作，具有不同的特性。

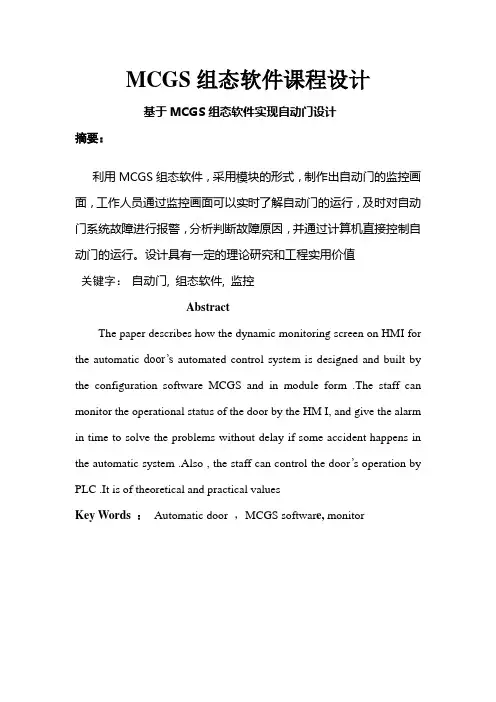

MCGS组态软件课程设计

基于MCGS组态软件实现自动门设计

摘要：

利用MCGS组态软件，采用模块的形式，制作出自动门的监控画面，工作人员通过监控画面可以实时了解自动门的运行，及时对自动门系统故障进行报警，分析判断故障原因，并通过计算机直接控制自动门的运行。设计具有一定的理论研究和工程实用价值

关键字： 自动门, 组态软件, 监控

Abstract

The paper describes how the dynamic monitoring screen on HMI for

the automatic door’s automated control system is designed and built by

the configuration software MCGS and in module form .The staff can

monitor the operational status of the door by the HM I, and give the alarm

in time to solve the problems without delay if some accident happens in

the automatic system .Also , the staff can control the door’s operation by

PLC .It is of theoretical and practical values

Key Words ： Automatic door ，MCGS software, monitor

1.绪论

1.1 立题背景

随着自动控制技术的飞速发展，人民生活水平的逐渐提高，去商场或超市购物的时间越来越多，为了方便顾客随时进入或走出商场或超市，许多商场或超市原来的手推玻璃门逐渐被自动玻璃门所取代，而且商场或超市在冬天或夏天开空调，采用自动玻璃门可以减少顾客推门或关门这个烦琐的动作，而且还可提高室内的舒适度,自动门已成为人们日常生活中不可缺少的工具 ,其运行的可靠性也成为人们关注的焦点。近几年来随着组态软件的广泛应用 ,结合门监控系统的实际要求和组态软件的特点开始将组态软件应用到自动门的控制系统。组态软件本身所具有的操作简便、可视性好、可维护性强、高性能、高可靠性等突出优点,可以使管理人员不到现场就能直观、清晰、准确地了解门的运行状态,及时对自动门系统中的故障进行报警,分析判断故障原因,并可通过计算机直接控制门的运行,充分提高系统的工作效率和监控力度,保障人们进入和出门的可靠性。与以往自动门控制中采用的单片机等软件相比, MCGS操作更简便,其动画显示使人机界面更加人性化,因此基于组态软件的车库控制系统的研究具有重要的现实意义。

PLC与MCGS组态软件

综合实践报告

姓名：

班级：

学号：

第一部分：PLC程序设计实习

一、 实习目的：

本实践环节主要是以可编程序逻辑控制器PLC为核心，以STEP7-Micro/WIN软件为开发平台，以实验台上的各种设备（挂件）为对象使用梯形图语言进行PLC控制程序的开发用来控制实验台上的各种设备。

二、 实习步骤

1、熟悉PLC编程环境及编程平台。

2、熟悉实验台及控制对象。

3、按照任务要求完成具体任务。

三、 实习任务要求

以实验台上水塔系统（如图一所示）为控制对象，按照任务一和任务二的要求完成相应内容。

图一 水塔系统

（一）、PLC控制程序（一）

1、阀、泵的自动控制

在自动控制状态下，当水池水位低于水位下限时（由水塔水位控制单元中开关S4闭合表示），阀Y打开（由水塔水位控制单元中灯Y亮表示），当水池水位高于水位上限时（由水塔水位控制单元中开关S3闭合表示），阀Y关闭（由水塔水位控制单元中灯Y灭表示）。当水池水位高于水位下限（由水塔水位控制单元中开关S4断开表示），且水塔水位低于水位下限时（由水塔水位控制单元中开关S2闭合表示），泵M1运转抽水（由水塔水位控制单元中灯M1亮表示）。当水塔水位高于水位上限时（由水塔水位控制单元中开关S1闭合表示）泵M1停止（由水塔水位控制单元中灯M1灭表示）。

2、阀、泵的手动控制

在手动控制状态下，由基本指令编程练习单元中的开关I0.1控制阀的打开水塔水池阀泵

与关闭，当开关闭合时阀打开，当开关断开时阀关闭。由基本指令编程练习单元中的开关I0.2控制泵的打开与关闭，当开关闭合时泵打开，当开关断开时泵关闭。

3、控制状态的切换与显示

由基本指令编程练习单元中的开关I0.0实现控制状态的切换，当开关闭合时系统处于自动控制状态，当开关断开时系统处于手动控制状态。
