旋风除尘器的工作原理

旋风除尘器工作原理及自身特点

我们平时用的旋风除尘器是利用旋转气流所产生的离心力将尘粒从合尘气流中分离出来的除尘装置。它具有结构简单，体积较小，不需特殊的附属设备，造价较低．阻力中等，器内无运动部件，操作维修方便等优点。旋风除尘器一般用于捕集5-15微米以上的颗粒．除尘效率可达80％以上，近年来经改进后的特制旋风除尘器，其除尘效率可达5％以上。旋风除尘器的缺点是捕集微粒小于5微米的效率不高．

旋风除尘器内气流与尘粒的运动概况：

旋转气流的绝大部分沿器壁自圆简体，呈螺旋状由上向下向圆锥体底部运动，形成下降的外旋含尘气流，在强烈旋转过程中所产生的离心力将密度远远大于气体的尘粒甩向器壁，尘粒一旦与器壁接触，便失去惯性力而靠入口速度的动量和自身的重力沿壁面下落进入集灰斗。旋转下降的气流在到达圆锥体底部后．沿除尘器的轴心部位转而向上．形成上升的内旋气流，并由除尘器的排气管排出。

自进气口流人的另一小部分气流，则向旋风除尘器顶盖处流动，然后沿排气管外侧向下流动，当达到排气管下端时，即反转向上随上升的中心气流一同从诽气管排出，分散在其中的尘粒也随同被带风除尘器的特特特点：①操作、维护简便，压力损失中等，动力消耗不大，运转、维护费用较低。②操作弹性较大，性能稳定，不受含尘气流的浓度、温度的限制。③结构简单，器身无运动部件，不需特殊的附属设备，占地面积小，制造、安装投资较少。对于粉尘的物理性质无特殊要求，同时可根据化工生产的不同要求，选用不同材料制作或内衬各种不同的耐磨、耐热材料，以提高使用寿命。

旋风式除尘器的组成及内部气流

旋风除尘器是除尘装置的一类。除沉机理是使含尘气流作旋转运动，借助于离心力降尘粒从气流中分离并捕集于器壁，再借助重力作用使尘粒落入灰斗。旋风除尘器于1885年开始使用，已发展成为多种型式。按其流进入方式，可分为切向进入式和轴向进入式两类。在相同压力损失下，后者能处理的气体约为前者的3倍，且气流分布均匀。普通旋风除尘器由简体、锥体和进、排气管等组成。旋风除尘器结构简单，易于制造、安装和维护管理，设备投资和操作费用都较低，已广泛用来从气流中分离固体和液体粒子，或从液体中分离固体粒子。在普通操作条件下，作用于粒子上的离心力是重力的5～2500倍，所以旋风除尘器的效率显著高于重力沉降室。大多用来去除0.3μm以上的粒子，并联的多管旋风除尘器装置对3μm的粒子也具有80～85%的除尘效率。选用耐高温、耐磨蚀和服饰的特种金属或陶瓷材料构造的旋风除尘器，可在温度高达1000℃，压力达500×105Pa的条件下操作。从技术、经济诸方面考虑旋风除尘器压力损失控制范围一般为500～2000Pa。

编辑本段行业标准

AQ 1022-2006 煤矿用袋式除尘器

DL/T 514-2004 电除尘器

JB/T 10341-2002 滤筒式除尘器

JB/T 20108-2007 药用脉冲式布袋除尘器

JB/T 6409-2008 煤气用湿式电除尘器

JB/T 7670-1995 管式电除尘器

JB/T 8533-1997 回转反吹类袋式除尘器

JB/T 9054-2000 离心式除尘器

MT 159-1995 矿用除尘器

JC/T 819-2007 水泥工业用CXBC系列袋式除尘器

JC 837-1998 建材工业用分室反吹风袋式除尘器 编辑本段优点

按照前面轴向速度对流通面积积分的方法，一并计算常规旋风除尘器安装了不同类型减阻杆后下降流量的变化，并将各种情况下不同断面处下降流量占除尘器总处理流量的百分比绘入，为表明上、下行流区过流量的平均值即下降流量与实际上、下地流区过流量差别的大小。可看出各模型的短路流量及下降流量沿除尘器高度的变化。与常规旋风除尘器相比，安装全长减阻杆1#和4#后使短路流量增加但安装非全长减阻杆H1和H2后使短路流量减少。安装1#和4#后下降流量沿流程的变化规律与常规旋风除尘器基本相同，呈线性分布，三条线近科平行下降。但安装H1和H2后，分布呈折线而不是直线，其拐点恰是减阻杆从下向上插入所伸到的断面位置。由此还可以看到，非全长减阻杆使得其伸至断面以上各断面的下降流量增加，下降流量比常规除尘器还大，但接触减阻杆后，下降流量减少很快，至锥体底部达到或低于常规除尘器的量值。

旋风除尘器的工作原理

下面介绍具有代表性的机械除尘器—旋风除尘器的工作原理旋风除尘器的基本结构一般由进气口、筒体、锥体、排气管及集尘箱等组成。根据含尘气流人口方式的不同，又可分为切流反转式及轴流式两种。

切流反转式旋风除尘器中含尘气流的运动轨迹。流体从进气管进入旋风筒后，由直线运动变为旋转运动，并在流体压力及筒体内壁形状影响下螺旋下行，朝锥体运动。含尘气体在旋转过程中产生离心力，使重度大于气体的粉尘颗粒克服气流阻力移向边壁。颗粒一旦与器壁接触，便失去惯性力而在重力及旋转流体的带动下贴壁面向下滑落，最后从锥底排灰管排出旋风筒。旋转下降的气流到达锥体端部附近某一位置后，以同样的旋转方向在除尘器中由下折返向上，在下行气流内侧螺旋上行，最终连同一些未被分离的细小颗粒一同排出排气管。流体在旋风筒内的流线类似双螺旋线，通常将外侧螺旋下行的气流称为外旋流，将内侧螺旋上行的气流称为内旋流。

旋风分离器

工作原理:旋风除尘器的工作原理如下图所示，含尘气体从入口导入除尘器的外壳和排气管之间，形成旋转向下的外旋流。悬浮于外旋流的粉尘在离心力的作用下移向器壁，并随外旋流转到除尘器下部，由排尘孔排出。净化后的气体形成上升的内旋流并经过排气管排出。

应用范围及特点：旋风除尘器适用于净化大于5~10微米的非粘性、非纤维的干燥粉尘。它是一种结构简单、操作方便、耐高温、设备费用和阻力较低（80~160毫米水柱）的净化设备，旋风除尘器在净化设备中应用得最为广泛。

袋除尘器的原理介绍

作者：佚名 文章来源：不详 点击数：417 更新时间：2008-8-3 图片：

图片： 图片：

图片：

图片：

各种除尘器介绍

从含尘[wiki]气体[/wiki]中分离并捕集粉尘﹑炭粒﹑雾滴的装置。按分离﹑捕集的作用原理﹐可分为机械除尘器﹑洗涤除尘器﹑袋式除尘器﹑声波除尘器﹑静电除尘器。

机械除尘器 利用重力﹑惯性力﹑离心力等机械力将尘粒从气体中分离出来的装置。可分为﹕

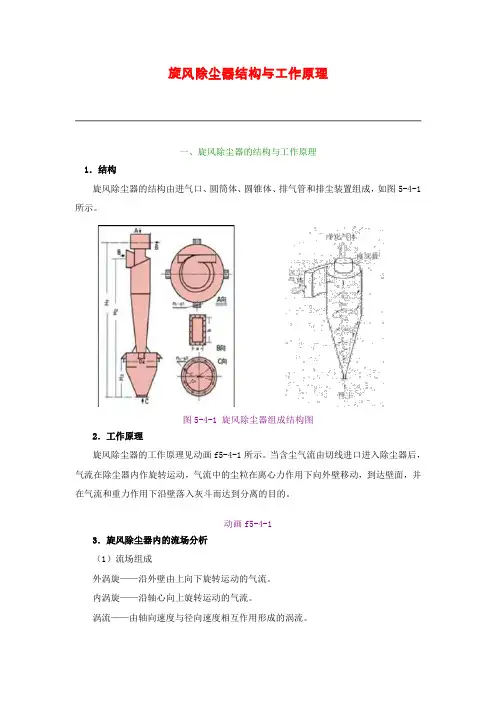

旋风除尘器结构与工作原理

一、旋风除尘器的结构与工作原理

1．结构

旋风除尘器的结构由进气口、圆筒体、圆锥体、排气管和排尘装置组成，如图5-4-1所示。

图5-4-1 旋风除尘器组成结构图

2．工作原理

旋风除尘器的工作原理见动画f5-4-1所示。当含尘气流由切线进口进入除尘器后，气流在除尘器内作旋转运动，气流中的尘粒在离心力作用下向外壁移动，到达壁面，并在气流和重力作用下沿壁落入灰斗而达到分离的目的。

动画f5-4-1

3．旋风除尘器内的流场分析

（1）流场组成

外涡旋——沿外壁由上向下旋转运动的气流。

内涡旋——沿轴心向上旋转运动的气流。

涡流——由轴向速度与径向速度相互作用形成的涡流。 包括上涡流——旋风除尘器顶盖，排气管外面与筒体内壁之间形成的局部涡流，它可降低除尘效率；

下涡流——在除尘器纵向，外层及底部形成的局部涡流。

（2）旋风除尘器内气流与尘粒的运动

含尘气流由切线进口进入除尘器，沿外壁由上向下作螺旋形旋转运动，这股向下旋转的气流即为外涡旋。外涡旋到达锥体底部后，转而向上，沿轴心向上旋转，最后经排出管排出。这股向上旋转的气流即为内涡旋。向下的外涡旋和向上的内涡旋，两者的旋转方向是相同的。气流作旋转运动时，尘粒在惯性离心力的推动下，要向外壁移动。到达外壁的尘粒在气流和重力的共同作用下，沿壁面落入灰斗。

气流从除尘器顶部向下高速旋转时，顶部的压力发生下降，一部分气流会带着细小的尘粒沿外壁旋转向上，到达顶部后，再沿排出管外壁旋转向下，从排出管排出。这股旋转气流即为上涡旋。如果除尘器进口和顶盖之间保持一定距离，没有进口气流干扰，上涡旋表现比较明显。

对旋风除尘器内气流运动的测定发现，实际的气流运动是很复杂的。除切向和轴向运动外还有径向运动。特·林顿（T.Linden）在测定中发现，外涡旋的径向速度是向心的，内涡旋的径向速度是向外的，速度分布呈对称型。

（3）切向速度

切向速度是决定气流速度大小的主要速度分量，也是决定气流中质点离心力大小的主要因素。
