1如有帮助欢迎下载支持 第2讲 电路 闭合电路的欧姆定律

1．在图1所示的闭合电路中，当滑片P向右移动时，两电表读数的变化是( )．

图1

A． 变大， 变大

B． 变小， 变大

C． 变大， 变小

D． 变小， 变小

解析 滑片P向右移动，变阻器电阻变大，总电阻也变大，由闭合电路的欧姆定律可知，回路中电流减小，电流表示数减小，电源内电压减小，R0两端电压减小，所以滑动变阻器两端电压升高，电压表示数变大，故B项正确．

答案 B

2．电子产品制作车间里常常使用电烙铁焊接电阻器和电容器等零件，技术工人常将电烙铁和一个灯泡串联使用，灯泡还和一只开关并联，然后再接到市电上(如图2所示)，下列说法正确的是( )．

图2

A．开关接通时比开关断开时消耗的总电功率大

B．开关接通时，灯泡熄灭，只有电烙铁通电，可使消耗的电功率减小

C．开关断开时，灯泡发光，电烙铁也通电，消耗的总功率增大，但电烙铁发热较少

D．开关断开时，灯泡发光，可供在焊接时照明使用，消耗总功率不变

解析 开关接通时，灯泡被短路，灯泡熄灭，电路的总电阻变小，电路的总功率P＝U2R变大，电烙铁的功率变大，A正确，B、C、D错误．

答案 A

3．一个微型吸尘器的直流电动机的额定电压为U，额定电流为I，线圈电阻为R，将它接在电动势为E，内阻为r的直流电源的两极间，电动机恰好能正常工作，则( )

A．电动机消耗的总功率为UI

B．电动机消耗的热功率为U2R

C．电源的输出功率为EI

D．电源的效率为1－IrE

解析 本题考查了恒定电流的有关知识．电动机不是纯电阻，电动机消耗的总功率为UI，A选项正确；电动机消耗的热功率为I2R，B选项错误；电源的输出功率为UI，C选项错文档从互联网中收集，已重新修正排版，word格式支持编辑，如有帮助欢迎下载支持。

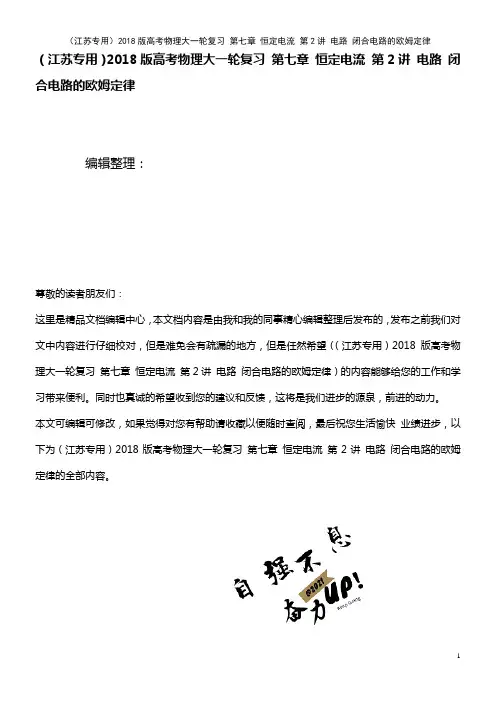

（江苏专用）2018版高考物理大一轮复习 第七章 恒定电流 第2讲 电路 闭合电路的欧姆定律

1 （江苏专用）2018版高考物理大一轮复习 第七章 恒定电流 第2讲 电路 闭合电路的欧姆定律

编辑整理：

尊敬的读者朋友们：

这里是精品文档编辑中心，本文档内容是由我和我的同事精心编辑整理后发布的，发布之前我们对文中内容进行仔细校对，但是难免会有疏漏的地方，但是任然希望（（江苏专用）2018版高考物理大一轮复习 第七章 恒定电流 第2讲 电路 闭合电路的欧姆定律）的内容能够给您的工作和学习带来便利。同时也真诚的希望收到您的建议和反馈，这将是我们进步的源泉，前进的动力。

本文可编辑可修改，如果觉得对您有帮助请收藏以便随时查阅，最后祝您生活愉快 业绩进步，以下为（江苏专用）2018版高考物理大一轮复习 第七章 恒定电流 第2讲 电路 闭合电路的欧姆定律的全部内容。

（江苏专用）2018版高考物理大一轮复习 第七章 恒定电流 第2讲 电路 闭合电路的欧姆定律

2 第2讲 电路 闭合电路的欧姆定律

1．在图1所示的闭合电路中，当滑片P向右移动时，两电表读数的变化是（ )．

图1

A． 变大， 变大

B． 变小, 变大

C． 变大, 变小

D． 变小， 变小

解析 滑片P向右移动，变阻器电阻变大，总电阻也变大，由闭合电路的欧姆定律可知,回路中电流减小，电流表示数减小，电源内电压减小，R0两端电压减小，所以滑动变阻器两端电压升高,电压表示数变大,故B项正确．

答案 B

2．电子产品制作车间里常常使用电烙铁焊接电阻器和电容器等零件,技术工人常将电烙铁和一个灯泡串联使用，灯泡还和一只开关并联，然后再接到市电上（如图2所示),下列说法正确的是( ）．

图2

A．开关接通时比开关断开时消耗的总电功率大

B．开关接通时,灯泡熄灭,只有电烙铁通电，可使消耗的电功率减小

第2讲 闭合电路欧姆定律

一、电源 闭合电路的欧姆定律

1．电源

(1)电动势

①计算：非静电力搬运电荷所做的功与搬运的电荷量的比值，E＝Wq；

②物理含义：电动势表示电源把其他形式的能转化成电能本领的大小，在数值上等于电源没有接入电路时两极间的电压．

(2)内阻：电源内部导体的电阻．

2．闭合电路欧姆定律

(1)内容：闭合电路中的电流跟电源的电动势成正比，跟内、外电阻之和成反比；

(2)公式：I＝ER＋r(只适用于纯电阻电路)；

(3)其他表达形式

①电势降落表达式：E＝U外＋U内或E＝U外＋Ir；

②能量表达式：EI＝U外I＋I2r.

3．路端电压与外电阻的关系

(1)一般情况：U＝IR＝ER＋r·R＝E1＋rR，

当R增大时，U增大；

(2)特殊情况：

①当外电路断路时，I＝0，U＝E；

②当外电路短路时，I短＝Er，U＝0.

自测1 电源的电动势为4.5V．外电阻为4.0Ω时，路端电压为4.0V，若在外电路中分别并联一个6.0Ω的电阻或串联一个6.0Ω的电阻．则两种情况下的路端电压分别为( )

A．4.38V 3.72V B．3.73V 4.38V

C．3.72V 4.29V D．4.29V 3.73V

答案 C

二、电路中的功率、效率

1．电源的总功率

(1)任意电路：P总＝IE＝IU外＋IU内＝P出＋P内．

(2)纯电阻电路：P总＝I2(R＋r)＝E2R＋r.

2．电源内部消耗的功率

P内＝I2r＝IU内＝P总－P出．

3．电源的输出功率

(1)任意电路：P出＝IU＝IE－I2r＝P总－P内．

(2)纯电阻电路：P出＝I2R＝E2RR＋r2＝E2R－r2R＋4r.

(3)纯电阻电路中输出功率随R的变化关系

①当R＝r时，电源的输出功率最大为P出m＝E24r.

②当R>r时，随着R的增大输出功率越来越小．

③当R

4．电源效率：

η＝P出P总×100%＝UIEI×100%＝UE×100%.

第2讲 闭合电路的欧姆定律 目标要求 1.了解电动势的物理意义，理解并掌握闭合电路的欧姆定律.2.会用闭合电路欧姆定律分析电路的动态变化.3.会计算涉及电源的电路功率.4.掌握路端电压和电流的关系及电源的U－I图像．

考点一 闭合电路欧姆定律及应用

1．电动势

(1)非静电力所做的功与所移动的电荷量的比叫电动势．

(2)物理含义：电动势表示电源把其他形式的能转化成电势能本领的大小，在数值上等于电源没有接入电路时两极间的电压．

2．闭合电路欧姆定律

(1)内容：闭合电路中的电流跟电源的电动势成正比，跟内、外电阻之和成反比；

(2)公式：I＝ER＋r(只适用于纯电阻电路)；

(3)其他表达形式

E＝U外＋U内或E＝U外＋Ir(适用于任意电路)．

1．电动势的大小反映了电源把电能转化为其他形式的能的本领强弱．( × )

2．电动势就是电源的路端电压．( × )

3．电源的重要参数是电动势和内阻．电动势由电源中非静电力的特性决定，与电源的体积无关，与外电路无关．( √ )

4．在电源电动势及内阻恒定的闭合电路中，外电阻越大，路端电压越大．( √ )

1．路端电压与外电阻的关系

(1)纯电阻电路：U＝IR＝ER＋r·R＝E1＋rR，当R增大时，U增大；

(2)特殊情况：

①当外电路断路时，I＝0，U＝E； ②当外电路短路时，I短＝Er，U＝0.

2．动态分析常用方法

(1)程序法：遵循“局部—整体—局部”的思路．

①分析步骤(如图)：

②分析时：串联电路注意分析电压关系，并联电路注意分析电流关系

(2)结论法：“串反并同”，应用条件为电源内阻不为零．

①所谓“串反”，即某一电阻的阻值增大时，与它串联或间接串联的电阻中的电流、两端电压、电功率都将减小，反之则增大．

②所谓“并同”，即某一电阻的阻值增大时，与它并联或间接并联的电阻中的电流、两端电压、电功率都将增大，反之则减小．

考向1 闭合电路的有关计算
