第二章恒定电流质量检查试卷

一、选择题：（每小题４分，共40分，请将每小题正确答案的字母填入答卷的表格内）

1、一白炽灯泡的额定功率与额定电压分别为36 W与36 V。若把此灯泡接到输出电压为18 V的电源两端，则灯泡消耗的电功率( )

A．等于36 W B．小于36 W，大于9 W

C．等于9 W D．小于9 W

2、用电压表检查图示电路中的故障，测得Uad＝5.0 V，Ued＝0 V，Ube＝0 V，Uab＝5.0 V，则此故障可能是( )

A．L断路

B．R断路

C．R′断路

D．S断路

3、如图所示为伏安法测电阻的一种常用电路。以下分析正确的是( )

A．此接法的测量值大于真实值

B．此接法的测量值小于真实值

C．此接法要求待测电阻值小于电流表内阻

D．开始实验时滑动变阻器滑动头P应处在最左端

4、在如图所示的电路中，E为电源电动势，r为电源内阻，

R1和R3均为定值电阻，R2为滑动变阻器。当R2的滑动触点

在a端时合上开关S，此时三个电表A1、A2和V的示数分

别为I1、I2和U。现将R2的滑动触点向b端移动，则三个

电表示数的变化情况是( )

A．I1增大，I2不变，U增大

B．I1减小，I2增大，U减小

C．I1增大，I2减小，U增大

D．I1减小，I2不变，U减小

5、汽车电动机启动时车灯会瞬时变暗，如图，在打开车灯的情况下，电动机未启动时电流表读数为10 A，电动机启动时电流表读数为58

A，若电源电动势为12.5 V，内阻为0.05 Ω，电流表内阻不计，则因电动机启动，车灯的电功率降低了( )

A．35.8 W B．43.2 W

C．48.2 W D．76.8 W

6、如图所示，当ab端接入100V电压时，cd两端为20V；当

cd两端接入100V时，ab两端电压为50V，则R1∶R2∶R3之

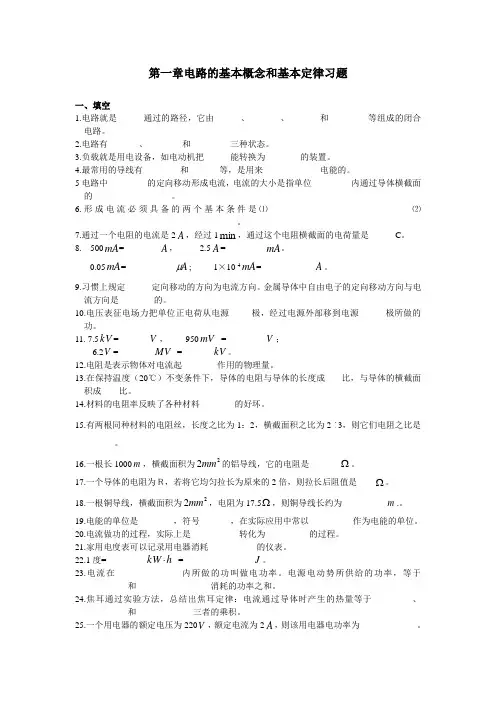

第一章电路的基本概念和基本定律习题

一、填空

1.电路就是______通过的路径，它由______、_______、_______和________ 等组成的闭合电路。

2.电路有_______、_______ 和________ 三种状态。

3.负载就是用电设备，如电动机把______能转换为________的装置。

4.最常用的导线有 _______ 和_______等，是用来____________ 电能的。

5电路中_________的定向移动形成电流，电流的大小是指单位_________内通过导体横截面的__________________。

6.形成电流必须具备的两个基本条件是⑴_______________________________ ⑵___________________________________。

7.通过一个电阻的电流是2A，经过1min，通过这个电阻横截面的电荷量是______C。

8. 500mA=________A， 2.5A=_________mA。

0.05mA=___________A; 1×10 4mA=____________A。

9.习惯上规定______定向移动的方向为电流方向。金属导体中自由电子的定向移动方向与电流方向是________的。

10.电压表征电场力把单位正电荷从电源_____极，经过电源外部移到电源______极所做的功。

11. 7.5kV=_______V， 950mV =_________V；

6.2V=________MV =_______kV。

12.电阻是表示物体对电流起________作用的物理量。

13.在保持温度（20℃）不变条件下，导体的电阻与导体的长度成___-比，与导体的横截面积成____比。

14.材料的电阻率反映了各种材料________的好坏。

15.有两根同种材料的电阻丝，长度之比为1：2，横截面积之比为2 3，则它们电阻之比是_________。

试卷第1页，总9页

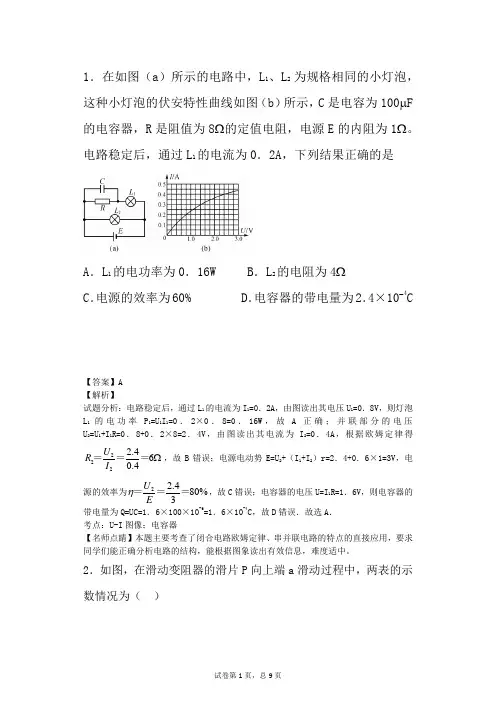

1．在如图（a）所示的电路中，L1、L2为规格相同的小灯泡，这种小灯泡的伏安特性曲线如图（b）所示，C是电容为100F的电容器，R是阻值为8的定值电阻，电源E的内阻为1。电路稳定后，通过L1的电流为0．2A，下列结果正确的是

A．L1的电功率为0．16WB．L2的电阻为4

C．电源的效率为60%D．电容器的带电量为2．4×104C

【答案】A

【解析】

试题分析：电路稳定后，通过L1的电流为I1=0．2A，由图读出其电压U1=0．8V，则灯泡L1的电功率P1=U1I1=0．2×0．8=0．16W，故A正确；并联部分的电压U2=U1+I1R=0．8+0．2×8=2．4V，由图读出其电流为I2=0．4A，根据欧姆定律得2222.460.4URI＝＝＝，故B错误；电源电动势E=U2+（I1+I2）r=2．4+0．6×1=3V，电源的效率为22.480%3UE＝＝＝，故C错误；电容器的电压U=I1R=1．6V，则电容器的带电量为Q=UC=1．6×100×10-6=1．6×10-4C，故D错误．故选A．

考点：U-I图像；电容器

【名师点睛】本题主要考查了闭合电路欧姆定律、串并联电路的特点的直接应用，要求同学们能正确分析电路的结构，能根据图象读出有效信息，难度适中。

2．如图，在滑动变阻器的滑片P向上端a滑动过程中，两表的示数情况为（ ） 试卷第2页，总9页

A．电压表示数增大，电流表示数减少

B．电压表示数减少，电流表示数增大

C．两电表示数都增大

D．两电表示数都减少

【答案】A

【解析】

试题分析：当滑动变阻器的滑片P向上滑动时，接入电路的电阻增大，与R2并联的电阻增大，外电路总电阻R总增大，总电流I减小，路端电压U=E-Ir增大，电压表读数增大；并联部分的电阻增大，分担的电压增大，U2增大，流过R2的电流I2增大，电流表的读数IA=I-I2，则减小．故BCD错误，A正确．故选A．

第 1 页 共 10 页 第二章 恒定电流

第一节 电源和电流

习题精练：

1.关于电流，下列说法中正确的是 ( )

A．通过导体横截面的电荷量越多，电流越大

B．电子运动速率越大，电流越大

C．单位时间内通过导线横截面的电荷量越多，导体中的电流就越大

D．因为电流有方向，所以电流是矢量

2.关于电流，下列说法中哪些是正确的 ( )

A．通电导线中自由电子定向移动的速率等于电流的传导速率

B．金属导线中电子运动的速率越大，导线中的电流就越大

C．电流是一个矢量，其方向就是正电荷定向移动的方向

D．国际单位制中，电流是一个基本物理量，其单位“安培”是基本单位

3.已知电子的电荷量为e，质量为m，氢原子的电子在核的静电力吸引下做半径为r的匀速圆周运动，则电子运动形成的等效电流大小为多少？

4．下列说法中正确的是( )

A．导体中电荷运动就形成了电流 B．在国际单位制中，电流的单位是A

C．电流有方向，它是一个矢量 D．任何物体，只要其两端电势差不为零，就有电流存在

5．关于电流，下列叙述正确的是( )

A．只要将导体置于电场中，导体中就有持续电流 B．电源的作用可以使电路中有持续电流

C．导体中没有电流时，就说明导体内部的电荷没有移动 D．恒定电流是由恒定电场产生的

6．一台半导体收音机，电池供电的电流是8mA，也就是说( )

A．1h电池供给8C的电量 B．1 000s电池供给8C的电量

C．1s电池供给8C的电量 D．1min电池供给8C的电量

7．如图所示，在NaCl溶液中，正、负电荷定向移动，方向如图所示，若测得2s内有1.0×1018个Na＋和Cl－通过溶液内部的横截面M，试问：溶液中的电流方向如何？电流多大？

8．北京正负电子对撞机的储存环是长为240m的近似圆形轨道，当环中的电流为10mA时，若电子的速率为十分之一光速，则在整个环中运行的电子数目是多少？
