轻质隔墙同层排水系统施工工法

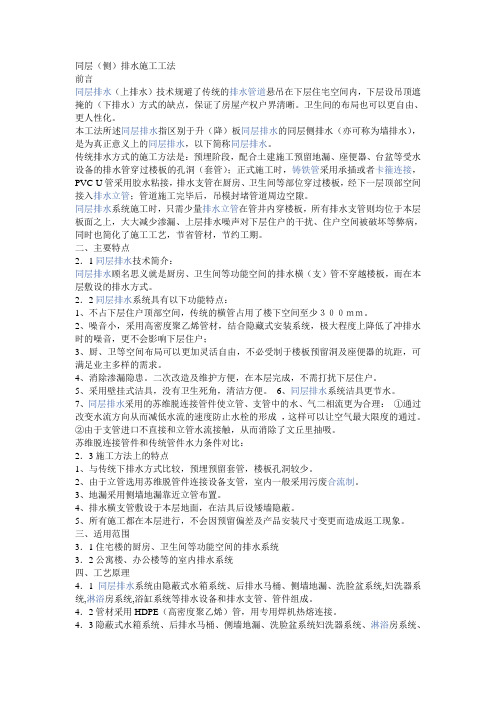

同层（侧）排水施工工法前言同层排水（上排水）技术规避了传统的排水管道悬吊在下层住宅空间内，下层设吊顶遮掩的（下排水）方式的缺点，保证了房屋产权户界清晰。

卫生间的布局也可以更自由、更人性化。

本工法所述同层排水指区别于升（降）板同层排水的同层侧排水（亦可称为墙排水），是为真正意义上的同层排水，以下简称同层排水。

传统排水方式的施工方法是：预埋阶段，配合土建施工预留地漏、座便器、台盆等受水设备的排水管穿过楼板的孔洞（套管）；正式施工时，铸铁管采用承插或者卡箍连接，PVC-U管采用胶水粘接，排水支管在厨房、卫生间等部位穿过楼板，经下一层顶部空间接入排水立管；管道施工完毕后，吊模封堵管道周边空隙。

同层排水系统施工时，只需少量排水立管在管井内穿楼板，所有排水支管则均位于本层板面之上，大大减少渗漏、上层排水噪声对下层住户的干扰、住户空间被破坏等弊病，同时也简化了施工工艺，节省管材，节约工期。

二、主要特点2．1同层排水技术简介：同层排水顾名思义就是厨房、卫生间等功能空间的排水横（支）管不穿越楼板，而在本层敷设的排水方式。

2．2同层排水系统具有以下功能特点：1、不占下层住户顶部空间，传统的横管占用了楼下空间至少３００ｍｍ。

2、噪音小，采用高密度聚乙烯管材，结合隐藏式安装系统，极大程度上降低了冲排水时的噪音，更不会影响下层住户；3、厨、卫等空间布局可以更加灵活自由，不必受制于楼板预留洞及座便器的坑距，可满足业主多样的需求。

4、消除渗漏隐患。

二次改造及维护方便，在本层完成，不需打扰下层住户。

5、采用壁挂式洁具，没有卫生死角，清洁方便。

6、同层排水系统洁具更节水。

7、同层排水采用的苏维脱连接管件使立管、支管中的水、气二相流更为合理：①通过改变水流方向从而减低水流的速度防止水栓的形成，这样可以让空气最大限度的通过。

②由于支管进口不直接和立管水流接触，从而消除了文丘里抽吸。

苏维脱连接管件和传统管件水力条件对比：2．3施工方法上的特点1、与传统下排水方式比较，预埋预留套管，楼板孔洞较少。

全面讲解同层排水施工工艺，值得学习！01一.同层排水工艺篇①初识同层排水②同层排水工艺对比③同层排水安装流程④同层排水施工流程详解❶管件预埋固定❷混凝土浇筑❸结构闭水实验❹沉箱清理找平❺沉箱防水施工❻立管安装双立管卫生间安装示例详图卫生间立管安装示例详图❼沉箱二次闭水试验❽管井砌筑统一做法：做好沉箱防水后再砌管井，并在管井下方做一道过梁将管井正面全部打开，作为检修口砌筑卫生间隔墙过程中管道井位置需预留“马牙槎”；并进行卫生间防水施工弹设管道井砌筑控制线▼▼▼管井砌筑常见错误▼❾支管安装安装注意事项：①坡度按设计要求；②高度和位置符合建筑装饰要求；③管道制作固定牢固。

❿同层成品保护做法预埋产品出厂即装配好保护盖板，代替塞泡沫、报纸等填充物，保护内壁清洁，没安装立管前请勿拆除和破坏；混凝土浇筑最高点应与预埋产品边缘平齐。

盖板盖上后应及时将板缝封闭，防止砂子、垃圾掉下去堵塞二排孔02二.同层排水现场问题解决方案因此项目部、总包单位、水电单位只有加强图纸、材料品牌、工人培训（同排土建施工工序、成品保护）的现场管理，才是提高同层排水施工质量、减少问题出现的。

①、找平前沉箱积水及垃圾处理②、沉箱找平、防水施工时同排成品保护③、沉箱同排积水器四周找坡优化（推荐）正常施工：总包在找平前，钉一个木框（可以重复使用）套在废水积水器上，废水管积水器四周离木框5cm。

找平结束后，拿开木框再四周找坡。

整改施工：当预埋后的混泥土高出了废水管积水器的排水孔，此类情况应该对积水器四周5cm内进行打凿，再进行找坡。

同层排水施工方案1. 引言同层排水施工是指在建筑物同一层楼内进行排水系统的安装和建设。

本文将介绍同层排水施工的方案。

2. 施工方案概述同层排水施工方案是为了保证建筑物内部排水系统的正常运行和维护，确保排水系统安全、有效地运行。

施工方案应包括以下内容：•施工前期准备•施工流程•施工材料及设备•施工安全措施•施工质量控制3. 施工前期准备施工前期准备是同层排水施工的重要部分。

包括以下几个方面的准备工作：3.1 工程准备•分析建筑物结构和设计图纸，确定排水系统的布置和管道路径。

•对施工区域进行勘测和处理，确保施工区域没有障碍物或其他建筑设施。

•准备相关的施工材料和设备，并对施工材料和设备进行检查和测试。

3.2 施工准备•制定详细的施工计划，包括任务分配、工期安排和进度控制等。

•组织施工人员进行技术培训和安全教育，确保施工人员具备必要的知识和技能。

•搭建施工现场，设置施工围挡和安全警示标识。

4. 施工流程同层排水施工的基本流程包括以下几个步骤：4.1 标定位置和管道布置根据设计图纸和施工计划，在施工区域内标定出管道位置和排水口位置，并进行测量和标记。

4.2 管道安装根据标定的位置和布置，安装排水管道和接头。

在安装过程中，需要合理选择管材和接头，并采取必要的连接和固定措施，确保管道的质量和稳定性。

4.3 排水口安装根据设计要求，安装排水口和排水管。

排水口的安装位置应合理，通常选择在地面低洼处或需要排水的区域。

4.4 压力测试在完成管道安装和排水口安装后，进行压力测试，确保管道系统的密封性和流通性。

测试过程中需要注意安全，防止压力过高导致管道爆裂。

4.5 系统调试在通过压力测试后，进行系统调试，包括排水口的流量测试和水位控制等。

在调试过程中，需要根据设计要求进行相应的调整和修正。

5. 施工材料及设备同层排水施工所需的材料和设备包括：•排水管道和接头•排水口和排水管•施工工具：锤子、螺丝刀、扳手等•测量工具：尺子、水平仪等•安全设备：安全帽、防护眼镜、手套等6. 施工安全措施同层排水施工需要严格遵守安全规范，确保工人的人身安全和施工区域的安全。

住宅同层排水施工工法1. 引言住宅同层排水施工工法是指在多层住宅建筑中进行排水系统施工的一种方法。

良好的排水系统在住宅建筑中起着非常重要的作用，不仅可以保证室内排水的顺畅，还可以有效防止漏水和其他排水问题的发生。

本文将介绍住宅同层排水施工工法的步骤和方法。

2. 施工前准备在进行住宅同层排水施工前，需要进行一些施工前的准备工作。

首先，需要制定详细的施工计划和施工图纸。

施工计划应包括工期安排、施工顺序以及所需材料和设备等信息。

其次，需要准备好所需的工具、设备和材料，包括排水管道、接头、弯头、密封胶水等。

最后，需要对施工现场进行清理和准备，确保施工区域干净整洁。

3. 排水管道安装在进行排水管道的安装前，需要根据施工图纸确定管道的走向和位置。

一般情况下，排水管道应沿墙体或地面铺设，且应保持坡度，以便排水顺利。

在安装排水管道时，需要注意管道的连接和固定，确保管道连接处密封严密，并使用固定件将排水管道固定在墙体或地面上，以保证其稳固性。

4. 排水设备安装在进行排水设备的安装前，需要根据施工图纸确定设备的位置和数量。

排水设备一般包括马桶、洗手盆、浴缸等，其安装需要遵循相应的操作规范和标准。

在安装排水设备时，需要使用合适的密封胶水和连接件，确保设备与排水管道的连接处密封。

同时，还需要注意设备的水平安装和固定，以防设备移位或倾斜。

5. 排水系统测试在完成排水管道和设备的安装后，需要进行排水系统的测试。

测试的目的是检查排水系统的密封性和通畅性。

测试前需要关闭排水设备的出口和入口，然后使用合适的测试工具，如水压表，对排水管道进行试压。

试压时要注意施加合适的压力，并观察管道是否有漏水现象。

若有漏水现象，需及时进行修补。

6. 完工验收在完成排水施工工法后，需要进行完工验收。

验收的内容包括排水系统的密封性、稳定性和通畅性等方面。

验收时应检查排水管道和设备的连接处是否牢固，排水管道是否存在积水或其他异物。

同时还要检查排水设备的使用效果，如冲水是否通畅，排水是否顺畅等。

同层排水施工方案1. 引言同层排水是指在同一层楼内进行的排水系统施工，主要用于排除污水和废水。

合理的同层排水施工方案可以确保排水系统的正常运行，并提供一个舒适和安全的居住环境。

本文档将详细介绍同层排水施工的步骤和注意事项。

2. 施工准备在开始同层排水施工之前，需要进行一系列准备工作：•编制详细的施工方案：包括施工流程、材料清单以及工期计划等。

•购买所需材料和设备：根据施工方案，采购排水管道、排水设备、阀门等。

•组织施工人员：根据工期计划，安排施工人员的工作和休息时间。

•清理施工场地：清除施工场地上的障碍物，确保施工顺利进行。

3. 施工步骤3.1 定位和预留空间首先，需要确定排水设备的位置和排水管道的走向。

根据建筑平面图和系统设计图纸，找到合适的位置进行预留空间。

预留空间的大小应根据设备的尺寸和维护需求来确定。

3.2 安装排水管道根据设计图纸和设备的位置，开始安装排水管道。

施工人员应按照设计要求，使用合适的排水管材料进行连接和固定。

注意管道的坡度和排水方向，确保排水顺畅。

3.3 安装排水设备安装排水设备前，需要先进行设备的测试和检查。

确保设备正常运行，并根据设备的安装要求进行固定和连接。

安装过程中要注意设备的位置和高度，以便于后续的维护和维修。

3.4 进行压力测试在排水系统安装完成后，进行压力测试以确保系统的密封性和稳定性。

压力测试可使用专用工具进行，根据测试结果进行必要的调整和修正。

3.5 进行排水试运行在压力测试通过后，进行排水系统的试运行。

通过向系统中注水并排放，测试系统的排水能力和运行稳定性。

如发现任何问题，需要及时进行调整和修复。

4. 施工注意事项在同层排水施工过程中，需要注意以下事项：•严格遵守相关的安全规范和施工标准，保证施工操作的安全性和质量。

•按照设计要求和施工方案进行施工，不得擅自改变排水管道的走向和位置。

•施工过程中，注意排水管道的连接和固定，确保排水系统的稳定性和密封性。

•对于特殊位置和设备，根据需要增加防水措施，防止污水泄漏和污染环境。

同层排水系统施工工法同层排水系统施工工法一、前言同层排水系统是一种用于解决建筑物内部排水的工法，它可以将建筑物内部的污水和雨水快速、高效地排出，保证建筑物的排水功能正常运行。

本文将对同层排水系统的施工工法进行详细介绍，包括工法特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析和工程实例。

二、工法特点同层排水系统工法具有以下特点：1. 构造简单：同层排水系统由下水管、地漏、排水口等组成，结构简单、易于安装。

2. 效率高：同层排水系统采用水力自动排水原理，排水速度快，排水效率高。

3. 占用空间小：同层排水系统可以安装在建筑物内部，不占用室内空间，不影响建筑物的使用功能。

4. 清洁卫生：同层排水系统采用防臭、防蚊虫设计，保持室内环境清洁卫生。

三、适应范围同层排水系统适用于各类建筑物，包括居住建筑、商业建筑、公共建筑等。

四、工艺原理同层排水系统施工工法是基于排水工程的实际需求而设计的。

在施工过程中，需要根据具体情况采取适当的技术措施。

1. 施工工法与实际工程之间的联系：同层排水系统的施工工法需要与建筑物的结构和布局相匹配，确保排水系统能够正常运行。

2. 技术措施：施工工法中采取的技术措施包括地面准备、下水管铺设、地漏安装、排水口设置等。

五、施工工艺同层排水系统的施工可以分为以下几个阶段：1. 地面准备：对施工区域进行清理、平整，确保施工顺利进行。

2. 下水管铺设：根据设计要求和建筑物的具体情况，将下水管连接到建筑物内部的各个排水点。

3. 地漏安装：根据设计要求，在合适的位置安装地漏，确保排水通畅。

4. 排水口设置：根据实际需要，在适当的位置设置排水口，保证排水系统的全面覆盖。

六、劳动组织同层排水系统的施工需要合理组织人力资源，确保施工进度和质量。

包括对施工人员的培训和安排、施工队伍的协调等。

七、机具设备同层排水系统施工所需的机具设备包括搬运工具、挖掘机、焊接设备、测量仪器等。

同层排水施工流程同层排水呢，就是排水横支管在本层内敷设的一种排水方式。

这施工流程还挺有趣的呢。

一、施工准备阶段。

在开始施工之前呀，材料得准备好。

管材得是质量靠谱的，像那些排水管，可不能是那种薄得像纸一样，一捏就坏的。

还有管件，什么弯头啦、三通啦，都得是配套齐全的。

这就好比做菜，材料不齐就没法下锅呀。

施工工具也不能少，像锯子、胶水这些都是小助手。

另外呢，施工场地也得收拾干净，不能乱糟糟的，要是到处都是建筑垃圾，那施工的时候肯定会磕磕绊绊的。

而且施工人员得是经过培训的，要是啥都不懂就上来干，那可不行，就像没学过开车就上路，多危险呀。

二、预留孔洞和预埋件。

在建筑主体施工的时候，就得给同层排水留出位置来。

这个时候就像是给未来的排水系统搭好框架。

孔洞的大小和位置得精确，偏差大了可就麻烦了。

就好像给人做衣服，尺寸量错了，衣服肯定不合身呀。

预埋件也得按照设计要求放好，这就像是给排水系统埋下种子，等着它慢慢长成大树呢。

比如说那些固定管道的支架预埋件，要是放歪了或者放错位置，管道安装的时候就会像醉汉一样东倒西歪的。

三、管道安装。

管道安装可是个重头戏。

先把排水管按照设计的走向摆好，这时候要注意坡度哦。

如果坡度不对，水就不能顺畅地流走，就像人爬坡，要是坡太陡或者太平，都不好走。

管道之间的连接要紧密，用胶水粘的时候要均匀，可不能这儿粘一点那儿粘一点，就像小朋友贴贴纸，得贴得整整齐齐的。

而且在转弯的地方，弯头要选择合适的角度，不能生拉硬拽，得让水流转弯转得舒服。

如果管道比较长，中间还得加一些伸缩节，就像给管道穿上有弹性的衣服，热胀冷缩的时候就不怕它变形啦。

四、检查口和清扫口设置。

检查口和清扫口就像是排水系统的小窗口和小扫帚。

检查口要设置在方便检查和维修的地方，要是把它藏在一个犄角旮旯里，到时候出了问题都找不着。

清扫口呢，能让我们定期清理管道里的杂物，就像给管道做个大扫除。

要是没有清扫口，杂物堆积起来，管道就会被堵住，就像人的血管被堵住一样，那可就糟糕了。

同层排水施工方法根据不同的卫生间布局，合理的敷设管道，达到有效的排水排污标准的安装方式。

同层排水系统安装有如下几个方式:从墙体结构安装方式上分为三种不同的方式:①降板:即采用卫生间楼板(或局部楼板)下沉的方式;②墙排(以管道隐弊安装系统为主要特征)方式;③垫层式。

(1)降板:卫生间下沉的排水方式参照《住宅卫生间》01SJ914。

具体做法是卫生间的结构楼板下层(局部)300mm作为管道敷设空间。

下沉楼板采用现浇砼并做好防水层，按设计标高和坡度沿下层楼板敷设给、排水管道，并用粉煤灰、陶粒、加气混凝土砖块等轻质材料填实作为垫层，垫层上用水泥砂浆找平后再做防水层和层面。

01SJ914图集指出，采用这种方式时，应该使用一种叫“多功能专利地漏”的管配件。

现有的降板通常是指卫生间的一次防水层面，低于客厅毛坯层面。

用数据来区分有: 350mm，450mm 不等。

同层降板为:200mm(最小100mm)，同比降板为350mm，450mm 等方式净空高度可提高200mm~300mm，少回填200mm~300mm。

回填量小、密实度有保证，省工省料，土建综合成本小，堵漏维修方便，卫生间无须吊顶，增加了整体净空高度，更重要的是减少了楼体的承载负荷。

(2)墙排，由欧洲引入，是指卫生间洁具后方砌一堵假墙，形成一定的宽度的布置管道的专用空间，排水支管不穿越楼板在假墙内敷设、安装，在同一楼层内与主管相连接。

墙排水方式要求卫生洁具选用悬挂式洗脸盆、后排水式坐便器。

该方式达到了卫生、美观、整洁的要求。

目前很多高档住宅选用了此种排水方式，同层排水系统主要构成件为:立管、支管、隐蔽式水箱及地漏等。

(3)垫层式:指垫高卫生间地面的垫层法，这种方式采用的不多，原因是容易产生“内水外溢”。

在老房改选中不得已的情况下偶尔采用。

新的工程由于其施工难度大，费工费料，影响美观，增加楼体的承载负荷。

现已不再使用了。

但是在采用同层排水接入器的时候由于完成后卫生间仅比外面高2~3公分，所以在增加一个小小的门坎后，还是有部分场所采用的。

墙排式同层排水施工技术当前我国建筑工程中的排水形式大多属于由上到下的逐层排水，排水管道主要分布在厨房和卫生间的，用户在实际装修中，不得不进行一些装饰和处理来保证建筑的整体美观性。

与此同时，一旦出现管道堵塞的问题，会给居民的生活带来严重的影响，包括检修责任以及噪声等方面的困扰。

在这种情况下，同层排水施工技术的发展，对于现代化建筑施工具有重要意义。

1墙排式同层排水施工工艺简介墙排式同层排水施工工艺在国外已经得到较为良好的有应用，主要是指转变以往的排水管道的排水方式，管道不再穿越本层楼板进入下层空间，而是对卫生间内部卫生器具的排水管道与卫生器具进行同层铺设，形成一套完善的建筑排数系统。

该工艺具有多种优势特点，在未来也会有良好的发展趋势。

2墙排式同层排水的优点墙排式同层排水施工技术在建筑工程中具有良好的使用价值，可靠的势能水量调节技术实现了水资源的有效利用，尤其是排水管道的独特设计工艺，在一定程度上对水利条件进行了合理的改善，促进了节水功能的视线，与社会可持续发展的理念相协调。

墙排式同层排水的有效应用，减少了楼板开孔的数量，从而有效的保证了建筑的安全性和可靠性。

墙排式同层排水的整体排水系统具有明确的产权结构，有效地避免了以往邻里纠纷的矛盾。

该施工技术转变了以往排水管道结构的复杂性，实行管道暗装，从整体上提高了装修的质量和效果，更好的满足了居民的美观性和实用性需求，实际使用过程中有效的降低了噪音的干扰，更具健康性和实用性。

墙排式同层排水施工技术采用专用的管道配件进行施工，在连接支管的连接过程中更具便捷性和易操作性，立管的排水能力得到合理的提高，从而对立管的数量设置进行精简。

墙排式同层排水施工技术设置专业的水流阻隔器，促进支管水流的稳定和畅通，从而对管道内部的气压进行合理的平衡处理，具有良好的应用性能。

3施工工艺流程和操作要点墙排式同层排水施工应当充分做好施工之前的准备工作，从而为施工的顺利进行奠定可靠的基础。
