压力表选型及规格型号介绍

压力表（水）规格型号压力表是指以弹性元件为敏感元件，测量并指示高于环境压力的仪表，应用极为普遍，它几乎遍及所有的工业流程和科研领域。

由于机械式压力表的弹性敏感元件具有很高的机械强度以及生产方便等特性，使得机械式弹簧管压力表得到越来越广泛的应用。

一、量程选择在测稳定压力时，一般压力表最大量程选择接近或大于正常压力测量值的1.5倍;在测脉动压力时，一般压力表最大量程选择接近或大于正常压力测量值的2倍;在测机泵出口压力时，一般压力表最大量程选择接近机泵出口最大压力值;在测高压压力时，一般压力表最大量程选择应大于最大压力测量值的1.7倍;为了保证压力测量精度，最小压力测量值应高于压力表测量量程的1/3。

二、普通压力表型号：Y-40,Y-60, Y-100, Y-150, Y-200(很少做）；公称直径：Φ40，Φ60，Φ100，Φ150，Φ200；接头螺纹：M14×1.5 M20×1.5；精度等级：1.0级、1.6级、2.5级、4.0级；三、压力真空表压力真空表适用测量无爆炸，不结晶，不凝固，对铜和铜合金无腐蚀作用的液体、气体的真空及压力。

压力真空表既能测量真空，同时能测量压力，广泛应用于石油、化工、冶金等工业。

技术参数：（压力真空表使用工作温度：-40℃～70℃压力真空表执行标准：GB/T1226-2001）型号结构形式精确度% 测量范围MPa YZ-50Z 轴向无边±2.5-0.1～0；-0.1～0.06；-0.1～0.15；-0.1～0.3；-0.1～0.5；-0.1～0.9；-0.1～1.5；-0.1～2.4；0～0.1；0～0.16；0～0.25；0～0.4；YZ-60 径向无边YZ-60T 径向带后边YZ-60Z 轴向无边YZ-60ZQ 轴向带前边YZ-100 径向无边±1.6。

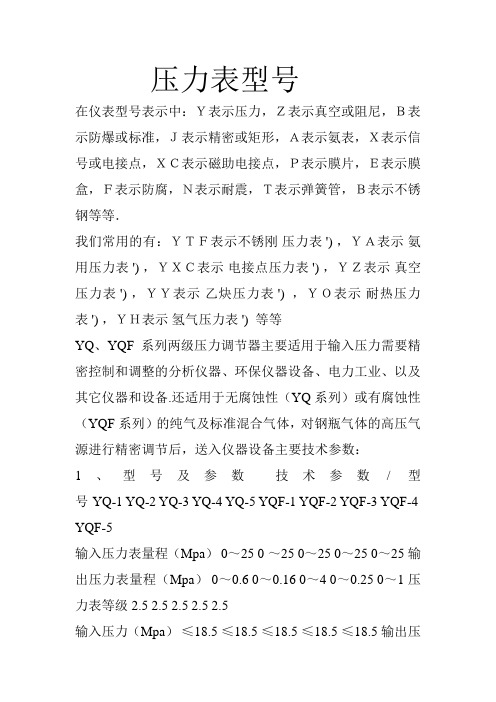

压力表型号在仪表型号表示中：Ｙ表示压力，Ｚ表示真空或阻尼，Ｂ表示防爆或标准，Ｊ表示精密或矩形，Ａ表示氨表，Ｘ表示信号或电接点，ＸＣ表示磁助电接点，Ｐ表示膜片，Ｅ表示膜盒，Ｆ表示防腐，Ｎ表示耐震，Ｔ表示弹簧管，Ｂ表示不锈钢等等．我们常用的有：ＹＴＦ表示不锈刚压力表 ') ，ＹＡ表示氨用压力表 ') ，ＹＸＣ表示电接点压力表 ') ，ＹＺ表示真空压力表 ') ，ＹＹ表示乙炔压力表 ') ，ＹＯ表示耐热压力表 ') ，ＹＨ表示氢气压力表 ') 等等YQ、YQF系列两级压力调节器主要适用于输入压力需要精密控制和调整的分析仪器、环保仪器设备、电力工业、以及其它仪器和设备.还适用于无腐蚀性（YQ系列）或有腐蚀性（YQF系列）的纯气及标准混合气体，对钢瓶气体的高压气源进行精密调节后，送入仪器设备主要技术参数：1、型号及参数技术参数 / 型号 YQ-1 YQ-2 YQ-3 YQ-4 YQ-5 YQF-1 YQF-2 YQF-3 YQF-4 YQF-5输入压力表量程（Mpa） 0～25 0 ～25 0～25 0～25 0～25 输出压力表量程（Mpa） 0～0.6 0～0.16 0～4 0～0.25 0～1 压力表等级 2.5 2.5 2.5 2.5 2.5输入压力（Mpa）≤18.5 ≤18.5 ≤18.5 ≤18.5 ≤18.5 输出压力（Mpa）≤0.45 ≤0.12 ≤3 ≤0.2 ≤0.75 额定流量（m3/h） 0.6 0.06 1 0.2 0.62、稳定性：气源压力在5～15MPa范围内，进口压力每变化1MPa，出口压力的变化不大于7*10-4MPa3、流量特性：在进口压力大于2MPa时，调节流量在额定范围内变化，输出压力变化不大于输出压力表测量上限时的6%。

4、安装连接：a.入口端：G5/8"（左、右旋），W21.85 14牙寸（左、右旋）b.出口端：M10*1; M8*1软管接头等. 三、适应气体： YQ系列H2、O2、N2、CH4、CO、CO2、He、Ne、Ar等非腐蚀性气体 YQF系列NH3、SO2、H2S、HCL、NO等腐蚀性气体.产品名称：丙烷压力表产品型号： YW-60产品名称：氩气表产品型号： Yar-60/100产品名称：氢气压力表产品型号： YQ-60产品名称：乙炔压力表产品型号： YY-60/100/150产品名称：二氧化碳表产品型号： YC-60/100 产品名称：氧气压力表产品型号： YO-60/100/150。

压力表的分类及技术参数一、Y系列压力表1、Y系列一般压力表、压力真空表、真空表该系列压力表广泛应用于管道及容器中测量无爆炸危险、无结晶体、不凝固及对合金不起腐蚀作用的液体、气体、蒸汽等介质的压力大小。

具有体积小，性能安全可靠，显示清晰等优点。

●选型表名称型号测量范围（MPa）精度压力表Y-40 1.5；2.5Y-60 1.5；2.5Y-100 1.0；1.5Y-150 1.0；1.5Y-200 1.0；1.5真空表Z-40 -0.1～0； 1.5；2.5Z-60 1.5；2.5Z-100 1.0；1.5Z-150 1.0；1.5Z-200 1.0；1.5压力真空表YZ-40 -0.1～0.06；-0.1～0.15；-0.1～0.3；-0.1～0.5；-0.1～0.9；-0.1～1.5；-0.1～2.4； 1.5；2.5YZ-60 1.5；2.5YZ-100 1.0；1.5YZ-150 1.0；1.5YZ-200 1.0；1.5使用环境条件温度-40～70℃；相对温度≤85%2、Y系列不锈钢压力表该系列压力表的零件采用耐腐蚀的不锈钢及耐腐蚀的合金材料制成，使仪表具有良好的耐腐蚀性能，可广泛应用于石油、化工、冶金、矿山、机械、电力及食品行业。

直接测量不结晶体，但有腐蚀性的气体、液体的压力。

●技术参数公称直径：Ф100结构形式：径向直接安装式接头螺纹：M20×1.5精度等级：1.5；2.5测量量范围：-0.1～0MPa；-0.1～0.15至-0.1～2.4MPa；0～0.1至0～60MPa耐振等级：YBF为V.H.3；YBFN为V.H.4材料：0Cr18Ni9Ti、1Cr18Ni9Ti、316L●规格示意名称型号公称直径测量范围（MPa）接头螺纹精度等级耐振等级YBF 100 -0.1～0；-0.1～0.15；-0.1～2.4；0～0.1；0～60；M20×1.5 1.5；2.5 V.H.3不锈钢耐振压力表YBFN 100 -0.1～0；-0.1～0.15；-0.1～2.4；0～0.1；0～60；M20×1.5 1.5；2.5 V.H.4二、YTN系列耐震压力表耐震压力表适用于环境剧烈振动场所，可耐受介质的脉动，冲击及突然卸荷，仪表指示稳定清晰。

冷却塔压力表规格及型号大全
冷却塔压力表的规格和型号有很多种，下面是常见的一些规格和型号的介绍：
1. 磁性液位计型冷却塔压力表：适用于测量低压力和中等压力的液位，通常采用磁性设计，能够实现远距离传输和远程监控。

常见型号有MHT、MFH等。

2. 涡轮式冷却塔压力表：适用于高压力和大流量的液体测量，采用涡轮测量原理，能够实现高精度的测量。

常见型号有TM
系列、TD系列等。

3. 气动式冷却塔压力表：适用于高压力和高温度的液体测量，采用气动测量原理，能够实现对高温介质的测量。

常见型号有AP系列、AD系列等。

4. 机械式冷却塔压力表：适用于一般压力液体的测量，采用机械式测量原理，性能稳定可靠。

常见型号有MP系列、MF系
列等。

以上仅为部分常见的冷却塔压力表型号和规格介绍，实际应选择合适的型号和规格根据具体需求和工况条件。

在选择时可以咨询相关厂家或销售商，根据实际情况进行选择。

压力表选型及规格型号介绍一、量程选择在测稳定压力时，一般压力表最大量程选择接近或大于正常压力测量值的 1.5 倍;在测脉动压力时，一般压力表最大量程选择接近或大于正常压力测量值的 2 倍;在测机泵出口压力时，一般压力表最大量程选择接近机泵出口最大压力值 ;在测高压压力时，一般压力表最大量程选择应大于最大压力测量值的 1.7 倍;为了保证压力测量精度，最小压力测量值应高于压力表测量量程的1/3二、型式选择测压 >0.4MPa 时，可选用弹簧管压力表;测压 <0.04MPa 时，可选用波纹管和膜盒压力表;测粘稠、易结晶、腐蚀性、含固体颗粒的场合，可采用膜片压力表或附带化学密封装置 ;测蒸汽或高于 60℃的介质压力测量应选择不锈钢压力表或安装冷凝圈 ;脉动压力测量应附加阻尼器或耐震压力表 ;测含有粉尘气体时应设置除尘器 ;测含有液体的气体压力时应设置气液分离器;测某些化工介质应选用专用压力表：对含氨介质压力测量采用氨用压力表，对含氧气压力测量采用氧气压力表，对乙炔压力测量采用乙炔压力表，对含硫介质压力采用抗硫压力表 ;高压压力表 (大于 10MPa) 应有泄压安全设施。

压力真空表 YZ-50/60/75/100/150压力真空表适用测量无爆炸，不结晶，不凝固，对铜和铜合金无腐蚀作用的液体、气体的真空及压力。

压力真空表既能测量真空，同时能测量压力，广泛应用于石油、化工、冶金等工业。

型号命名：技术参数：型号结构形式精确度%测量范围MPa YZ-50Z轴向无边-0.1 ～0； -0.1～±2.5YZ-60径向无边0.06 ；-0.1～0.15 ；YZ-60T径向带后边-0.1 ～0.3 ；-0.1 ～YZ-60Z轴向无边0.5 ；-0.1 ～0.9；YZ-60ZQ轴向带前边-0.1 ～1.5 ；-0.1 ～2.4 ；YZ-100径向无边0～0.1；0～0.16 ；YZ-100T径向带后边0～0.25 ；0～0.4；YZ-100Z轴向无边0～0.6；0～1.0 ；0～1.6；0～2.5 ；YZ-100ZQ轴向带前边0～4；0～6；0～±1.6YZ-150径向无边10 ；0～16；0～25；YZ-150T径向带后边0～40；0～60；0～YZ-150Z轴向无边100 ；YZ-150ZQ轴向带前边注：轴向可按要求带方形前边。

压力表规格及型号尺寸压力表是生产过程中非常重要的测量仪器，其用途也十分广泛。

压力表的规格和型号尺寸是提供高精度测量的标准。

压力表一般分三大类：液体压力表、气体压力表和混合压力表。

每种压力表都有不同的特定规格和型号，以及特殊应用场景。

液体压力表是用来测量各种液体流速、压强和物理性质的表。

它是由一个液体容器、一个带有可调节螺纹的把手和一个安装在容器内部的压力计组成的小装置。

液体压力表通常有三种精度，分别为高精度、中精度和低精度，有针型表、柱塞表、管式表、变送器表和电子表等多种类型。

气体压力表一般用于测量液体和气体的压力和流量，也称为“积分压力表”。

它由压力计、安装螺纹的把手和安装在容器内的一个气体微调装置组成。

气体压力表的精度主要有高精度、中精度和低精度，有液体式压力表、气体式压力表、油压式压力表和涡轮式压力表等多种型号。

混合压力表用于同时测量液体和气体的压力，常用于高温或高压环境中。

它通常由压力计或变送器、安装螺纹和安装在容器内的一个半导体微调装置组成。

混合压力表的精度也能达到高精度、中精度和低精度，有半导体传感器表、电磁流量表、温度压力表等多种型号。

压力表常见的型号尺寸主要指表壳、表杆和表面材料的大小。

表壳尺寸可以根据用户需求定制，一般表壳尺寸在3mm-200mm之间；表杆尺寸一般为1.8mm-6mm；表面材料一般有碳钢、不锈钢、铝合金等，其尺寸可以定制成各种大小。

以上就是关于压力表规格及型号尺寸的介绍，它们为提供高精度测量提供了标准，对于保证生产过程中的精准度至关重要。

由于压力表的规格尺寸各不相同，所以在实际生产的过程中，要根据不同的工作场景，选择合适的压力表，以达到最佳的测量效果。

电接点压力表型号规格一、引言电接点压力表是一种常见的工业测量仪表，广泛应用于各种工业领域，用于测量液体、气体和蒸汽等介质的压力变化。

本文将介绍电接点压力表的型号规格，以便用户选择适合自己需求的型号。

二、电接点压力表概述电接点压力表是通过传感器将被测介质的压力转化为电信号，通过内部电路将信号转化为开关量输出。

该开关量输出可用于控制电路的开关动作，实现对压力变化的检测和控制。

三、电接点压力表型号规格1. 型号命名规则电接点压力表的型号通常由字母和数字组成，其中字母代表仪器的特殊功能或特殊配置，数字代表仪器的量程和规格等。

2. 型号示例以下是几种常见的电接点压力表型号示例：- PE301：具有仪表显示、双开关量输出功能的电接点压力表；- PE502-W: 具有远程监控、三开关量输出功能的防爆型电接点压力表；- PE8000-DP: 具有差压测量、MODBUS通信功能的多功能电接点压力表。

3. 量程范围不同型号的电接点压力表具有不同的量程范围，量程范围通常以最小值和最大值表示。

用户在选择型号时需要根据实际工况需求确定合适的量程范围。

4. 接点类型电接点压力表的输出方式通常采用开关量输出，可以分为常开型和常闭型两种。

常开型在压力达到设定值时接通，而常闭型在压力达到设定值时断开。

用户在选择型号时需要根据控制系统的要求确定所需的接点类型。

5. 精度等级电接点压力表的精度等级用于衡量其测量结果与真实值之间的偏差。

常见的精度等级包括0.5级、1.0级等，精度等级越高，测量结果与真实值的偏差越小。

用户在选择型号时需要根据精度要求确定所需的精度等级。

6. 防护等级电接点压力表通常需要应对恶劣的工业环境，因此其防护等级也十分重要。

常见的防护等级包括IP65、IP67等，其中IP65表示对灰尘和喷水具有一定防护能力，IP67表示对灰尘和浸水具有一定防护能力。

用户在选择型号时需要根据工作环境确定所需的防护等级。

7. 特殊功能与配置电接点压力表还可以根据用户需求配置一些特殊功能和选配件，如远程监控、MODBUS通信接口等。

压力表表盘直径规格压力表，又称为压力计，是一种测量压力大小的仪器。

它利用压力传递装置在不同压力状态之间的不同变化，以测量物体的压力大小。

压力表的表盘直径规格对测量准确性至关重要，影响压力计的测量结果。

压力表表盘直径规格的选择方式要根据使用的压力表的类型、应用的压力范围、以及安装环境等因素来进行。

一、根据压力表型号选择表盘直径规格在购买压力表时，首先要根据使用的压力表型号选择表盘直径规格。

一般来说，压力表型号越大，表盘直径越长。

对于常用的文字表，一般选择表盘直径大小为3.5英寸、4.5英寸、6英寸、7英寸、8英寸，更大型的字符表可以选择10英寸和12英寸。

由于每种型号的压力表都有一定的使用范围，使用范围越大的表盘直径越大，使用范围越小的表盘直径则越小。

此外，还要根据用户的实际需求和现场环境，来选择适当的表盘直径。

二、根据压力范围选择表盘直径规格下一步，要根据压力表使用的压力范围来选择表盘直径规格。

一般来说，压力表的使用范围越大，表盘直径越大，反之，使用范围越小，表盘直径越小。

在实际使用中，对于相对于大型压力范围的表来说，可以选用4.5英寸、6英寸、7英寸和8英寸的表盘直径，对于小型表来说，可以选用3.5英寸或者更小的表盘直径。

三、根据安装环境来选择表盘直径规格在安装压力表时，要根据安装环境来选择表盘直径规格。

由于安装空间不一样，那么表盘直径也不同。

一般来说，安装空间较小的情况，可以选择较小的表盘直径，而安装空间较大的情况，可以选择较大的表盘直径。

同时，表的安装方式也很重要，必须确保表的安装方式和表盘的大小是一致的，以保证表的正确安装和测量精度。

压力表表盘直径规格的选择很重要，可以根据压力表型号、应用的压力范围和安装环境等因素来进行选择。

在选择压力表时，一定要确保表的安装方式和表盘的大小是一致的，以保证表的正确安装和测量精度。

在使用压力表时，应注意表盘大小的合理，不能低估安装空间，也不能高估应用压力范围。

压力表规格型号标准
压力表是一种常用的测量压力的仪器，广泛应用于各个领域。

为了满足不同行业和应用的需求，压力表有各种不同的规格型号。

本文将介绍压力表规格型号的标准。

首先，压力表的规格型号通常由数字和字母组成。

数字表示压力表的量程范围，即能够测量的最大压力和最小压力值之间的差值。

字母表示压力表的精度等级，即测量结果与实际值之间的误差范围。

常见的精度等级有0.5级、1.0级和2.5级等。

其次，压力表的规格型号还包括一些其他参数，如连接方式、接口尺寸、材质等。

连接方式指的是压力表与被测介质之间的连接方式，常见的有螺纹连接、法兰连接和夹紧连接等。

接口尺寸表示压力表连接口的尺寸大小，通常以英寸或毫米为单位。

材质则表示压力表的外壳和内部零件所采用的材料，常见的有不锈钢、铜合金和塑料等。

此外，压力表还根据使用环境和特殊需求进行分类。

例如，在高温环境下使用的高温压力表需要具有耐高温性能；在腐蚀性介质中使用的腐蚀性压力表需要具有耐腐蚀性能；在露天环境下使用的防爆压力表需要具有防爆性能等。

对于不同行业和应用，压力表的规格型号标准也有所不同。

例如，在石油化工行业中广泛使用的压力表规格型号一般要求量程范围较大、精度等级较高，并且具有防爆、耐腐蚀等特性。

而在食品加工行业中使用的压力表则要求材质符合卫生标准，并且具有高精度和可清洗性能。

总之，压力表规格型号标准是根据不同行业和应用需求而制定的。

通过选择合适的规格型号，可以确保压力表在特定环境下能够准确测量压力，并满足相关要求。

在购买和使用压力表时，需要根据实际需求仔细选择，并遵循相关标准和规定。
