桥梁结构动力特性分析

土木工程中桥梁动力特性分析的方法指导桥梁是土木工程中重要的结构，用于连接两个地点并承载各种交通载荷。

在桥梁设计和施工过程中，了解桥梁的动力特性对于确保其安全和可靠性至关重要。

本文将介绍土木工程中桥梁动力特性分析的方法指导，以帮助工程师和设计师更好地理解和评估桥梁的行为。

1. 桥梁动力学模拟方法桥梁动力学模拟方法是桥梁动力特性分析的重要工具。

它利用数值模型和仿真技术，模拟桥梁在不同荷载下的动态响应。

其中，有限元法是一种常用的桥梁动力学模拟方法。

通过将桥梁划分为有限个小单元，建立桥梁结构动态方程，可以计算桥梁的振动频率、振型和动力响应等重要参数。

2. 模态分析模态分析是桥梁动力特性分析的基本方法之一。

它通过计算桥梁的固有频率和振型，来了解桥梁在自由振动状态下的动态特性。

通过模态分析，可以确定桥梁的主要振型及其对应的固有频率，从而为桥梁的设计和施工提供指导。

3. 响应谱分析响应谱分析是桥梁动力特性分析的另一种重要方法。

它通过建立地震作用下桥梁的动力方程，计算桥梁在地震作用下的动态响应。

响应谱分析考虑了地震的频谱特性，可以准确评估桥梁在地震荷载下的动态性能。

这对于位于地震活跃区域的桥梁来说尤为重要。

4. 动车组荷载分析在高速铁路桥梁设计中，动车组的荷载是必须要考虑的因素。

动车组荷载分析是桥梁动力特性分析的一个重要方面。

它通过建立动车组、铁轨和桥梁的耦合动力方程，计算桥梁在动车组荷载下的动态响应。

通过动车组荷载分析，可以评估桥梁在高速列车行驶过程中的振动和动态行为。

5. 风荷载分析风荷载是桥梁设计中必须考虑的一个重要荷载。

风荷载分析是桥梁动力特性分析的一个重要内容。

它通过建立桥梁在风荷载作用下的动力方程，计算桥梁在风荷载下的振动和变形。

风荷载分析对于桥梁的抗风设计和结构安全性评估具有重要意义。

6. 动力响应监测动力响应监测是桥梁动力特性分析的重要手段之一。

通过在桥梁上设置传感器，如加速度计和应变计等，可以实时监测桥梁的动力响应。

桥梁结构的动力特性分析桥梁作为现代交通运输的重要组成部分，在社会经济发展中扮演着重要角色。

然而，随着交通运输工具和载荷的不断发展，桥梁结构也面临着更加复杂的动力特性分析。

本文将从桥梁结构的动力特性入手，探析其分析方法及应用。

首先，了解桥梁结构的动力特性是进行安全评估和设计的基础。

对于公路、铁路、地铁等交通载荷的不断增加，桥梁需要能够承受复杂的动力荷载，包括交通载荷和风荷载等。

在了解桥梁结构的动力特性之前，我们需要熟悉桥梁的固有频率和阻尼比等基本概念。

固有频率是桥梁在自由振动状态下的频率，而阻尼比则是衡量桥梁振动阻尼程度的参数。

这些基本概念的了解是进行动力特性分析的关键。

其次，在分析桥梁结构的动力特性时，可以采用多种方法。

传统的方法包括模态分析和频谱分析等。

模态分析基于固有频率和振动模态的概念，通过求解结构的振动模态，分析不同模态下的动力响应。

频谱分析则是通过将外荷载离散化为一系列正弦波形式的荷载，利用结构的频率相应性质进行分析。

这些传统的方法相对简单，可以对桥梁结构的动力特性进行初步分析。

然而，随着计算机技术的发展，有限元分析等数值模拟方法也得到了广泛应用。

有限元分析将桥梁结构离散化为多个小单元，通过数值求解方法模拟结构的动力行为。

这种方法的优点是能够考虑结构的非线性和复杂几何形状等因素，提供更为准确的动力响应结果。

同时，计算机技术的快速发展也使得大规模桥梁结构的动力仿真和优化成为可能。

不仅如此，桥梁结构的动力特性分析在现代桥梁设计中也扮演着重要角色。

通过分析桥梁的固有频率和阻尼比等参数，可以评估结构的安全性和可靠性。

例如，在考虑地震荷载下的桥梁设计中，动力特性分析可以帮助工程师了解地震荷载对桥梁结构的激励程度，从而进行合理的抗震设计。

此外，动力特性分析也可以用于预判桥梁结构的振动问题，如桥梁的自振和共振等，从而采取相应的措施避免结构的破坏。

总之，了解桥梁结构的动力特性对于设计和评估桥梁的安全性至关重要。

桥梁结构的动力学特性分析桥梁是连接两个地理位置的重要交通设施，其稳定性和可靠性对交通运输的安全至关重要。

为确保桥梁结构的合理设计和使用，动力学特性分析是不可或缺的一项工作。

本文将对桥梁结构的动力学特性进行分析，并探讨其在桥梁工程中的应用。

1. 动力学特性的定义桥梁结构的动力学特性是指桥梁在受到外力作用下的运动规律和响应特性。

包括桥梁的固有频率、振型形态、自由振动和阻尼等内容。

通过分析桥梁的动力学特性，可以评估其抗风、抗震、抗振动等能力，为桥梁的设计、施工和维护提供依据。

2. 动力学特性分析的方法（1）模态分析：模态分析是一种常用的动力学特性分析方法，通过求解桥梁结构的振型形态和固有频率，得出结构的模态参数。

模态分析可以帮助设计师确定桥梁的固有振动频率，避免共振现象的发生，提高桥梁的稳定性。

（2）动力响应分析：动力响应分析是通过施加外力荷载，研究桥梁结构的动态响应行为。

通过对桥梁在不同荷载条件下的动态响应分析，可以评估桥梁的结构响应和变形情况，为桥梁结构的安全评估和设计提供依据。

3. 动力学特性分析的应用（1）抗风设计：桥梁结构在面对风荷载时容易发生振动，因此抗风设计是桥梁工程中的重要问题之一。

通过动力学特性分析，可以评估桥梁的固有振动频率和阻尼比，确定合理的抗风设计参数，提高桥梁的稳定性和抗风性能。

（2）抗震设计：地震是危及桥梁结构安全的主要自然灾害之一。

通过动力学特性分析，可以评估桥梁在地震作用下的动态响应和变形情况，确定合理的抗震设计参数，确保桥梁在地震中的安全性。

（3）振动控制：在某些情况下，桥梁的振动可能会对周围环境产生不利影响，如引起噪音、疲劳破坏等。

通过动力学特性分析，可以了解桥梁的振动特性，并采取相应的振动控制措施，降低桥梁振动对周围环境的影响。

总结：桥梁结构的动力学特性分析对于桥梁的设计、施工和维护具有重要意义。

通过分析桥梁的动力学特性，可以评估桥梁在受到外力作用下的响应和变形情况，为桥梁的抗风、抗震和抗振动设计提供依据。

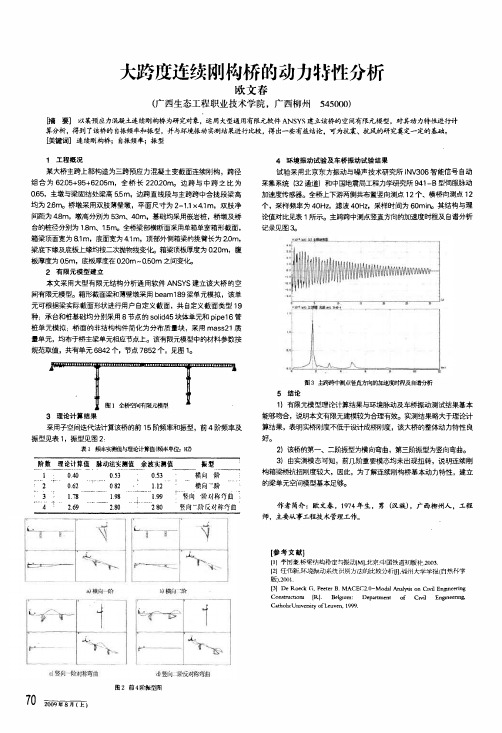

大跨度连续刚构桥的动力特性分析欧文春(广西生态工程职业技术学院，广西柳州545000)喃要】以某预应力混凝土连续刚构桥为研究对象，运用大型通用有限元软件A N SY S 建立该桥的空间有限元模型，对其动力栉}生进行计算分析，得到了该桥的自振频率和振型，并与环境振动实测结果进行比较。

得出一些有益结论。

可为抗震、抗风的研究奠定一定的基础。

[关键词]连续刚构桥；自振频率；振型1工程概况某大桥主跨上部构造为三跨预应力混凝土变截面连续刚构，跨径组合为62．05+95+62．05m ，全桥长220．20m 。

边跨与中跨之比为O ．65，主墩与梁固结处梁高5．5m ，边跨直线段与主跨跨中合拢段梁高均为2．6m 。

桥墩采用双肢薄壁墩，平面尺寸为2—1．1x4．1m ，双肢净间距为4．8m ，墩高分别为53m 、40m ，基础均采用嵌岩桩，桥墩及桥台的桩径分别为1B m 、1．5m 。

全桥梁部横断面采用单箱单室箱形截面，箱梁顶面宽为&1m ，底面宽为4．1m ，项部外侧箱梁的挑臂长为2．O r e ，梁底下缘及底板上缘均按二次抛物线变化。

箱梁顶板厚度为020m ，腹板厚度为0．5m ，底板厚度在020m ～0．50m 之间变化。

2有限元模型建立本文采用大型有限元结构分析通用软件A N S Y S 建立该大桥的空间有限元模型。

箱形截面梁和薄壁墩采用bea m l 89梁单元模拟，该单元可根据梁实际截面形状进行用户自定义截面，共自定义截面类型19种；承台和桩基础均分别采用8节点的s ol i d45块体单元和pi pel 6管桩单元模拟；桥面的非结构构件简化为分布质量块，采用m as s 21质量单元，均布于桥主梁单元相应节点上。

该有限元模型中的材料参数按规范取值，共有单元6842个，节点7852个，见图1。

I ～’’j。

图1全轿空『日】有限捌。

3理论计算结果采用子空间迭代法计算该桥的前15阶频率和振型，前4阶频率及振型见表1，振型见图2：表l 频率实*惜与理论计算值(频率单位：H Z)阶数理论计算值脉动法实测值余波实测值叛型1—0．加O 53O ．53横向阶r …-一u-…——…二t t ，：…一--一‘262‘082112横向■阶h ‘‘…’‘……‘‘一～…。

悬索桥结构的动力特性分析与优化设计悬索桥结构的动力特性分析与优化设计摘要：悬索桥作为一种独特的桥梁结构，具有较好的经济性和美观性。

本文主要对悬索桥结构的动力特性进行分析与优化设计，通过使用有限元分析方法，对悬索桥结构的固有频率、振型形状以及振动行为进行模拟和预测。

在此基础上，通过参数化设计，对悬索桥结构进行优化，提高其动态性能，从而为悬索桥的设计与建设提供参考。

关键词：悬索桥；动力特性；有限元分析；优化设计1. 引言悬索桥是一种以悬垂在主塔两侧的主缆为主要受力构件，通过搭设横向桥臂和垂直支撑塔而将主缆与桥面连接起来的桥梁结构。

悬索桥具有结构简单、清晰，且对环境影响小的特点。

然而，由于悬索桥结构具有较大的跨度和柔性特性，其动力特性对桥梁的安全性和舒适性具有重要影响。

2. 悬索桥的动力特性分析2.1 悬索桥结构的固有频率悬索桥结构的固有频率是指结构在自由振动状态下的振动频率。

固有频率的大小决定了悬索桥结构的振动特性。

通常情况下，悬索桥的固有频率较低，需要尽量避免与车辆行驶频率相同，以免发生共振现象。

2.2 悬索桥结构的振型形状悬索桥结构在自由振动时，会产生特定的振型形状。

振型形状描述了结构不同部位在振动过程中的运动方式和振动幅度。

通过对悬索桥结构的振型形状进行分析，可以了解结构的振动模态和振动特性，为结构的设计与优化提供依据。

2.3 悬索桥结构的振动行为悬索桥结构在使用过程中，会受到各种外部荷载的作用，如车辆荷载、风荷载等。

这些外部荷载的作用会引起悬索桥结构的振动。

振动行为的分析可以预测悬索桥结构在不同工况下的振动响应，为结构的安全性和舒适性评估提供依据。

3. 悬索桥结构的优化设计悬索桥结构的优化设计主要包括结构参数的确定和材料的选择。

通过参数化设计的方法，可以对悬索桥结构进行优化，提高其动态性能。

例如，可以通过调整主缆的刚度、加大横向桥臂的刚度和强度等方式，改善悬索桥的动力特性。

在优化设计过程中，需要考虑结构的经济性和安全性。

基于桥梁结构动力特性评估的有限元仿真研究桥梁结构动力特性评估是保证桥梁结构安全性和稳定性的重要手段，而有限元仿真技术能够有效地进行桥梁结构的动力特性评估。

有限元仿真是指利用有限元原理和方法对工程结构进行建模、边界条件设定和求解，从而获得结构的应力、变形和动力响应等信息的数值计算方法。

对于桥梁结构而言，有限元仿真可以通过建立桥梁结构的有限元模型，对其在不同荷载作用下的动力响应进行模拟和分析。

桥梁结构有限元仿真通常包括以下几个步骤：1.建立有限元模型：根据桥梁结构的实际情况，利用有限元软件建立相应的有限元模型，包括桥墩、桥梁、梁板等部分。

模型中要考虑到各部分的几何形状、材料特性和边界条件等。

2.确定荷载：根据桥梁所处的位置和用途确定荷载，包括静态荷载和动力荷载。

静态荷载主要包括桥身自重、行车荷载等，动力荷载主要包括风荷载、地震荷载等。

3.求解有限元模型：根据桥梁结构的有限元模型和荷载条件，使用有限元软件进行有限元分析，求解桥梁结构的应力、变形和动力响应等。

4.评估动力特性：通过有限元仿真结果，评估桥梁结构的动力特性，包括自振频率、模态形态、动力响应等。

这些数据可以用来判断桥梁结构的稳定性和安全性。

1.准确性：有限元仿真能够较为准确地模拟桥梁结构的动力响应，可以提供精确的应力、变形等数据。

2.灵活性：有限元仿真可以根据实际情况对桥梁结构进行改进和优化，根据不同的荷载条件进行多种模拟，从而得到更为全面的评估结果。

3.有效性：有限元仿真可以大大节省时间和成本，相比传统试验方法，其成本更低且实验过程更为方便。

有限元仿真也存在一些限制和不足之处，例如模型的精度受到许多因素的影响，如材料非线性、接触、接缝等问题，同时还需要对荷载条件进行合理的设定和分析。

基于桥梁结构动力特性评估的有限元仿真是一种有效的评估桥梁结构安全性和稳定性的方法。

它可以提供准确的应力、变形和动力响应等信息，对于指导桥梁结构的设计、改进和维护具有重要的意义。

桥梁结构的静力与动力响应分析一、引言桥梁结构作为人们出行的基础设施之一，在现代社会中扮演着重要的角色。

为了确保桥梁的安全与稳定，静力与动力响应分析成为了必不可少的工作。

本文将就桥梁结构的静力与动力响应分析进行探讨。

二、静力响应分析静力响应分析是指在不考虑振动与动力因素的情况下，研究桥梁结构在静力作用下的变形、应力分布等问题。

静力分析是桥梁结构设计的基础，对于确保桥梁结构的安全与稳定至关重要。

静力响应分析的主要步骤包括：建立静力模型、构建荷载体系、求解结构内力与变形、验证结构安全性等。

其中，建立静力模型是分析的关键步骤之一。

根据不同的桥梁结构类型，可以选用不同的分析方法，如梁、板、壳等。

在静力响应分析中，要考虑桥梁结构的荷载特点，如静载荷、动载荷等。

对于静载荷，可以根据设计标准与实际情况确定；对于动载荷，则需要考虑交通流载荷、风荷载、地震荷载等因素。

三、动力响应分析动力响应分析是指在考虑振动与动力因素的情况下，研究桥梁结构的振动特性及其响应。

桥梁结构在受到外力作用时，会发生自由振动、迫振动以及共振等响应现象，对于确保桥梁结构的稳定性和舒适性具有重要意义。

动力响应分析的主要步骤包括：确定动力载荷、建立动力模型、求解结构的振动特性、分析结构的响应行为等。

其中，建立动力模型是分析的关键步骤之一。

可以使用有限元方法、模态分析、时程分析等方法进行求解。

在动力响应分析中，需要考虑各种动力载荷的影响，如交通荷载、风荷载、地震荷载等。

这些载荷的作用会引起桥梁结构的振动，可能导致结构的破坏或者疲劳。

四、静力与动力响应分析的关系静力与动力响应分析在桥梁结构设计中是相辅相成的。

静力响应分析是桥梁结构设计的基础，用于确定结构的变形与应力分布。

而动力响应分析则可以进一步研究结构的振动特性，并对结构的舒适性与稳定性进行评估。

静力与动力响应分析的结果可以相互验证，辅助设计人员进行结构的优化与调整。

通过静力分析可以初步确定结构的稳定性，再通过动力分析验证结构的舒适性。

荷载作用下桥梁结构动力响应分析随着城市化的进程，越来越多的桥梁被建造在城市的交通路线上，这些桥梁承受着大量的车辆、人员和货物的荷载。

因此，桥梁的荷载作用下的动力响应分析变得极其重要。

桥梁结构动力响应分析是研究荷载作用下桥梁结构的振动性能和响应特性的一门学科。

桥梁结构在运行过程中会受到各种荷载的作用，如静荷载、动荷载、风荷载、温度荷载等。

这些荷载的作用会导致桥梁结构的振动，加剧桥梁的疲劳损伤和振动破坏，威胁到桥梁的安全性和耐久性。

针对荷载作用下桥梁结构的动力响应分析，通常采用有限元分析（FEA）和结构动力学的方法。

有限元分析能够考虑到复杂的桥梁结构的几何形状、材料特性和边界条件，可以精确地模拟桥梁的荷载作用下的运行状态和响应特性。

结构动力学的方法则主要从整体上研究桥梁结构的振动性能和动力响应。

桥梁结构的动力响应分析通常涉及到桥梁结构的振动特性、应力分布和动态位移。

振动特性是指桥梁结构的固有频率、振型模态和振型阻尼等振动特性参数，可以通过有限元分析和结构动力学计算得出。

应力分布是指荷载作用下桥梁结构的应力分布、应力峰值和应力分布变化规律，可以反映出桥梁结构的耐久性和稳定性。

动态位移则是指荷载作用下桥梁结构的自由位移、动态位移和振幅等参数，可以揭示桥梁结构的振动响应特征。

桥梁结构的动力响应分析是桥梁工程设计和安全评估的重要内容。

通过对荷载作用下桥梁结构的动力响应分析，可以优化桥梁结构的设计，提高桥梁的耐久性和安全性，减少事故风险。

同时，对桥梁结构进行动力响应分析还可以及早发现潜在的振动破坏风险，采取相应的加固和维修措施，保障桥梁结构的健康运行。

总之，荷载作用下桥梁结构的动力响应分析是桥梁工程领域中至关重要的一环。

合理开展桥梁结构的动力响应分析，对于提高桥梁的耐久性和安全性、减少事故风险具有积极作用。

同时，也能为桥梁领域的科研人员提供新的研究方向和挑战。
