电子厂电子元器件基础认知一、电阻器：（单位换算、功率大小辨别、色标法计算阻值与误差。
）1.碳膜电阻器2.金属膜电阻器3.线绕电阻器4.氧化膜电阻器5.压敏电阻器6.热敏电阻器7.湿敏电阻器8.水泥电阻器a.电阻器：在电路图中用字母R表示，单位为欧姆，单位符号用Ω表示。
欧姆是德国物理学家，电阻的国际单位制“欧姆”以他的名字命名。
b.电阻单位换算：常用的电阻单位有毫欧(mΩ)、欧姆(Ω)、千欧(KΩ)、兆欧(MΩ)，换算进率为1000。
1000毫欧(mΩ)=1欧姆(Ω)=0.001千欧(KΩ)=0.000001兆欧(MΩ)c.额定功率：规定环境温度下，常见允许消耗功率有1/16W 、 1/8W 、 1/4W 、 1/2W 、 1W 、 2W 、 5W 、10W。
d.色环电阻器电阻值色标法识别：a.国内贴片电阻的命名方法：1、5%精度的命名：RS-05K102JT2、1%精度的命名：RS-05K1002FTR －表示电阻S －表示功率：05 －表示尺寸(英寸)：02表示0402、03表示0603、05表示0805、06表示1206、1210表示1210、1812表示1812、10表示2010、12表示2512。
K －表示温度系数为100PPM。
102－5%精度阻值表示法：前两位为有效数字，第三位表示有多少零，单位Ω，102=1000Ω=1KΩ。
1002－1%精度阻值表示法：前三位为有效数字，第四位表示有多少零，单位Ω，1002=10000Ω=10KΩ。
J －表示精度为5%F －表示精度为1%T －表示编带包装b.误差精度：贴片电阻阻值误差精度有±1%、±2%、±5%、±10%精度，常规用的最多的是±1%和±5%，±5%精度的常规是用三位数来表示，例512，前面两位是有效数字，第三位数2表示有多少个零，单位Ω,这样就是5100Ω=5.1KΩ。

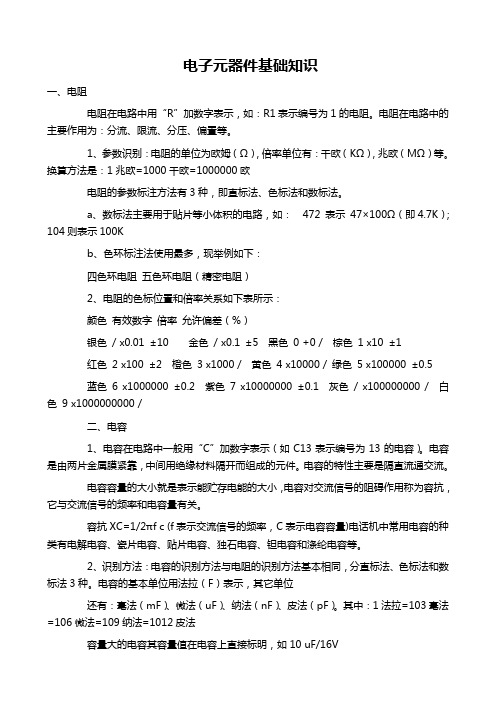

电子元器件基础知识一、电阻电阻在电路中用“R”加数字表示，如：R1表示编号为1的电阻。
电阻在电路中的主要作用为：分流、限流、分压、偏置等。
1、参数识别：电阻的单位为欧姆（Ω），倍率单位有：千欧（KΩ），兆欧（MΩ）等。
换算方法是：1兆欧=1000千欧=1000000欧电阻的参数标注方法有3种，即直标法、色标法和数标法。
a、数标法主要用于贴片等小体积的电路，如：472 表示 47×100Ω（即4.7K）；104则表示100Kb、色环标注法使用最多，现举例如下：四色环电阻五色环电阻（精密电阻）2、电阻的色标位置和倍率关系如下表所示：颜色有效数字倍率允许偏差（%）银色 / x0.01 ±10 金色 / x0.1 ±5 黑色 0 +0 / 棕色 1 x10 ±1红色 2 x100 ±2 橙色 3 x1000 / 黄色 4 x10000 / 绿色 5 x100000 ±0.5蓝色 6 x1000000 ±0.2 紫色 7 x10000000 ±0.1 灰色 / x100000000 / 白色 9 x1000000000 /二、电容1、电容在电路中一般用“C”加数字表示（如C13表示编号为13的电容）。
电容是由两片金属膜紧靠，中间用绝缘材料隔开而组成的元件。
电容的特性主要是隔直流通交流。
电容容量的大小就是表示能贮存电能的大小，电容对交流信号的阻碍作用称为容抗，它与交流信号的频率和电容量有关。
容抗XC=1/2πf c (f表示交流信号的频率，C表示电容容量)电话机中常用电容的种类有电解电容、瓷片电容、贴片电容、独石电容、钽电容和涤纶电容等。
2、识别方法：电容的识别方法与电阻的识别方法基本相同，分直标法、色标法和数标法3种。
电容的基本单位用法拉（F）表示，其它单位还有：毫法（mF）、微法（uF）、纳法（nF）、皮法（pF）。
其中：1法拉=103毫法=106微法=109纳法=1012皮法容量大的电容其容量值在电容上直接标明，如10 uF/16V容量小的电容其容量值在电容上用字母表示或数字表示字母表示法：1m=1000 uF 1P2=1.2PF 1n=1000PF数字表示法：一般用三位数字表示容量大小，前两位表示有效数字，第三位数字是倍率。
电阻器的基本单位：电阻的基本单位是 欧姆 ，习惯上简称为欧，用符号“ Ω ”表示。
如果在电阻器两端施加1V的电压，能使电阻器中流过的电流为1A，那么该电阻器的阻值就是1Ω。
1Ω是电阻值的基本单位，在电子工程中，通常还使用由欧姆导出的其他电阻值单位，如千欧姆(K Ω)、兆欧姆(MΩ)及吉欧姆(GΩ)等。
电阻单位之间的换算关系如下：1KΩ=1 x 10(3)Ω1MΩ=1 x 10(3)KΩ = 1 x 10(6)Ω1GΩ=1 x 10(3)MΩ = 1 x 10(6)KΩ1TΩ=1 x 10(3)GΩ = 1 x 10(6)MΩ电阻单位与换算：(1)、电阻单位为欧姆,符号为”Ω”.(2)、单位换算:1MΩ= KΩ= Ω(3)、电阻又分为一般电阻与精密电阻两类，其主要区别为零件误差值及零件表面之表示码位元数不同。
一般电阻:误差值为±5%；其表示码为三码 例:103精密电阻: 误差值为±1%；其表示码为四码 例:1002(4)、换算规则如下: 一般电阻 精密电阻数值(AB)×10n= 电阻值±误差值(5%) 数值(ABC)×10n=电阻值±误差值(1%);例:103=10× =10kΩ±5%； 1003=100× =100kΩ±1%(5)、阻值换算的特殊状况：a、当n=8或9时,10的次方数分别为-2或-1，即 或 。
b、当代码中含字母“R”时，此“R”相当于小数点“?”。
例:4R3=4.3Ω±5%； 69R9=69.9Ω±1%电阻的换算方式介绍：1、单位换算:1M=1000K=10000002、电阻又分为一般电阻与精密电阻两类，其主要区别为零件误差值及零件表面之表示码位元数不同。
一般电阻:误差值为±5%；其表示码为三码精密电阻: 误差值为±1%；其表示码为四码3、换算规则如下:一般电阻 精密电阻数值(AB)×10的n次方= 电阻值±误差值(5%)数值(ABC)×10的n次方=电阻值±误差值(1%);4、阻值换算的特殊状况：a、当n=8或9时,10的次方数分别为-2或-1.b、当代码中含字母“R”时，此“R”相当于小数点.例:4R3=4.3±5%； 69R9=69.9±1%5、精密电阻除符合以上之换算规则外，另有其他代码表示方法，而又因制造厂商的不同，其代码也不一样，对于这种电阻的换算，应根据厂商提供之代码对照表进行核对换算。
SMT电子元器件知识在表面贴装技术生产的过程中，我们会接触到各种各样的电子物料，通常将这些物料分为SMT元件（也称SMC，包含表面贴装电阻、电容、电感等）和SMT器件（也称SMD，包含表面贴装二极管、三极管、插座、集成电路等）两大类，下面就我们常用的电子元器件作以介绍：一、表面贴装电阻表示，以大写英文字母 R 代表，其基本单位为欧姆，符号为Ω。
单位换算关系：1兆欧（MΩ）=1000千欧（KΩ）=1000000欧（Ω）。
主要参数：阻值、尺寸、功率、误差、温度系数和包装类型等。
1，表面贴装电阻的阻值大小一般丝印于元件表面，常用三位或四位数表示。
当用三位数字表示阻值大小时，第一、二位为有效数字，第三位为在有效数字后添加 0 的个数，单位为欧姆。
例如：103 表示 10000Ω 10KΩ101 表示 100Ω124 表示 120000Ω 120KΩ但对于阻值小的电阻，有如下的表示方法：6R8 表示 6.8Ω2R2 表示 2.2Ω用 R 代表小数点000 表示 0Ω当用四位数字表示阻值大小时，第一、二、三位为有效数字，第四位为在有效数字后添加 0 的个数，单位为欧姆。
例如：3301 表示 3300Ω 3.3KΩ1203 表示 120000Ω 120 KΩ4702 表示 47000Ω 47 KΩ2，表面贴装电阻的尺寸常用其体积的长度与宽度尺寸表示，有公制（单位为毫米mm）和英制（单位为英寸）两种尺寸代码，由4位数字组成，前两位数表示电阻的长度，后两位数表示电阻的宽度。
另外，不同尺寸的电阻，其额定功率也不同，有1/16W、1/10W、1/8W、1/4W、1/2W、1W等。
下表为几种常用贴片电阻的尺寸代码、实际尺寸和额定功率的相对应关系：英制代码0402 0603 0805 1206 1210 2010 2512 公制代码1005 1608 2012 3216 3225 5025 6432 实际尺寸（mm） 1.0ｘ0.5 1.6ｘ0.8 2.0ｘ1.2 3.2ｘ1.6 3.2ｘ2.5 5.0ｘ2.5 6.4ｘ3.2功率值（W）1/16 1/16 1/10 1/8 1/4 1/2 1 3，电阻元件在生产过程中其阻值不可能达到绝对的精确，为了判定其是否合格，常统一规定其阻值的上、下限，即误差范围对其进行检测。
常用电子元器件识别一、电阻电阻在电路中用“R”加数字表示，如：R15表示编号为15的电阻。
电阻在电路中的主要作用为分流、限流、分压、偏置、滤波（与电容器组合使用）和阻抗匹配等。
1、参数识别：电阻的单位为欧姆（Ω），倍率单位有：千欧（KΩ），兆欧（MΩ）等。
换算方法是：1兆欧=1000千欧=欧电阻的参数标注方法有3种，即直标法、色标法和数标法。
a、数标法主要用于贴片等小体积的电路，如：472 表示47×102Ω（即4.7K）； 104则表示100Kb、色环标注法使用最多，现举例如下：四色环电阻五色环电阻（精密电阻）2、电阻的色标位置和倍率关系如下表所示：颜色有效数字倍率允许偏差（%）银色 / 10-2 ±10金色 / 10-1 ±5黑色 0 100 /棕色 1 101 ±1红色 2 102 ±2橙色 3 103 /黄色 4 104 /绿色 5 105 ±0.5蓝色 6 106 ±0.2紫色7 107 ±0.1灰色 8 108 /白色 9 109 +5至 -20无色/ / ±20二、电容1、电容在电路中一般用“C”加数字表示（如C25表示编号为25的电容）。
电容是由两片金属膜紧靠，中间用绝缘材料隔开而组成的元件。
电容的特性主要是隔直流通交流。
电容容量的大小就是表示能贮存电能的大小，电容对交流信号的阻碍作用称为容抗，它与交流信号的频率和电容量有关。
容抗XC=1/2πf c (f表示交流信号的频率，C表示电容容量)电话机中常用电容的种类有电解电容、瓷片电容、贴片电容、独石电容、钽电容和涤纶电容等。
2、识别方法：电容的识别方法与电阻的识别方法基本相同，分直标法、色标法和数标法3种。
电容的基本单位用法拉（F）表示，其它单位还有：毫法（mF）、微法（uF）、纳法（nF）、皮法（pF）。
其中：1法拉=103毫法=106微法=109纳法=1012皮法容量大的电容其容量值在电容上直接标明，如10 uF/16V容量小的电容其容量值在电容上用字母表示或数字表示字母表示法：1m=1000 uF 1P2=1.2PF 1n=1000PF数字表示法：一般用三位数字表示容量大小，前两位表示有效数字，第三位数字是倍率。
常用电子元件单位换算.txt吃吧吃吧不是罪，再胖的人也有权利去增肥！苗条背后其实是憔悴，爱你的人不会在乎你的腰围！尝尝阔别已久美食的滋味，就算撑死也是一种美！减肥最可怕的不是饥饿，而是你明明不饿但总觉得非得吃点什么才踏实。
电容的单位换算及值的计算方法1法拉 = 10E3毫法 = 10E6微法 = 10E9纳法 = 10E12皮法标号为AAX的电容的值的计算方法：AAX ＝ AA x（10的X次方）pF比如105 ＝ 10 x 100000 pF ＝ 1 uF223 ＝ 22 x 1000 ＝ 22000pF ＝ 0.022uF电阻(1)、电阻单位为欧姆,符号为”Ω”.(2)、单位换算:1MΩ= KΩ= Ω(3)、电阻又分为一般电阻与精密电阻两类，其主要区别为零件误差值及零件表面之表示码位元数不同。
一般电阻:误差值为±5%；其表示码为三码例:103精密电阻: 误差值为±1%；其表示码为四码例:1002(4)、换算规则如下:一般电阻精密电阻数值(AB)×10n= 电阻值±误差值(5%) 数值(ABC)×10n=电阻值±误差值(1%);例:103=10× =10kΩ±5%； 1003=100× =100kΩ±1%(5)、阻值换算的特殊状况：a、当n=8或9时,10的次方数分别为-2或-1，即或。
b、当代码中含字母“R”时，此“R”相当于小数点“?”。
例:4R3=4.3Ω±5%； 69R9=69.9Ω±1%电容电阻常识一﹑1﹒电阻的认识﹕各种材料的物体对通过它的电流呈现一定的阻力﹐这种阻碍电流的作用叫电阻。
具有一定的阻值﹐一定的几何形状﹐一定的技朮性能的在电路中起电阻作用的电子组件叫叫阻器﹐即通常所称的电阻。
电阻R在数值上等于加在电阻上的电压U通过的电流I的比值﹐即R=U/I。
2﹒种类﹕a 按制作材料可分为﹕碳膜电阻﹑金属膜电阻﹑线绕电阻和水泥电阻等。
第一章：电子技术基础知识第一节基本电子元件的识别和使用（1）电阻是电子电路常用元件，对交流、直流都有阻碍作用，常用于控制电路电流和电压的大小，电阻常用代称字母R表示，单位为欧姆，用字母Ω表示，单位换算：1000欧=1千欧（1K），1000千欧（1K）=1兆欧(1M)欧姆定律：在电路中的电流大小与电压的大小成正比，与电阻的大小成反比。
也就是说，电路中的电压越高电流就越大，电路中的电阻越大电流就越小。
用公式和符号表示如下：电流=电压/电阻I=U/R 上式公式还可以推导出如下公式：电压=电流×电阻U=I×R 电阻=电压/电流R=U/I电阻类别⏹常用电子产品中都可以看到电阻，在玩具上普通电阻主要用于电机电路，声光控电路,LED限流，喇叭限流等.精密电阻：（上图）精密电阻在玩具电路中主要用于震荡电阻与一些电阻值要求高的地方使用。
一般采用1/4W与1/6W还有1/8W.色环电阻快速记忆方法⏹一棕红双喜（1棕2红）三橙皇帝四（3橙4黄）⏹五绿六蓝（5绿6蓝）妻子扒灰（7紫8灰）⏹我喝白酒也（9白）误差：金±5% 银±10%电阻的阻值判定：色环电阻⏹普通电阻用四条色带表示标称阻值和误差，如色带依次是红、黑、金、银则其阻值为2Ω欧姆、误差为10%⏹精密电阻用五条色带表示标称阻值和误差，如色带依次是棕、红、黑、银、棕则其阻值为1.2欧姆、误差为1%普通贴片电阻精密贴片电阻光敏电阻⏹光敏电阻（CDS ）主要用于光控电路。
⏹电阻特性：随着光线的强弱电阻值发生变化，光线越强电阻值越小，光线越弱电阻值越大。
可调电阻⏹可用旋钮来调节电阻值的大小。
103第一位乘倍数第二位10*1000=10000欧=10千欧简单的理解：（10）前两位 乘倍数（3），也就是10后面加3个0例如：102=10后面加两个0=1000=1K 100=10后面加0个0=10欧常用封装：0603 0805 1206等.1002100*10的2次方=10000欧=10千欧简单的理解：（100）前三位 乘倍数（2），也就是100后面加2个0例如：1001=100后面加1个0=1000=1K 1220=122后面加0个0=122欧常用封装：0603 0805 1206等.电阻的阻值和误差与色标法电阻的检测方法普通电阻器的检测方法用万用表的欧姆档测量电阻器的阻值,将测量值和标称值进行比较，从而判断电阻器是否能够正常工作。
