专题四日照图的画法和判读2012-04-08 06:23:36|（特别说明：由于博客上帖图相当麻烦，所以此专题仅做为你的复习提纲）一、日照图的类型（老师带学生画图，画图可以悟出很多道理）1、侧视图⑴夏至日光照图（换角度画，至少画四种，见课堂教学）⑵冬至日光照图（换角度画，至少画四种，见课堂教学）⑶春、球分日光照图（换角度画，至少画两种，见课堂教学）2、极地俯视图⑴北极上空俯视图（二分二至日各画一幅，共3种）⑵南极上空俯视图（二分二至日各画一幅，共3种）▲总结要领后找学生画3、平面图（本质上也是变式图）⑴夏至日光照图（换直射点位置画，至少画两种，见课堂教学）⑵冬至日光照图（换直射点位置画，至少画两种，见课堂教学）⑶春、球分日光照图（换直射点位置画，至少画两种，见课堂教学）▲总结要领后部分图找学生画4、立体图5、局部图（见课堂教学）例1、1/2图例2、1/4图例3、南极洲地区光照图例4、一条经线加一条纬线光照图（具体图见课堂教学）例5、160 ?—170 ?之间光照图（具体图见课堂教学）例6、就一条晨线（具体图见课堂教学）6、变式图例1、（图见课堂教学）例2、（图见课堂教学）7、光照图与日期分布图不能混淆举例说明（见课堂教学）二、光照图的判读1、确定南北极（略）2、确定晨线和昏线（略）3、确定日期和节气⑴北极圈出现极昼或南极圈出现极夜为夏至日⑵北极圈出现极夜或南极圈出现极昼为冬至日⑶晨昏线经过南北极点，或者说晨昏线与经线重合为二分日（具体为春分还是秋分需视其它条件而定）4、确定直射点的经纬度⑴直射点的纬度=90?-极昼或极夜最大范围的纬度⑵直射点的经度：12：00所在的经线5、确定地方时⑴晨线与赤道交点为6：00，昏线与赤道交点为18：00，⑵晨昏线与南北极地区某两条纬线的切点为0：00或12：00，或者说晨昏线的最北点和最南点为0：00或12：00。
具体是0：00还是12：00，需“看图说话”。
如果过切点(或者说经过最南或最北点)的经线是昼弧正中间的经线，则为12：00，如果过切点(或者说经过最南或最北点)的经线是夜弧正中间的经线，则为0：006、确定任意一点日出、日落时刻⑴经过所求点的纬线与晨线交点的时刻即日出时刻，经过所求点的纬线与昏线交点的时刻即日落时刻（▲同一纬线上的点日出、日落时刻相同）⑵昼长或夜长推算例：白天为11个小时，则日出时刻为6：30，日落时刻为5：30（▲上、下午昼等长）7、确定昼长或夜长⑴日出、日落时间推算法（▲上午昼长=12：00-日出时刻，下午昼长=日落-12：00）⑵比例法：昼长=昼弧/15⑶同一纬线上的点昼长或夜长相同8、确定正午太阳高度（▲正午太阳高度是一天中最大的太阳高度）⑴正午太阳高度从直射点向南北两方降低，向外跨多少度，太阳高度就下降多少度⑵在太阳直射点的同一边的两地，其正午太阳高度差等于其纬度差例如：北京和安庆永远在太阳直射点同一边，且纬度相差10?，所以每天安庆正午太阳高度都比北京高10 ?。

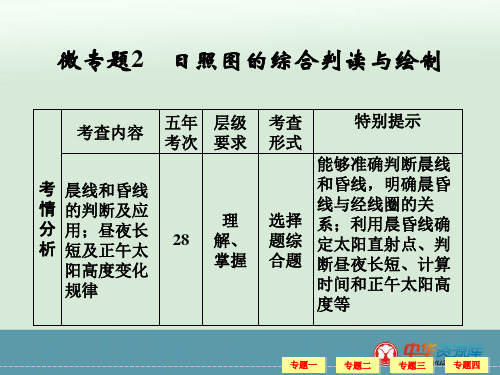

日照图的形式及判读要点一、 日照图的基本形式及其变式日照图也叫光照图，即太阳光线照射在地球表面所形成的白昼和黑夜的分布图形。
按投影情况的不同可分为正侧视图、斜侧视图、极地俯视图和矩形投影图。
（一） 正侧视图：变换角度的常见形式见图1（①是地轴右倾66°34′时的正侧视图，②是把地轴画成不倾斜时的正侧视图，③是地轴左倾66°34′时的正侧视图）、昼夜范围情况变化的常见形式见图2（①是春、秋分日夜半球的正侧视图，②是春、秋分日昼夜半球不相等时的正侧视图，③是夏至日时显示昼夜半球不相等时的正侧视图）、选取局部的常见形式见图3（①为南北半球以某一经线为轴东西扭转的侧视复合图，②为沿某一经线圈切开南北翻转的侧视复合图。
）斜侧视图也可以看作是介于正侧视图与极地俯视图之间的过渡形式，常见形式见图4（①是北极附近的斜侧视图，②是南极附近的斜侧视图）（二） 极地俯视图的常见及其局部形式见图5（①为以北极为中心的北半球俯视图，②为以南极为中心的南半球局部地区俯视图，③为沿赤道切开南北翻转而成的极点俯视复合图，④为沿某一经线圈切开再扭转而成的极点俯视复合图）（四）矩形图的常见及其局部形式见图6（ ①为夏至日全球矩形日照图，②为冬至日东半球矩形日照图，③为夏至日地球局部地区日照图 ）二、 日照图的判读要点1．判断晨昏线。
晨昏线是昼半球和夜半球的分界线，它始终平分赤道，并总是和太阳光线垂直。
一方面可以根据地球自转方向来区分晨线和昏线。
在该线上找一点，随着地球的自转，若该点从夜半球进入昼半球是晨线，若该点从昼半球进入夜半球是昏线（读者可思考第一部分图中的晨线和昏线）。
在正侧视图上如太阳光线在右侧，则图中显示的是晨线，如太阳光线在左侧，则图中显示的是昏线，其他全球性光照示意图上都既有晨线又有昏线。
另一方面可以利用地方时判断晨线和昏线。
因为赤道全年昼夜等长，所以从地方时看，都是6点日出，18点日落。
若晨昏线与赤道交点的地方时为6点，则为晨线；若为18点，则为昏线。
专题一常见光照图的类型1．侧视图一般北极在上，南极在下，赤道为一直线居中，晨昏线与太阳光线垂直，并平分赤道。
二分日时，晨昏线起止于南、北两极点；二至日时，晨昏线起止于与南、北极圈相切的两切点。
以上三图在纵切面上昼夜半球平分，下面的图在纵切面上昼夜半球不平分。
2．极地俯视图中心为极点，外圆为赤道，虚线为南、北回归线和南、北极圈。
3.斜侧(俯)视图观测点既不在赤道上空，也不在极点上空，观测到的光照情况即为斜侧(俯)视图。
4．矩形投影图矩形投影图是将南北极点、南北极圈、南北回归线放大到与赤道一样长，它与实际图相比有很大的变形，离赤道越远，变形越大。
判读此类图的关键是晨昏线、极昼极夜和赤道上的日出(6时)日落(18时)时间等。
5．局部图解题时把图像补充完整，可降低解题难度。
6．地球公转轨道图在地球公转轨道图中，完整展现二分二至日的光照图，一般结合地轴方向、近日点、远日点进行判读。
7．公转轨道局部图结合公转方向和昼夜分布判读。
图中阴影为夜半球，太阳直射在赤道上，之后太阳直射点向南移动，可确定为9月23日前后的光照图。
【典例剖析】(2010·上海地理改编)下图为某日部分地区昼夜示意图，阴影部分表示黑夜，其余部分表示白昼。
此时晨昏线与经线夹角为23°26′。
读图回答问题。
(1)计算此时甲地地方时及北京时间。
(2)写出该日太阳直射点坐标，并说明该日正午太阳高度的纬度分布规律。
(3)计算该日乙地的白昼时间，并说明该日全球昼夜分布特点。
【审答流程】 (一)获取和解读地理信息(二)调动和运用地理知识解题答案(1)6 16(2)(23°26′N,60°E)；从北回归线向南北两侧递减。
(3)11小时；该日北半球各地昼达到一年中最长夜最短，纬度越高昼越长，北极圈及其以内为极昼。
南半球相反。
[学以致用]如图中阴影区域为夜半球，A、C两点的地方时相同且所在弧线两侧的日期不同；B、C两点永远昼夜等长，且两点的经度差为90°；D为BC的中点。
据此回答(1)～(2)题。
(1)此时北京时间为( )。
A．8：00B．9：00C．20：00D．0：00(2)图中D点的正午太阳高度为( )。
A．66°34′B．90°C．0°D．23°26′解析第(1)题，结合材料并读图可知，B、C两点永远昼夜等长，所以B、C、D三点位于赤道上；A点位于北极圈上，且A、C两点地方时相同，即位于同一条经线上，由该经线两侧日期不同可知，该经线为日界线；由于该经线处于昼半球，故只能是180°经线且为昼半球的中央经线，时刻为12：00，由此可求出120°E的时刻为8：00。
第(2)题，结合上题可知，此时太阳直射23°26′S，D点位于赤道上，利用正午太阳高度计算公式即可得出D点正午太阳高度为66°34′。
答案(1)A (2)A专题二光照图的判读技巧光照图的判读要关注“一向、两线、三关系、五点”的判读。
1．一向——地理自转方向2．两线——晨线、昏线(1)晨昏线：昼半球与夜半球的分界线。
晨昏线是球面大圆，与太阳光线垂直。
晨昏线上各地太阳高度为0°。
(2)晨线：由西向东，由夜半球进入昼半球的界线，如图中。
(3)昏线：自西向东，由昼半球进入夜半球的界线，如图中。
3．三关系——点线关系、面面关系、角度关系(1)点线之间的关系①晨昏线与纬线相切于晨昏北(南)点。
晨昏线与赤道相互平分。
②只在春分日和秋分日时，晨昏线为南北走向，即晨昏线与经线圈重合(如图2)；太阳直射北半球时，晨线为西北—东南走向(如图3中AB)，昏线为东北—西南走向；太阳直射南半球时，晨线为东北—西南走向，昏线为西北—东南走向。
图2a．晨昏线与经线重合，判断为二分日图3b．晨昏线与极圈相切，判断为二至日③晨昏北点到北极点的纬度差＝晨昏南点到南极点的纬度差＝直射点到赤道的纬度差＝直射点的纬度度数。
④太阳直射点的纬度与切点的纬度之和始终等于90°(互余)。
(2)面面关系①二至日时晨昏圈平面与赤道面的夹角为66°34′。
②二分日时晨昏圈平面与赤道面的夹角为90°。
晨昏圈平面与某一经线圈所在平面重合。
③地球公转轨道面始终与赤道面呈23°26′的夹角。
4．五点——晨赤点、昏赤点、晨昏北点、晨昏南点、太阳直射点图4(1)晨赤点：晨线与赤道的交点，地方时为6：00。
如图4中C点。
(2)昏赤点：昏线与赤道的交点，地方时为18：00。
如图4中A点。
(3)晨昏北点：晨线与昏线在北半球的交点，也是晨(昏)线上最北的点。
北点(图4中D点)0时北昼，北点12时北夜(当晨昏北点为0：00时，其北方为极昼；当晨昏北点为12：00时，其北方为极夜)。
(4)晨昏南点：晨线与昏线在南半球的交点，也是晨(昏)线上最南的点。
南点0时南昼，南点12时南夜。
(5)太阳直射点：即日心和地心的连线与地球表面的交点(如图4中B点)。
太阳高度为90°。
地方时为12：00。
它与晨赤点、昏赤点的经度差为90°。
(6)直射点向北90°为晨昏北点；直射点向南90°为晨昏南点；直射点向东90°为昏赤点(在赤道上)；直射点向西90°为晨赤点(在赤道上)。
【典例剖析】(2012·四川文综，10～11)下图是以极点为中心的东半球图。
此刻，曲线MN上各点太阳高度为0°，MN与EP相交于N点，该季节，北美大陆等温线向南凸出。
读图完成(1)～(2)题。
(1)由图文信息可知( )。
A．M位于N的西北方向B．悉尼正值少雨的季节C．此季节是南极考察的最佳时期D．这一天甲地日出时刻早于乙地(2)图示时刻( )。
A．东经10°各地处于夜B．澳大利亚与巴西不在同一日C．全球属于夜的范围大于昼D．地球位于公转轨道远日点附近【审答流程】 (一)获取和解读地理信息(1)从文字中获取信息从“以极点为中心的东半球图”可获取“图中经度范围是从20°W向东到160°E”的信息。
从“曲线MN上各点太阳高度为0°”可获取“MN为晨昏线”的信息。
从“该季节，北美大陆等温线向南凸”可获取“该季节的北半球冬季、南半球夏季”的信息。
(2)从图中获取信息(二)调动和运用地理知识解题答案(1)C (2)B[学以致用]“地球部分地区昼夜分布示意图”中的阴影部分表示黑夜，其余部分表示白昼。
读图回答问题。
(1)据图判断，太阳直射点的地理坐标是____________；甲、乙、丙三地的月份与日期是____________。
(2)比较甲、乙、丙三地，一年中昼夜长短变化最小的是_____地。
(3)一年中甲、乙、丙三地正午太阳高度变化幅度是( )。
A．甲地最大B．乙地最大C．丙地最大D．三地相同(4)甲、乙、丙三地至少需要再过________小时才能全部进入新的一天，届时甲地的地方时是________日________点。
(5)丙地所属气候类型是____________，该地在图示季节的气候特征是____________。
解析第(1)题，根据地球自转方向可以判断出该图是以北极点为中心的极地投影图。
北极圈及其以北地区出现极夜，可判断出太阳直射南回归线(12月22日)。
甲所在经线为白昼的平分线，故太阳直射(23°26′S,180°)。
第(2)题，赤道上昼夜等长即昼夜长短变化为0，极圈及其以内地区能出现极昼和极夜现象，昼夜长短变化最大。
由极圈到赤道昼夜长短变化逐渐变小。
从图中可以看出乙最靠近赤道，昼夜长短变化最小。
第(3)题，太阳直射点在南北回归线之间来回移动，即回归线到极点的正午太阳高度变化幅度一致，都约为47°，故选项D正确。
第(4)题，甲、乙、丙三地相比，丙时间最晚，为12月22日8时，要想进入新的一天应再过16小时即12月23日0时，此时甲地时间为12月23日4时。
第(5)题，该图是以北半球为中心的投影图，根据经纬度分布规律可读出丙的地理位置为(120°E,30°N)，位于我国亚热带季风气候区，冬季低温少雨。
答案(1)(180°，23°26′S)12月22日(2)乙(3)D (4)16 23 4(5)亚热带季风气候低温少雨专题三光照图类试题的常用解法1．图图转换的空间思维法解决日照图问题，需要足够的立体几何知识基础，要能够把平面图转换成立体图，也要能把立体图转换成平面图。
前面列举的侧视图、立体图和俯视图要能够相互转换，在进行图形转换时要能够将一幅图的点正确转绘到另一幅图上。
如下图：2．对称思维法很多地理事物或地理现象在南北半球、昼夜半球都存在对称现象，因此，在解决许多实际问题时都要用到对称思维。
例如：(1)当66°34′N以北出现极昼现象时，66°34′S以南一定出现极夜现象；晨昏圈与70°N相切时，它一定同时与70°S相切。
(2)晨昏圈一定平分赤道。
由此可以推出，晨线与赤道交点所在经线地方时为6：00，昏线与赤道交点所在经线地方时为18：00。
(3)一天的正午为12：00，上午和下午的时间等长，日出与日落时间关于正午对称。
(4)南北半球季节相反。
北半球为冬季，南半球就是夏季；北半球为春季，南半球为秋季。
反之亦然。
(5)太阳直射北半球时，全球(除极昼、极夜区域外)日出方位均为东北，日落方位就一定是西北；太阳直射南半球时，全球(除极昼、极夜区域外)日出方位均为东南，日落方位就一定是西南。
(6)北半球某纬度的昼长与南半球同纬度夜长相等。
理论上，某地昼长最大值与昼长最小值之和为24小时。
3．添加辅助线的割补思维法近几年的高考命题，常常利用局部日照图考查考生的空间想象能力和逻辑思维能力。
要正确解答此类试题，应树立“全局”观点，即把局部图恢复为整体图。
局部图一般均可用“补”的办法回归至全图。
试题命制者之所以要将一个本来完整的图形割下一块来，就是为了考查考生的空间想象能力，而我们应将陌生的图形还原成我们熟悉的图。
例如：下面图1中A、B两点分别是晨线、昏线与30°N纬线圈的交点。
图2是利用添加辅助线法还原的日照图全图。
4．基础的数学计算法不少同学在解地理题目的时候，不善于灵活地进行思维方式的转换，其实，日照图的有些题目，如果用数学思维的方法解决，有时会更简单。
【典例剖析】(2011·四川文综，10～11)右图为经纬网图。
图中A点位于南纬68度，AB为晨昏线的一段；此刻，北京处于白昼；近期，C地日出时刻越来越早。
据题设条件回答(1)～(2)题。
(1)此刻，与北京日期不相同的是( )。
