plc试题及答案一、选择题（每题2分，共20分）1. PLC的全称是（）。
A. 可编程逻辑控制器B. 可编程线性控制器C. 可编程逻辑计算器D. 可编程逻辑控制板2. PLC的编程语言不包括（）。
A. 梯形图B. 功能块图C. 指令列表D. 汇编语言3. PLC的输入/输出接口通常是指（）。
A. 模拟量输入/输出B. 数字量输入/输出C. 通信接口D. 所有选项4. 在PLC中，用于实现顺序控制的编程方法是（）。
A. 梯形图B. 功能块图C. 状态机D. 指令列表5. PLC的扫描周期主要受（）影响。
A. 程序复杂度B. 硬件性能C. 外部负载D. 所有选项6. PLC的输出接口通常连接的是（）。
A. 传感器B. 执行器C. 显示器D. 所有选项7. PLC的输入接口通常连接的是（）。
A. 传感器B. 执行器C. 显示器D. 所有选项8. PLC的编程软件通常用于（）。
A. 编写程序B. 调试程序C. 模拟运行D. 所有选项9. PLC的存储器中，用于存储用户程序的是（）。
A. ROMB. RAMC. EPROMD. EEPROM10. PLC的输出方式不包括（）。
A. 继电器输出B. 晶体管输出C. 可控硅输出D. 模拟量输出二、填空题（每题2分，共20分）1. PLC的编程语言中，_________是最基本的编程语言。
2. PLC的输入/输出模块可以处理的信号类型包括_________和_________。
3. PLC的扫描周期包括_________和_________两个阶段。
4. 在PLC的程序中，_________指令用于实现定时功能。
5. PLC的输出接口可以控制的设备类型包括_________和_________。
6. PLC的编程软件通常包括_________、_________和_________等功能。
7. PLC的存储器中，_________用于存储系统程序，而_________用于存储用户程序。

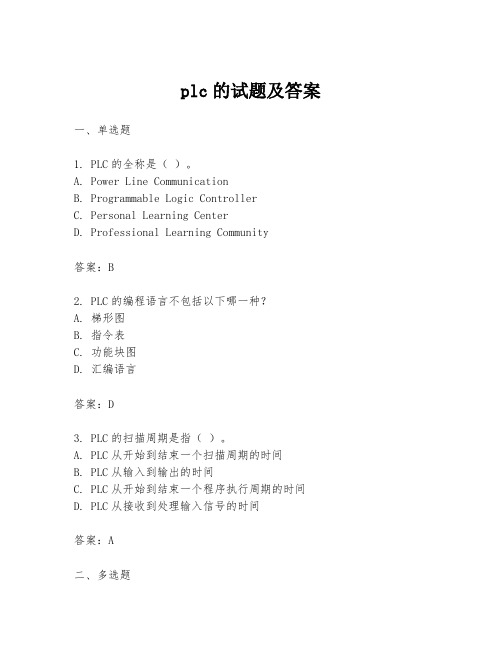

plc的试题及答案一、单选题1. PLC的全称是（）。
A. Power Line CommunicationB. Programmable Logic ControllerC. Personal Learning CenterD. Professional Learning Community答案：B2. PLC的编程语言不包括以下哪一种？A. 梯形图B. 指令表C. 功能块图D. 汇编语言答案：D3. PLC的扫描周期是指（）。
A. PLC从开始到结束一个扫描周期的时间B. PLC从输入到输出的时间C. PLC从开始到结束一个程序执行周期的时间D. PLC从接收到处理输入信号的时间答案：A二、多选题1. PLC的输入输出接口包括（）。
A. 继电器B. 晶体管C. 晶体管输出D. 继电器输出答案：A、B、C、D2. PLC的典型应用领域包括（）。
A. 制造业B. 交通控制C. 医疗设备D. 家庭自动化答案：A、B、C三、判断题1. PLC是一种通用的工业控制计算机。
（）答案：正确2. PLC只能用于简单的开关控制。
（）答案：错误四、填空题1. PLC的CPU是（）的核心部件。
答案：中央处理单元2. PLC的I/O模块用于连接（）和（）。
答案：输入设备、输出设备五、简答题1. 简述PLC的工作原理。
答案：PLC通过编程来实现对输入信号的接收、处理和输出信号的发送，从而控制机械设备的运行。
2. PLC与继电器控制系统相比有哪些优势？答案：PLC具有更高的可靠性、灵活性、扩展性和维护性，同时可以减少硬件的使用，节省空间和成本。
六、计算题1. 如果一个PLC的扫描周期为10ms，那么在1分钟内它能完成多少次扫描？答案：1分钟=60000ms，所以扫描次数=60000ms/10ms=6000次。
七、编程题1. 编写一个简单的PLC程序，实现当输入按钮被按下时，继电器闭合。
答案：（此处假设使用梯形图编程）- 输入按钮I0.0- 输出继电器Q0.0- 程序：I0.0 -> Q0.0八、案例分析题1. 某生产线需要实现自动控制，要求当传感器检测到产品时，传送带启动，产品通过后传送带停止。
plc考试试题及答案PLC（可编程逻辑控制器）是现代工业自动化领域中重要的控制设备，用于实现自动化控制系统的逻辑运算和信号处理。
在PLC的控制系统中，PLC考试是评估和验证工程师对PLC原理和应用的理解和应用能力的重要环节。
本文将介绍一些常见的PLC考试试题及答案。
一、选择题1. PLC是指（）。
A. 可编程逻辑控制器B. 产品流程线控制C. 电脑网络控制D. 光电传感控制答案：A. 可编程逻辑控制器2. 下面哪种是常见的PLC程序设计语言？A. C++B. JavaC. Ladder图（LD）D. HTML答案：C. Ladder图（LD）3. PLC的输入信号可以是（）。
A. 模拟信号B. 数字信号C. 电压信号D. 所有上述选项答案：D. 所有上述选项4. PLC的输出信号通常用于（）。
A. 控制执行器B. 接收传感器信号C. 监测电流电压D. 读取模拟输入答案：A. 控制执行器5. PLC的工作原理是基于（）。
A. 二进制逻辑运算B. 数据库管理C. 图像识别D. 机器学习算法答案：A. 二进制逻辑运算二、填空题1. PLC是由（）组成的控制器。
答案：中央处理器、内存、输入输出（I/O）模块2. PLC的常见编程语言包括（）。
答案：Ladder图（LD）、指令表（IL）、字符串表达式（ST）、功能块图（FBD）等3. PLC程序中，常用的逻辑运算包括（）。
答案：与（AND）、或（OR）、非（NOT）、异或（XOR）等4. PLC的输入信号通常通过（）模块接入。
答案：数字输入（DI）或模拟输入（AI）模块5. PLC的输出信号通常通过（）模块输出。
答案：数字输出（DO）或模拟输出（AO）模块三、案例题某工厂使用PLC控制器对一条生产流水线进行控制，其中包括一个传送带，用于将产品从A工位运送至B工位。
传送带上有一个光电传感器S1，检测产品是否到达B工位，当检测到产品时，输出一个信号给PLC控制器。
plc考试题及答案PLC考试题及答案一、选择题1. PLC的全称是：A. 可编程逻辑控制器B. 个人电脑C. 可编程逻辑计算机D. 个人逻辑控制器答案：A2. PLC的工作原理基于：A. 循环扫描B. 顺序扫描C. 随机扫描D. 并行扫描答案：A3. 下列哪个不是PLC的输入设备：A. 按钮B. 传感器C. 继电器D. 接触器答案：D二、填空题1. PLC的三个基本组成部分包括______、CPU和输出设备。
答案：输入设备2. PLC的编程语言主要有梯形图、______、语句表和结构文本。
答案：指令列表3. PLC的扫描周期包括输入处理、______和输出处理。
答案：程序执行三、简答题1. 简述PLC的工作原理。
答案：PLC的工作原理基于循环扫描。
PLC首先接收输入设备的状态，然后CPU根据输入状态和用户编写的程序进行逻辑运算，最后输出结果到输出设备。
2. PLC在工业自动化中有哪些应用？答案：PLC在工业自动化中的应用非常广泛，包括但不限于生产线的自动控制、机械设备的监控、过程控制、数据采集与处理等。
四、计算题1. 如果一个PLC的扫描周期为10ms，计算在1分钟内它能完成多少次扫描。
答案：1分钟 = 60,000ms，所以扫描次数 = 60,000ms / 10ms = 6,000次。
五、论述题1. 论述PLC在现代工业自动化中的重要性。
答案：PLC在现代工业自动化中扮演着核心角色。
它们提供了一种可靠、灵活且成本效益高的解决方案，用于实现各种工业过程的自动化控制。
PLC的可编程特性允许它们适应不同的应用需求，提高生产效率，降低人工成本，并增强系统的可维护性。
此外，PLC的高级功能，如网络通信和远程监控，进一步提高了工业过程的透明度和可控性。
plc电气工程师考试题及答案一、单项选择题（每题2分，共20分）1. PLC的全称是（）。
A. 可编程逻辑控制器B. 可编程逻辑计算机C. 可编程逻辑处理器D. 可编程逻辑设备答案：A2. PLC的扫描周期包括哪些阶段？（）A. 输入采样、程序执行、输出刷新B. 输入采样、程序执行、输出处理C. 输入处理、程序执行、输出采样D. 输入采样、程序执行、输出处理答案：A3. 以下哪个不是PLC的输入设备？（）A. 按钮B. 传感器C. 继电器D. 显示器答案：D4. PLC的输出设备通常包括（）。
A. 接触器和继电器B. 传感器和按钮C. 显示器和指示灯D. 按钮和开关答案：A5. PLC的编程语言中，梯形图属于（）。
A. 顺序功能图B. 功能块图C. 文本编程语言D. 图形编程语言答案：D6. PLC的存储器中，哪部分用于存储程序？（）A. RAMB. EPROMC. ROMD. EEPROM答案：B7. PLC的I/O模块中，DI表示（）。
A. 模拟输入B. 数字输入C. 模拟输出D. 数字输出答案：B8. PLC的I/O模块中，DO表示（）。
A. 模拟输入B. 数字输入C. 模拟输出D. 数字输出答案：D9. PLC的扫描周期中，程序执行阶段的主要任务是（）。
A. 读取输入状态B. 执行程序逻辑C. 更新输出状态D. 存储程序数据答案：B10. PLC的通信方式中，RS-232C通常用于（）。
A. 长距离通信B. 短距离通信C. 无线通信D. 光纤通信答案：B二、多项选择题（每题3分，共15分）1. PLC的主要特点包括（）。
A. 高可靠性B. 易于编程C. 强大的功能D. 价格低廉答案：ABC2. PLC在工业自动化中主要应用于（）。
A. 过程控制B. 运动控制C. 数据处理D. 通信联网答案：ABCD3. PLC的输入设备可以包括（）。
A. 按钮B. 传感器C. 继电器D. 触摸屏答案：ABCD4. PLC的输出设备可以包括（）。
plc考试试题及答案PLC（可编程逻辑控制器）是工业自动化领域常用的控制设备，广泛应用于生产线、机械设备等领域。
掌握PLC的知识和技能对于从事自动化控制的工程师和技术人员来说至关重要。
下面将介绍一些常见的PLC考试试题及答案，希望对大家复习和备考有所帮助。
一、选择题1. PLC的英文全称是什么？A. Programmable Logistics ControllerB. Programmable Logic ComputerC. Programmable Logic ControllerD. Programmable Language Controller答案：C. Programmable Logic Controller2. 下列哪个不是PLC的典型应用领域？A. 工业生产线控制B. 机器人控制C. 家用电器控制D. 汽车自动化控制答案：C. 家用电器控制3. PLC的工作原理是通过什么来实现的？A. 逻辑运算B. 数学运算C. 物理运算D. 化学运算答案：A. 逻辑运算二、填空题4. PLC的基本组成包括________、________、________和________。
答案：中央处理器（CPU）、内存、输入模块、输出模块5. PLC的程序是用________语言编写的。
答案：梯形图6. PLC的输入信号通常是________信号，输出信号通常是________信号。
答案：数字，模拟三、简答题7. 请简要说明PLC在工业自动化中的优势及应用。
答案：PLC具有高可靠性、易程序、对外界环境干扰能力强等优势，广泛应用于工业生产线、机械设备、自动化控制系统等领域。
通过PLC可以实现自动控制、逻辑运算、数据处理等功能，提高生产效率、降低人工成本、提高产品质量。
8. 请简要描述PLC的工作原理及基本功能。
答案：PLC的工作原理是通过输入模块获取外部信号，经过中央处理器（CPU）的处理逻辑运算后，控制输出模块输出信号，实现对系统的控制。
高级工plc实操试题及答案高级工PLC实操试题及答案一、选择题（每题5分，共20分）1. PLC的全称是什么？A. 可编程逻辑控制器B. 可编程逻辑计算机C. 可编程逻辑电路D. 可编程逻辑设备答案：A2. PLC的输入/输出接口通常采用什么类型的信号？A. 模拟信号B. 数字信号C. 射频信号D. 光信号答案：B3. PLC的扫描周期主要受哪些因素影响？A. CPU的处理速度B. 程序的复杂程度C. 外部设备的响应时间D. 所有以上因素答案：D4. PLC的编程语言中，梯形图属于哪一种类型？A. 汇编语言B. 高级语言C. 专用语言D. 机器语言答案：C二、填空题（每题5分，共20分）1. PLC的扫描过程包括输入采样、______、输出刷新三个主要阶段。
答案：程序执行2. PLC中，______是指PLC的CPU在执行程序时，从输入端口读取外部信号的过程。
答案：输入采样3. PLC的输出接口通常采用______输出方式，以驱动外部负载。
答案：晶体管4. 在PLC中，______指令用于控制程序的分支和跳转。
答案：跳转三、简答题（每题10分，共20分）1. 简述PLC在自动化生产线中的应用。
答案：PLC在自动化生产线中主要应用于控制生产线上的各个设备，如传送带、机器人、传感器等，以实现生产过程的自动化和优化，提高生产效率和产品质量。
2. 描述PLC的故障诊断方法。
答案：PLC的故障诊断方法包括：1) 观察PLC的状态指示灯，如电源灯、运行灯等；2) 检查输入输出接口的状态；3) 利用PLC的自诊断功能，如查看错误代码；4) 通过编程软件进行程序调试和故障追踪。
四、实操题（每题10分，共40分）1. 设计一个简单的PLC控制程序，实现电机的启动和停止控制。
答案：参考程序如下：```// 假设启动按钮为I0.0，停止按钮为I0.1，电机控制输出为Q0.0 IF I0.0 THENQ0.0 := TRUE;ELSE IF I0.1 THENQ0.0 := FALSE;END_IF;```2. 编写一个PLC程序，实现对温度传感器信号的监控，当温度超过设定值时，自动启动冷却系统。
plc考试题及答案PLC考试题及答案一、选择题（每题2分，共20分）1. PLC的全称是（）。
A. 可编程逻辑控制器B. 可编程线性控制器C. 可编程逻辑计算机D. 可编程逻辑电路答案：A2. PLC的工作原理是基于（）。
A. 继电器控制B. 模拟控制C. 计算机控制D. 人工智能控制答案：A3. 下列哪个不是PLC的输入设备（）。
A. 按钮B. 传感器C. 显示器D. 继电器答案：C4. PLC的输出设备不包括（）。
A. 接触器B. 指示灯C. 电机D. 按钮答案：D5. PLC的扫描周期包括（）。
A. 输入扫描、程序执行、输出扫描B. 程序执行、输入扫描、输出扫描C. 输出扫描、程序执行、输入扫描D. 输入扫描、输出扫描、程序执行答案：A6. PLC的编程语言不包括（）。
A. 梯形图B. 指令表C. 功能块图D. 汇编语言答案：D7. PLC的存储器中，用于存储程序的是（）。
A. RAMB. EPROMC. EEPROMD. ROM答案：B8. PLC的输出接口电路中，晶体管输出型适用于（）。
A. 交流负载B. 直流负载C. 感性负载D. 容性负载答案：B9. PLC的输入接口电路中，光电耦合器的作用是（）。
A. 隔离B. 放大C. 转换D. 滤波答案：A10. PLC的通信接口不包括（）。
A. RS-232B. RS-485C. USBD. 以太网答案：C二、填空题（每题2分，共20分）1. PLC的英文全称是 _________，中文全称是 _________。
答案：Programmable Logic Controller；可编程逻辑控制器2. PLC的三个基本功能是 _________、 _________ 和 _________。
答案：输入/输出控制；程序运行；通信3. PLC的输入设备包括 _________、 _________ 和 _________ 等。
答案：按钮；传感器；开关4. PLC的输出设备包括 _________、 _________ 和 _________ 等。
电气控制PLC题库+答案一、单选题（共60题，每题1分，共60分）1.电磁调速异步电动机的基本结构形式分为______两大类。
A、整体式和独立式B、组合式和分立式C、组合式和整体式D、整体式和分立式正确答案：C2.接触器线圈工作电压与所控制电路电压____ 。
A、应—致B、接近C、大于D、小于正确答案：A3.步进电动机在“三相六拍”的通电方式时，定子的状态每改变一次，转子应该转过的角度是A、15°B、45°C、60°D、30°正确答案：A4.接触器上“NO”代表_____A、常闭B、常开C、线圈D、电源正确答案：B5.步进电动机的转速主要由下列的那个参数确定____A、输入电流量B、脉冲频率C、输入电压值D、脉冲宽度正确答案：B6.刀开关正确的安装方位在合闸后操作手柄向____A、右B、上C、下D、左正确答案：B7.符号RM10表示____ 熔断器。
A、有填料封闭管式B、螺旋式C、无填料封闭管式D、插入式正确答案：C8.直接启动用的闸刀开关的额定容量不小于电动机额定电流的____。
A、5B、3C、15D、10正确答案：B9.安装螺旋式熔断器时，熔断器______的接线端应装在上方，并与电源线连接。
A、动触点B、静触点C、下接线板D、上接线板正确答案：C10.数控机床的性能很大程度上取决于____的性能。
A、伺服系统B、位置检测系统C、计算机运算D、机械结构正确答案：A11.交流伺服电动机的实质是一台______感应电动机。
B、两相C、三相D、视需求而定正确答案：B12.数控系统RS232接口主要作用是_____A、断电保护B、与外部设备相连C、主轴接口D、驱动接口正确答案：B13.交—直—交变频器按调压方式可分为_____A、有环流与无环流B、正弦波与方波C、电压型与电流型D、PAM与PWM正确答案：D14.电气原理图依据通过的电流的大小分为____A、辅助电路和控制电路B、主电路和照明电路C、辅助电路和照明电路D、主电路和辅助电路正确答案：D15.低压电器按其在电气控制中的作用可以分为____A、控制类和保护类B、自动切换电器和非自动切换电器C、手动和自动D、低压配电电器和低压控制电器正确答案：A16.断电延时的时间继电器，当线圈通电时触头——动作。
plc技能试题及答案一、单选题（每题2分，共10分）1. PLC的全称是：A. 可编程逻辑控制器B. 可编程逻辑计算机C. 可编程逻辑电路D. 可编程逻辑设备答案：A2. PLC的编程语言不包括以下哪种？A. 梯形图B. 功能块图C. 汇编语言D. 结构化文本答案：C3. 下列哪个不是PLC的主要组成部分？A. 中央处理单元B. 输入/输出模块C. 电源模块D. 人机界面答案：D4. PLC的扫描周期主要受哪个因素的影响？A. 程序复杂度B. 程序大小C. 程序运行时间D. 程序运行时间答案：A5. PLC的输入/输出接口通常采用哪种类型的信号？A. 模拟信号B. 数字信号C. 混合信号D. 光信号答案：B二、判断题（每题1分，共5分）1. PLC的程序存储在RAM中，断电后程序会丢失。
（）答案：错误2. PLC的输出可以直接驱动交流电动机。
（）答案：错误3. PLC的输入模块可以接收多种类型的信号，如开关量和模拟量。
（）答案：正确4. PLC的扫描周期越长，其响应速度越快。
（）答案：错误5. PLC的编程软件可以用于程序的编写、调试和监控。
（）答案：正确三、简答题（每题5分，共10分）1. 简述PLC的主要功能。
答案：PLC的主要功能包括逻辑控制、顺序控制、定时控制、计数控制、数据处理和通信等。
2. 描述PLC在工业自动化中的作用。
答案：PLC在工业自动化中的作用主要是实现设备的自动化控制，提高生产效率和可靠性，减少人工干预，同时通过程序的灵活编写，可以快速适应生产过程中的变化需求。
四、编程题（每题15分，共30分）1. 编写一个简单的PLC程序，实现以下逻辑：当启动按钮被按下时，启动电机；当停止按钮被按下时，停止电机。
答案：（此处省略具体的PLC编程代码）2. 设计一个PLC程序，用于控制一个简单的交通信号灯系统。
要求红灯亮5秒后变绿灯，绿灯亮5秒后变黄灯，黄灯亮2秒后变红灯。
答案：（此处省略具体的PLC编程代码）五、案例分析题（每题20分，共20分）某工厂生产线的PLC控制系统出现故障，导致生产线停止工作。
全国职业技术资格PLC工程师认证考试考试时间120分钟，总分100分一、填空题（将正确答案填入下列空白处，每题1分，共10分）1. 触点系统的结构形式有桥式触点、指形触点。
2. 工作在交流电压1200 V、或直流电压1500V及以下的电路中起通断、保护、控制或调节作用的电器产品叫低压电器。
3. 交流接触器的触点系统分为主触点和辅助触点，用来直接接通和分断交流主电路和控制电路。
4. 热继电器有多种结构形式，最常用的是双金属片结构，即由两种不同膨胀系数的金属片用机械碾压而成，一端固定，另一端为自由端。
5. 熔断器主要作为电路的短路保护元件。
6. 三相笼型异步电动机的制动方法一般采用机械制动和电气制动，其中电气制动方法有：反接制动、能耗制动、再生制动等。
7. 电气控制系统中常用的保护环节有短路保护、过电流保护、欠压保护、失电压保护、欠电压保护、过电压保护及弱磁保护等。
8. PLC的基本结构由中央处理器（CPU）、存储器、输入输出接口、电源、扩展接口、通信接口、编程工具、智能I/O接口、智能单元等组成。
9. 按PLC物理结构形式的不同，可分为整体式和模块式两类。
10. PLC常用的编程语言有：梯形图、指令表、高级语言。
二、选择题（下列每题只有一个正确答案，将正确答案的代号填入括号内，每题1分，共25分）1. 判断交流或直流接触器的依据是：（ B ）A、线圈电流的性质B、主触点电流的性质C、主触点的额定电流D、辅助触点的额定电流2. 用于使自动空气开关远距离断开电路的是：（ C ）A、过电流脱扣器B、欠电压脱扣器C、分励脱扣器D、自由脱扣器3. 熔断器作为短路保护的电器，它是（ B ）于被保护电路中的。
A、并接B、串接C、串接或并接都可以4. 电磁式交流接触器和交流继电器的区别是：（A ）A. 交流接触器有短路环，而继电器没有B. 交流接触器有主、辅助触点之分，而继电器没有C. 没有区别5. 下列对PLC输入继电器的描述正确的是：（A ）A. 输入继电器的线圈只能由外部信号来驱动B. 输入继电器的线圈只能由程序来驱动C. 输入继电器的线圈既可以由外部信号来驱动又可以由程序来驱动6. 把线圈额定电压为220V的交流接触器线圈误接入380V的交流电源上会发生的问题是：（ C ）A. 接触器正常工作B. 接触器产生强烈震动C. 烧毁线圈D. 烧毁触点7. 中间继电器的电气符号是：（C ）A. SBB. KTC. KAD. KM8. 分析电气原理图的基本原则是：（ C ）A、先分析交流通路B、先分析直流通路C、先分析主电路、后分析辅助电路D、先分析辅助电路、后分析主电路9. 可编程序逻辑控制器PLC产生于1969年，最初只具备逻辑控制、定时、计数等功能，主要是用来取代（C）A.手动控制B.自动控制C.继电接触器控制D.交直流控制10. 下列对PLC软继电器的描述，正确的是：（ A ）A. 有无数对常开和常闭触点供编程时使用B. 只有2对常开和常闭触点供编程时使用C. 不同型号的PLC的情况可能不一样D. 以上说法都不正确11. ST指令的作用是：（ A ）A、用于单个常开触点与母线连接B、用于单个常闭触点与上面的触点并联连接C、用于单个常闭触点与前面的触点串联连接D、用于单个常开触点与上面的触点并联连接12. PLC自控系统中,温度控制,可用( )扩展模块A.FX2N－4ADB.FX2N－4DAC.FX2N-4AD-TCD.FX0N－3A13. 三菱FX系列PLC普通输入点,输入响应时间大约是多少( )ms?A 100 ms ，B。
10ms C。
15 ms D。
30 ms14. FX2N系列最多能扩展到多少个点（ D ）A．30 B。
128 C1000 D。
25615. M8013脉冲占空比是多少? （ A）A．50% B。
100% C。
40% D。
60%16. 三菱PLC中,16位内部计数器,计数数值最大可设定为（ B ）A.32768B.32767C.10000D.10000017. FX系列PLC中LDP,表示( B )指令A.下降沿B.上升沿C.输入有效D.输出有效18. 下述对PLC存储器描述错误的是：（ A ）A、存放输入信号B、存放用户程序C、存放数据D、存放系统程序19. 手动控制电器是自动控设备中不可缺少的器件，常用的有（ B ）A.接触器制B.刀开关C.中间继电器D.时间继电器20.FX主机,读取特殊扩展模块数据,应采用哪种指令（ D ）A. PIDB.TOC.RSD. FROM21. FX系列PLC中,16位加法指令应用（ B ）A.DADDB.ADDC.SUBD.MUL22. FX系列PLC中,16位的数值传送指令（ B ）A.DMOVB.MOVC.MEAND.RS23.步进电机的控制脉冲的电压一般是多少（ C ）A.DC24VB.DC12VC.DC5VD.AC220V24.触摸屏实现数值输入时,要对应PLC内部的（ A ）A.输入点XB.输出点YC.数据存贮器DD.定时器25.触摸屏实现换画面时,必须指定（ B ）A.当前画面编号B.目标画面编号C.无所谓D.视情况而定三. 判断题（下面各题正确的在括号内划 T ，错误的在括号内划 F ，每题1分，共25分）1. 电磁式交流接触器的铁心端面上必须安装一个铜制的短路环。
（√）2. 产生电弧的条件是：A、在大气中断开电路 B、被断开电路中有电流通过C、断开后触点两端有电压。
（√）3. 交流接触器在灭弧装置损坏的情况下也可以使用。
（×）4. 安装刀开关时，刀开关在合闸状态下手柄应该向上，不能倒装和平装，以防止闸刀松动落下时误合闸。
（√）5. 一般情况下，速度继电器有两对常开触点和两对常闭触点，当电动机带动其转子向某方向运行达到某一转速时，有一对常开触点接通，常闭触点断开，所以速度继电器可以用于电机的制动控制。
（√）6. PLC的输出继电器的线圈不能由程序驱动，只能由外部信号驱动（×）7. PLC的输出线圈可以放在梯形图逻辑行的中间任意位置。
（×）8. PLC的软继电器编号可以根据需要任意编写。
（√）9. 在绘制电气元件布置图时，重量大的元件应放在下方，发热量大的元件应放在上方。
（√）10. 在设计PLC的梯形图时，在每一逻辑行中，并联触点多的支路应放在左边。
（√）11.为了避免误操作，通常将控制按钮的按钮帽做成不同颜色，且常用红色表示停止按钮，绿色表示启动按钮。
（√）12.在设计PLC的梯形图时，在每一逻辑行中，串联或并联触点的位置可以根据控制要求调整。
（×）13.只要外加电压不变化，交流电磁铁的吸力在吸合前、后是不变的。
（×）14.当用电脑编制PLC的程序时，即使将程序存储在电脑里，PLC也能根据该程序正常工作，但必须保证PLC与电脑正常通讯。
（×）15.PLC对监控定时器的复位是在初始化阶段进行的。
（×）16.输入映像寄存器的清零工作是在CPU自诊断阶段进行的（×）17.将PLC的应用程序输入到PLC的用户程序存储器后如果需要更改，只需要将程序从PLC 读出予以修改，然后再下载到PLC即可。
（√）18.当PLC的“BATTERY”（电池）指示灯闪烁时，表示该PLC的内部电池的电量低，必须在一周内予以更换，否则用户程序会丢失。
（√）19.PLC对输入状态变化的响应一般没有滞后。
（×）20 输出锁存器状态保持一个循环周期。
（√）21. 输入滤波电路会延长PLC输出对输入的滞后。
（√）22．热继电器是利用电流的热效应原理实现电动机的过载保护（√）23. 所谓PLC的容量是指输入/输出点数的多少及扩充的能力。
（√）24. 若PLC内部的监控定时器申请中断，则说明系统出现了问题。
（√）25．三相笼型异步电动机采用直接起动的电动机的容量一般小于20KW（×）四、问答题（每题5分，共20分）1. 既然在电动机的主电路中装有熔断器，为什么还要装热继电器?装有热继电器是否就可以不装熔断器?为什么?答：1、因为熔断器的主要作用是作为电路的短路保护元件，而热继电器的主要作用是作为电动机的长期过载保护元件，所以在电动机的主电路中装有熔断器，还需要装热继电器。
不可以。
因为熔断器和热继电器的保护功能不同，热继电器具有热惯性，在电路过载时不能瞬时动作而切断电源，而熔断器可以在电路发生短路故障时瞬时切断电源而起保护作用。
2. 简述下列电路的工作过程。
（5分）答：工作过程启动：按下启动按钮SB2，线圈KM1和KM3得电，KM1的辅助触头自保，电动机进入星形接法的连续运行状态，当达到设定的时间时，KT断开，KM3失电，定时器KT的常开触头闭合，KM2得电，KM2的常开触头自锁，电动机进入三角形接法，电机电进入正式工作状态。
停止：当按下SB1时，线圈KM1和KM2失电，电动机停止工作。
3. 写出下面梯形图的程序语句。
（5分）解：LD X0AND X1LDI X5AND X6ORBLDI X2AND X3OR X7ANBDNI X4OUT Y04. 下列电路为三相笼型电机单向旋转连续控制电路，当按下启动按钮SB2时，交流接触器KM不工作，试分析故障原因。
（5分,）1.熔断器FU1、FU2烧毁或接触不良；2.按钮SB1、SB2损坏或触点接触不良；3.热继电器FR故障或常闭触点断开；4.交流接触器故障；5.线路故障。
五、程序设计题（每题10分，共20分）1. 如图：按钮:X0门铃:Y0写出程序，要求:按一次按钮,门铃响2S，停止3S，响5次后停止。
解：门铃程序如下，2.用PLC控制电动机M，要求实现点动连续混合控制，即按下按钮SB1电动机M连续运转；按下按钮SB2，电动机M点动；按下按钮SB3，电动机M停止；设计其梯形图程序并分析程序功能。
要求，注明各个I/O点的分配及功能。
（10分）解：I/O点的分配及功能。
