plc基础知识试题（附答案）一、单项选择（30分）1、PLC是在什么控制系统基础上发展起来的A、电控制系统B、单片机C、工业电脑D、机器人正确答案：A2、一般而言,PLC的I/O点数要冗余多少?A、10%B、5%C、15%D、20%正确答案：A3、PLC设计规范中,RS232通讯的距离是多少?A、1300MB、200MC、30MD、15M正确答案：D4、PLC的RS485专用通讯模块的通讯距离呢?A、1300MB、200MC、500MD、15M正确答案：C5、工业中控制电压一般是多少伏A、24VB、36VC、110VD、220V正确答案：A6、工业中控制电压一般是直流还是交流A、交流B，直流C、混合式D、交变电压正确答案：B7、请写出电磁兼容性英文缩写、A、MACB、EMCC、CMED、AMC正确答案：B8、在PLC自控系统中,对于温度控制,可用什么扩展模块A、FX2N－4ADB、FX2N－4DAC、FX2N-4AD-TCD、FX0N－3A正确答案：C9、三菱FX系列PLC普通输入点,输入响应时间大约是多少ms?A 100 m s ，B、10ms C、15 m s D、30 m s正确答案B10、FX1S系列最多可以有多少个点的PLC?A、30B、128 C 256 D、1000正确答案：A11、FX1N系列最多能扩展到多少个点A、30B、128 C 256 D、1000正确答案：B12、FX2N系列最多能扩展到多少个点A、30B、128 C 256 D、1000正确答案：C13、M8013的脉冲输出周期是多少?A、5秒，B、13秒C、10秒D、1秒正确答案：D14、M8013的脉冲的占空比是多少?A、50%B、100%C、40%D、60%正确答案：A15、P LC外部接点坏了以后,换到另外一个好的点上后,然后要用软件中的哪个菜单进行操作A、寻找B、替换C、指令寻找正确答案：B16、PLC电池电压降低至下限,应怎么处理:A、没关系B、及时更换电池C、拆下电池不管正确答案：B17、十六进制的1F,转变为十进制是多少?A、3118、工业级模拟量,哪一种更容易受干扰、A、uA级B、mA级C、A级D、10A级正确答案：A19、一般而言,FX系列PLC的AC输入电源电压范围是多少?A、DC24VB、86-264VACB、220－380VAC D、24VAC－220VAC正确答案：B20、三菱FX型PLC一个晶体管输出点输出电压是多少A、DC12VB、AC110VC、AC220VD、DC24V正确答案：D21、三菱FX型PLC一个晶体管输出点输出电流是多少A、1AB、200 m AC、300 m AD、2A正确答案：C22、三菱FX型PLC输出点中，继电器一个点最大的通过电流是多少A、1AB、200 m AC、300 m AD、2A正确答案：D23、PLC的RS485专用通讯板的通讯距离呢?A、1300MB、200MC、500MD、50M正确答案：D24、在PLC自控系统中,对于压力输入,可用什么扩展模块A、FX2N－4ADB、FX2N－4DAC、FX2N-4AD-TCD、FX2N－232BD正确答案：A25、一般公认的PLC发明时间为A、1945B、1968C、1969D、1970正确答案：C26、十六进制的F,转变为十进制是多少?A、31B、32C、15D、29正确答案：C27、三菱PLC中,16位的内部计数器,计数数值最大可设定为A、32768B、32767C、10000D、100000正确答案：B28、FX主机,读取特殊扩展模块数据,应采用哪种指令A、FROMB、TOC、RSD、PID正确答案：A29、FX主机,写入特殊扩展模块数据,应采用哪种指令A、FROMB、TOC、RSD、PID正确答案：B30、F X系列PLC中LDP,表示什么指令A、下降沿B、上升沿C、输入有效D、输出有效正确答案：B31、F X系列PLC,主控指令应采用A、C JB、MCC、GO T OD、S UB正确答案：B32、F X系列PLC中PLF,表示什么指令A、下降沿B、上升沿C、输入有效D、输出有效正确答案：A33、F X系列PLC中SET,表示什么指令A、下降沿B、上升沿C、输入有效D、置位正确答案：D34、F X系列PLC中RST,表示什么指令A、下降沿B、上升沿C、复位D、输出有效正确答案：C35、F X系列PLC中OUT,表示什么指令A、下降沿B、输出C、输入有效D、输出有效正确答案：B36、STL步进是顺控图中,S10—S19的功能是什么A、初始化B、回原点C、基本动作D、通用型正确答案：B37、S TL步进是顺控图中, S0—S9的功能是什么A、初始化B、回原点C、基本动作D、通用型正确答案：A38、F X系列PLC中,16位加法指令应用A、DADDB、ADDC、SUBD、MUL正确答案：B39、F X系列PLC中,16位减法指令应用A、DADDB、ADDC、SUBD、MUL正确答案：C40、F X系列PLC中,32位加法指令应用A、DADDB、ADDC、SUBD、MUL正确答案：A41、F X系列PLC中,32位减法指令应用A、DADDB、ADDC、DSUBD、MUL正确答案：C42、M0—M15中,M0,M3数值都为1,其它都为0,那么,K4M0数值等于多少？A、10B、9C、11D、12正确答案：B43、M0—M15中,M0,M2数值都为1,其它都为0,那么,K4M0数值等于多少？A、10B、9C、11D、5正确答案：D44、M0—M15中,M0,M1数值都为1,其它都为0,那么,K4M0数值等于多少？A、1B、2C、3D、5正确答案：C45、M0—M15中,M0数值都为1,其它都为0,那么,K4M0数值等于多少？A、4B、3C、2D、1正确答案：D46、M8013是归类于A、普通继电器B、计数器C、特殊辅助继电器D、高速计数器正确答案：C47、M8002有什么功能A、置位功能B、复位功能C、常数D、初始化功能正确答案：D48、FX系列PLC中,读取内部时钟,用什么指令A、TDB、TMC、TRDD、TRDW正确答案：C49、FX系列PLC中,比较两个数值的大小,用什么指令A、TDB、TMC、TRDD、CMP正确答案：D50、F X系列PLC中,16位的数值传送指令A、DMOVB、MOVC、MEAND、RS正确答案：B51、F X系列PLC中,32位的数值传送指令A、DMOVB、MOVC、MEAND、RS正确答案：A52、F X系列PLC中,32位乘法指令应用A、DADDB、ADDC、DSUBD、DMUL正确答案：D53、F X系列PLC中,16位乘法指令应用A、DADDB、ADDC、MULD、DMUL正确答案：C54、F X系列PLC中,16位除法指令应用A、DADDB、DDIVC、DIVD、DMUL正确答案：C55、F X系列PLC中,32位除法指令应用A、DADDB、DDIVC、DIVD、DMUL正确答案：B56、F X系列PLC中,位右移指令应用A、DADDB、DDIVC、SFTRD、SFTL正确答案：C57、F X系列PLC中,位左移指令应用A、DADDB、DDIVC、SFTRD、SFTL正确答案：D58、F X系列PLC中,求平均值指令A、DADDB、DDIVC、SFTRD、MEAN正确答案：D59、F X系列PLC中,遇到单按钮起动开关,可以选用哪个指令？A、ADDB、SFTRC、ALTD、MEAN正确答案：C60、F X系列PLC中,当PLC要去外部仪表进行通讯时,可以采用哪种指令？A、ALTB、PIDC、RSD、TO正确答案：C61、热继电器在电路中做电动机的什么保护？A、短路B、过载C、过流D、过压正确答案：B62、PLC的输出方式为晶体管型时，它适用于哪种负载？A、感性B、交流C、直流D、交直流正确答案：C63、二进制数1011101等于十进制数的（）A、92B、93C、94D、95正确答案：B64、步进电机的控制脉冲的电压一般是多少？A、DC24VB、DC12VC、DC5VD、AC220V正确答案：C65、步进电机的加减速是通过改变哪个参数实现的？A、脉冲数量B、脉冲频率C、电压D、脉冲占空比正确答案：B66、步进电机旋转角度与哪个参数有关？A、脉冲数量B、脉冲频率C、电压D、脉冲占空比正确答案：A67、FX2N系列PLC,晶体管输出类型的PLC主机,能输出脉冲频率是多少？A、20KB、100KC、200KD、500K正确答案：A68、F X1N系列PLC,晶体管输出类型的PLC主机,能输出脉冲频率是多少？A、20KB、100KC、200KD、500K正确答案：B69、F X1S系列PLC,晶体管输出类型的PLC主机,能输出脉冲频率是多少？A、20KB、100KC、200KD、500K正确答案：B70、PLC程序中,手动程序和自动程序需要A、自锁B、互锁C、保持D、联动正确答案：B71、步进电机方向控制靠什么信号？A、开关量信号B、模拟量信号C、继电器换向D、接触器换向正确答案：A72、步进电机的细分数代表什么含义？A、转一圈的频率B、转一圈的脉冲C、速度D、电机电流正确答案：B73、在一定的步进电机细分下,旋转角度和哪个参数有关？A、频率B、脉冲数C、脉冲电压D、脉冲占空比正确答案：B74、如果PLC发出的脉冲的频率超过步进电机接收的最高脉冲频率,会发生A、电机仍然精确运行B、丢失脉冲,不能精确运行C、电机方向会变化D、电机方向不变正确答案：B75、步进电机在超过其额定转速时,扭矩会A、增大B、减小C、不变D、都有可能正确答案：B76、步进电机如果用的是DC5V的脉冲输入信号,目前PLC有DC24V的脉冲输出,应怎么办？A、并联一个电阻,2K欧,2WB、并联一个电阻,1K欧,1WC、串联一个电阻,2K欧,1WD、串联一个电阻,2K欧,2KW正确答案：C77、触摸屏通过哪种方式与PLC交流信息？A、通讯B、I/O信号控制C、继电连接D、电气连接正确答案：A78、触摸屏实现数值输入时,要对应PLC内部的A、输入点XB、输出点YC、数据存贮器DD、定时器正确答案：C79、触摸屏实现按钮输入时,要对应PLC内部的A、输入点XB、内部辅助继电器MC、数据存贮器DD、定时器正确答案：B79、触摸屏实现数值显示时,要对应PLC内部的A、输入点XB、输出点YC、数据存贮器DD、定时器正确答案：C80、触摸屏实现换画面时,必须指定A、当前画面编号B、目标画面编号C、无所谓D、视情况而定正确答案：B81、触摸屏不能替代统操作面板的哪个功能A、手动输入的常开按钮B、数值指拔开关C、急停开关D、LED信号灯正确答案：C82、触摸屏是用于实现替代哪些设备的功能A、传统继电控制系统B、PLC控制系统C、工控机系统D、传统开关按钮型操作面板正确答案：D83、触摸屏密码画面设计,主要运用了触摸屏的哪个功能A、数值输入B、数值显示C、使用者等级D、按钮开关正确答案：C84、触摸屏的尺寸是5、7寸,指的是A、长度B、宽度C、对角线D、厚度正确答案：C二、多项选择（30分）1、P LC型号选择的两个重要原则:A、经济性原则,B安全性原则,C隨意性原则，D地区性原则正确答案：A，B2、PLC输入点类型的有哪些A、NPN类型，B、P NP类型C、APN类型D、NAN类型正确答案：A，B3、现代工业自动化的三大支柱、A、PLCB、机器人C、CAD/CAMD、继电控制系统正确答案：A，B，C4、PLC输出点类型的有主要有哪些A、继电器B，可控硅C，晶体管D、IC驱动电路正确答案：A，B，C5、三菱FX系列PLC支持哪种编程方式、A梯形图,B继电接线图, C步进流程图(SFC) D、指令表正确答案：A，C，D6、温度输入传感器有哪两种类型?A、热电阻,B、热敏传感器C热电偶D、热电丝正确答案：A，B7、三菱FX系列PLC内部定时器,定时的时间单位有哪3种?A、0、1S,B、0、01s,C、0、0001D、0、001正确答案：A，B，D8、FX系列三菱plc内部计数器,有哪两种位数的?A16位,B、8位C、32位D、64位正确答案：A，C9、步进电机控制程序设计三要素A速度B、方向C、时间D、加速度正确答案：A，B，D10、PLC温控模块在选取时要考虑什么、A温度范围,B精度，C广度、D使用时间正确答案：A，B11、请写出工厂自动化控制的种典型实现方式A、单片机，B、继电控制系统，C、PLCD、工控机正确答案：A，B，C，D12、通常的工业现场的模拟量信号有哪些A，温度B，压力C，湿度D，亮度正确答案：A，B，C，D13、通常的PLC特殊扩展功能模块有哪些类型A、I/O量扩展输出B、模拟量模块C、高速计数模块D、扩展单元模块正确答案：B，C14、PLC用户数据结构主要有A、位数据B，字数据C、浮点数D、位与字的混合格式正确答案：A，B，D15、S FC步进顺控图中,按流程类型分,主要有A、简单流程B、选择性分支C、并行性分支D、混合式分支正确答案：A，B，C、D16、PLC与PLC之间可以通过哪些方式进行通讯A、RS232通讯模块B、RS485通讯模块C、现场总线D、不能通讯正确答案：A，B，C、17、目前PLC编程主要采用哪种工具进行编程A、电脑B、磁带C、手持编程器D、纸条正确答案：A，C、18、PLC机的主要特点是（）A、可靠性高B、编程方便C、运算速度快D、环境要求低E、与其它装置连接方便正确答案：A、B、C、D、E19、基本逻辑门电路有（），利用此几种基本逻辑门电路的不同组合，可以构成各种复杂的逻辑门电路、A、“与”门B、“与非”门C、“或”门D、“或非”门E、“非门”正确答案：A、B、C、D、E20、步进电机程序控制,主要控制参数是A、方向B、角度C、速度D、加速度正确答案：A、B、C、D21、触摸屏的主要尺寸有A、4、7寸B、5、7寸C、10、4寸D、12、1寸正确答案：A、B、C、D22、触摸屏与PLC通讯速度一般有哪些？A、9600bpsB、19200bpsC、38400bpsD、9000bps正确答案：A、B、C23、PLC除了用逻辑控制功能外,现代的PLC还增加了A、运算功能B、数据传送功能C、数据处理功能D、通讯功能正确答案：A、B、C,D24、串行通信根据要求,可分为A、单工B、半双工C、3/4双工D、全双工正确答案：A、B、D25、异步串行通讯接口有A、RS232B、RS485C、RS422D、。

5、简述PLC的扫描工作过程。

6、为什么PLC中软继电器的触点可无数次使用？7、PLC按I/O点数和结构形式可分为几类？8、PLC执行程序是以循环扫描方式进行的，请问每一扫描过程分为哪几个阶段？三、判断题1、PLC的输入电路均采用光电耦合隔离方式。

（×）2、CPU224型PLC本机I/O点数为14/10。

（√）3、PLC的周期性循环扫描方式不会产生输入/输出滞后时间。

（×）4、间接寻址是通过地址指针来存取存储器中的数据。

（?√??）5、存储器AI、AQ只能使用字寻址方式来存取信息。

（?√??）四、选择题1、世界上第1台PLC诞生于（D）A.、日本松下公司，1970年；B、德国西门子公司，1969年；C、美国通用公司，1968年；D、美国数字设备公司，1969年。

2A3、A、4、A、C、5、 D ）A、6A、7、AC8AC、变量存储器D、内部存储器9、CPU224XP型PLC有几个通讯端口（A ）A、2个B、1个C、3个D、4个第三章一、填空题1、输出指令（对应于梯形图中的线圈）不能用于输入过程映像寄存器。

2、SM 0.1在首次扫描时为ON，通常用来进行程序初始化；SM0.0一直为 ON。

3、接通延时定时器TON的使能（IN）输入电路为ON时开始定时，当前值大于等于预设值时其定时器位变为 1，梯形图中其常开触点接通，常闭触点断开。

4、接通延时定时器TON的使能输入电路 OFF 时被复位，复位后梯形图中其常开触点断开，常闭触点接通，当前值等于 0 。

5、有记忆接通延时定时器TONR的使能输入电路 ON 时开始定时，使能输入电路断开时，当前值不变。

使能输入电路再次接通时继续定时。

必须用复位指令来复位TONR。

6、断开延时定时器TOF的使能输入电路接通时，定时器位立即变为 1 ，当前值被复位。

7、TONR的启动输入端IN由“1”变“0”时定时器复位。

（?×）8、定时器定时时间长短取决于定时分辨率。

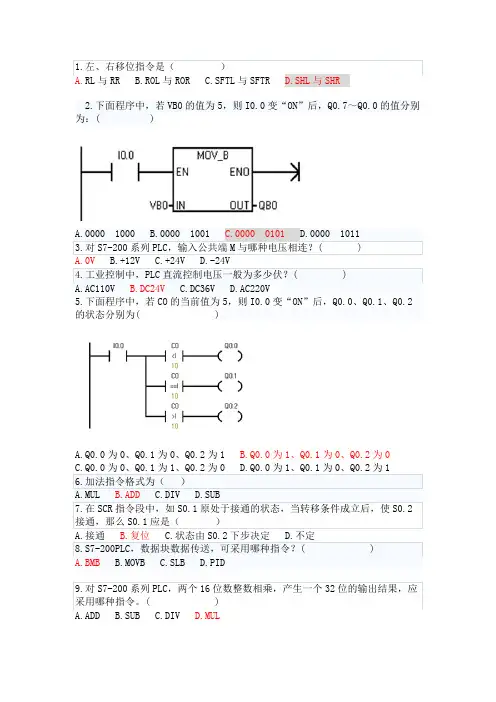

1.左、右移位指令是（）A.RL与RRB.ROL与RORC.SFTL与SFTRD.SHL与SHR2.下面程序中，若VB0的值为5，则I0.0变“ON”后，Q0.7～Q0.0的值分别为：( )A.0000 1000B.0000 1001C.0000 0101D.0000 10113.对S7-200系列PLC，输入公共端M与哪种电压相连？( )A.0VB.+12VC.+24VD.-24V4.工业控制中，PLC直流控制电压一般为多少伏？( )A.AC110VB.DC24VC.DC36VD.AC220V5.下面程序中，若CO的当前值为5，则I0.0变“ON”后，Q0.0、Q0.1、Q0.2的状态分别为( )A.Q0.0为0、Q0.1为0、Q0.2为1B.Q0.0为1、Q0.1为0、Q0.2为0C.Q0.0为0、Q0.1为1、Q0.2为0D.Q0.0为1、Q0.1为0、Q0.2为16.加法指令格式为（）A.MULB.ADDC.DIVD.SUB7.在SCR指令段中，如S0.1原处于接通的状态，当转移条件成立后，使S0.2接通，那么S0.1应是（）A.接通B.复位C.状态由S0.2下步决定D.不定8.S7-200PLC，数据块数据传送，可采用哪种指令？( )A.BMBB.MOVBC.SLBD.PID9.对S7-200系列PLC，两个16位数整数相乘，产生一个32位的输出结果，应采用哪种指令。

( )A.ADDB.SUBC.DIVD.MUL10.由于PLC执行指令的速度很快，因此通常用执行（）步指令所需要的时间来衡量PLC的速度。

A.800B.900C.1000D.150011.使用哪个命令，输出Q、M仅在驱动接通后的一个扫描周期内动作？( )A.LRDB.LPSC.EDD.EU12.要使定时器T、计数器C等元件中的状态位清零，可使用那一条指令( )A.SB.RC.LRDD.LPP13.顺序功能图的三要素是指（）A.步、顺序、状态B.顺序、状态、条件C.顺序、转换、动作D.步、转换、动作14.左、右循环移位指令是（）A.RCL与RCRB.ROL与RORC.SFTL与SFTRD.WSFL与WSFR15.下面指令中能实现10s定时的为：( )A.LD I0.0TON T37, +1B.LD I0.0TON T33, +10C.LD I0.0TON T42, +100D.LD I0.0TON T55, +1016.如下梯形图对于的时序关系，下列选型中（）正确A BA.上述A选项B.上述B选项C.上述C选项D.上述D选项17.下图中时序图对于的梯形图为（）ABCDA.上述A选项B.上述B选项C.上述C选项D.上述D选项18.减法指令格式为（）A.MULB.ADDC.DIVD.SUB19.空指令的取值范围为（）A.0~127B.0~255C.1~256D.1~32767B20.置位/复位指令的取值范围为（）A.0~127B.0~255C.1~256D.1~32767B21.（）是步进结束指令A.SCRB.LSCRC.SCRTD.SCRED22.（）是步进跳转指令A.SCRB.LSCRC.SCRTD.SCREC23.（）是步进开始指令A.SCRB.LSCRC.SCRTD.SCREB24.步进顺序控制的初始步用（）激活A.SM0.0B.SM0.1C.SM0.4D.SM0.5B25.已知某PLC控制系统需要8点输入，6点输出，那么选择PLC时，其输入输出点数分别为（）A.8、6B.10、10C.10、8D.8、10C26.起-保-停电路最主要特点是具有“记忆”功能，如下图所示，起到停止功能的触点是（）A.I0.0B.I0.1C.Q0.0D.以上都不是B27.起-保-停电路最主要特点是具有“记忆”功能，如下图所示，起到启动功能的触点是（）A.I0.0B.I0.1C.Q0.0D.以上都不是A28.起-保-停电路最主要特点是具有“记忆”功能，如下图所示，起到保持功能的触点是（）A.I0.0B.I0.1C.Q0.0D.以上都不是C29.堆栈指令可以嵌套使用，最多为（）层A.8B.9C.255D.无数B30.乘法指令格式为（）A.MULB.ADDC.DIVD.SUBA31.块指令支路数量为（）A.8B.9C.255D.无数C32.( ）指令用于并联多个串联组成的电路块，表示块的“或”操作A.ALDB.OLDC.AD.OB33.（）指令用于串联多个并联组成的电路块，表示块的“与”操作A.ALDB.OLDC.AD.0A34.（）是局部变量寄存器A.LB.VC.ID.AIA35.（）是变量寄存器A.LB.VC.ID.AIB36.只能与步进指令配合使用的是（）软元件A.MB.SMC.ID.SD37.输出指令（=）不能用于（）A.MB.SMC.ID.QC38.SM0.5为占空比50%、周期为（）时钟脉冲A.1msB.100msC.1sD.1minC39.SM0.4为占空比50%、周期为（）时钟脉冲A.1msB.100msC.1sD.1minD40.VD0表示含义中下列（）不正确A.VW0~VW1B.VB0~VB4C.V0.0~V3.7D.V0~V4D41.以下说法正确的有（）A.PLC输出使用的DC24V电源由PLC本身提供B.PLC的外部负载可由输出继电器驱动C.PLC之间的通讯方式主要是串行通信D.影响PLC扫描周期长短的因素包括程序长度和CPU处理速度E.以上答案都是错误的BCD42.以下说法错误的有（）A.工业中控制电压一般是36伏B.PLC的多个线圈可以并联也可以串联C.两个软元件线圈可以并联，更多个则不可以D.PLC的自检过程是在每次开机通电时完成的E.以上答案都是错误的ABCD43.以下说法正确的有（）A.PLC可以向扩展模块提供24V直流电源B.在PLC的寻址方式中，W表示字，一个字占8位C.PLC地址单元一般占用两个字节D.PLC有一个24V的内置电源E.以上答案都是错误的AD44.PLC具有许多独特的优点，其中包括（）A.可靠性高、抗干扰能力强B.编程简单、使用方便C.功能完善、通用性强D.设计安装简单、维护方便E.以上答案都是错误的ABCD45.下列编程元件中，LD指令能操作的编程元件有（）A.I、QB.M、CC.T、SD.DE.以上答案都是错误的ABC46.以下说法错误的有（）A.PLC的最大I/O点数并没有限制B.PLC是专门用来完成逻辑运算的控制器C.PLC的抗干扰能力高于微型计算机、单片机、工控机D.PLC的输出形式是继电器接点输出E.以上答案都是错误的ABD47.PLC的发展方向可向着（）A.小型化B.智能化C.高速化D.多功能E.以上答案都是错误的ABCD48.PLC的应用领域有（）A.开关量逻辑控制B.运动控制C.数据处理D.闭环过程控制E.以上答案都是错误的ABCD49.PLC的结构形式有（）A.整体式B.叠装式C.分隔式D.模块式E.以上答案都是错误的ABD50. 下面关于S7-200系列PLC的触点串联指令A、AN的叙述中正确的是: （）A.AN指令用于单个触点的串联连接，串联的数不能超过5个B.A常用于串联常开触点C.AN常用于串联常闭触点D.在OUT指令之后，可以通过串联触点对其它线圈进行驱动E.以上答案都是错误的BC51.PLC的继电器输出方式即可以驱动交流负载又可以驱动直流负载对52.PLC的双向晶闸管输出方式可以驱动交流负载对53.对于输入继电器，编程时应注意，其线圈只能由外部信号来驱动，故而在梯形图中不应出现输入继电器的线圈。

PLC控制技术习题库（含答案）一、单选题（共50题，每题1分，共50分）1、与主控接点下端相连的常闭触点应使用指令()。

A、LDIB、ANIC、ORID、AND正确答案：A2、FX系列PLC中SET,表示什么指令（）A、下降沿B、上升沿C、输入有效D、置位正确答案：D3、在利用状态继电器编制顺序控制程序时，每个状态继电器都有各自的置位和（）信号，并有各自要做的操作。

A、保持B、复位C、报警D、清零正确答案：B4、工业中控制电压一般是多少伏（）。

A、110VB、220VC、36VD、24V正确答案：D5、（）指令和（）指令均可用于步的活动状态的转换，将原来的活动步对应的状态寄存器复位，此外还有自保持功能。

A、SET RSTB、OUT SETC、STL RET正确答案：B6、一般而言,PLC的I/O点数要冗余多少? （）。

A、1B、05C、15D、2正确答案：A7、触摸屏是用于实现替代哪些设备的功能（）A、传统继电控制系统B、PLC控制系统C、工控机系统D、传统开关按钮型操作面板正确答案：C8、工业级模拟量,哪一种更容易受干扰（）A、uA级B、mA级C、A级D、10A级正确答案：A9、在顺序控制系统中，STL触点右边不能使用（）指令A、MRDB、MPPC、MPS正确答案：C10、下列不属于PLC硬件系统组成的是（）。

A、中央处理单元B、输入输出接口C、用户程序D、I/O扩展接口正确答案：C11、热继电器在电路中做电动机的什么保护？（）A、短路B、过压C、过载D、过流正确答案：C12、FX2型PLC使操作元件中数带进位一起右移n位的指令是()。

A、RORB、ROLC、RCRD、RCL正确答案：C13、FX系列PLC,主控指令应采用（）A、CJB、MCC、GO TOD、SUB正确答案：B14、步进电机的加减速是通过改变哪个参数实现的？（）A、脉冲频率B、电压C、脉冲数量D、脉冲占空比正确答案：A15、一般而言,FX系列PLC的AC输入电源电压范围是多少? （）A、DC24VB、86-264VACC、220－380VACD、24VAC－220VAC正确答案：B16、M0—M15中,M0,M2数值都为1,其它都为0,那么,K4M0数值等于多少？（）A、5B、11C、10D、9正确答案：A17、下列不属于大型PLC应用的场合是（）。

plc考试题及答案PLC考试题及答案一、选择题1. PLC的全称是：A. 可编程逻辑控制器B. 个人电脑C. 可编程逻辑计算机D. 个人逻辑控制器答案：A2. PLC的工作原理基于：A. 循环扫描B. 顺序扫描C. 随机扫描D. 并行扫描答案：A3. 下列哪个不是PLC的输入设备：A. 按钮B. 传感器C. 继电器D. 接触器答案：D二、填空题1. PLC的三个基本组成部分包括______、CPU和输出设备。

答案：输入设备2. PLC的编程语言主要有梯形图、______、语句表和结构文本。

答案：指令列表3. PLC的扫描周期包括输入处理、______和输出处理。

答案：程序执行三、简答题1. 简述PLC的工作原理。

答案：PLC的工作原理基于循环扫描。

PLC首先接收输入设备的状态，然后CPU根据输入状态和用户编写的程序进行逻辑运算，最后输出结果到输出设备。

2. PLC在工业自动化中有哪些应用？答案：PLC在工业自动化中的应用非常广泛，包括但不限于生产线的自动控制、机械设备的监控、过程控制、数据采集与处理等。

四、计算题1. 如果一个PLC的扫描周期为10ms，计算在1分钟内它能完成多少次扫描。

答案：1分钟 = 60,000ms，所以扫描次数 = 60,000ms / 10ms = 6,000次。

五、论述题1. 论述PLC在现代工业自动化中的重要性。

答案：PLC在现代工业自动化中扮演着核心角色。

它们提供了一种可靠、灵活且成本效益高的解决方案，用于实现各种工业过程的自动化控制。

PLC的可编程特性允许它们适应不同的应用需求，提高生产效率，降低人工成本，并增强系统的可维护性。

此外，PLC的高级功能，如网络通信和远程监控，进一步提高了工业过程的透明度和可控性。

plc考试题库及答案1. PLC是什么？A. 可编程逻辑控制器B. 可编程线性控制器C. 可编程逻辑计算机D. 可编程逻辑电路答案：A2. PLC的主要功能是什么？A. 数据处理B. 过程控制C. 网络通信D. 所有选项答案：D3. PLC的编程语言有哪些？A. 梯形图B. 功能块图C. 结构化文本D. 所有选项答案：D4. PLC的扫描周期通常包括哪些阶段？A. 输入采样B. 程序执行C. 输出刷新D. 所有选项答案：D5. PLC的输入/输出模块通常包括哪些类型？A. 数字输入模块B. 数字输出模块C. 模拟输入模块D. 模拟输出模块E. 所有选项答案：E6. PLC在工业自动化中的主要应用是什么？A. 机器控制B. 过程控制C. 运动控制D. 所有选项答案：D7. PLC的通信协议包括哪些？A. MODBUSB. PROFIBUSC. EtherCATD. 所有选项答案：D8. PLC的故障诊断方法有哪些？A. 观察指示灯B. 检查输入输出状态C. 使用诊断软件D. 所有选项答案：D9. PLC的程序存储方式有哪些？A. 只读存储器(ROM)B. 随机存取存储器(RAM)C. 可擦写可编程只读存储器(EEPROM)D. 所有选项答案：D10. PLC的扩展模块有哪些类型？A. 模拟输入模块B. 模拟输出模块C. 特殊功能模块D. 所有选项答案：D。

PLC复习试题库及答案试题1一、单项选择题1、（）微处理器被应用到可编程序控制器中，从而真正成为一种电子计算机工业控制装置。

（A）60年代后期（B）70年代初期（C）70年代中期（D）70年代后期2、（）年我国开始研制可编逻辑控制器。

（A）1958 （B）1969 （C）1974 （D）19803、FX2N系列PLC可编程序控制器能够提供100ms时钟脉冲辅助继电器是（B ）（A）M8011 （B）M8012 （C）M8013 （D）M80144、FX2N系列可编程序控制器提供一个常开触点型的初始脉冲是（），用于对程序作初始化。

（A）M8000 （B）M8001 （C）M8002 （D）M80035、PLC程序中的END指令的用途是（）（A）程序结束，停止运行；（B）指令扫描到端点，有故障；（C）指令扫描到端点，将进行新扫描；（D）A和B6、PLC的程序编写有哪种图形方法？（）（A）梯形图和流程图（B）图形符号逻辑（C）继电器原理图（D）卡诺图7、PLC的基本系统需要那些模块组成？（）（A）CPU模块（B）存储器模块（C）电源模块和输入输出模块（D）以上都要8、PLC的计数器是（）（A）硬件实现的计数继电器（B）一种输入模块（C）一种定时时钟继电器（D）软件实现的计数单元9、PLC的内部辅助继电器是（）（A）内部软件变量，非实际对象，可多次使用；（B）内部微型电器（C）一种内部输入继电器（D）一种内部输出继电器10、PLC的特殊辅助继电器指的是（）(A) 提供具有特定功能的内部继电器（B）断电保护继电器（C）内部定时器和计数器（D）内部状态指示继电器和计数器11、PLC机的（）输出是无触点输出，用于控制交流负载。

(A) 继电器（B）双向晶闸管（C）单结晶体管输出（D）二极管输出12、PLC机的（）输出是有触点输出，既可控制交流负载又可控制支流负载。

(A) 继电器（B）晶闸管（C）单结晶体管（D）二极管输出13、PLC机的扫描周期与程序的步数、（）及所用指令的执行时间有关。

PLC试题及参考答案《全》第一章电气控制部分一、填空1、电气控制图中，接触器的索引如果为：则表示在图中接触器km1有3个主要触点位于图中的2区；接触器KM1在图中的13区有一个辅助常闭触点。

2、电气控制电路图中，接触器的索引如果为右所示，则表示在图中接触器KM1在图中的2区有三个主要触点；有一个km0常闭辅助接触器。

3.热继电器是用于电机长期过载保护的电器。

4.电气控制图一般分为两部分：主电路和辅助电路。

5、按国标规定，“停止”按钮必须是红色，“启动”按钮必须是绿色。

6、熔断器是短路保护的电器。

7.继电器-接触器控制系统中的联锁类型可分为电气联锁和机械（按钮）联锁。

8、电气控制系统图一般有三种：电气原理图、电器布置图、电气安装接线图。

二、简短回答问题1、交流电磁线圈误接入相应直流电源，或者直流电磁线圈误接入相应交流电源，将分别产生什么问题？为什么？答：直流电磁线圈有很多匝数。

当连接到交流电源时，产生的感应电动势平衡外部电压，仪器不动作；交流电磁线圈匝数少，接到直流电源上，产生的感应电动势不足以平衡外部电压，易烧坏器械。

2.简述速度继电器的工作原理。

答：速度继电器的转子空套在电动机的转轴上，定子中嵌有磁性导条，一旦电动机转动，带动转子在定子中做切割磁力线运动，产生感应电流，继而产生电磁转扭矩使定子朝轴旋转方向摆动一定角度，从而使定子手柄拨动接触系统动作。

当转速降低，扭矩降低时，定子手柄在弹簧力的反作用力下复位，接触系统也复位。

三、设计题1.尝试设计三相异步电动机的正向和反向控制电路，这需要增加基本的保护环节。

参考电路：2、试设计一可以实现两地同时控制同一电动机起停的控制电路。

参考电路：plc部分一、填空1、说出下列指令的名称ld逻辑取指令ldi逻辑取反指令out驱动线圈输出指令单常开触点串接指令ani单常闭触点串接指令或单常开触点并联指令或单常闭触点并联指令LDP取脉冲上升沿指令LDF取脉冲下降沿指令andp和脉冲上升沿指令andf和脉冲下降沿指令ORP或脉冲上升沿命令ORF或脉冲下降沿命令orb电路块或操作命令anb电路块和操作命令MPs堆栈指令MRD读取堆栈指令MPP输出堆栈指令MC主控制指令MCR主控制复位指令inv反转指令set置位指令rst复位指令Pls输入信号上升沿产生差分输出指令PLF输入信号下降沿产生差分输出指令NOP空操作指令结束总程序结束指令RET阶梯返回指令STL阶梯指令to从特殊功能模块写入指令from从特殊功能模块读出指令sftr位右移位指令sftl位左移位指令mov数据传送指令inc加1指令dec减1指令cmp比较指令zcp区间比较指令cj条件跳转指令zrst区间复位指令add二进制加法指令sub二进制减法指令2.PLC的输入/输出继电器以八进制编号，所有其他软部件以八进制编号。

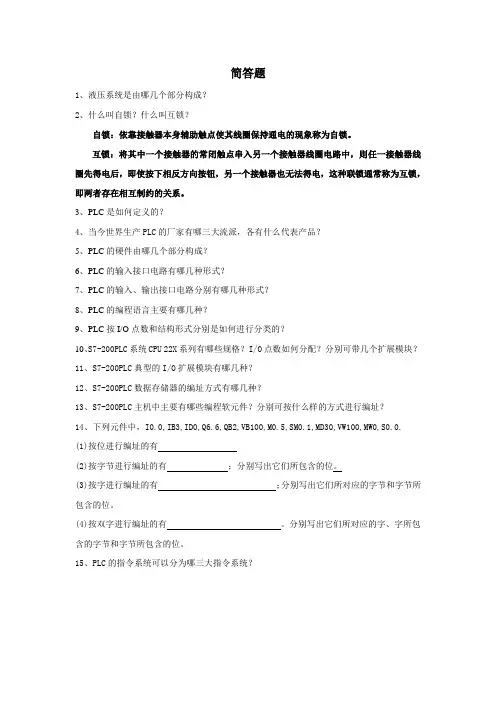

简答题
1、液压系统是由哪几个部分构成？
2、什么叫自锁？什么叫互锁？
自锁：依靠接触器本身辅助触点使其线圈保持通电的现象称为自锁。

互锁：将其中一个接触器的常闭触点串入另一个接触器线圈电路中，则任一接触器线圈先得电后，即使按下相反方向按钮，另一个接触器也无法得电，这种联锁通常称为互锁，即两者存在相互制约的关系。

3、PLC是如何定义的？
4、当今世界生产PLC的厂家有哪三大流派，各有什么代表产品？
5、PLC的硬件由哪几个部分构成？
6、PLC的输入接口电路有哪几种形式？
7、PLC的输入、输出接口电路分别有哪几种形式？
8、PLC的编程语言主要有哪几种？
9、PLC按I/O点数和结构形式分别是如何进行分类的？
10、S7-200PLC系统CPU 22X系列有哪些规格？I/O点数如何分配？分别可带几个扩展模块？
11、S7-200PLC典型的I/O扩展模块有哪几种？
12、S7-200PLC数据存储器的编址方式有哪几种？
13、S7-200PLC主机中主要有哪些编程软元件？分别可按什么样的方式进行编址？
14、下列元件中，I0.0,IB3,ID0,Q6.6,QB2,VB100,M0.5,SM0.1,MD30,VW100,MW0,S0.0.
(1)按位进行编址的有
(2)按字节进行编址的有；分别写出它们所包含的位。

(3)按字进行编址的有；分别写出它们所对应的字节和字节所包含的位。

(4)按双字进行编址的有。

分别写出它们所对应的字、字所包含的字节和字节所包含的位。

15、PLC的指令系统可以分为哪三大指令系统？。

plc考试试题及答案PLC考试试题及答案一、选择题（每题2分，共20分）1. PLC的全称是（）。

A. 程序逻辑控制器B. 电源逻辑控制器C. 个人逻辑控制器D. 过程逻辑控制器答案：A2. PLC系统中，用于存储用户编写的程序的存储器是（）。

A. RAMB. EPROMC. SRAMD. DRAM答案：B3. 在PLC的编程语言中，梯形图属于（）。

A. 顺序功能图B. 指令列表C. 图形编程语言D. 文本编程语言答案：C4. PLC的扫描周期包括（）。

A. 输入采样、程序执行、输出更新B. 输入采样、程序编译、输出更新C. 程序编译、程序执行、输出更新D. 输入采样、程序执行、程序编译答案：A5. PLC中，辅助继电器的作用是（）。

A. 存储中间结果B. 存储最终结果C. 作为输入设备D. 作为输出设备答案：A6. 在PLC的程序中，JMP指令通常用于（）。

A. 跳转至程序的开始B. 跳转至程序的结束C. 无条件跳转至指定地址D. 条件跳转至指定地址答案：C7. PLC的输入接口通常连接的是（）类型的设备。

A. 模拟B. 数字C. 通信D. 存储答案：B8. 在PLC的程序中，定时器的预设值通常存放在（）。

A. 输入继电器B. 输出继电器C. 辅助继电器D. 定时器预设值寄存器答案：D9. PLC的输出接口通常连接的是（）类型的设备。

A. 模拟B. 数字C. 通信D. 存储答案：B10. PLC在执行程序时，（）是不允许被修改的。

A. 输入继电器B. 输出继电器C. 辅助继电器D. 保持继电器答案：A二、填空题（每题2分，共20分）11. PLC的英文全称是________，它是一种专门为工业环境设计的________控制设备。

答案：Programmable Logic Controller；数字电子12. PLC的工作原理基于________原理，通过________来实现对工业设备的控制。

plc控制技术考试题库及答案一、单项选择题1. PLC的全称是（）。

A. 可编程逻辑控制器B. 可编程逻辑计算机C. 可编程逻辑电路D. 可编程逻辑设备答案：A2. PLC的工作原理是基于（）。

A. 顺序控制B. 循环扫描C. 事件驱动D. 时间驱动答案：B3. 在PLC中，输入继电器通常用（）表示。

A. IB. MC. TD. C答案：A4. PLC的输出继电器通常用（）表示。

A. IB. MC. QD. C答案：C5. PLC的辅助继电器通常用（）表示。

A. IB. MC. TD. C答案：B二、多项选择题1. PLC的编程语言包括（）。

A. 梯形图B. 顺序功能图C. 功能块图D. 结构化文本答案：ABCD2. PLC的输入设备可以包括（）。

A. 按钮B. 传感器C. 继电器D. 显示器答案：ABC3. PLC的输出设备可以包括（）。

A. 接触器B. 指示灯C. 电机D. 变频器答案：ABCD三、判断题1. PLC的扫描周期包括输入处理、程序执行和输出处理三个阶段。

（）答案：正确2. PLC的扫描周期是固定的，不会受到程序复杂度的影响。

（）答案：错误3. PLC的输出继电器可以同时控制多个输出设备。

（）答案：正确4. PLC的辅助继电器可以作为中间存储单元使用。

（）答案：正确5. PLC的输入/输出继电器的地址是固定的，不能更改。

（）答案：错误四、简答题1. 简述PLC的工作原理。

答：PLC的工作原理是基于循环扫描，每个扫描周期包括输入处理、程序执行和输出处理三个阶段。

在输入处理阶段，PLC读取所有输入设备的状态；在程序执行阶段，PLC根据输入状态和程序逻辑计算输出状态；在输出处理阶段，PLC更新所有输出设备的状态。

2. 描述PLC的输入/输出继电器的作用。

答：PLC的输入继电器用于存储输入设备的状态，如按钮、传感器等；输出继电器用于控制输出设备的状态，如接触器、指示灯等。

输入/输出继电器的地址通常由PLC的硬件配置决定，但在编程时可以重新分配。

B. LD I0.0OR I0.11、设计能实现两台电机“顺序启动，逆序停止”的控制电路和主电路，并用PLC 编程。

要求有必要的联锁、保护措施以及必要的文字说明。

参考图如下：FR2将接触器KM1的辅助常开触点串接至KM2控制电路中，可实现顺序起动；将接触器KM2的辅助常开触点并接至KM1的停止按钮SB3，可实现两电机的逆序停止。

因为如果KM2线圈不断电，其辅助常开触点一直闭合，此时即使按下按钮SB3（其常闭触点断开），接触器KM1的线圈也不可能断电。

2、设计起保停主电路和控制电路，PLC 编程。

要求有必要的联锁、保护措施以及必要的文字说明。

并画出由PLC 控制的I/O 接线图。

参考图如下合上开关S ，按下起动按钮SB2，其常开触点闭合，使得控制电路中接触器KM 的线圈得电，一方面使主电路中接触器主触点KM 闭合，电动机起动，另一方面控制电路中的接触器的辅助常开触点KM 闭合，由于它与按钮SB2并联，所以当SB2松开时，接触器线圈通过KM 辅助触点得以继续供电，从而维持其吸合状态。

该辅助触点通常称为自锁触点或自保触点。

也就是说由于自锁触点的存在，使得电机起动后，松开起动按钮，电动机仍可继续运行。

当电机正常运行时，按下停止按钮SB1，接触器线圈KM 失电，一方面由于接触器主触点断开，使得电机停止运行。

另一方面接触器的辅助触点断开，使得自锁功能丧失，电路恢复至初始状态。

3．抢答器的设计。

系统有5个抢答按钮，对应5个指示灯，出题人提出问题后，答题人按动抢答按钮进行抢答，只有最先按下按钮对应的指示灯亮。

出题人按下复位按钮后，可进行下一题的抢答。

4．用按钮控制一盏灯。

要求：按钮按下后灯亮，5S 后灯自动熄灭。

5．用定时器和计数器实现6小时的长延时电路。

（提示：T37 时间基为100ms ）C1（）Q0.0LAD ：T37I0.0I0.0C1当前值T37定时器位示例：Q0.0I0.0T37Q0.0......PV。

plc理论考试题及答案PLC理论考试题及答案一、选择题1. PLC的全称是什么？- A. 功率控制逻辑- B. 程序逻辑控制器- C. 个人逻辑控制器- D. 电源控制逻辑答案：B2. PLC系统中，扫描周期包括哪些部分？- A. 输入采样、程序执行、输出刷新- B. 输入采样、程序编写、输出刷新- C. 输入采样、程序执行、输出等待- D. 输入采样、程序编写、输出等待答案：A3. 在PLC的梯形图中，常开接点表示为？- A. 一个没有斜线的矩形- B. 一个带有斜线的矩形- C. 一个圆圈- D. 一个带有曲线的矩形答案：B4. PLC的工作原理是基于什么？- A. 顺序控制- B. 随机控制- C. 循环扫描- D. 事件驱动答案：C5. 下列哪个不是PLC的特点？- A. 可靠性高- B. 易于编程- C. 体积庞大- D. 安装方便答案：C二、填空题1. PLC的编程语言通常包括梯形图、指令列表、_______、结构化文本和高级语言。

答案：功能块图2. 在PLC控制系统中，_______是用来存储系统配置和程序的设备。

答案：存储卡3. PLC的输入接口电路通常包括_______电路和_______电路。

答案：直流输入；交流输入4. PLC的输出接口电路通常分为_______输出和_______输出。

答案：晶体管；继电器5. PLC的内部元件包括累加器、寄存器和_______。

答案：数据寄存器三、简答题1. 简述PLC与继电器控制系统相比有哪些优点？PLC与继电器控制系统相比具有以下优点：- 编程灵活性高，易于修改控制方案。

- 抗干扰能力强，适用于各种工业环境。

- 系统集成度高，可以减少硬件的使用，节省空间。

- 维护方便，诊断功能强大，便于故障查找。

- 可靠性高，使用寿命长，减少维护成本。

2. PLC控制系统的设计步骤是什么？PLC控制系统的设计步骤通常包括：- 明确控制要求，进行系统分析。

选择题1,世界上第一台可编程序控制器PDP-4是A在1969年研制出来的。

A. 美国B. 德国C. 日本D. 中国2．PLC的各种系统参数、I/O映像等参数存放到PLC的B中。

A. 系统ROMB. 系统RAMC. 用户ROMD. 用户RAM3．PLC的CPU与现场I/O装置的设备通信的桥梁是C。

A. I模块B. O模块C. I/O模块D. 外设接口4．为了拓宽输入电压范围，提高电源的效率和抗干扰能力，PLC的内部电源一般采用D。

A. 并联稳压电源B. 串联稳压电源C. 锂电池D. 开关稳压电源5．S7-300/400 PLC的电源模块为背板总线提供的电压是A。

A. DC5VB. +DC12VC. –DC12VD. DC24V6．下列不属于PLC的特点的是 C 。

A. 通用性好，适应性强B. 可靠性高，抗干扰能力强C. 设计、安装、调试和维修工作量大D. 编程简单、易学7．下列不具有通信联网功能的PLC是 D 。

A. S7-200B. S7-300C. GE90UD. F1-30MR8．作为德国国家标准和欧洲标准，由3个系列组成的现场总线是 B 。

A. FFB. PROFIBUSC. LonWorksD. CAN9．SIMATIC NET中，C属于多点接口，适用于少量、慢，实时性要求不高的场合。

A. ETHERNETB. PROFIBUSC. MPID. AS-I10．按组成结构形式、容量和功能分，S7-300属于 D 。

A. 小型中档整体式B. 小型高档模块式C. 大/中型高档整体式D. 大/中型高档模块式11．下列输出模块可以交直流两用的是（ B ）A. 光电耦合输出模块B. 继电器输出模块C. 晶体管输出模块D. 晶闸管输出模块12．输入采样阶段，PLC的CPU对各输入端子进行扫描，将输入信号送入 C 。

A. 外部I存储器（PI）B. 累加器（ACCU）C. 输入映像寄存器（PII）D. 数据块（DB/DI）13．每一个PLC控制系统必须有一台 A ，才能正常工作。

PLC试题—、填空题（每空1分，共20分）1•第一台可编程控制器是____________ 年产生于美国，简称 ____________ 。

答案：1969, PLC。

2•可编程序控制器属于 _____________ 控制方式，其控制功能是通过存放在存储器内的程序来实现硬件控制的 ___________ 。

答案：存储程序、软件化。

3•可编程序控制器是一种 _________________ 的电子系统，专为在 ______________ 下应用而设计。

答案：数字运算操作、工业环境。

4. ______________________________ PLC的主要特点： _____________ 、 _________________ 、、________________________________________ 。

答案：PLC软件简单易学、使用和维护方便、运行稳定可靠、设计施工周期短。

5. ______________________________ FX ON -40MR的输入点数有 ___________________________ ，输出点数有___________________________________ , MR指的是________ 。

答案：24点、16点、基本单元继电器输出。

6. _______________________ PLC工作方式有和两挡。

答案：RUN、STOP。

7. ___________________________________________ FX ON -40MR采用的通信电缆是___ 。

该电缆用于________________________________________________________ 和 _____________________ 的通信。

答案：RS-422电缆、PLC、计算机。

& PLC是一种主用于工业自动化控制的计算机，主要由___________ 、 ____________ 、_____________ 、__________ 、 _____________ 等组成。

高级工模块四：PLC1、用 PLC控制可以节省大量继电–接触器控制电路中的( )。

——[单选题]A 熔断器B 交流接触器C 开关D 中间继电器和时间继电器正确答案：D2、在FX2N系列PLC控制中可以用( )替代中间继电器。

——[单选题]A TB CC SD M正确答案：D3、在FX系列PLC控制中可以用( )替代计数器。

——[单选题]A MB SC CD T正确答案：C4、在以下FX2N PLC程序中,Y1得电,是因为( )先闭合。

——[单选题]A X4B X3C X2D X1正确答案：D5、在以下FX2N PLC程序中,Y3得电,是因为( )先闭合。

——[单选题]A X1B X2C X3D X4正确答案：C6、在以下FX2N PLC程序中,当Y3 得电后,( )还可以得电。

——[单选题]A Y1B Y2C Y4D 都可以正确答案：C7、在以下PLC梯形图程序中,0步和3步实现的功能( )。

——[单选题]A 一样B 0步是上升沿脉冲指令,3步是下降沿脉冲指令C 0步是点动,3步是下降沿脉冲指令D 3步是上升沿脉冲指令,0步是下降沿脉冲指令正确答案：B8、以下FX2N系列可编程序控器程序,0步和2步实现的启动功能是( )。

——[单选题]A 不一样的B 一样的C 0步中Y0不能保持D 0步不对,2步对正确答案：B9、以下FX2N系列可编程序控制器程序,实现的功能是( )。

——[单选题]A X1不起作用B Y0C Y0D 等同于启保停正确答案：D10、以下FX2N系列可编程序控制器程序中,第一行和第二行程序功能相比( )。

——[单选题]A 没区别B 第一行程序可以防止输入抖动C 第二行程序运行稳定D 工业现场应该采用第二行正确答案：B11、以下PLC 梯形图实现的功能( )。

——[单选题]A 长动控制B 点动控带C 顺序启动D 自动往复正确答案：C12、以下PLC 梯形图实现的功能是( )。

——[单选题]A 两地控制B 双线圈输出C 多线圈输出D 以上都不对正确答案：C13、FX2N系列可编程序控制器的上升沿脉冲指令,可以( )。

一、判断题1．在同一程序中，PLC的触点和线圈都可以无限次反复使用。

（×）2． PLC控制器是专门为工业控制而设计的，具有很强的抗干扰能力，能在很恶劣的环境下长期连续地可靠工作。

（对）可编程序控制器（PLC）是专为在工业环境下应用而设计的一种工业控制计算机，具有抗干扰能力强、可靠性极高、体积小等显著优点，是实现机电一体化的理想控制装置3．在PLC的梯形图中，触点的串联和并联实质上是把对应的基本单元中的状态依次取出来进行逻辑“与”与逻辑“或”。

（对）4． PLC使用方便，它的输出端可以直接控制电动机的启动，因此在工矿企业中大量使用。

（错）（接触器的使用）5． PLC输出端负载的电源，可以是交流电也可是直流电，但需用户自已提供. （对）6． PLC梯形图的绘制方法，是按照自左而右、自上而下的原则绘制的。

（对）7． PLC输入继电器的线圈可由输入元件驱动，也可用编程的方式去控制。

（）8．在PLC基本逻辑指令中，“AN”是“与非”操作指令，即并联一个动断触点。

（）9． PLC与继电器控制的根本区别在于：PLC采用的是软器件，以程序实现各器件之的连接。

（对）10. PLC的输出继电器的线圈不能由程序驱动，只能由外部信号驱动（错）11. PLC的输出线圈可以放在梯形图逻辑行的中间任意位置。

（错）12. PLC的软继电器编号可以根据需要任意编写。

（错）13. 在绘制电气元件布置图时，重量大的元件应放在下方，发热量大的元件应放在上方。

（）14. 在设计PLC的梯形图时，在每一逻辑行中，并联触点多的支路应放在左边。

（对）二、填空题口、编程工具、智能I/O接口、智能单元等组成。

Cpu模块2. 按PLC物理结构形式的不同，可分为整体和模块式两类。

3. PLC常用的编程语言有：顺序功能图，梯形图，指令表，功能块图，结构文本4.PLC的工作方式为扫描工作方式run模式，stop（内部处理，通信服务）模式，其工作过程分为输入处理、程序执行和输出处理三个阶段。
