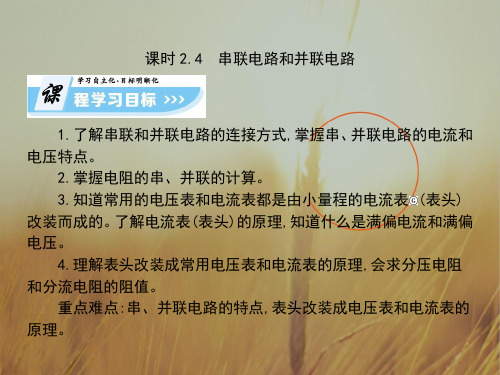

高中物理新课标版人教版选修31精品：24《串联电路和并联电路》(可编辑)

【最新整理，下载后即可编辑】课后巩固提升限时：45分钟总分：100分一、单项选择题(每小题6分，共42分)1.将一个阻值为几千欧的电阻R1和一个阻值为千分之几欧的电阻R2串联起来，则总电阻( )A．很接近R1而略大于R1B．很接近R1而略小于R1C．很接近R2而略大于R2D．很接近R2而略小于R22．三个阻值都是6 Ω的电阻可以用不同的方法连接起来，如图的四个图中等效电阻(即总电阻)等于4 Ω的是( )3．如图所示，电阻R1、R2、R3阻值相等，电压U恒定，开关S接通后流过R2的电流是开关S接通前的( )A.12B.23C.13D.144．两电阻R 1、R 2的电流I 和电压U 的关系如图所示，以下正确的是( )A ．R 1>R 2B ．R 1和R 2串联后的总电阻的I －U 图线应在区域ⅢC ．R 1＝R 2D ．R 1和R 2并联后的总电阻的I －U 图线应在区域Ⅱ5．电流表的内阻是R g ＝200 Ω，满刻度电流值是I g ＝500 μA，现欲把这个电流表改装成量程为1.0 V 的电压表，正确的方法是( )A ．应串联一个0.1 Ω的电阻B ．应并联一个0.1 Ω的电阻C ．应串联一个1 800 Ω的电阻D ．应并联一个1 800 Ω的电阻6．一电流表由电流计G和电阻R并联而成，如图所示，在校准时发现此电流表的读数总比准确值稍小些，采用下列措施可使读数变准确的是( )A．在R上串联一比R小得多的电阻B．在R上串联一比R大得多的电阻C．在R上并联一比R小得多的电阻D．在R上并联一比R大得多的电阻7．如图所示，a、b两端电压恒定，电阻R1＝2 kΩ，用内阻也是2 kΩ的电压表测电阻R1两端电压为2 V，测R2两端电压为4 V，则不接电压表时，a、b间总电压为( )A．6 V B．8 VC．10 V D．12 V二、多项选择题(每小题8分，共24分)8．如图所示是将滑动变阻器作分压器用的电路，A、B为分压器的输出端，若把变阻器的滑动片放在变阻器的中央，下列判断哪些正确( )A．空载时输出电压为U AB＝U CD/2B．当接上负载R时，输出电压U AB<U CD/2C．负载R越大，U AB越接近U CD/2D．负载R越小，U AB越接近U CD/29．图中，考虑两表内阻的影响，用两表示数算出的R测＝U I( )A．比R的真实值小B．比R的真实值大C．引起误差的原因是U偏大D．引起误差的原因是I偏小10．如图所示，若考虑电表内阻的影响，用两表示数算出R测＝UI( )A．比R真实值大B．比R真实值小C．引起误差的原因是电压表分流D．引起误差的原因是电流表分压课后巩固提升1．A 两电阻串联后的总电阻比两电阻的电阻值都要大，但更接近于大电阻．故选项A正确．2．C 由电阻的串联、并联特点可知选项A中的总电阻为18 Ω，选项B中的总电阻为2 Ω，选项C中的总电阻为4 Ω，选项D中的总电阻为9 Ω，故应选C.3．B 设R1＝R2＝R3＝R，在开关接通前，R1与R2串联R总＝2R，流过R2的电流为U2R.开关接通后，R2与R3并联后再与R1串联，R总＝R＋R2＝32R.I总＝UR总＝2U3R，流过R2的电流为12I总＝U3R，则所求电流比为U 3R ∶U 2R＝2∶3. 4．B I －U 图线的斜率为电阻的倒数，所以R 1<R 2，A 、C 错误；串联后的总电阻大于任一个分电阻，所以串联后总电阻的I －U 图线应在区域Ⅲ，故B 正确、D 错误．5．C 把电流表改装成电压表需串联一个电阻R ，改装后，U ＝I g (R g ＋R )解得R ＝U I g －R g ＝( 1.0500×10－6－200) Ω＝1 800 Ω 即应串联一个1 800 Ω的电阻，故C 正确．6．A 读数总比准确值偏小，说明流过表头的电流偏小，并联电阻稍小了些，要使电流表读数准确，应使并联电阻稍大些，故要串联一个很小的电阻，因此A 正确．7．C 设总电压为U ，U 1＝U R 2＋R 1R V R 1＋R V·R 1R V R 1＋R V U 2＝U R 1＋R 2R V R 2＋R V·R 2R V R 2＋R V ， 以上两式联立可得：U 1U 2＝R 1R 2. R 2＝4 kΩ.代入上式可得：U ＝10 V ，C 正确．8．ABC 空载时，输出电压为U CD /2；接上负载R 时，R 与滑动变阻器的下半部分并联，再与滑动变阻器的上半部分串联，因为并联电路的总电阻总要小于任一支路的电阻，而串联电路中各支路的电压与电阻成正比，所以接R时输出电压小于U CD/2；负载R阻值越大，并联电路电阻值也越大，电压就越高，就越接近U CD/2.9．BC 由于电流表有内阻，所以电压表的读数U为被测电阻和电流表内阻的电压之和．而R测＝UI比R真＝U真I偏大，产生误差的原因是由于电流表的分压而使电压表的读数U偏大，故B、C选项正确．10．BC 电流表的读数I＝I V＋I R，R测＝UI.而R真＝UI R，故R测小于R真，故B选项正确；引起误差的原因是电压表分流造成的，故C选项正确．三、非选择题(共34分)11．(16分)如图为实验室常用的两个量程的电流表原理图．当使用O、A两接线柱时，量程为0.6 A；当使用O、B两接线柱时，量程为3 A．已知表头的内阻R g＝200 Ω，满偏电流I g＝100 mA.求分流电阻R1和R2.12．(18分)在如图所示的电路中，A、B两端的电压为U＝6 V，R＝2 Ω，R2＝3 Ω，滑动变阻器R的最大阻值为5 Ω，小灯泡的1电阻为10 Ω，电流表和电压表均为理想电表，当滑动触头P在R上滑动时，电流表与电压表的示数变化的范围是多少？课后巩固提升11.8 Ω32 Ω解析：当使用O、A两接线柱时，量程为0.6 A，即当流入正接线柱O的电流为0.6 A，流过表头的电流为I g.这时在表的内部，R与R2串联，然后与表头并联，电路图如图a所示，根据并联电1路电压相等有：I g R g＝(I1－I g)(R1＋R2)．①当使用O、B两接线柱时，量程为3 A，即当流入正接线柱O的电流为3 A时，流过表头的电流为I g.这时在表的内部，R2与表头串联，然后与R 1并联，电路图如图b 所示，根据并联电路电压相等有：I g (R g ＋R 2)＝(I 2－I g )R 1.②由①②两式代入数据解之得：R 1＝8 Ω，R 2＝32 Ω. 12．电流表0.6 A ～0.72 A 电压表0～2.4 V解析：当P 在最上端时，电路的电阻最小，此时R min ＝R 1＋R 2＋RR L R ＋R L ＝253 Ω I max ＝U R min ＝6×325A ＝0.72 A 电压表示数U max ＝I max ·RR L R ＋R L ＝0.72×5×105＋10 V ＝2.4 V ， 当P 在最下端时，电路的电阻最大R max ＝R 1＋R 2＋R ＝10 ΩI min ＝U R max ＝610A ＝0.6 A 电压表示数最小U min ＝0所以电流的变化范围0.6 A ～0.72 A ，电压的变化范围0～2.4 V.。
