汽车常用紧固件概述一、紧固件基础知识1.1 概述1.2 紧固件分类1.3 螺纹1.4 螺纹配合等级1.5 紧固件标记方式1.6 紧固件常用材料二、紧固件制造工艺2.1 紧固件生产工艺流程2.2 紧固件生产工序简介2.3 典型工艺路线三、紧固件检验及试验1.1 概述紧固件指能够起紧固作用的零件。
螺纹紧固件是指带有螺纹的紧固件，是根据一定的尺寸制造的，它通过外螺纹和内螺纹的相互配合来发挥其基本功能，我们正是利用螺纹紧固件具备的这种功能，使螺纹紧固件在物体与物体的连接和紧固上，以及物体的移动等方面起到很大作用。
紧固件不仅包括螺纹紧固件，还有垫圈、铆钉、销等。
1.2 紧固件分类紧固件基础知识---紧固件分类自攻螺钉螺栓木螺钉销铆钉螺柱挡圈螺母螺钉垫圈组合件和连接副焊接钉键1.3 螺纹-分类（按用途）根据用途可把螺纹分成四类①紧固螺纹,包括普通螺纹；过渡配合螺纹；过盈配合螺纹；小螺纹；MJ螺纹②传动螺纹，包括梯形螺纹；锯齿形螺纹；方形螺纹。
③管螺纹，55°牙型角的管螺纹；60°牙型角的管螺纹；米制锥螺纹；干密封管螺纹。
④专用螺纹，包括光学仪器用螺纹；锻钢阀门用短牙梯形螺纹；机床梯形螺纹丝杠；石油螺纹；气瓶螺纹等等。
1.3 螺纹-五要素螺纹由牙型、直径、螺距、线数和旋向（螺纹几何尺寸的五要素）确定。
只有五要素完全一致的内外螺纹才能配合使用。
在五要素中，牙型、公称直径、螺距又是主要的三要素，国家标准规定了一些标准的牙型、公称直径和螺距，凡是这些要素都符合标准的都称为标准螺纹。
牙型符合标准，但公称直径或螺距不符合标准的称为特殊螺纹，牙型不符合标准的称为非标准螺纹1.3 螺纹-螺纹牙型在通过螺纹轴线的断面上，螺纹的轮廓形状称为螺纹牙型。
它有三角型、梯型、锯齿型和方型等，不同的螺纹牙型有不同的用途,并由不同的代号表示。
1、普通螺纹（M）2、英制管螺纹（G、R、Rp、Rc）3、梯型螺纹（Tr）4、锯齿型螺纹（B）1.3 螺纹-螺纹牙型1、普通螺纹（M）普通螺纹是最常用的连接螺纹，牙型为三角形，牙型角为60°，螺纹特征代号为M。

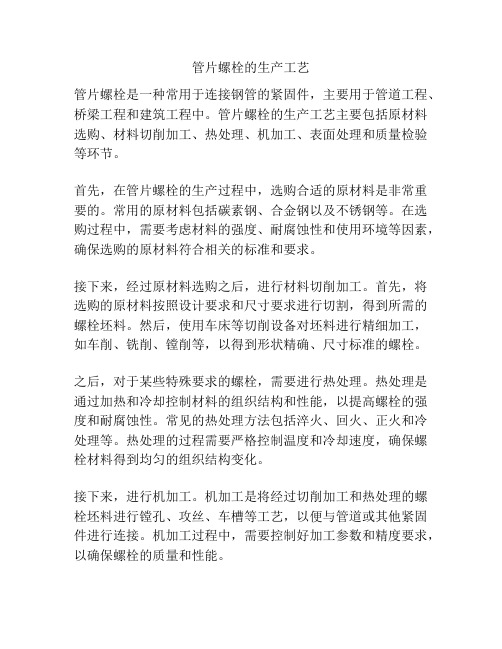

管片螺栓的生产工艺管片螺栓是一种常用于连接钢管的紧固件，主要用于管道工程、桥梁工程和建筑工程中。
管片螺栓的生产工艺主要包括原材料选购、材料切削加工、热处理、机加工、表面处理和质量检验等环节。
首先，在管片螺栓的生产过程中，选购合适的原材料是非常重要的。
常用的原材料包括碳素钢、合金钢以及不锈钢等。
在选购过程中，需要考虑材料的强度、耐腐蚀性和使用环境等因素，确保选购的原材料符合相关的标准和要求。
接下来，经过原材料选购之后，进行材料切削加工。
首先，将选购的原材料按照设计要求和尺寸要求进行切割，得到所需的螺栓坯料。
然后，使用车床等切削设备对坯料进行精细加工，如车削、铣削、镗削等，以得到形状精确、尺寸标准的螺栓。
之后，对于某些特殊要求的螺栓，需要进行热处理。
热处理是通过加热和冷却控制材料的组织结构和性能，以提高螺栓的强度和耐腐蚀性。
常见的热处理方法包括淬火、回火、正火和冷处理等。
热处理的过程需要严格控制温度和冷却速度，确保螺栓材料得到均匀的组织结构变化。
接下来，进行机加工。
机加工是将经过切削加工和热处理的螺栓坯料进行镗孔、攻丝、车槽等工艺，以便与管道或其他紧固件进行连接。
机加工过程中，需要控制好加工参数和精度要求，以确保螺栓的质量和性能。
完成机加工之后，还需要对螺栓进行表面处理。
表面处理是为了提高螺栓的耐腐蚀性和美观度。
常见的表面处理方法有镀锌、镀铬、喷涂和热浸镀等。
表面处理还可以根据使用环境的不同选择不同的方法，以满足钢材表面的防护和装饰要求。
最后，进行质量检验。
质量检验是管片螺栓生产工艺的最后一步，主要用于检查螺栓的尺寸精度、力学性能、外观质量等方面是否符合标准和要求。
常用的质量检验方法包括外观检查、尺寸测量、力学性能测试和腐蚀试验等。
综上所述，管片螺栓的生产工艺包括原材料选购、材料切削加工、热处理、机加工、表面处理和质量检验等环节。
通过严格控制每个环节的操作和质量要求，可以确保螺栓的质量和性能，满足相关工程的需求。
紧固件基础知识第⼀部分基础知识第⼀章度量当今世界上长度计量单位主要有两种，⼀种为公制，计量单位为⽶（m）、厘⽶（cm）、毫⽶（mm）等，在欧州、我国及⽇本等东南亚地区使⽤较多，另⼀种为英制，计量单位主要为英⼨（inch），相当于我国旧制的市⼨，在美国、英国等欧美国家使⽤较多。
1、公制计量：（10进制）1m =100 cm=1000 mm0 1 2 3 4 5 6 7 8 9 10 mm2、英制计量：（8进制）1英⼨=8英分1英⼨=25.4 mm 3/8''×25.4 =9.520 1/8 1/4 3/8 1/2 5/8 3/4 7/8 1 inch3、1/4''以下的产品⽤番号来表⽰其称呼径，如：4#，5#，6#，7#，8#，10#，12#第⼆章螺纹⼀、螺纹是⼀种在固体外表⾯或内表⾯的截⾯上，有均匀螺旋线凸起的形状。
根据其结构特点和⽤途可分为三⼤类：（⼀）、普通螺纹：⽛形为三⾓形，⽤于连接或紧固零件。
普通螺纹按螺距分为粗⽛和细⽛螺纹两种，细⽛螺纹的连接强度较⾼。
（⼆）、传动螺纹：⽛形有梯形、矩形、锯形及三⾓形等。
（三）、密封螺纹：⽤于密封连接，主要是管⽤螺纹、锥螺纹与锥管螺纹。
⼆、螺纹配合等级：螺纹配合是旋合螺纹之间松或紧的⼤⼩，配合的等级是作⽤在内外螺纹上偏差和公差的规定组合。
（⼀）、对统⼀英制螺纹，外螺纹有三种螺纹等级：1A、2A和3A级，内螺纹有三种等级：1B、2B和3B级，全部都是间隙配合。
等级数字越⾼，配合越紧。
在英制螺纹中，偏差仅规定1A和2A级，3A 级的偏差为零，⽽且1A和2A级的等级偏差是相等的。
等级数⽬越⼤公差越⼩，如图所⽰：1A1、1A和1B级，⾮常松的公差等级，其适⽤于内外螺纹的允差配合。
2、2A和2B级，是英制系列机械紧固件规定最通⽤的螺纹公差等级。
3、3A和3B级，旋合形成最紧的配合，适⽤于公差紧的紧固件，⽤于安全性的关键设计。
汽车紧固件生产工艺流程概述说明以及解释1.1 概述汽车紧固件是指用于连接和固定汽车各个部件的零部件，包括螺栓、螺母、垫圈等。
它们在汽车的制造和维修过程中起到至关重要的作用。
汽车紧固件的生产工艺流程是指从原材料准备到最终产品制造和质量检验的一系列步骤。
本文旨在对汽车紧固件生产工艺流程进行全面概述和详细说明，并探讨其中存在的问题与挑战。
通过深入了解该生产工艺流程，可以为进一步提高生产效率、保证产品质量以及展望未来发展方向提供参考。
1.2 文章结构本文主要分为五个部分，每个部分都有明确的内容目标。
以下是各部分简要描述：- 引言：介绍文章背景，并阐述文章结构和写作目的。
- 汽车紧固件生产工艺流程概述：定义汽车紧固件及其应用范围，并对整个生产工艺流程进行初步概述，同时探讨当前存在的问题与挑战。
- 汽车紧固件生产工艺流程说明：详细解释生产工艺流程中的各个步骤，包括原材料准备与加工、零部件加工和制造、装配与检验过程。
- 汽车紧固件生产工艺流程解释：提出一些改进生产效率和质量控制的措施和方法，并对未来的发展趋势和展望进行分析。
- 结论：总结回顾全文内容，同时对汽车紧固件生产工艺流程的未来发展方向进行展望。
1.3 目的本文旨在全面概述汽车紧固件生产工艺流程，并详细说明其中每个步骤的具体操作。
通过深入了解该生产工艺流程以及其中存在的问题与挑战，可以为相关从业人员提供实用指导，同时为进一步提高生产效率、保证产品质量以及展望未来发展方向提供参考依据。
2. 汽车紧固件生产工艺流程概述2.1 紧固件的定义与应用汽车紧固件是一种连接零部件和组件的工具，其作用是通过将各个部件紧密地固定在一起，确保汽车正常运行和安全驾驶。
紧固件包括螺栓、螺母、垫圈、销子等，它们广泛应用于汽车制造过程中的各个环节。
2.2 生产工艺流程概述汽车紧固件的生产工艺流程包含多个关键步骤，从原材料准备和加工到最终装配和检验过程。
首先，原材料如钢材需要进行准备和加工，通过特定的方式切割成适当形状和尺寸。
紧固件的质量标准及检验方法紧固件是指在机械设备中用于连接和固定零件的零部件，广泛应用于汽车、航空航天、机械制造、建筑等领域。
由于紧固件的质量直接关系到设备的安全性和可靠性，因此制定一套合理的质量标准和检验方法对于保证产品质量是非常重要的。
一、紧固件的质量标准1. 尺寸标准：紧固件的尺寸标准是保证其与待连接零件匹配和紧固作用的基础。
一般情况下，紧固件的尺寸标准应符合国际和行业标准，如ISO、DIN、ASME等。
同时，也可以根据具体需求制定企业内部的尺寸标准。
2. 材料标准：紧固件的材料标准是确保其力学性能和耐腐蚀性的基础。
常见的紧固件材料包括碳钢、合金钢、不锈钢等，其材料标准应符合国际和行业标准。
3. 表面处理标准：紧固件的表面处理标准是确保其耐腐蚀性和外观质量的基础。
常见的表面处理方法包括镀锌、磷化、氧化等，其标准应符合国家和行业标准。
4. 强度标准：紧固件的强度标准是确保其承受力和抗疲劳性的基础。
常见的强度标准包括拉伸强度、屈服强度、冲击强度等。
强度标准应符合国际和行业标准。
5. 拉伸标准：紧固件的拉伸标准是确保其连接效果和可靠性的基础。
常见的拉伸标准包括静载拉伸和动载拉伸，其标准应符合国际和行业标准。
二、紧固件的检验方法1. 外观检验：通过目视观察或显微镜观察紧固件的表面是否有明显的缺陷，如裂纹、变形、划痕等。
2. 尺寸检验：使用尺具、千分尺、显微计等工具测量紧固件的尺寸是否符合标准要求。
3. 化学成分检验：使用化学分析仪器对紧固件的材料成分进行检验，以确保其符合标准要求。
4. 强度检验：使用拉力试验机对紧固件的强度进行检验，包括拉伸强度、屈服强度等。
通过加载一定的力来测试紧固件的断裂强度。
5. 耐腐蚀性检验：使用盐雾试验箱对紧固件进行盐雾腐蚀试验，以测试其耐腐蚀能力。
6. 连接性能检验：将紧固件与待连接的零件进行连接，并通过合适的测试方法测试连接的可靠性和抗疲劳性。
7. 动载拉伸检验：使用动态拉伸试验机对紧固件进行动载拉伸试验，以测试其在动态负载下的性能。
紧固件冷成型工艺知识讲义目录一、紧固件冷成型工艺基础知识 (2)1. 紧固件冷成型工艺概述 (3)2. 紧固件冷成型工艺分类 (4)3. 紧固件冷成型工艺原理 (5)二、冷镦成型工艺 (6)1. 冷镦成型工艺介绍 (7)2. 冷镦模具设计 (8)3. 冷镦加工工艺参数控制 (10)三、冷挤压成型工艺 (12)1. 冷挤压成型工艺介绍 (13)2. 冷挤压模具设计 (14)3. 冷挤压加工工艺参数控制 (15)四、精密冲压成型工艺 (16)1. 精密冲压成型工艺介绍 (17)2. 精密冲压模具设计 (18)3. 精密冲压加工工艺参数控制 (20)五、特种紧固件冷成型工艺 (21)1. 高强度螺栓冷成型工艺 (23)2. 非标异形件冷成型工艺 (25)3. 铝合金紧固件冷成型工艺 (27)六、紧固件冷成型工艺应用案例分析 (28)1. 汽车制造行业应用案例分析 (30)2. 机械制造行业应用案例分析 (30)3. 电子电器行业应用案例分析 (32)七、紧固件冷成型工艺发展趋势及展望 (33)一、紧固件冷成型工艺基础知识紧固件冷成型工艺是指在常温下通过压力使金属材料产生塑性变形，从而得到预定形状和尺寸的紧固件的一种工艺方法。
该工艺主要利用金属的塑性，通过模具和冲压设备对金属材料进行压制、弯曲、剪切等变形操作，最终获得所需的紧固件形状。
精度高：冷成型工艺可以精确控制金属材料的变形，从而得到高精度的紧固件产品。
材料利用率高：冷成型工艺可以在较小的变形力下实现材料的成型，减少了材料的浪费。
生产效率高：该工艺可以实现自动化生产，大幅提高紧固件的生产效率。
紧固件冷成型工艺适用于各种金属材料的成型，如碳钢、合金钢、不锈钢等。
它广泛应用于紧固件制造行业，如螺栓、螺母、螺钉、弹簧垫圈等紧固件的生产。
紧固件冷成型工艺流程包括原材料准备、模具设计、冲压操作、质量检测等环节。
模具设计是冷成型工艺的关键，直接影响紧固件的质量和生产效率。
