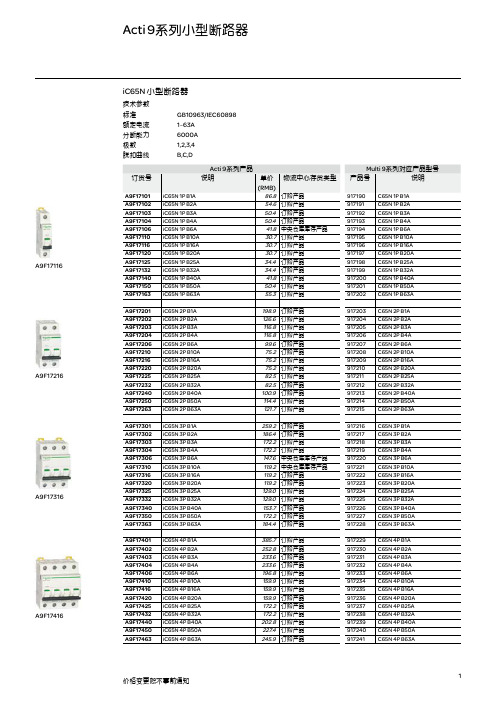

IC65N 4P D50A小型断路器

iC65N 小型断路器技术参数标准 GB10963/IEC60898额定电流 1~63A 分断能力 6000A 极数 1,2,3,4脱扣曲线B,C,DA9F17116A9F17216A9F17316A9F17416A9F18116A9F19116A9F18216A9F18316A9F18416A9F19216A9F19316A9F19416* 将逐步转换为‘各物流中心库存产品’A9K58116A9K58216A9K58316A9K58416iC65N-K 小型断路器技术参数标准 GB10963/IEC60898额定电流 6~32A 分断能力 6000A 极数 1,2,3,4脱扣曲线 C (D 曲线产品稍晚上市)注：iC65N-K不可选用电气附件及剩余电流动作保护附件。

* 将逐步转换为‘各物流中心库存产品’iC65H 小型断路器技术参数标准 GB10963/IEC60898额定电流 1~63A 分断能力 10000A 极数 1,2,3,4脱扣曲线 B,C,DA9F27116A9F27216A9F27316A9F27416A9F28116A9F28216A9F28316A9F28416A9F29116A9F29216A9F29316A9F29416* 将逐步转换为‘各物流中心库存产品’iC65L 小型断路器技术参数标准 GB14048.2/IEC60947.2额定电流 1~63A 分断能力 15kA 极数 1,2,3,4脱扣曲线C,DA9F38116A9F38216A9F38316A9F38416** 将逐步转换为‘中央仓库库存产品’A9F39216A9F39316A9F39416A9F39116A9F90216 A9F90316iC60L MA单磁式小型断路器(2011年第二季度开始接受订单)技术参数标准GB14048.2/IEC60947.2额定电流 1.6~40A分断能力15kA极数2,3脱扣曲线MAiDPNa 小型断路器技术参数标准 GB10963/IEC60898额定电流 6~40A 分断能力 4500A 极数 1P+N 脱扣曲线 C iDPNa-K 小型断路器技术参数标准 GB10963/IEC60898额定电流 6~32A 分断能力 4500A 极数 1P+N 脱扣曲线 C 注：iDPNa-K不可选用电气附件及剩余电流动作保护附件。

C65N、IC65N、IC65H小型断路器的适用范围及功能施耐德品牌的iC65N 系列小型断路器是国内系列最为完整、可满足不同市场和需求的小型断路器。

iC65N 主要适用于民用住宅，IC65N/H 广泛地应用于建筑、工业等领域，iC65L 主要适用于工业、建筑、能源等高分断需求的场合。

乐清市福格电气有限公司来电咨询：13-8687-951-15QQ：799-580-493支持淘宝交易：店铺《福格电气商城》二、iC65N小型断路器的产品特点iC65N断路器具有以下功能：- 短路保护 -过载保护 - 控制 - 隔离技术参数：符合标准：IEC 60898/GB10963-2004，CCC认证，拥有中国船级认证证书极数：1P+N /1P 2P 3P 4P额定电流：1-63A额定电压：1P ：230V 2P/3P/4P： 400V分断能力：6kA脱扣特性：B、C、DB 型曲线(电子保护)：保护短路电流较小的负载，如电源、长电缆等C 型曲线(配电保护)：保护常规负载和配电线缆D 型曲线(动力保护)：保护起动电流大的冲击性负荷(如电动机、变压器等)限流等级：3快速闭合：保证冲击性负载的可靠工作，延长断路器的电气寿命机械寿命：20,000 次接线：1～32 A，适用于25 mm2及以下导线；40～63 A ，适用于35 mm2 及以下导线安装：模块化结构，可方便地安装在DIN 标准导轨上iC65断路器性能描述产品标准 IEC60898-1/GB10963.1产品认证 CCC CE产品极数 1,2,3,4脱扣曲线 B/C/D分断能力 6/10/15kA额定电流 1~63A选择断路器（空气开关）安培计算法1匹=735W≈750W1.5匹=1.5×750W=1125W2匹=2×750W=1500W2.5匹=2.5×750W=1875 W 此计算法以此类推。

(1)例：3匹空调器应选择多少A的空气开关？（220V电压）750W×3匹=2250W×3倍（冲击电流）=6750W÷220V=30.68A≈32A。

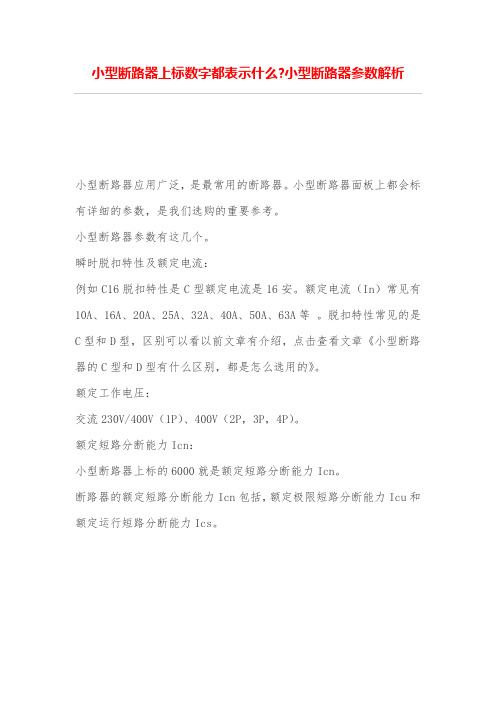

小型断路器上标数字都表示什么?小型断路器参数解析
小型断路器应用广泛，是最常用的断路器。

小型断路器面板上都会标有详细的参数，是我们选购的重要参考。

小型断路器参数有这几个。

瞬时脱扣特性及额定电流：
例如C16脱扣特性是C型额定电流是16安。

额定电流（In）常见有10A、16A、20A、25A、32A、40A、50A、63A等。

脱扣特性常见的是C型和D型，区别可以看以前文章有介绍，点击查看文章《小型断路器的C型和D型有什么区别，都是怎么选用的》。

额定工作电压：
交流230V/400V（1P）、400V（2P，3P，4P）。

额定短路分断能力Icn：
小型断路器上标的6000就是额定短路分断能力Icn。

断路器的额定短路分断能力Icn包括，额定极限短路分断能力Icu和额定运行短路分断能力Ics。

在小型断路器中只做额定运行短路分断能力Ics的实验。

所以小型断路器上的6000或4500就是小型断路器能够可靠瞬间切断的最大短路电流。

在切断该瞬间短路电流后，断路器仍可以继续使用。

超过这个电流的短路小型断路器就不能再继续可靠使用了。

（国标《家用及类似场所用断路器》GB10963(等效采用IECB60898)规定断路器应进行额定极限短路分断能力Icu和额定运行短路分断能力Ics试验。

当Icu≤6000A时，Icu=Ics，故只需作Ics试验。

）。

低压终端配电产品
低压终端配电产品小型断路器/微型断路器/MCB
iC65N小型断路器/Acti9iC65N小型断路器/Acti9
高分断能力断路器 (D型40-63A价格不同取MAX)
高分断能力断路器 (D型40-63A价格不同取MAX)
小型断路器/微型断路器/MCB 低压终端配电产品
小型断路器/微型断路器/MCB
小型断路器/微型断路器/MCB
低压终端配电产品
小型断路器/微型断路器/MCB
低压终端配电产品
塑壳断路器M CCB 塑壳断路器/MC CB
塑壳断路器M CCB 塑壳断路器/MC CB
辅助触点/分励线圈通用 OF:196.00 MX(AC 220V):360.00
塑壳断路器/MC CB
塑壳断路器M CCB
塑壳断路器/MC CB
EasyPact CVS100-630 常用附件 不含CVS100E
塑壳断路器M CCB
塑壳断路器/MC CB
塑壳断路器M CCB 塑壳断路器/MC CB
塑壳断路器M CCB
塑壳断路器/MC CB
塑壳断路器M CCB
塑壳断路器/MC CB。

施耐德小型断路器ic65n 1p d40a
▲断路器是指能够关合、承载和开断正常回路条件下的电流并能关合、在规定的时间内承载和开断异常回路条件下的电流的开关装置。

断路器按其使用范围分为高压断路器与低压断路器，高低压界线划分比较模糊，一般将3kV以上的称为高压电器。

▲断路器可用来分配电能，不频繁地启动异步电动机，对电源线路及电动机等实行保护，当它们发生严重的过载或者短路及欠压等故障时能自动切断电路，其功能相当于熔断器式开关与过欠热继电器等的组合。

而且在分断故障电流后一般不需要变更零部件。

目前，已获得了广泛的应用。

▲电的产生、输送、使用中，配电是一个极其重要的环节。

配电系统包括变压器和各种高低压电器设备，低压断路器则是一种使用量大面广的电器
▲断路器应垂直安装，且在安装前应先检查断路器铭牌上所列的技术参数是否符合使用要求。

▲通电前应人工操作几次断路器，其机构动作应灵活可靠、无阻滞现象。

▲按下闭合按钮（黑色），电路处于接通状态；按下断开按钮（红色），电路处于断开状态。

▲使用过程中，应对断路器进行定期检查（一般为一个月），即在断路器合闸通电状态下，拨动试验按钮（试验按钮用符号“Test”表示），断路器应可靠断开。

▲当断路器因线路发生过载、短路故障而断开时，应先排除故障后再使断路器重新合闸。

▲本断路器为非维护型，所以当断路器发生故障不能正常工作时，用户不得私自打开断路器进行维修。

▲使用电流调节旋钮，须按线路实际电流调节至相应位置，请勿超负荷使用
