检测报告检测报告1、原材料本次试验粗细集料、沥青经检验，其技术性能指标满足我国现行规范技术要求。
⑴沥青沥青为施工单位提供的70#重交道路石油沥青，其性能检验结果如表1表1 沥青性能检测结果性能指标试验值技术要求针入度（25℃，100g，5s），0.1mm 73 60～80 延度（5cm/min，15℃），cm >100 >100 软化点（环球法），℃49.3 >45⑵集料本次试验所用集料由委托单位提供，其公称最大粒径是19㎜，为0～5㎜、5～10㎜、10～19㎜、矿粉四档，其性能检测结果如表2、表3、表4、表5。
表2 10～19㎜集料性能检测结果性能指标试验值技术要求压碎值，% 17.4 ≤30 洛杉矶磨耗，% 21.6 ≤35毛体积密度，g/cm3 2.697 ≥2.45 吸水率，% 0.26 ≤3.0 针片状含量，% 6.8 ≤20﹤0.075㎜颗粒含量0.5 ≤1表3 5～10㎜集料性能检测结果性能指标试验值技术要求视密度，g/cm3 2.702 ≥2.45状含量，% 1.8 ≤3表4 0～5㎜集料性能检测结果性能指标试验值技术要求视密度，g/cm3 2.715 ≥2.45 状含量，% 2.1 ≤3表5 矿粉性能检测结果2、密级配沥青混合料级配设计⑴级配设计参照密级配沥青混合料矿料级配范围，调整级配如表6及图1所示表6 AC-16 沥青混合料级配调整表图1 AC-16沥青混合料合成级配曲线3、最佳油石比确定本次生产配合比设计严格按照JTG F40-2004《公路沥青路面施工技术规范》进行。
⑴试件成型马歇尔试验时选取3.6%、3.9%、4.2%、4.5%、4.8%五个油石比，每组四个试件，试件双面各击实75次，尺寸均为ф101.6×（63.5±1.3）mm。
⑵马歇尔试验①物理指标测定按上述方法成型的试件，在室温静置12h后测定其毛体积相对密度、空隙率（VV）、矿料间隙率（VMA）、沥青饱和度（VFA）等物理指标。
1 总则1.0.1为贯彻“精心施工，质量第一”的方针，保证沥青路面的施工质量，特制定本规范。
1.0.2 本规范适用于各等级新建和改建公路的沥青路面工程。
1.0.3沥青路面施工必须符合国家环境和生态保护的规定。
1.0.4沥青路面施工必须有施工组织设计，并保证合理的施工工期。
沥青路面不得在气温10℃(高速公路和一级公路)或5℃(其他等级公路)，以及雨天、路面潮湿的情况下施工。
1.0.5沥青面层宜连续施工，避免与可能污染沥青层的其他工序交叉干扰，以杜绝施工和运输污染。
1.0.6沥青路面施工应确保安全，有良好的劳动保护。
沥青拌和厂应具备防火设施，配制和使用液体石油沥青的全过程严禁烟火。
使用煤沥青时应采取措施防止工作人员吸入煤沥青或避免皮肤直接接触煤沥青造成身体伤害。
1.0.7沥青路面试验检测的实验室应通过认证，取得相应的资质，试验人员持证上岗，仪器设备必须检定合格。
1.0.8沥青路面工程应积极采用经试验和实践证明有效的新技术、新材料、新工艺。
1.0.9沥青路面施工除应符合本规范外，尚应符合国家颁布的现行有关标准、规范的规定。
特殊地质条件和地区的沥青路面工程，可根据实际情况，制订补充规定。
各省、市、自治区或工程建设单位可根据具体情况，制订相应的技术指南，但技术要求不宜低于本规范的规定。
2 术语、符号、代号术语2.1.1沥青结合料 asphalt binder，asphalt cement在沥青混合料中起胶结作用的沥青类材料(含添加的外掺剂、改性剂等)的总称。
2.1.2乳化沥青emulsified bitumen(英), asphalt emulsion，emulsified asphalt(美)石油沥青与水在乳化剂、稳定剂等的作用下经乳化加工制得的均匀的沥青产品，也称沥青乳液。
2.1.3液体沥青 liquid bitumen(英), cutback asphalt(美)用汽油、煤油、柴油等溶剂将石油沥青稀释而成的沥青产品，也称轻制沥青或稀释沥青。
试题答案（第八章石油蜡、石油沥青分析）1．名词解释（1）液体石蜡（2）石蜡（3）微晶蜡（4）石蜡的熔点（5）滴熔点（6）石油蜡针入度（7）石油蜡含油量（8）光安定性（9）软化点（10）沥青针入度（11）延度（1）答：液体石蜡是由原油蒸馏所得到的煤油或轻柴油馏分经尿素脱蜡或分子筛脱蜡分离而得到的正构烷烃。
由于其常温下呈液态，故称为液体石蜡或液蜡。
（2）答：石蜡是由原油蒸馏所得的润滑油馏分经精制、脱蜡和脱油而得到固态烃类。
（3）答：微晶蜡（又称地蜡）是从原油蒸馏所得的残渣润滑油料经溶剂脱蜡、蜡溶剂脱油和精制而制得，也可以天然矿地蜡以及沉积在含蜡石油油井管壁、原油贮罐和输油管线中的固体物质制得的一种白色或微黄的脆硬无定形结晶蜡状固体。
（4）答：石蜡的熔点是指在规定条件下，冷却已熔化的石蜡试样时，冷却曲线上第一次出现停滞期的温度。
（5）答：滴熔点是指在规定的条件下，当试样从温度计球部滴落第一滴时温度计的读数即为试样的滴熔点。
滴熔点是划分微晶蜡、凡士林产品牌号的依据。
（6）答：石油蜡针入度是指在规定条件下，标准针垂直穿入固体或半固体石油蜡的深度，以1/10mm表示。
（7）答：石油蜡含油量是指石油蜡中含有的润滑油的量。
它是用在规定条件下，将试样溶解于丁酮中，冷却至－31.7℃过滤析出蜡，蒸出滤液中的丁酮，以残留油的质量分数表示。
（8）答：光安定性是石油产品抵抗光照作用而保持其性质不发生永久变化的能力。
（9）答：沥青的软化点是表示沥青耐热性能的指标，是指在规定条件下，试样因受热而下坠达25 mm时的温度，以℃表示。
（10）沥青针入度是反映沥青在一定温度下软硬程度的指标。
它是用标准针在一定的载荷、时间及温度条件下垂直穿入沥青试样的深度来表示的，单位为1/10mm。
（11）延度延度是表示沥青在一定温度下受力拉伸至断裂前的变形能力的指标，是指在规定的温度和拉伸速度下，将在模具内铸成规定形状的沥青试样拉伸至断裂时的长度，以cm 为单位。
一、实验目的1. 了解道路石油沥青的基本性质和组成。
2. 掌握道路石油沥青的检测方法和指标。
3. 分析不同沥青产品的性能差异，为沥青路面施工提供依据。
二、实验原理道路石油沥青是一种复杂的碳氢化合物混合物，主要由沥青质、树脂和油分组成。
沥青的物理和化学性质直接影响沥青路面的性能。
本实验通过检测沥青的针入度、软化点、延度、溶解度等指标，分析沥青的性能。
三、实验仪器与材料1. 仪器：沥青软化点测定仪、针入度仪、延度仪、溶剂、滤纸、烘箱等。
2. 材料：不同品牌、不同等级的道路石油沥青样品。
四、实验步骤1. 针入度测定（1）将沥青样品放入烘箱中，加热至沥青完全熔化，脱水处理。
（2）将熔化的沥青通过0.6mm的筛过滤，倒入试验模具中。
（3）待沥青冷却后，进行针入度测定。
2. 软化点测定（1）将沥青样品放入烘箱中，加热至沥青完全熔化，脱水处理。
（2）将熔化的沥青倒入试验模具中，放置在软化点测定仪的试样台上。
（3）打开仪器，使试样台以一定的速度上升，当沥青表面出现 wrinkles 时，记录此时的温度即为软化点。
3. 延度测定（1）将沥青样品放入烘箱中，加热至沥青完全熔化，脱水处理。
（2）将熔化的沥青倒入试验模具中，放置在延度仪的试样台上。
（3）打开仪器，使试样台以一定的速度上升，当沥青拉断时的长度即为延度。
4. 溶解度测定（1）将沥青样品放入烘箱中，加热至沥青完全熔化，脱水处理。
（2）将熔化的沥青倒入溶剂中，浸泡一段时间。
（3）取出沥青，放入烘箱中烘干，称量其质量。
（4）计算溶解度：溶解度 = （原始质量 - 烘干后质量）/ 原始质量× 100%五、实验结果与分析1. 不同品牌、不同等级的道路石油沥青样品的针入度、软化点、延度、溶解度等指标存在差异。
2. 针入度、软化点、延度等指标与沥青路面的性能密切相关。
针入度越高，沥青的粘度越低；软化点越高，沥青的抗高温性能越好；延度越高，沥青的抗裂性能越好。
3. 通过本实验，可以分析不同沥青产品的性能差异，为沥青路面施工提供依据。

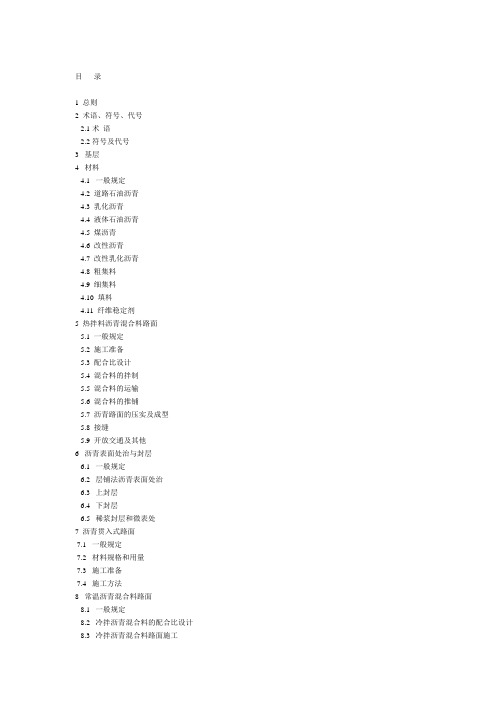

目录1 总则2 术语、符号、代号2.1术语2.2符号及代号3 基层4 材料4.1 一般规定4.2 道路石油沥青4.3 乳化沥青4.4 液体石油沥青4.5 煤沥青4.6 改性沥青4.7 改性乳化沥青4.8 粗集料4.9 细集料4.10 填料4.11 纤维稳定剂5 热拌料沥青混合料路面5.1 一般规定5.2 施工准备5.3 配合比设计5.4 混合料的拌制5.5 混合料的运输5.6 混合料的推铺5.7 沥青路面的压实及成型5.8 接缝5.9 开放交通及其他6 沥青表面处治与封层6.1 一般规定6.2 层铺法沥青表面处治6.3 上封层6.4 下封层6.5 稀浆封层和微表处7 沥青贯入式路面7.1 一般规定7.2 材料规格和用量7.3 施工准备7.4 施工方法8 常温沥青混合料路面8.1 一般规定8.2 冷拌沥青混合料的配合比设计8.3 冷拌沥青混合料路面施工8.4 冷补沥青混合料9 透层、粘层9.1 透层9.2 粘层10 其他沥青铺装工程10.1 一般规定10.2 行人及非机动车道路10.3 重型车停车场、公共汽车站10.4 水泥混凝土桥面的沥青铺装层10.5 钢桥面铺装10.6 公路隧道沥青路面10.7 路缘石与拦水带11 施工质量管理与检查验收11.1 一般规定11.2 施工前的材料与设备检查11.3 铺筑试验段11.4 施工过程中质量管理与检查11.5 交工验收阶级的工程质量检查与验收11.6 工程施工总结及质量保证期管理附录A 沥青路面使用性能气候分区附录B热拌沥青混合料配合比设计方法附录C SMA混合料配合比设计方法附录D OGFC混合料配合比设计方法附录E沥青层压实度评定方法附录F施工质量动态管理方法附录G沥青路面质量过程控制及总量检验方法附录H本规范用词说明前言原中华人民共和国行业部标准《公路沥青路面施工技术规范》(JTJ 032-94)于1994年6 月7日发布，1994年12月1日实施。
报告编号：检测报告
市场监督管理局检验检测机构资质认定评委托单位：
审组
项目名称：/
检测内容：沥青试验检测
报告日期：2019年05月03日
工程检测咨询有限公司
1
注意事项
1、报告无“工程检测咨询有限公司检测专用章”无效。
2、复制报告未重新加盖“工程检测咨询有限公司检测专用
章”无效。
3、报告无审核、签发人签字无效。
4、报告涂改、换页无效。
5、委托单位对检测报告有异议时，应在收到报告之日起十
五日内向本单位提出。
对于不可重复的试验或检测，本单位不接收异议申请。
6、委托检测仅对受检样品的检测结果负责。
单位地址：
邮政编码：
电话：
开户名称：工程检测咨询有限公司
开户银行：
开户账号：
道路石油沥青试验检测报告
试验：审核：签发：日期：年月日。
沥青混合料目标配合比报告工程名称：太重风电大型设备加工中心项目厂房建设周边整治工程
、
沥青混合料目标配合比试验报告
沥青混合料目标配合比报告工程名称：太重风电大型设备加工中心项目厂房建设周边整治工程
沥青混合料目标配合比报告
集料（粗、细）试验报告
矿粉试验报告
集料筛分试验报告
集料筛分试验报告
沥青混合料马氏体积计算表
委托单位：中冶天工集团有限公司工程名称：太重风电大型设备加工中心项目厂房建设周边整治工程试验日期：2015年7月16日
沥青混合料马氏体积计算表
委托单位：中冶天工集团有限公司工程名称：太重风电大型设备加工中心项目厂房建设周边整治工程试验日期：2015年7月14日
委托单位：陕西红叶园林绿化设计工程集团有限公司工程名称：集宁区白泉山主题公园建设工程试验编号：WZJ2012—LP—013 试验日期：2012年6月12日委托编号：WZJ2012-WT-156
委托单位：陕西红叶园林绿化设计工程集团有限公司工程名称：集宁区白泉山主题公园建设工程试验编号：WZJ2012—LP—013 试验日期：2012年6月12日委托编号：WZJ2012-WT-156
委托单位：陕西红叶园林绿化设计工程集团有限公司工程名称：集宁区白泉山主题公园建设工程试验编号：WZJ2012—LP—013 试验日期：2012年6月13日委托编号：WZJ2012-WT-156
沥青碎石目标配合比报告。
沥青路面下面层AC-20C（70#道路石油沥青）施工指导意见根据交通部标准JTG F40-2004《公路沥青路面施工技术规范》规定，结合已建工程施工经验和相关课题研究成果，对沥青路面下面层施工提出指导意见。
沥青混合料矿料级配应符合表1的规定。
表1 沥青路面下面层用沥青混凝土矿料级配通过率（%）范围一、材料要求1、沥青沥青路面下面层采用70#道路石油沥青，其技术要求见表2。
沥青性能整套检验由业主委托有关试验单位进行，各施工单位和驻地监理组工地试验室对针入度、延度、软化点进行检验，并留样备检。
检测频率：施工单位每车检验一次，监理组每五车抽检一次。
2、粗集料应采用石质坚硬、清洁、不含风化颗粒、近立方体颗粒的石灰岩碎石，粒径大于2.36mm。
应用反击式破碎机轧制的碎石，严格控制细长扁平颗粒含量，以确保粗集料的质量。
集料质量应从源头抓起，派专人进驻集料加工厂，对不合格的集料不得装车、装船，对进场粗集料每2000t检验一次。
粗集料技术要求见表3。
3、细集料采用坚硬、洁净、干燥、无风化、无杂质并有适当级配的人工轧制的米砂，石质为石灰岩，不能采用山场的下脚料。
对进场集料每500t检验一次。
细集料质量要求见表4。
4、填料宜采用石灰岩碱性石料经磨细得到的矿粉。
矿粉必须干燥、清洁，矿粉质量技术要求见表5，每100t检验一次。
拌和机回收的粉料不能用于拌制沥青混合料，以确保沥青面层的质量。
表2 70#道路石油沥青技术要求表3 沥青面层用粗集料质量技术要求表4沥青面层用细集料质量技术要求表5 沥青面层用矿粉质量技术要求二、 做好施工机械与质量检测仪器的准备工作1、必须配备齐全施工机械和配件，做好开工前的保养、调试和试机，并保证在施工期间一般不发生有碍施工进展和质量的故障。
沥青面层宜采用单幅全宽机械化连续摊铺作业，对于单幅双车道面层，应实施两台摊铺机梯队作业，以确保铺面的质量。
因而必须配备以下主要施工机械（一个施工点）：（1）间歇式沥青混合料拌和机，额定产量大于300t/h，另配有80t以上热贮料仓。
第五章见证取（抽）样检验（测）报告基本要求：1、“报告编号”是由出具试验报告检测(试验)机构自编，编号必须遵循“唯一性”的原则，即一个检测机构出具的每一份报告必须而且只能有一个报告编号；2、“试验类别”分为“自检”、“普通送检（检验）”、“有见证送检（检验）”、“监督抽检”等四种类型。
“自检”：是指施工承包单位内部检测机构进行的检测；“普通送检（检验）”：是指由施工承包单位委托有资质的检测机构进行的试验；“有见证送检（检验）”：是指在建设单位或工程监理单位人员的见证下，由施工承包单位的现场试验人员对工程中涉及结构安全的试块、试件和材料在现场取样，并送至经过省级以上建设行政主管部门对其资质认可和质量技术监督部门对其计量认证的质量检测单位进行检测，其数量及具体要求必须符合建设部《房屋建筑工程和市政基础设施工程实行见证取样和送检的规定》(建建[2000]211号文)的相关规定；“监督抽检”：一是指监督机构在施工现场使用便携式仪器、设备随机对工程实体及建筑材料、构配件和设备进行的抽样测试；二是指由监督机构根据监督工作的需要委托检测机构在负责实施项目质量监督员的见证下，对进入施工现场的建筑材料、构配件或工程实体等，按照规定的比率进行取样送检或实地检测的行为。
关于有见证送检和监督抽检的基本要求：（1）工程涉及结构安全的试块、试件以及有关建筑材料的质量检测实行有见证取样送检制度和监督抽检制度；（2）检测机构在受理该类委托检测时，应对试样有见证取样或监督抽查送检有效性进行确认，经确认后的检测项目，其检测报告应加盖“有见证检验”或“监督抽检”印章。
（3）“有见证送检(检验)”和“监督抽检”需在报告中注明见证人或监督抽检人的姓名和证号；3、各类检测报告的内容和要求必须符合建设部2002年9月28日发布施行的《市政基础设施工程施工技术文件管理规定》（建城〔2002〕221号）的有关规定：（1）进入施工现场的原材料、成品、半成品、构配件，在使用前必须按现行国家有关标准的规定抽取试样，交由具有相应资质的检测、试验机构进行复试，复试结果合格方可使用；（2）进场材料凡复试不合格的，应按原标准规定的要求(一般在三方见证情况下加倍取样)再次进行复试，再次复试的结果全部合格方可认为该批材料合格，两次报告必须同时归入施工技术文件；（3）凡有见证取样及送检要求的，应有见证记录、有见证试验汇总表；（4）对按国家规定只提供技术参数的测试报告，应由使用单位的技术负责人依据有关技术标准对技术（5）功能性试验按有关标准进行，并有有关单位参加，填写试验记录，由各方签字，手续完备；（6）所有检（试）验报告应由具有相应资质的检测、试验机构出具。
