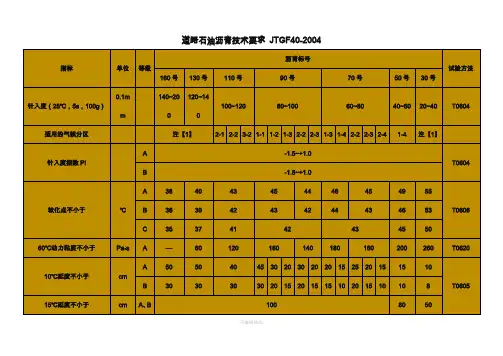

道路石油沥青技术要求
指标单位等级
沥青标号
试验方法160 号130 号110 号90 号70 号50 号30 号
针入度（ 25℃， 5s， 100g）0.1mm140~200120~140100~12080~10060~8040~6020~40T0604适用的气候分区注【 1】2-1 2-2 3-21-11-21-32-22-31-31-42-22-32-41-4注【 1】
针入度指数 PI A-1.5~+1.0
T0604 B-1.8~+1.0
A384043454446454955
软化点不小于℃B363942434244434653T0606 C35374142434550
60℃动力粘度不小于Pa s A—60120160140180160200260T0620●
10℃延度不小于cm
A505040453020302020152520151510
B30303030201520151510201510108
T0605 A、 B1008050
15℃延度不小于cm
C80806050403020
A 2.2
蜡含量（蒸馏法）不大于％B 3.0T0615
C 4.5
闪点不小于℃230245260T0611溶解度不小于％99.5T0607密度（ 15℃）g/cm3实测记录T0603 TFOT(或 RTFOT)后T0610 或质量变化不大于％± 0.8T0609
A48545557616365
残留针入度比（ 25℃）不小于％B45505254586062T0604
C40454850545860
残留延度（10℃）不小于cm A121210864—
T0605 B10108642—
残留延度（15℃）不小于cm C403530201510—T0605
注【 1】：30 号沥青仅用于沥青稳定基层。130 号和 160 号沥青除寒冷地区可直接在中低级公路上直接应用外，通常用作乳化沥青、稀释沥青、改性沥青的基质沥青。注【2】：经建设单位同意，PI 值、 60℃动力粘度、 10℃延度可作为选择性指标，也可不作为施工质量检验指标。
注【 3】： 70 号沥青可根据需要要求供应商提供针入度范围为60~70 或 70~80 的沥青， 50 号沥青可要求提供针入度范围为40~50 或 50~60 的沥青。
注【 4】：用于仲裁试验求取PI 时的 5 个温度的针入度关系的相关系数不得小于0.997.
聚合物改性沥青技术要求
指标单位
SBS类（Ⅰ类）
SBR类（Ⅱ
类）EVA、 PE类（Ⅲ类）
试验方法Ⅰ -AⅠ -BⅠ -CⅠ -DⅡ-AⅡ -BⅡ -CⅢ -AⅢ -BⅢ -CⅢ-D
针入度（ 25℃， 5s， 100g）0.1mm＞ 10080~10060~8040~60＞ 10080~10060~80＞ 8060~8040~6030~40T0604针入度指数 PI 不小于-1.2-0.8-0.40-1.0-0.8-0.6-1.0-0.8-0.6-0.4T0604延度 5℃， 5cm/min ，不小于cm50403020605040—T0605软化点不小于℃4550556045485048525660T0606运动粘度 135℃，不大于Pa s3T0625●
T0619闪点不小于℃230230230T0611溶解度不小于％9999—T0607弹性恢复 25℃，不小于％55606570——T0662粘韧性，不小于
N●m—5—T0624韧性，不小于N m
— 2.5—T0624●
贮存稳定性离析， 48h 软化点差，
℃ 2.5—无改性剂明显析出、凝聚T0661不大于
TFOT(或 RTFOT)后残留物
质量变化，不大于
％± 0.8T0610 或T0609
针入度比 25℃，不小于％5055606550556050555860T0604延度 5℃，不小于cm30252015302010—T0605注【 1】： 135℃运动粘度可采用布什旋转粘度。
注【 2】：贮存稳定性指标适用于工厂生产的成品改性沥青。现场制作的改性沥青对贮存稳定性指标可不作要求，但必须在制作后，保持不间断的搅拌或泵送循环，保证使
用前没有明显的离析。
品种及代号
试验项目单位
阳离子阴离子非离子
试验方法喷洒用拌和用喷洒用拌和用喷洒用拌和用
PC-1PC-2PC-3BC-1PA-1PA-2PA-3BA-1PN-2BN-1
破乳速度快裂慢裂快裂或中慢裂或中
快裂慢裂
快裂或中慢裂或中
慢裂慢裂T0658裂裂裂裂
粒子电荷阳离子（ +）阴离子（ - ）非离子T0653
筛上残留物（ 1.18mm筛），不大
％0.10.10.1T0652于
恩格拉粘度计E252~101~61~62~302~101~61~62~301~62~30T0622粘度道路标准粘度计
S10~258~208~2010~6010~258~208~2010~608~2010~60T0621 C25,3
残留分含量，不小于％50505055505050555055T0651
蒸发残留溶解度，不小于％97.597.597.5T0607针入度（ 25℃）0.1mm50~20050~30045~15050~20050~30045~15050~30060~300T0604
物
延度（ 15℃），不小
cm404040T0605于
与粗集料的粘附性，裹附面积，
2/3—2/3—2/3—T0654不小于
与粗、细粒式集料拌和试验—均匀—均匀—T0659水泥拌和试验的筛上剩余，不大
％———3T0657于
常温贮存稳定性：
1d，不大于％111T0655 5d，不大于555
