08-103_GZL6_CASCO_254_ATS子系统需求-附录：列车识别号

卡斯柯信号有限公司2009年10月22日签署页签署卡斯柯信号有限公司：铁道第三勘察设计院集团有限公司：深圳市地铁集团有限公司：目录1.1 列车设别号组成 (6)1.2 正线站场图显示 (6)1.3 车辆段站场图显示 (7)1.4 列车识别号表示 (8)1.5 TG及Offline上的显示 (10)1.1 列车设别号组成服务号：系统对正线列车的辨认，在一天的服务中保持不变，回段后再出段，服务号将重新分配；服务号由3位数字组成， 列车属性由服务号区别，服务号范围可配置。

如：001---200 表示正常计划车服务号 201---300 表示临时车301---400 表示跳停车 ……………………等目的地号：代表目的地位置；由2位字母。

序列号：按列车运行顺序及方向顺序编制，上行为偶数，下行为奇数，有效范围01-99。

由2位数字组成。

车组号：某一特定列车编组的编号。

车组号一般由3位数字组成，车组号信息中含车头1，车头2信息。

乘务号：司机号，与乘务人员有关的编号，3位数001-999。

1.2 正线站场图显示站场图上正线区域的列车识别号数字显示如下（鼠标移动到车次号位置时动态浮动显示车组号和目的地号和提供菜单/快捷键方式全线切换显示）：a. 计划车－服务号(基本计划中的服务号[表号]，3位数字)+序列号(2位数字)SSS TT列车服务号Service number序列号trip number或切换显示（颜色有区分）－车组号(3位数字)+目的地号(2位字母)GGG DD车组号Group number目的地号Destination numberb. 目的地车(非计划车)1、－调度员人工输入服务号、目的地号时，－服务号(3位数字)+ 序列号(2位数字)SSS TT列车服务号Service number序列号trip number切换显示（颜色有区分）－车组号(3位数字)+目的地号(2位字母)GGG DD车组号Group number目的地号Destination number2、－调度员未输入服务号时，车组号(3位数字)+目的地号(2位字母)GGG DD车组号Group number目的地号Destination numberc. 人工车－车组号(3位数字)+目的地号00(2位字母)GGG 00列车车组号Group number目的地号Destination number－系统收到CBTC 列车信息后自动创建时，车组号(3位数字)+目的地号00(2位字母)GGG 00列车车组号Group number目的地号Destination number1.3 车辆段站场图显示站场图上停车场内的列车识别号数字显示如下：人工车－车组号(3位数字)+目的地号00(2位字母)GGG 00列车车组号Group number目的地号Destination number车组号颜色代表是否计划上线车，红色： 非计划上线车，绿色：计划上线车1.4 列车识别号表示列车识别号表示如下所示：具体颜色表示如下所示：深圳5号线具体颜色可由根据现场实际情况配置实现。

签署页ATS子系统HMI功能规格书编写/职务日期审核/职务日期批准/职务日期姓名梁宇2010-9-12签字姓名签字姓名签字修订记录编号章节名称修订内容简述修订日期修订后版本修订人1 全文创建全文2009-07-17 V0.0.1 梁宇2 全文根据评审意见修改2010-08-04 V1.0.0 梁宇3 全文根据8月20号广州第二次设计联络会讨论意见修改：3.5.2，修改计轴道岔的显示颜色，CBTC模式下ATP区段占用显示稳定红色；计轴占用显示稳定紫色；进路锁闭显示绿色；区段出清而故障锁闭显示粉红色；区段未占用、未锁闭、未单锁的空闲状态显示浅蓝色；道岔单锁区段不显示，而道岔文字名称显示稳定红色，定位为稳定绿色，反位为稳定黄色；防护区段（Overlap）设置后显示浅绿色。

其它界面显示颜色保持不变；3.6.1，修改“非请求站控”为“强行站控”2010-08-23 V1.1.0 梁宇4 3.5.2.3 根据9月4号巴黎第二次设计联络会讨论意见修改：3.5.2.3，CBTC列车运行时，计轴占用的显示将自动隐藏；2010-09-12 V1.2.0 梁宇目录1引言 (7)1.1 文档目的 (7)1.2 术语定义 (7)1.3 参考文献 (7)2总体介绍 (7)2.1 产品的前景 (7)2.2 产品功能分配 (8)2.3 运行环境 (8)3ATS工作站软件人机界面 (8)3.1 主界面 (8)3.1.1 界面构成 (8)3.1.2 执行命令的操作方式 (11)3.1.3 鼠标操作 (11)3.1.4 键盘操作 (11)3.2 告警/事件显示和确认 (12)3.3 主要设备状态显示 (14)3.4 时间显示 (14)3.5 站场信号显示 (15)3.5.1 静态显示数据 (16)3.5.2 动态显示数据 (16)3.5.3 列车识别号显示 (26)3.5.4 图形元素的显示/隐藏 (26)3.6 控制权模式 (27)3.6.1 站遥控转换 (27)3.6.2 控制区域选择 (27)3.7 信号与列车操作界面 (28)3.7.1 设备上下文敏感菜单 (28)3.7.2 信号机操作菜单 (28)3.7.3 站台操作菜单 (34)3.7.4 轨道操作菜单 (35)3.7.5 道岔操作菜单 (37)3.7.6 列车操作菜单 (39)3.7.7 按钮命令 (49)3.8 线路运行管理 (52)3.8.1 终端站下辆车显示 (52)3.9 列车运行信息显示 (53)3.10 信息管理和维护 (54)3.10.1 报警过滤设置 (54)3.10.2 调度留言/提醒 (54)3.10.3 登录 (55)3.10.4 注销 (55)3.10.5 修改密码 (56)3.10.6 ATS设备状态显示 (56)3.11 在线计划管理 (57)3.11.1 查询计划 (57)4附录 (58)4.1 HILC操作界面及流程 (58)1引言1.1文档目的本手册主要对ATS系统的车站ATS调度工作站的人机界面进行说明，阐述各项功能操作步骤和注意事项。

CBTC系统中ATS子系统验证非通信列车追踪功能的方法周利艳
【期刊名称】《城市轨道交通研究》
【年(卷),期】2015(018)0z2
【摘要】根据CBTC(基于通信的列车控制)系统和ATS(列车自动监控)子系统的功能特点,以及非通信列车运营场景,明确ATS子系统对非通信列车追踪的系统需求.介绍了室内测试验证的内容、流程和期望结果.通过ATS子系统的室内测试平台以及现场系统集成测试,模拟线路轨道区段空闲、占用或受扰等不同情况下非通信列车的追踪功能,在ATS子系统上观察非通信列车按照预设的各种典型场景运行时的区段占用情况和列车追踪结果.结合现场运营测试,对比系统需求,使CBTC系统非通信列车追踪功能得到验证.
【总页数】5页(P61-64,74)
【作者】周利艳
【作者单位】上海自仪泰雷兹交通自动化系统有限公司,201206,上海
【正文语种】中文
【中图分类】U231.6
【相关文献】
1.无线通信延迟对城市轨道交通CBTC列车追踪间隔影响研究 [J], 李伟;唐涛;王呈;陈黎洁
2.城市轨道交通CBTC系统中数据通信子系统研究 [J], 付嵩;孟凡江;王忠峰
3.基于城市轨道交通CBTC系统中通信延迟对列车追踪间隔的影响分析与研究 [J], 刘春花
4.CBTC系统列车混跑模式下非通信车跟踪技术研究 [J], 宋岩;屈永正;刘振玉
5.基于通信的列车控制(CBTC)系统中轨旁控制子系统一体化研究 [J], 乔高锋;耿鹏;宿秀元;刘佳;张勇
因版权原因，仅展示原文概要，查看原文内容请购买。

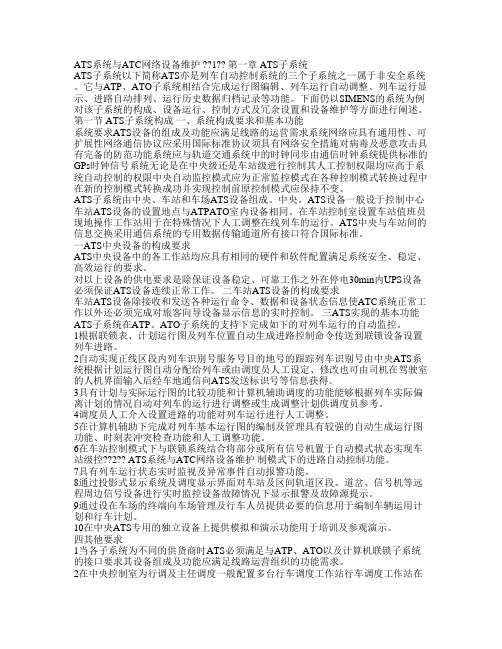

ATS系统与ATC网络设备维护 ??1?? 第一章 ATS子系统ATS子系统以下简称ATS亦是列车自动控制系统的三个子系统之一属于非安全系统。
