仪表防护等级和防爆等级的划分

电气设备防爆等级和防护等级防爆:在危险区域使用电气设备的等级。

防护:防水防尘第,(,(,条爆炸性气体混合物应按引燃温度分组，并应符合表,(,(,的规定。

一、防爆:仪表的防爆标志 Ex(ia)?C T6 的含义 :标志内容符号含义防爆声明 Ex 符合某种防爆标准，如我国的国家标准防爆方式 ia 采用 ia 级本质安全防爆方法，可安装在 0 区气体类别 ?C 被答应涉及?C 类爆炸性气体温度组别 T6 仪表表面温度不超过 85?I.E.C.: 国际电工技术委员会(Internaional Electrotechnical Commission) N.E.C.: 美国电气规程(National Electrical Code, U.S.A.))2、电气元件防爆分类 1、一般保护 EN50.0142、浸油保护 0 EN50.0153、充压保护设施 p EN50.0164、加充粉末 q EN50.0175、阻燃壳体 d EN50.0186、提高安全系数 e EN50.0197、本安保护 i EN50.01208、气密保护 h 未统一9、压力花保护 n 未统一10、非凡措施 s 未统一二、仪表壳体防护等级的划分作为应用于易爆危险区的仪表，对其外壳的保护等级亦应作出规定，赋予一定的代码，即IP等级号。

IEC144规定的壳体保护等级由一个对应其抗外界物体冲击与穿刺能力及防水能力的代码表示。

例如:本安型仪表测量电路板不应从其壳体中取出，否则会违反IP40所提出的最低要求。

保护等级由两位数字组成，在其前加上IP字样。

GB4942.1-85《电机外壳防护分级》;IEC34-5第一种防护:防止人体触及或接近壳内带电部分和触及壳内转动部件(光滑的旋转轴和类似部件除外)，以及防止固体异物进入电机。

第二种防护:防止由于电机进水而引起的有害影响。

代号IP xx，含义见下表。

第一位表征数字第一位表征数字防护等级简述含义0 无防护电机无专门防护1 防护大于50mm固体电机能防止大面积的人体(如手)偶然或意外地触及或接近壳内带电或转动部件(但不能防止故意接触)能防止直径大于50mm的固体异物进入壳体 2 防护大于12mm固体电机能防止手指或长度不超过80mm的类似物体触及或接近壳内带电或转动部件能防止直径大于12mm的固体异物进入壳体 3 防护大于2.5mm固体电机能防止直径大于2.5mm的工具或导线触及或接近壳内带电或转动部件能防止直径大于2.5mm的固体异物进入壳体 4 防护大于1mm固体电机能防止直径或厚度大于1mm的导线或片条触及或接近壳内带电或转动部件能防止直径大于1mm的固体异物进入壳体 5 防尘电机能防止触及或接近壳内带电或转动部件进尘量不足以影响电机的正常运行第二位表征数字第二位表征数字防护等级简述含义0 无防护电机无专门防护1 防滴电机垂直滴水应无有害影响2 15?防滴电机当电机从正常位置向任何方向倾斜15?以内任一角度时，垂直滴水应无有害影响3 防淋水电机与垂直线成60?角范围内的淋水无有害影响4 防溅水电机承受任何方向的溅水无有害影响5 防**电机承受任何方向的**无有害影响6 防海浪电机承受猛烈的海浪冲击或强烈**时，电机的进水量应不达到有害的程度 7 防浸水电机当电机浸如规定压力的水中经规定的时间后，电机的进水量应不达到有害的程度 8 潜水电机电机在制造厂规定的条件下能长期潜水。

防爆、防护等级划分防爆、防护等级划分1、爆炸必须具备的三个条件：（1）爆炸性物质（flammable air flammable dust）：能与氧⽓（空⽓）反应的物质，包括⽓体、液体和固体。

（⽓体：氢⽓，⼄炔，甲烷等；液体：酒精，汽油；固体：粉尘，纤维粉尘等。

）（2）空⽓或氧⽓（air or oxygen）。

（3）点燃源（source of ignition）：包括明⽕、电⽓⽕花、机械⽕花、静电⽕花、⾼温、化学反应、光能等。

易爆物质：很多⽣产场所都会产⽣某些可燃性物质。

煤矿井下约有三分之⼆的场所有存在爆炸性物质；化学⼯业中，约有80%以上的⽣产车间区域存在爆炸性物质。

氧⽓：空⽓中的氧⽓是⽆处不在的。

点燃源：在⽣产过程中⼤量使⽤电⽓仪表，各种磨擦的电⽕花、机械磨损⽕花、静电⽕花、⾼温等不可避免，尤其当仪表、电⽓发⽣故障时。

客观上很多⼯业现场满⾜爆炸条件。

当爆炸性物质与氧⽓的混合浓度处于爆炸极限范围内时，若存在爆炸源，将会发⽣爆炸。

因此采取防爆就显得很必要了。

2、防爆：防⽌爆炸的产⽣必从三个必要条件来考虑，限制了其中的⼀个必要条件，就限制了爆炸的产⽣。

在⼯业过程中，通常从下述三个⽅⾯着⼿对易燃易爆场合进⾏处理：（1）预防或最⼤限度地降低易燃物质泄漏的可能性；（2）不⽤或尽量少⽤易产⽣电⽕花的电所元件；（3）采取充氮⽓之类的⽅法维持惰性状态。

[编辑本段]危险区域的等级分类危险场所区域的含义，是对该地区实际存在危险可能性的量度，由此规定其可适⽤的防爆型式。

1、国际电⼯委员会/欧洲电⼯委员会划分的危险区域的等级分类0区（Zone 0）：易爆⽓体始终或长时间存在；连续地存在危险性⼤于1 000⼩时/每年的区域；1区（Zone 1）：易燃⽓体在仪表的正当⼯作过程中有可能发⽣或存在；断续地存在危险性10~1000⼩时/每年的区域；2区（Zone 2）：⼀般情形下，不存在易燃⽓体且即使偶尔发⽣，基存在时间亦很短；事故状态下存在的危险性0.1~10⼩时/每年的区域；中国划分的有效区域和以上相同。

当前位置：文章内容仪表防护防爆等级正压防爆的柜子2009-11-19 15:34:34| 分类：自动控制| 标签：|字号大中小订阅IP X X第一位表示防固体侵入的级别：0．无防护1．防护大于50mm（如：手掌）2．大于12mm（如：手指）3．大于2.5mm（如：工具，导线）4．大于1.0mm（如：导线，细棍）5．防护足以造成危害的粉尘。

6．表示完全防尘第二位表示防水侵入级别：0．无防护1．防滴水2．防下滴倾角小于15°的滴水3．防喷洒水，倾角＜60°4．防护来自所有方向溅水5．防护来自所有方向水柱6．防护水溏或高压水柱7．侵于水中150mm～1m深，防水8．埋于水中，适合连续侵于水中，防水（例如：IP65即表示完全防尘，并可以防护来自所有方向的水柱）防爆常识一、防爆电气设备的防爆型式1.爆炸性混合物产生爆炸的条件爆炸是指物质从一种状态，经过物理变化或化学变化，突然变成另一种状态并放出巨大的能量，而产生的光和热或机械功。

在此仅谈及爆炸性混合物的爆炸，即所有的可燃性气体、蒸气及粉尘与空气所形成的爆炸性混合物的爆炸。

这类爆炸需要同时具备三个条件才可能发生：第一，必须存在爆炸性物质或可燃性物质；第二，要有助燃性物质，主要是空气中的氧气；第三，就是还要存在引燃源(如火花、电弧和危险温度等)，它提供点燃混合物所必需的能量。

只有这三个条件同时存在，才有发生爆炸的可能性，其中任何一个条件不具备，就不会产生燃烧和爆炸。

因此，采取适当的措施，使三个条件不同时具备即可达到防止爆炸的目的。

由于爆炸性混合物普遍存在于煤炭、石油、化工、纺织、粮食加工等行业的生产、加工、储运等场所，如发生爆炸则危害极大。

于是，人们采取了多种防爆技术方法，防止爆炸危险性环境形成及其爆炸。

2.基本防爆型式(1) 隔爆型“ｄ”隔爆型防爆型式是把设备可能点燃爆炸性气体混合物的部件全部封闭在一个外壳内，其外壳能够承受通过外壳任何接合面或结构间隙，渗透到外壳内部的可燃性混合物在内部爆炸而不损坏，并且不会引起外部由一种、多种气体或蒸气形成的爆炸性环境的点燃(参见GB 3836 2标准)。

防爆防护等级的划分防爆：在危险区域使用电气设备的等级。

防护：防水防尘一、防爆：仪表的防爆标志Ex(ia)ⅡC T6 的含义:标志内容符号含义防爆声明Ex 符合某种防爆标准，如我国的国家标准防爆方式ia 采用ia 级本质安全防爆方法，可安装在0 区气体类别ⅡC 被允许涉及ⅡC 类爆炸性气体温度组别T6 仪表表面温度不超过85℃危险区域的等级分类及电气元件防爆分类和允许温度区域1、危险区域的等级分类0区（Zone 0）：易爆气体始终或长时间存在1区（Zone 1）：易燃气体在仪表的正常工作过程中有可能发生或存在2区（Zone 2）：一般情形下，不存在易燃气体且即使偶尔发生，基存在时间亦很短易爆区域等级划分，国际标准与美国标准的对照比较I.E.C. N.E.C. 气体Zone 0 Class I, Division IZone 1 Class I, Division IZone 2 Class I, Division IIZone 10 Class II, Division IZone 11 Class II, Division II（I.E.C.：国际电工技术委员会（Internaional Electrotechnical Commission）N.E.C.：美国电气规程（National Electrical Code, U.S.A.））2、电气元件防爆分类1、一般保护EN50.0142、浸油保护0 EN50.0153、充压保护设施p EN50.0164、加充粉末q EN50.0175、阻燃壳体d EN50.0186、提高安全系数e EN50.0197、本安保护i EN50.01208、气密保护h 未统一9、压力花保护n 未统一10、特殊措施s 未统一二、仪表壳体防护等级的划分作为应用于易爆危险区的仪表，对其外壳的保护等级亦应作出规定，赋予一定的代码，即IP等级号。

IEC144规定的壳体保护等级由一个对应其抗外界物体冲击与穿刺能力及防水能力的代码表示。

防爆等级划分标准防爆等级的定义防爆电气设备的防爆等级的划分是根据设备使用的类别、爆炸性气体混合物的温度组别、防爆电气设备的防爆型式来划分的。

防爆电气设备分为两类：I类为煤矿井下用电气设备；II为除矿井以外的场所使用的电气设备，依照最大试验安全间隙（MESG）或最小点燃电流（MICR）来区分，II类电器设备又分为：IIA、IIB、IIC 三个类别。

以上四个类别主要是根据不同工况下可能引爆的最小火花能量，我国和欧洲及世界上大部分国家和地区将爆炸性气体分此四个危险等级，具体区别如下表：组别对比其次，根据爆炸性气体混合物按引燃温度的差异，组别又分为T1、T2、T3、T4、T5、T6六种，引燃温度用t（℃）表示，各组别的引燃温度为：T1为：450℃＜t；T2为：300℃＜t ≤450 ℃；T3为：200℃＜t ≤300 ℃；T4为：135℃＜t ≤200℃；T5为：100℃＜t ≤135℃；T6为：85℃＜t ≤100℃。

再次，针对不同的用途，防爆电气的防爆型式有所不同，型式分主要包括为：1、隔爆型，标志为d；2、增安型，标志为e；3、正压型，标志为P；4、本安型，标志为i，5、充油型，标志为o ；6、充砂型，标志为q ；7、无火花型，标志为n ；8、浇封型，标志为m ；9、气密型，标志为h 。

示例：防爆标志为dIIBT4，代表：防爆电气产品的型式为隔爆型，是使用在II 类场所的IIB级（类）别，爆炸性气体的引燃温度为T4的组别。

防爆等级的划分标准发布时间：来源：点击量：3130 字段选择：大中小10-02-03防爆等级的划分标准防爆的基本原理爆炸的概念：爆炸是物质从一种状态，经过物理或化学变化，突然变成另一种状态，并放出巨大的能量。

急剧速度释放的能量，将使周围的物体遭受到猛烈的冲击和破坏。

爆炸必须具备的三个条件：1)爆炸性物质：能与氧气(空气)反应的物质，包括气体、液体和固体。

(气体：氢气，乙炔，甲烷等;液体：酒精，汽油;固体：粉尘，纤维粉尘等。

一、防护等级不低于IP55,防爆等级为ExdIIBT4，问：防护等级不低于IP55，防爆等级为ExdIIBT4，请问这是什么意思？另外就是，有一个说法是“防爆等级二级”，请问这个二级防爆是根据什么标准制定的，是否达到了防护等级不低于IP55，防爆等级为ExdIIBT4的要求？答：IP防护等级是由两个数字所组成，第1个数字表示灯具离尘、防止外物侵入的等级，第2个数字表示灯具防湿气、防水侵入的密闭程度，数字越大表示其防护等级越高。

IP55 第一个5代表防尘完全防止外物侵入，虽不能完全防止灰尘进入，但侵入的灰尘量并不会影响灯具的正常工作。

第二个5代表防止喷射的水侵入防止各自各方向由喷嘴射出的水进入灯具造成损害。

EX防爆通用名词，d代表隔爆，（首先这个地方有几处要注意：d 代表隔爆，de代表主隔爆次增安，ed代表主增安次隔爆，e代表增安，标志不同做法也就不同）IIB 防爆等级（一般IIB,IIC较多，本安ia）T4 温度级别（T1\T2\T3\T4\T5\T6）T4代表135度防爆等级二级就是上面II类的意思二、防爆等级说明ia等级—在正常工作状态下，以及电路中存在一个故障或两个故障时，均不能点燃爆炸性气体混合物。

在ia型电路中，工作电流被限制在100mA以下。

什么是增安型（e型）仪表？答：正常运行条件下不会产生点燃爆炸性混合物的火花或危险温度，并在结构上采取措施（如密封等），提高其安全程度，以避免在正常和规定的过载条件下出现点燃现象的仪表设备。

1 我国对爆炸性危险场所是如何划分的？答：我国对爆炸性危险场所的划分采用与IEC等效的方法。

国家标准GB 50058-92中规定，爆炸性气体危险场所按其危险程度大小，划分为0区、1区、2区三个级别，爆炸性粉尘危险场所划分为0区、11区两个级别，详见表4-1。

2 国际上对爆炸性危险场所是如何划分的？答：国际上各主要工业国家对爆炸性危险场所的划分，基本上可分两种意见。

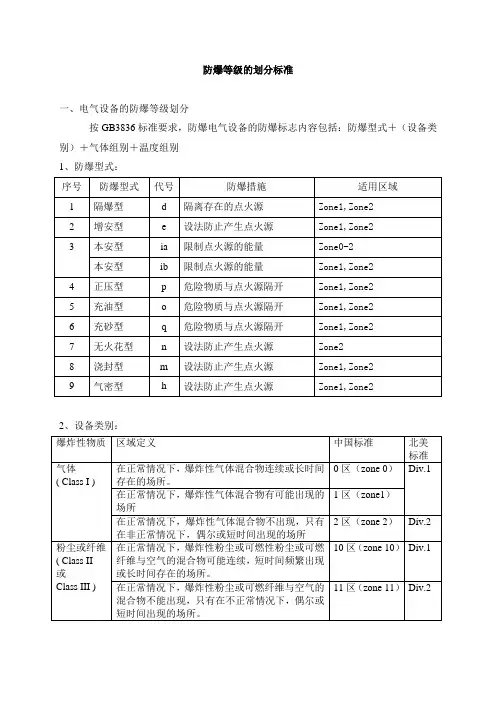

防爆等级的划分标准
一、电气设备的防爆等级划分
按GB3836标准要求，防爆电气设备的防爆标志内容包括：防爆型式＋（设备类别）＋气体组别＋温度组别
1、防爆型式：
2、设备类别：
3.气体组别
爆炸性气体混合物的传爆能力，标志着其爆炸危险程度的高低，爆炸性混合物的传爆能力越大，其危险性越高。

根据可能引爆的最小火花能量，我国和欧洲及世界上大部分国家和地区将爆炸性气体分为四个危险等级 , 如下表 :
美国和加拿大首先将散布在空气中的爆炸性物体分成三个 CLASS( 类别 ):
CLASS Ⅰ气体和蒸气; CLASS Ⅱ尘埃; CLASS Ⅲ纤维 . 然后再将气体和尘埃分成 Group( 组 ) ：
4.温度组别
爆炸性气体混合物的引燃温度是能被点燃的温度极限值，不能超过对应的温度组别的允许值。

二、仪表壳体防护等级的划分
作为应用于易爆危险区的仪表，对其外壳的保护等级亦应作出规定，赋予一定的代码，即IP等级号。

IEC144规定的壳体保护等级由一个对应其抗外界物体冲击与穿刺能力及防水能力的代码表示。

例如：本安型仪表测量电路板不应从其壳体中取出，否则会违反IP40所提出的最低要求。

保护等级由两位数字组成，在其前加上IP字样。

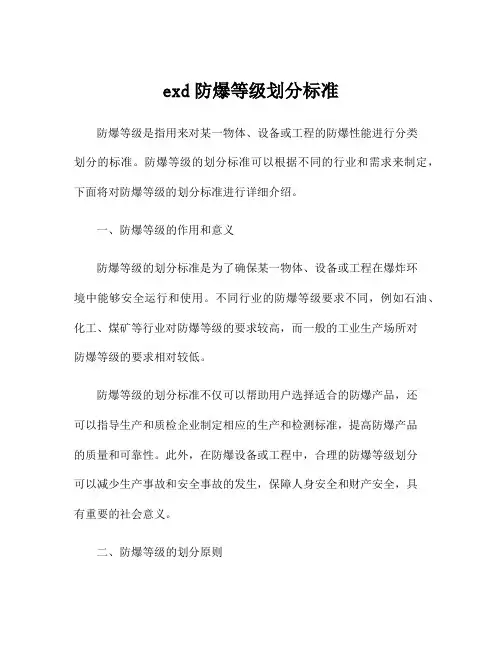

exd防爆等级划分标准防爆等级是指用来对某一物体、设备或工程的防爆性能进行分类划分的标准。

防爆等级的划分标准可以根据不同的行业和需求来制定，下面将对防爆等级的划分标准进行详细介绍。

一、防爆等级的作用和意义防爆等级的划分标准是为了确保某一物体、设备或工程在爆炸环境中能够安全运行和使用。

不同行业的防爆等级要求不同，例如石油、化工、煤矿等行业对防爆等级的要求较高，而一般的工业生产场所对防爆等级的要求相对较低。

防爆等级的划分标准不仅可以帮助用户选择适合的防爆产品，还可以指导生产和质检企业制定相应的生产和检测标准，提高防爆产品的质量和可靠性。

此外，在防爆设备或工程中，合理的防爆等级划分可以减少生产事故和安全事故的发生，保障人身安全和财产安全，具有重要的社会意义。

二、防爆等级的划分原则防爆等级的划分原则主要包括以下几个方面：1.爆炸环境的特性：根据燃烧性质、气体浓度和压力等因素，确定爆炸环境的危险等级，进而确定适用的防爆等级。

2.防爆设备的用途：根据防爆设备的用途和作业条件，确定适用的防爆等级。

防爆等级通常与防尘等级相对应，例如防爆等级常用EExd，防尘等级则常用EExe。

3.防护性能的要求：根据防护性能的要求，确定适用的防爆等级。

例如对于一些易燃易爆液体或气体容器，需要选择高防爆等级的防爆设备。

4.相关法规和标准：根据国家和行业的相关法规和标准，确定适用的防爆等级。

例如在我国，石油、化工等行业的防爆设备需要符合GB3836.1-2010《爆炸性环境用电气设备第1部分：通用要求》标准的相关要求。

三、常见的防爆等级划分标准1.国际电工委员会（IEC）标准：IEC标准是国际上防爆等级划分的重要参考标准之一。

根据IEC 60079系列标准，防爆设备的防护等级分为如下几种：a）Exd（防爆型电机）：适用于爆炸性气体环境和爆炸性粉尘环境。

b）Exe（安全型电机）：适用于非爆炸性气体环境和非爆炸性粉尘环境。

c）Exp（气压型电机）：用于防护设备内部中有爆炸性气体的气流扩散。
