变电站蓄电池在线监测系统的设计与实现摘要:在电力系统中变电站对于其而言是非常重要的基础设置,而因为国内的变电站为了保护其内部结构和供电安全,在内部布置了大量的二次设备和保护装置。
在变电站中,其内部电源分为两类,直流电源与交流电源,其中直流电源的来源主要是各种蓄电池装置,为变电站内部设备提供持续期继续运行的备用电源,因此要对蓄电池进行日常监测和维护,从而确保变电站平稳运行,提升电力企业的管理质量。
随着科技的进步,电力系统和通讯系统的发展和创新对变电站的蓄电池的要求也越来越高,使得变电站蓄电池在线监测系统成为现阶段社会的关注热点。
本文对从变电站蓄电池在线监测系统的概述、总体设计、功能实现中对变电站蓄电池在线监测系统进行研究和分析,以期为日后的变电站蓄电池在线监测系统的设计与实现提供有价值的建议参考。
关键词:变电站;蓄电池;在线监测;数据通信引言:蓄电池在电力电源系统中通常以蓄电池组的形式作为后备电源,以直流供电的方式在供电系统出现故障停止供电时,电力系统中的二次系统通过蓄电池维持变电站的持续性运作。
由此可知蓄电池的稳定性和实际工作时放电的容量对电力设备具有保障性作用,对其实际的运作意义重大。
而现阶段我国的变电站杜宇蓄电池的监管主要运用的是运用技术手段对蓄电池的容量进行核对性放电实验测试,并会对蓄电池进行周期性的更换,以期维持蓄电池的实际应用的有效性,预防蓄电池内的蓄电量不足造成的供电故障等问题。
但是核对性放电实验耗费时间比较长,周期性的更换蓄电池不仅会使得成本投入增加,还会造成资源浪费,废弃蓄电池处理也比较麻烦,若是处理不好还会造成环境污染。
为针对上述问题变电站蓄电池在线监测系统的应用可以对其进行有效解决,减轻工作负担,因此,变电站蓄电池在线监测系统对的设计与实现的研究具有实际意义。
一、变电站蓄电池在线监测系统概述蓄电池作为以直流电贮存电量的备用电源,在变电站在故障发生时对其二次系统的负荷运载提供了电力资源的保障,确保变电站的持续运行[1]。
变电站蓄电池内阻监测系统的应用摘要:蓄电池组稳定性直接影响变电站设备供电可靠性,而内阻是反映蓄电池状态的重要参数。
通过优化电池内阻监测方法,对比电池内阻预测值及其变化率预判电池故障,发出蓄电池预警信号。
通过对比验证,所提电池内阻监测系统误差在3%以内,蓄电池故障预警方法有利于安全稳定运行。
关键词:蓄电池内阻;在线监测;阀控铅酸蓄电池1研究背景由于阀控铅酸电池性能稳定、自放电少、密封、经济等优点而迅速代替其他类型电池[1]。
然而电池在使用了三到四年后就会出现故障,这主要是由于阀控蓄电池长期浮充运行后出现电池失水、负极板硫酸化、正极板腐蚀、热失控等,导致容量衰退。
目前,对蓄电池组的管理主要是定期人工对电池的电压、内阻进行测量,每一年或几年对电池组进行一次核对性放电[2]。
这种方式主要存在下面的缺点:维护工作量大;无法即时掌握蓄电池组运行真实数据及数据无法进行系统的分析;维护风险较高。
因此,必须进行蓄电池内阻监测方法优化,对蓄电池的单体电压、单体内阻、电池内部温度等重要参数进行在线监测,一旦发现某个参数有异常或其变化趋势有异常时立即告警,使管理维护人员及时发现问题或潜在的隐患,及时进行处理,保证直流系统的可靠性与安全性[3]。
2内阻检测蓄电池因本身品质与环境温湿度的影响,运行过程中会产生动态电阻,这给设备与人员带来了安全隐患。
为了更优程度地做好蓄电池保护工作,需使用蓄电池内阻监测模块来进行蓄电池内阻的检测,方能防患于未然。
蓄电池在工作时,电流流过蓄电池内部会产生阻力,由于充电电池内阻很小,测直流内阻时由于电极容量极化,产生极化内阻,故无法测出其真实值,而测其交流内阻可免除极化内阻的影响,得出真实的内值。
单体电池智能监控模块能实时、精确地采集蓄电池电压、内阻、表面温度、鼓包等运行参数,测量端口采用光电隔离器与内部核心电路进行隔离,确保安全性及测量数据的高精度,并通过通信口将数据上传给巡检仪主模块,如图1,单电池检测模块本身不具备告警判断功能。
变电站蓄电池组在线监测系统研究与应用
曹志平
【期刊名称】《通讯世界:下半月》
【年(卷),期】2013(000)011
【摘要】本文介绍的蓄电池组在线监测系统除可实现对变电站蓄电池组的单体电压、组压、单体内阻、充放电电流、环境温度的在线监测,还可监测蓄电池的连接条电阻、单体内部温度。
蓄电池组在线监测系统在无人值班变电站中的应用,符合变电站自动化、数字化发展方向,可实现对蓄电池的科学化管理,保证直流系统安全可靠运行:可大大减轻人工维护量,提高供电企业的劳动生产率。
【总页数】3页(P185-187)
【作者】曹志平
【作者单位】国网泉州供电公司,福建泉州362000
【正文语种】中文
【中图分类】TM912
【相关文献】
1.变电站设备绝缘在线监测系统的研究与应用
2.智能变电站在线监测系统的研究与应用
3.变电站蓄电池组在线监测系统研究与应用
4.变电站蓄电池组在线监测系统的开发与应用
5.基于提升500 kV变电站设备运维效率的多维数据在线监测系统的研究与应用
因版权原因,仅展示原文概要,查看原文内容请购买。

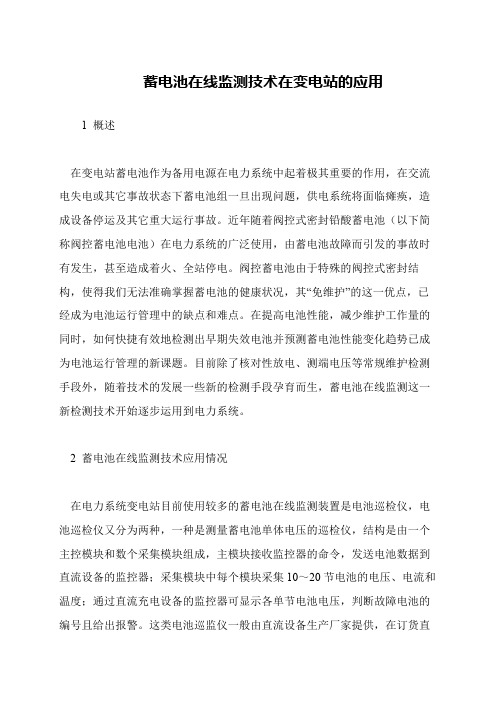

蓄电池在线监测技术在变电站的应用
1 概述
在变电站蓄电池作为备用电源在电力系统中起着极其重要的作用,在交流电失电或其它事故状态下蓄电池组一旦出现问题,供电系统将面临瘫痪,造成设备停运及其它重大运行事故。
近年随着阀控式密封铅酸蓄电池(以下简称阀控蓄电池电池)在电力系统的广泛使用,由蓄电池故障而引发的事故时有发生,甚至造成着火、全站停电。
阀控蓄电池由于特殊的阀控式密封结构,使得我们无法准确掌握蓄电池的健康状况,其“免维护”的这一优点,已经成为电池运行管理中的缺点和难点。
在提高电池性能,减少维护工作量的同时,如何快捷有效地检测出早期失效电池并预测蓄电池性能变化趋势已成为电池运行管理的新课题。
目前除了核对性放电、测端电压等常规维护检测手段外,随着技术的发展一些新的检测手段孕育而生,蓄电池在线监测这一新检测技术开始逐步运用到电力系统。
2 蓄电池在线监测技术应用情况
在电力系统变电站目前使用较多的蓄电池在线监测装置是电池巡检仪,电池巡检仪又分为两种,一种是测量蓄电池单体电压的巡检仪,结构是由一个主控模块和数个采集模块组成,主模块接收监控器的命令,发送电池数据到直流设备的监控器;采集模块中每个模块采集10~20节电池的电压、电流和温度;通过直流充电设备的监控器可显示各单节电池电压,判断故障电池的编号且给出报警。
这类电池巡监仪一般由直流设备生产厂家提供,在订货直。
变电站新型蓄电池远程监控系统的研发与应用摘要:在电力系统直流电源中,蓄电池作为备用电源在直流电源中起着极其重要的作用。
目前蓄电池的监测方法为逐一蓄电池接线测量法,存在造成工作人员触电及直流系统失电的安全隐患,且这种检测手段因为周期及方式的局限性不能可靠、及时的发现蓄电池早期失效的现象,给直流系统及电网的安全运行带来极大的潜在威胁。
新型蓄电池远程监控系统成功改变了传统检验工作的作业方式,将定期检验转变为实时监控,将现场一起校验转变为远程控制检测,将测量数据报告存档转变为自动图谱分析、自动曲线分析的软件数据自动实时存档。
关键词:变电站监控系统蓄电池1 蓄电池检测方式现状随着社会的进步和信息化、自动化程度的不断提高,人们对电力行业的依赖程度进一步加深,也就对供电系统的可靠性提出了更高的要求。
而在电力系统中被誉为“电力血液”直流电源中,蓄电池作为备用电源在直流电源中起着极其重要的作用。
平时蓄电池处于浮充电备用状态,由交流市电经整流设备变换成直流向负荷供电,而在交流电失电或其它事故状态下,蓄电池是负荷的唯一能源供给者,一旦出现问题,直流供电系统将面临瘫痪,严重影响电力设备安全稳定运行,甚至导致电网事故。
一直以来,部分变电站的直流电源设备,往往由于设备硬件质量不过关或安装不恰当,导致设备刚投运或投运不久后,便陆续出现故障或缺陷问题,既增加了维护人员的工作量,也造成变电站直流系统的运行不安全性。
在近些年来广东省就有多起因蓄电池故障发现不及时,电网故障造成直流系统失电不能及时切除故障区域,造成事故范围扩大,甚至线路间隔设备全部烧毁、蓄电池爆炸、局部长时间停电等严重的后果。
提高蓄电池维护质量,保证蓄电池有良好的性能已成为蓄电池运行管理的重中之重。
因此,对蓄电池的检测与维护工作至关重要。
目前蓄电池的监测方法为逐一蓄电池接线测量法,这种方法需要工作人员到现场带电接上百条测量接线,存在造成工作人员触电及直流系统失电的安全隐患,并且这种检测手段因为周期及方式的局限性不能可靠、及时的发现蓄电池早期失效的现象,造成对落后的蓄电池不能及时判断及处理,给直流系统及电网的安全运行带来极大的潜在威胁。

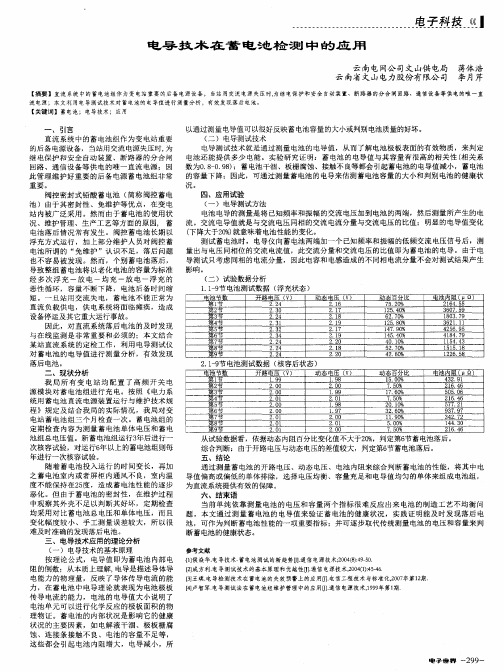

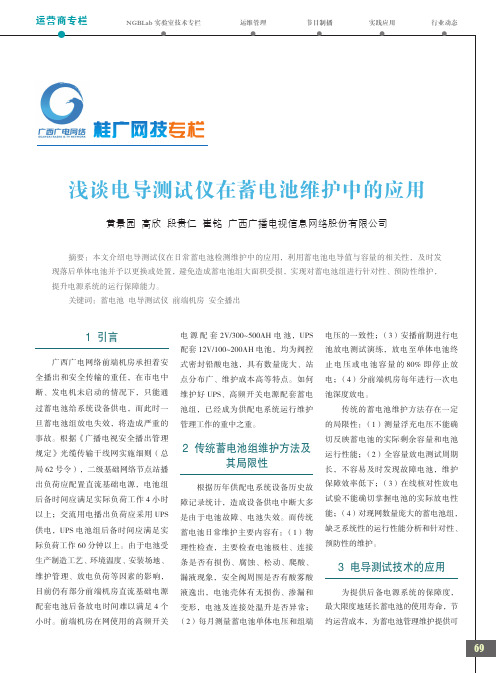

电导技术在蓄电池检测中的应用【摘要】直流系统中的蓄电池组作为变电站重要的后备电源设备,当站用交流电源失压时,为继电保护和安全自动装置、断路器的分合闸回路、通信设备等供电的唯一直流电源;本文利用电导测试技术对蓄电池的电导值进行测量分析,有效发现落后电池。
