培训教材编制傅方林校对钱鑫慧审核郑永康西子奥的斯 HOMELIFT电梯杭州西子奥的斯电梯有限公司LBII 控制住宅电梯培训资料 11． 检查LBII的输入输出电压切断电压，拔去LBII板上的所有插件，然后合上所有的空气开关，用万用表测量LBII控制住宅电梯的P1插件脚，检查电压是否正常，如果不符，请检查连线。
P1 SIGNAL TYPE VOLTAGE MEASURE12 HL1 input3 45 AC12V input6 AC12V input7 AC110V杭州西子奥的斯电梯有限公司LBII 控制住宅电梯培训资料 2图示为LBII控制住宅电梯控制板的面板示意图杭州西子奥的斯电梯有限公司Safety Chain Inputs48/110VControl Inputs Discrete 24VDC Call Button & Tell Tale 61034杭州西子奥的斯电梯有限公司上电检查LBII控制住宅电梯的状态1 切断主电源开关，插上所有的插件。
2 确认控制柜内ERO开关处于检修位置。
3 确认所有的厅门和轿门已经正确关闭。
4 合上主电源开关。
5 观察LBII控制住宅电梯电子板上的指示灯，检查输入信号是否正确：指示灯 说 明 状 态IPDDOBISSLBII控制住宅电梯培训资料 5 杭州西子奥的斯电梯有限公司LBII控制住宅电梯控制板参数设置：序号 内容 设定数值 意义1 C-NT 22 H-NT 43 REV-T 04 CCP-T 05 ARD 0 无自动返基6 TOP 顶层7 LOBBL 基站8 BOT 底层9 CTL-P 停梯层楼10 HYDR （不用）A PPP 待梯层楼B EPO-P 紧急电源停梯层楼C EFO-P 消防停梯层楼D SR-P 短层远行位置（不用）E F/DCL 0 * 下集选（不许修改）F DRIVE 1 * 运行方式（不许修改）10 GROUP 0/8/A 单梯/并联A梯/并联B梯11 EPO 0 无EPO功能12 EFO 0/9 无消防功能/有消防功能并且开门按纽有效13 ES 调配用14 PKS D 选择LWO.PKS.DCB有效15 MLB16 DOOR 217 EN-SR 018 ANS 0 无ANS，LNS19 PRK00 0 允许停梯层楼1A PRK04 01B PRK08 0杭州西子奥的斯电梯有限公司LBII 控制住宅电梯培训资料 6LBII控制住宅电梯控制板参数设置： 序号 内容 设定数值 意义 1C PRK121D TEST 0 正常运行 1E 1A-T 0 1AJ继电器延时 1F 2A-T2AJ继电器延时20 POS00 0 一楼层楼显示为0（若为1显示1，为2显示2） 21 POS01 0 二楼层楼显示为1（若为1显示2，若为n显示n+1） 22 POS02 0 三楼层楼显示为2（若为1显示3，若为n显示n+2） 23 POS03 0 四楼层楼显示为3（若为1显示3，若为n显示n+3） 24 POS04 0 25 POS05 0 26 POS06 0 27 POS07 00 28 POS08 0 29 POS09 0 2A POS10 0 2B POS11 0 2C POS12 0 2D POS13 0 2E POS14 0 2F POS15 0杭州西子奥的斯电梯有限公司LBII 控制住宅电梯培训资料 7指令的安排：该系统是并口传送，指令等电梯所需要的I/O都是直接接入端口。

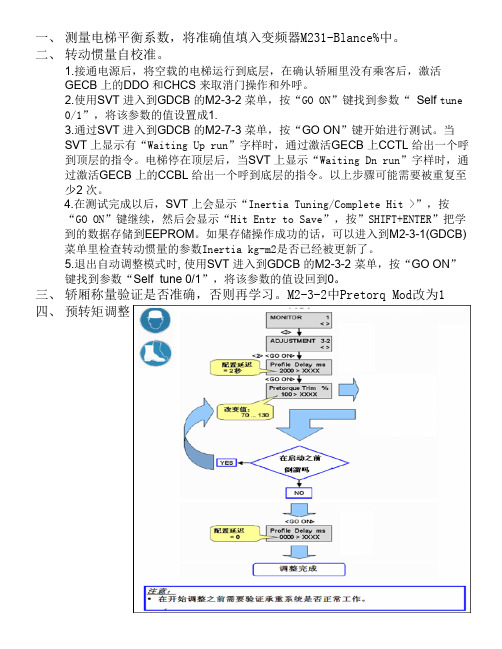

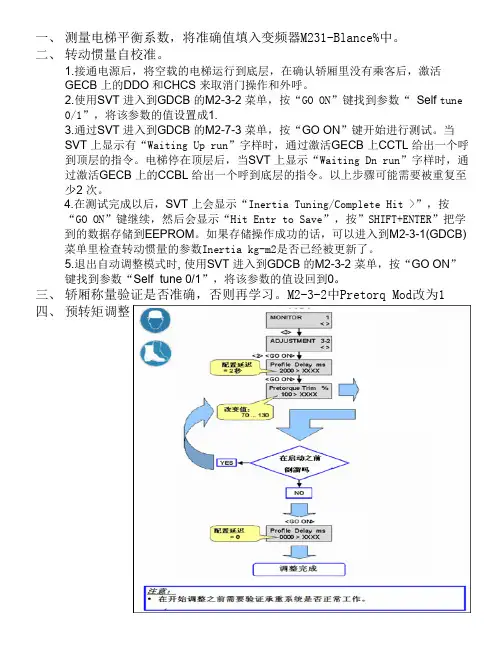

一、测量电梯平衡系数，将准确值填入变频器M231-Blance%中。
二、转动惯量自校准。
1.接通电源后，将空载的电梯运行到底层，在确认轿厢里没有乘客后，激活
GECB 上的DDO 和CHCS 来取消门操作和外呼。
2.使用SVT 进入到GDCB 的M2-3-2 菜单，按“GO ON”键找到参数“Self tune
0/1”，将该参数的值设置成1.
3.通过SVT 进入到GDCB 的M2-7-3 菜单，按“GO ON”键开始进行测试。
当
SVT 上显示有“Waiting Up run”字样时，通过激活GECB 上CCTL 给出一个呼到顶层的指令。
电梯停在顶层后，当SVT 上显示“Waiting Dn run”字样时，通过激活GECB 上的CCBL 给出一个呼到底层的指令。
以上步骤可能需要被重复至少2 次。
4.在测试完成以后，SVT 上会显示“Inertia Tuning/Complete Hit >”，按
“GO ON”键继续，然后会显示“Hit Entr to Save”，按”SHIFT+ENTER”把学到的数据存储到EEPROM。
如果存储操作成功的话，可以进入到M2-3-1(GDCB)菜单里检查转动惯量的参数Inertia kg-m2是否已经被更新了。
5.退出自动调整模式时, 使用SVT 进入到GDCB 的M2-3-2 菜单，按“GO ON”
键找到参数“Self tune 0/1”，将该参数的值设回到0。
三、轿厢称量验证是否准确，否则再学习。
M2-3-2中Pretorq Mod改为1
四、预转矩调整。

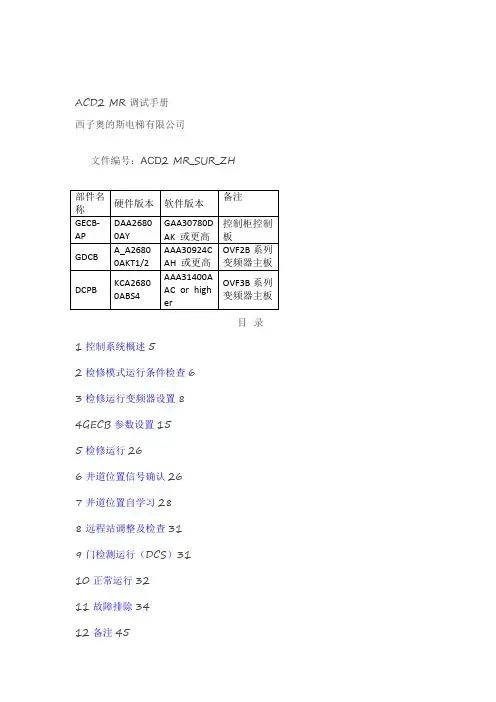

ACD2 MR调试手册西子奥的斯电梯有限公司文件编号：ACD2 MR_SUR_ZH目录1控制系统概述52检修模式运行条件检查63检修运行变频器设置84GECB参数设置155检修运行266井道位置信号确认267井道位置自学习288远程站调整及检查319门检测运行（DCS）3110正常运行3211故障排除3412备注4513常见问题处理46 14特殊功能设置471 控制系统概述ACD2 MR控制系统引用了OTIS的GCS（全球控制系统）中的GECB控制板作为电梯控制系统的核心，充分吸收了OTIS技术，利用OTIS高可靠性的串行通讯系统及CANBUS通讯技术，将电梯的各个部件紧密的连在一起。
驱动部分采用OTIS最新的能源再生变频器，硬软件系统专为驱动永磁同步无齿轮主机设计。
技术概要ACD2 MR控制系统配置图如下：图表1技术文件各子系统技术参考文件：2 检修模式运行条件检查提示：在动慢车之前，所有的机械部件都已经调试完成，具体请参考相关安装指导书。
控制柜检查打开控制柜的门，检查是否有连接处松动和元件损坏，保管好随机资料，更换已损坏的部件，紧固控制柜中所有连接处。
紧固时请特别注意电源线、动力线（控制柜中的U、V、W与主机的U、V、W一一对应，根据电气原理图确定变频器至主机的联接电缆是否需要采用屏蔽线）。
接线检查按接线图，检查PVT线、随行电缆的临时接线、限位开关的临时接线，检查每个设备的接地线是否可靠接地。
GECB板的接地螺丝必须可靠接地。
CAN通讯设置检查根据CAN通讯网络结构要求，需将GECB设置成为CAN通讯网络的节点，请GECB板拨码开关SW5拨在“ON”的位置。
绝缘检查脱开接地线和HL的连接，拔出GECB和变频器上的所有插件，把所有门区、召唤、指令和显示信号相关插件拔出，将所有的空气开关都置于“OFF”位置，用绝缘表测量地线和HL、电源线、电机动力线、安全回路、控制回路、抱闸线圈、门机、照明两端的绝缘电阻值，确保绝缘电阻值和变频器上的插件。
ACD2 MR调试手册西子奥的斯电梯有限公司文件编号：ACD2 MR_SUR_ZH目录1控制系统概述52检修模式运行条件检查63检修运行变频器设置84GECB参数设置155检修运行266井道位置信号确认267井道位置自学习288远程站调整及检查319门检测运行（DCS）3110正常运行3211故障排除3412备注4513常见问题处理46 14特殊功能设置471 控制系统概述ACD2 MR控制系统引用了OTIS的GCS（全球控制系统）中的GECB控制板作为电梯控制系统的核心，充分吸收了OTIS技术，利用OTIS高可靠性的串行通讯系统及CANBUS通讯技术，将电梯的各个部件紧密的连在一起。
驱动部分采用OTIS最新的能源再生变频器，硬软件系统专为驱动永磁同步无齿轮主机设计。
技术概要ACD2 MR控制系统配置图如下：图表1技术文件各子系统技术参考文件：2 检修模式运行条件检查提示：在动慢车之前，所有的机械部件都已经调试完成，具体请参考相关安装指导书。
控制柜检查打开控制柜的门，检查是否有连接处松动和元件损坏，保管好随机资料，更换已损坏的部件，紧固控制柜中所有连接处。
紧固时请特别注意电源线、动力线（控制柜中的U、V、W与主机的U、V、W一一对应，根据电气原理图确定变频器至主机的联接电缆是否需要采用屏蔽线）。
接线检查按接线图，检查PVT线、随行电缆的临时接线、限位开关的临时接线，检查每个设备的接地线是否可靠接地。
GECB板的接地螺丝必须可靠接地。
CAN通讯设置检查根据CAN通讯网络结构要求，需将GECB设置成为CAN通讯网络的节点，请GECB板拨码开关SW5拨在“ON”的位置。
绝缘检查脱开接地线和HL的连接，拔出GECB和变频器上的所有插件，把所有门区、召唤、指令和显示信号相关插件拔出，将所有的空气开关都置于“OFF”位置，用绝缘表测量地线和HL、电源线、电机动力线、安全回路、控制回路、抱闸线圈、门机、照明两端的绝缘电阻值，确保绝缘电阻值和变频器上的插件。
3200变频器电机自学习步骤一进入自学习模式（必须将电梯开至一楼平层位置）1 将E2写保护开关拨至允许2服务器M4-3-1-1 GO ON 将AUTO TUNE 1/0 设置为13go on max lr umpl pu 设置为0.24改好参数后将E2拔至写保护，按RESET,此时OVF30显示“OAA”或“OAO”5将E2拔至写允许，M4-3-1-4 go on Number of poles 设置马达极数6go on Mtr shft pwr Kw 设置马达功率7go on rtd mtr spd rpm 设置马达转速8go on rtd mtr v 设置额定电压9go on rtd mtr frq Hz 设置额定频率10go on rtd l sigma h 设置为0.00111M4-3-1-1 go on vel gain 设置为812M4-3-1-2 go on nor vel resp 设置为113Go on iunr I xver rad/s 设置为415 M4-3-1-5 go on inv I bw pn 设置为0.814E2写保护二初步测试(lockd rotor tests) 此步骤测试inv load R&L ，初步测inerta 、RTC& magi &trq1关电，短接变频器安全链。
（以XO-21VF为例，XO-CLASSY可类推）图纸6区J10-7 （U-53-54短接）2图纸7区U-33 34短接，使UD 、UDX 吸合（）3图纸8区由于UD或UDX 或LB 吸合后，DBD断开。
因此将UD-21和J7-6短路。
4上电，如果此时在自测试模式，显示应该是（OAO），如果说显示（0AA）那么安全链未建立，检查第1点的短接线。
5M4-4-1-1启动自学习，GO ON ，变频器器将自动进行电流整定和测试马达参数，在测试过程中，服务器将显示测试过程。
6当测试完后，服务器将显示LCKED ROTOR TESTS/TO START LTII。
U1，V1，W1变频器的进线输入U2，V2，W2变频器的输出+BR1，-C 接制动电阻1，2模拟量输入端 12(ENERGE)使能信号13(FWD)正转 14(REV)反转19(COM) 公共端36(SPD1)多段速1 37(SPD2)多段速238(SPD3)多段速380，82(DRIVE OK)故障输出83，85(BRAKE)抱闸检测输出由于变频器内部控制板的0V和变频器的地是连通的，而我们主板的0V和地是不连通的，在有些场合，变频器的0V和主板的0V就存在着压差，会导致主板反馈口或变频器分频卡的损坏。
变频器控制板上(拆下分频卡就可以看到)有个S24的跳线，需将该跳线拔掉(V3.5版请剪掉S35的连接线)，变频器中的零和地就分开了，小功率的变频器中电源板上还有个红色的S1跳线,位置就在风扇控制线的下方,必须拔掉S1跳线才可能将零和地彻底分开，另外请注意，控制板上也有个S1的跳线，用于版本的初始化，这跳线不能拔去，否则所有参数将全部初始化。
如果实在不能分开，请将开关电源上的0V和地连起来，这就保证变频器控制板的0V和主板的0V同电位。
编码器：XS插座分频卡EXP-E上的XF0端子分频卡上的跳线S1，S2决定分频系数，1分频(S1-OFF，S2-OFF)，2分频(S1-OFF，S2-ON)，4分频(S1-ON，S2-OFF)，8分频(S1-ON，S2-ON)编码器尽量选用海德汉的1387型号，而487编码器有些地方能匹配，有些地方却不行。
关于1387的接线请注意：将插件正对着看，上面有凸出部分为TOP,上层为b,下层为a,从右到左分别使1到7;其接线如下：6b(A+),2a(A-),3b(B+),5a(B-),4b(R+),4a(R-),7 b(C+),1a(C-),2b(D+),6a(D-),1b(5V),5b(0V)三. 菜单和参数：(参数以宁波欣达的WYJ-D-250-1000S6同步主机为例)主机参数：曳引轮直径410mm,梯速2.5m/s,曳引比：2：1额定转速：235r/min 功率：17.4KW 电流42A反电势：260V 转矩：707 频率：47HZMenus:(一级目录)1. MONITOR(监控)2. STARTUP(启动)3. TRAVEL(驱动)4. REGULATION PARAM(调节参数)5. I-O CONFIG(I-O配置)6. ALARM CONFIG(报警配置)7. COMMUNICATION(通讯)8. APPL CARD CONFIG(APPL卡配置)9. CUSTOM FUNCTIONS(客户功能)10. SERVICE(服务功能：无齿自动定位用)二级目录介绍STARTUP：1. Startup config( 启动配置)(1).Enter setup modeDRIVE DATAMains voltage 400VAmbient temp 40Switching freq 8kHzSpd ref/fbk res 0.03125rpm(SIN/COS编码器要设为该值)MOTOR DATARated voltage 380 VRated current 42 ARated speed 235 rpmPole pairs(极对数)12 请注意该值为极数的一半：P=f*120/N=47*120/235=24Torque constant 707/42=16.833 Nm/A(根据额定转矩除以额定电流算出来)EMF constant (反电势) V*s(该参数设为0，电机自学习时可自动读入)Stator resist (定子阻值) ohm(该参数设为0，电机自学习时可自动读入)LsS inductance (阻抗值)H(该参数设为0，电机自学习时可自动读入)电机自整定时，请一定要将上面3个参数设为0，否则可能会导致变频器有给定信号而没有输出电流的情况发生。
U1，V1，W1变频器的进线输入U2，V2，W2变频器的输出+BR1，-C 接制动电阻1，2模拟量输入端 12(ENERGE)使能信号13(FWD)正转 14(REV)反转19(COM) 公共端36(SPD1)多段速1 37(SPD2)多段速238(SPD3)多段速380，82(DRIVE OK)故障输出83，85(BRAKE)抱闸检测输出由于变频器内部控制板的0V和变频器的地是连通的，而我们主板的0V和地是不连通的，在有些场合，变频器的0V和主板的0V就存在着压差，会导致主板反馈口或变频器分频卡的损坏。
变频器控制板上(拆下分频卡就可以看到)有个S24的跳线，需将该跳线拔掉(V3.5版请剪掉S35的连接线)，变频器中的零和地就分开了，小功率的变频器中电源板上还有个红色的S1跳线,位置就在风扇控制线的下方,必须拔掉S1跳线才可能将零和地彻底分开，另外请注意，控制板上也有个S1的跳线，用于版本的初始化，这跳线不能拔去，否则所有参数将全部初始化。
如果实在不能分开，请将开关电源上的0V和地连起来，这就保证变频器控制板的0V和主板的0V同电位。
编码器：XS插座分频卡EXP-E上的XF0端子分频卡上的跳线S1，S2决定分频系数，1分频(S1-OFF，S2-OFF)，2分频(S1-OFF，S2-ON)，4分频(S1-ON，S2-OFF)，8分频(S1-ON，S2-ON)编码器尽量选用海德汉的1387型号，而487编码器有些地方能匹配，有些地方却不行。
关于1387的接线请注意：将插件正对着看，上面有凸出部分为TOP,上层为b,下层为a,从右到左分别使1到7;其接线如下：6b(A+),2a(A-),3b(B+),5a(B-),4b(R+),4a(R-),7 b(C+),1a(C-),2b(D+),6a(D-),1b(5V),5b(0V)三. 菜单和参数：(参数以宁波欣达的WYJ-D-250-1000S6同步主机为例)主机参数：曳引轮直径410mm,梯速2.5m/s,曳引比：2：1额定转速：235r/min 功率：17.4KW 电流42A反电势：260V 转矩：707 频率：47HZMenus:(一级目录)1. MONITOR(监控)2. STARTUP(启动)3. TRAVEL(驱动)4. REGULATION PARAM(调节参数)5. I-O CONFIG(I-O配置)6. ALARM CONFIG(报警配置)7. COMMUNICATION(通讯)8. APPL CARD CONFIG(APPL卡配置)9. CUSTOM FUNCTIONS(客户功能)10. SERVICE(服务功能：无齿自动定位用)二级目录介绍STARTUP：1. Startup config( 启动配置)(1).Enter setup modeDRIVE DATAMains voltage 400VAmbient temp 40Switching freq 8kHzSpd ref/fbk res 0.03125rpm(SIN/COS编码器要设为该值)MOTOR DATARated voltage 380 VRated current 42 ARated speed 235 rpmPole pairs(极对数)12 请注意该值为极数的一半：P=f*120/N=47*120/235=24Torque constant 707/42=16.833 Nm/A(根据额定转矩除以额定电流算出来)EMF constant (反电势) V*s(该参数设为0，电机自学习时可自动读入)Stator resist (定子阻值) ohm(该参数设为0，电机自学习时可自动读入)LsS inductance (阻抗值)H(该参数设为0，电机自学习时可自动读入)电机自整定时，请一定要将上面3个参数设为0，否则可能会导致变频器有给定信号而没有输出电流的情况发生。
培训教材编制傅方林校对钱鑫慧审核郑永康西子奥的斯 HOMELIFT电梯杭州西子奥的斯电梯有限公司LBII 控制住宅电梯培训资料 11． 检查LBII的输入输出电压切断电压，拔去LBII板上的所有插件，然后合上所有的空气开关，用万用表测量LBII控制住宅电梯的P1插件脚，检查电压是否正常，如果不符，请检查连线。
P1 SIGNAL TYPE VOLTAGE MEASURE12 HL1 input3 45 AC12V input6 AC12V input7 AC110V杭州西子奥的斯电梯有限公司LBII 控制住宅电梯培训资料 2图示为LBII控制住宅电梯控制板的面板示意图杭州西子奥的斯电梯有限公司Safety Chain Inputs48/110VControl Inputs Discrete 24VDC Call Button & Tell Tale 61034杭州西子奥的斯电梯有限公司上电检查LBII控制住宅电梯的状态1 切断主电源开关，插上所有的插件。
2 确认控制柜内ERO开关处于检修位置。
3 确认所有的厅门和轿门已经正确关闭。
4 合上主电源开关。
5 观察LBII控制住宅电梯电子板上的指示灯，检查输入信号是否正确：指示灯 说 明 状 态IPDDOBISSLBII控制住宅电梯培训资料 5 杭州西子奥的斯电梯有限公司LBII控制住宅电梯控制板参数设置：序号 内容 设定数值 意义1 C-NT 22 H-NT 43 REV-T 04 CCP-T 05 ARD 0 无自动返基6 TOP 顶层7 LOBBL 基站8 BOT 底层9 CTL-P 停梯层楼10 HYDR （不用）A PPP 待梯层楼B EPO-P 紧急电源停梯层楼C EFO-P 消防停梯层楼D SR-P 短层远行位置（不用）E F/DCL 0 * 下集选（不许修改）F DRIVE 1 * 运行方式（不许修改）10 GROUP 0/8/A 单梯/并联A梯/并联B梯11 EPO 0 无EPO功能12 EFO 0/9 无消防功能/有消防功能并且开门按纽有效13 ES 调配用14 PKS D 选择LWO.PKS.DCB有效15 MLB16 DOOR 217 EN-SR 018 ANS 0 无ANS，LNS19 PRK00 0 允许停梯层楼1A PRK04 01B PRK08 0杭州西子奥的斯电梯有限公司LBII 控制住宅电梯培训资料 6LBII控制住宅电梯控制板参数设置： 序号 内容 设定数值 意义 1C PRK121D TEST 0 正常运行 1E 1A-T 0 1AJ继电器延时 1F 2A-T2AJ继电器延时20 POS00 0 一楼层楼显示为0（若为1显示1，为2显示2） 21 POS01 0 二楼层楼显示为1（若为1显示2，若为n显示n+1） 22 POS02 0 三楼层楼显示为2（若为1显示3，若为n显示n+2） 23 POS03 0 四楼层楼显示为3（若为1显示3，若为n显示n+3） 24 POS04 0 25 POS05 0 26 POS06 0 27 POS07 00 28 POS08 0 29 POS09 0 2A POS10 0 2B POS11 0 2C POS12 0 2D POS13 0 2E POS14 0 2F POS15 0杭州西子奥的斯电梯有限公司LBII 控制住宅电梯培训资料 7指令的安排：该系统是并口传送，指令等电梯所需要的I/O都是直接接入端口。

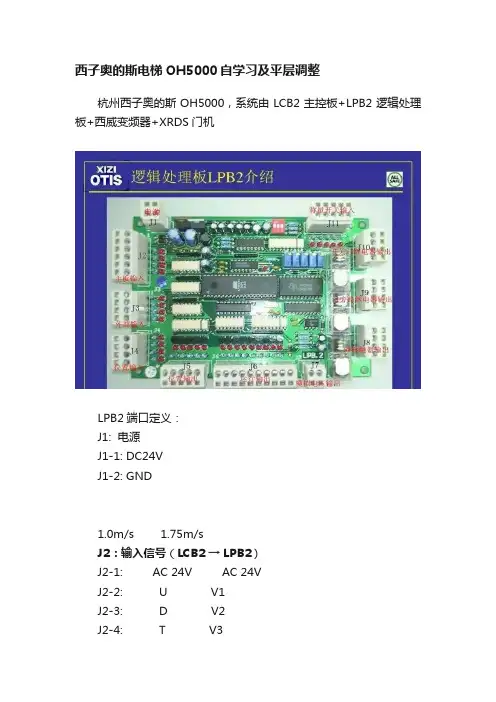

西子奥的斯电梯OH5000自学习及平层调整杭州西子奥的斯OH5000，系统由LCB2主控板+LPB2逻辑处理板+西威变频器+XRDS门机LPB2端口定义：J1: 电源J1-1: DC24VJ1-2: GND1.0m/s 1.75m/sJ2：输入信号（LCB2 → LPB2）J2-1: AC 24V AC 24VJ2-2: U V1J2-3: D V2J2-4: T V3J2-5: G V4J2-6: DO DOJ3：输入信号（外部→ LPB2）J3-1: DFC DFCJ3-2: INS INSJ3-3: SW SWJ3-4: ---- ----J4：位置输入信号J4-1: /DZ1 /DZ1J4-2: --- /DZ2J4-3: /IPU /IPUJ4-4: /IPD /IPDJ5：位置输出信号（LPB2 → LCB2）J5-1: TBD TBDJ5-2: IPU IPUJ5-3: IPD IPDJ5-4: DZ2 DZ2J5-5: DZ1(for delay) DZ1(not delay)J6：运行输出信号（LPB2 → 变频器）J6-1: Enable EnableJ6-2: Land LearnJ6-3: Fwd FwdJ6-4: Rev RevJ6-5: MS0 NORJ6-6: MS1 StopJ6-7: --- ----J6-8: ---- DZ2J6-9: DZ1 DZ1J6-10: COM COMJ7：模拟电压输出（LPB2 → 变频器）J7-1： V0J7-2： GNDJ8：继电器1接口（用于输出接触器SW的驱动转换）J8-1：继电器常开触点J8-2：继电器触点公共端J8-3：继电器常闭触点J8-4：继电器线圈正极J9：继电器2接口（用于门旁路继电器DBP的驱动转换）J9-1：继电器常开触点J9-2：继电器触点公共端J9-3：继电器常闭触点J9-4：继电器线圈正极J10：继电器3接口（开关门继电器）J10-1：继电器常开触点J10-2：继电器触点公共端J10-3：继电器常闭触点J10-4：----J11：称重开关输入接口J11-1：LWS（100%）J11-2：LNS（80%）J11-3：50L（50%）J11-4：25L（25%）J11-5：ANSS（10%）拨码开关的定义:速度拨码开关3 拨码开关2 拨码开关1 说明1.0m/s（包括homelift）Offoff off ULZ（J5-5）输出无延迟off on ULZ（J5-5）输出延迟1秒on off ULZ（J5-5）输出延迟2秒on on ULZ（J5-5）输出延迟3秒1.75m/s on * off 正常运行on 启动自学习运行。
西子奥的斯OH5000电梯进行自学习方法
OH5000电梯进行自学习：
1、将机房ERO开关拨到检修，轿顶打正常；
2、确认所有的厅门和轿门都已完好关闭；
3、用机房ERO操作，让电梯从上到下完整运行一次，观察LPB2上的ULZ、DLZ输入和输出的指示灯，是否按照正常的接收（J4-1，J4-2）和发出信号（J5-4，J5-5；J6-8，J6-9）；
4、同时观察变频器的MONITOR/IO status的DI和DIX，检查门区输入（DI7-ULZ，DI4X-DLZ）信号是否正常，时序是否正常；
5、将电梯开到端站强迫减速动作，监控变频器的输入（DI0X-1LS，DI1X-2LS）信号是否正确。
6、将电梯开到底层，让ULZ向上脱离平层隔光板，将LPB2上的自学习开关（左边第1个）置于ON，将ERO开关拨到正常位置，这时电梯将向下运行到底层平层位置，起动自学习：向上运行到顶层平层位置，然后返回底层平层位置；
7、将自学习开关拨回OFF；
8、观察变频器APPL CARD CONFIG/DGFC/DGFC menu/Application/Monitor，监控s.study Ok是否为1；
9、再在该菜单下监控/Application/Monitor LZ，确认井道楼层高度的脉冲数已写入DGFC卡参数中：每层楼有4个参数，分别对应ULZ、DLZ光电进入和脱出平层插板的位置；
10、自学习成功完成。
【西子奥的斯】GECB调试资料（中）2014-04-062 检修运行确认控制柜的紧急电动运行开关处于INS状态。
再用服务器确认安全及门锁接通的情况下，按下UP按钮，抱闸应打开，电梯上行。
按下DOWN按钮，抱闸应打开，电梯下行。
注意:当每次上电后，第一次运行前，REGEN变频器会自动执行编码器定位操作。
在这个过程中主机会发出一种“呜”的声音并持续几秒钟，这个过程被认为是正常的。
如果检修运行开始，主机猛动一下就急停，察看变频器的故障记录（M-1-2-2-1进入）里显示“501 Pos Tracking”或“502 Vel Tracking”或“100 Inv SW Oct”故障，通常为相序不正确造成，可以更换主机相序或者更改变频器“Motor Phase 0/1”来解决。
在确认转动速度与转动方向以及变频器输出电流都正常的情况下，把钢丝绳挂上曳引轮，使电梯在挂上钢丝绳的情况下检修运行，分别按下DOWN和UP按钮持续5~10秒，确认运行正常。
用轿顶的检修按钮进行检修运行2.1.1 把轿顶上的检修开关由NOR拨至INS位置。
2.1.2 同时按住检修盒的U和C按钮，确认电梯向上运行。
2.1.3 同时按住检修盒的D和C按钮，确认电梯向下运行。
2.1.4 如果电梯运行方向相反，请修改Car Dir 0/1（出厂设置是0）3 井道位置信号确认井道开关的调整根据下表调整井道极限开关的距离（这些距离的允许误差不能超过20毫米。
数值前面的正负号是这样确定的：以电梯在上、下终端楼平层位置为基准，在导轨处作一记号表示0毫米。
对于顶楼，正号表示在此记号之上，负号表示在此记号之下。
对于底楼，正号表示在此记号之下，负号表示在此记号之上。
单位:mm平层装置调整调整4个平层光电开关的位置（UIS：上平层光电开关；1LV/2LV：门区光电；DIS 下平层光电开关），使它们距离依次为100mm、30mm、100mm，并且都垂直，确保光电开关的安装顺序从上到下依次为UIS、1LV、2LV、DIS（4个感应器都是NO型的，对应插件分别是CJ18 CJ13 CJ14 CJ15）。
奥的斯电梯自学习TT操作方法
1
1）先将电梯慢车走到一层，打成检修状态。
2）按112此时应显示1LS2ls，如没有按GO ON下
翻直到
找到1LS为止此时1LS为大写，在走慢车上行，观察1LS变为小写（1ls）立即松手。
2
1）将TT从LCB_II板上拿下，插到变频器接口上3）然后按41，打成正常，在打成检修。
按确定键；
蓝键
+CLEAR，在打成正常。
4）此时电梯启动慢行向下，走到底后在翻转过来
慢行向上，走
到定后平层，5）自学习完毕，试车
奥蒂斯无机房电梯TT自学习方法1）先将电梯慢车走到一层，打成检修状态。
2）按112此时应显示1LS2ls，如没有按GO ON下翻直到找到1LS为止此时1LS为大写，在走慢车上行，观察1LS变为小写（1ls）立即松手。
21)将所有程序退出，按241显示
wait fof NORMAL
2)打成正常显示switch to ERO3)在打检修显
示run paess ENTER4)兰键+CLEAR(确认键)显示
press CLEAR
5）再打正常显示learn active此时电梯自动启动下行到平层后上行到顶层后停止6）电梯自学习成
功。
什么是变频器？变频器是利用电力半导体器件的通断作用将工频电源变换为另一频率的电能控制装置。
2、PWM和PAM的不同点是什么？PWM是英文Pulse Width Modulation(脉冲宽度调制)缩写，按一定规律改变脉冲列的脉冲宽度，以调节输出量和波形的一种调值方式。
PAM是英文Pulse Amplitude Modulation(脉冲幅度调制)缩写，是按一定规律改变脉冲列的脉冲幅度，以调节输出量值和波形的一种调制方式。
3、电压型与电流型有什么不同？变频器的主电路大体上可分为两类:电压型是将电压源的直流变换为交流的变频器，直流回路的滤波是电容;电流型是将电流源的直流变换为交流的变频器，其直流回路滤波石电感。
4、为什么变频器的电压与电流成比例的改变？异步电动机的转矩是电机的磁通与转子内流过电流之间相互作用而产生的，在额定频率下，如果电压一定而只降低频率，那么磁通就过大，磁回路饱和，严重时将烧毁电机。
因此，频率与电压要成比例地改变，即改变频率的同时控制变频器输出电压，使电动机的磁通保持一定，避免弱磁和磁饱和现象的产生。
这种控制方式多用于风机、泵类节能型变频器。
5、电动机使用工频电源驱动时，电压下降则电流增加;对于变频器驱动，如果频率下降时电压也下降，那么电流是否增加？频率下降(低速)时,如果输出相同的功率,则电流增加,但在转矩一定的条件下,电流几乎不变。
6、采用变频器运转时，电机的起动电流、起动转矩怎样？采用变频器运转，随着电机的加速相应提高频率和电压，起动电流被限制在150%额定电流以下(根据机种不同，为125%~200%)。
用工频电源直接起动时，起动电流为6~7倍，因此，将产生机械电气上的冲击。
采用变频器传动可以平滑地起动(起动时间变长)。
起动电流为额定电流的1.2~1.5倍，起动转矩为70%~120%额定转矩；对于带有转矩自动增强功能的变频器，起动转矩为100%以上，可以带全负载起动。
7、V/f模式是什么意思？频率下降时电压V也成比例下降，这个问题已在回答4说明。
奥的斯钢带学习奥的斯变频器输入信号监控M215菜单奥的斯ACD5MR安全及门锁回路奥的斯OMU参数升级备份与下载操作使用说明新时达AS80主板小键盘做轿厢意外移动抱闸力矩测试步骤奥的斯服务器查看主板故障清除故障蓝光UCMP轿厢意外移动测试蒂森UCMP轿厢移动测试及复位方法奥的斯DCSS5门机自学习奥的斯125%负载测试奥的斯平衡系数调试奥的斯常用主板参数菜单新时达AS80主板小键盘做轿厢意外移动抱闸力矩测试步骤西奥SMART主板安全回路短接及旁路操作说明西奥SMART主板手动抱闸力矩检测测试方法西奥SMART主板UCMP轿厢移动测试方法西奥SMART板上行超速试验方法步骤西奥主板数码管状态模式码西奥系列主板数码管驱动故障码奥的斯变频器故障查看及故障时间推断东芝电梯封超载秘笈默纳克E65UCMP轿厢意外移动保护故障处理默纳克E66抱闸制动力检测异常故障处理默纳克E20故障详细分析及排除默纳克同步主机带载调谐方法西奥称重调试说明奥的斯启动倒溜舒适感调整奥的斯DO3000门机简单快捷调试方法奥的斯DO3000S门机调试说明奥的斯AT120门机学习西奥系列ALMCB板HAMCB板井道自学习方法步骤西奥系列IO地址设置服务使用介绍西子奥的斯OH6000系列变频器驱动故障码分析西子奥的斯OH6000系列主板故障码分析西子奥的斯OH6000电器原理图纸带注解西许迅达电梯SCH5600-07小键盘介绍说明蓝光BL6-U系列主板小键盘使用说明奥的斯钢带学习一、插上服务器，会显示如下图二、按服务器FUNCTION键后显示菜单如下图设置=1 显示=2 自学习=3三、M-2-3当前电阻值查看显示如下图注:代表六根钢带的电阻四、钢带学习Learn=3按3199学习显示如下图注:学习成功以后，服务器出现乱码，钢带检测检测灯恢复正常相关的前期资料推送请点击下方链接查看：奥的斯Self-BTI 抱闸力矩测试操作步骤奥的斯ACD5MR主板轿顶板轿厢通讯板端子说明完整版奥的斯ACD系列GECB板轿顶板轿厢板端子介绍奥的斯系列或西奥系列显示SE-Fault状态维修处理奥的斯UCMP轿厢意外移动测试方法及步骤奥的斯ACD/Gen2系列井道自学习过程中常见故障处理奥的斯ACD/Gen2系列井道自学习方法西奥SMART井道自学习方法西奥SMART板服务器介绍常用的状态输入输出信号(中)西奥系列RS32板轿厢通讯板I/O地址设置外呼板I/O地址设置I/O地址取反设置西奥SMART主板端子介绍服务器菜单培训(上)新时达AS380S一体机调试新时达AS380一体机调试新时达C7000快车调试新时达C7000快车功能测试新时达AS380D/C7000一体机调试新时达C7000慢车调试新时达系统运行次数及密码设置三菱电梯所有直梯系列安全回路短接信号表通力有机房和无机房安全回路短接介绍培训奥的斯钢带检测常见故障处理及调试学习简单快速用万用表测量变频器好坏电梯对讲系统噪声源分析及排除方法默纳克NICE3000+主板与轿顶板端子说明默纳克NICE3000new介绍慢车快车调试新国标默纳克NICE900门机异步机调试默纳克NICE900门机同步电机调试默纳克启动停车舒适感调整默纳克不放重物空轿厢做平衡系数方法默纳克1000UCMP功能试验方法及门旁路使用说明康力电梯KLA-MCU-201小键盘使用说明迅达3300AP/3600常用状态代码参数迅达3600/3300AP系列轿厢意外移动迅达5500/5400系列轿厢意外移动迅达3600/3300AP调试常用代码迅达5400/5500操作培训迅达5500电梯调试资料西继迅达SCH5600电梯故障代码(上）西继迅达SCH5600电梯故障代码(中）西继迅达UCMP试验步骤复位方法蒂森电梯CPI变频器编码器学习主机整定蒂森MC2/MC2系统主板通讯板端子介绍培训蒂森电梯MC2/3主板故障代码（上）蒂森电梯MC2/3主板故障代码（中）蒂森电梯MC2/3主板故障代码（下）蒂森MC2称重故障分析LMS1-C板称重调整蒂森MC2诊断仪监视抱闸同不同步及称重调整设置蒂森MC2常见故障案例分析(上)蒂森MC2常见故障案例分析(中)蒂森MC2系统主板介绍及调试蒂森MC2电器原理图讲解带标注。
XAA27084A受控文件编号：）OH-CON4423（调试指导书调试指导书更改页版本：第A版页码：第1/1页OH-CON4423日期：2004-03-25更改记录序号更改文件号更改内容描述更改日期签名1说明：版本：第A版页码：第1/18页OH-CON4423日期：2004-03-251控制系统概述OH-CON4423控制系统引用了OTIS的MCS（模块化控制系统）中的LCBII（逻辑控制板）作为电梯控制系统的核心，充分吸收了OTIS技术，利用OTIS高可靠性的串行通讯系统，将电梯的各个部件紧密的连在一起。
驱动部分则采用意大利高精度的矢量变频技术，使电梯的运行更加平稳舒适，同时其流畅简洁的外观也令人赏心悦目。
LCBII内部包括四个模块子系统：OCSS（操作控制子系统）MCSS（运行控制子系统）DCSS（门控制子系统）DBSS（驱动和制动子系统）版本：第A 版页码：第2页日期：2004-03-25OH-CON4423下图为OH-CON4413控制系统基本图框及信号流程图：2调试指导2.1检查控制柜打开控制柜的门，检查是否有连接处松动和元件损坏，保管好随机资料，更换已损坏的部件，紧固控制柜中所有连接处。
紧固时请特别注意电源线、动力线和制动电阻线的连接。
2.2接线检查按接线图，检查PVT 线、随行电缆的临时接线、限位开关的临时接线，检查每个设备的接地线是否可靠接地。
2.3绝缘检查脱开接地线和HL 的连接，拔出LCBII 上的所有插件，将所有的空气开关都置于“OFF ”位置，用绝缘表测量地线和HL 、电源线、电机动力线、抱闸线圈、门机、照明两端的绝缘电阻值，确保绝缘电阻值在规定值之内。
重新接上地线和LCBII 板上的插件。
2.4抱闸调节（制动臂）2.4.1如下图所时，制动臂的压缩弹簧A 动作时的压缩量为5~8mm 。
2.4.2调整螺杆与制动器触头的间隙，使B ≥1.0mm 。
2.4.3调整螺杆与弹簧锁紧螺栓，使制动臂上磨擦片（闸瓦）与曳引轮的间隙C ，保证在制动器动作时C ≤0.7mm 。
