某城镇给水工程第二水泵站(送水泵站)工艺设计

  • 格式：doc
  • 大小：1.14 MB
  • 文档页数：16

下载文档原格式

  / 16

合集下载

送水泵站（二级泵站）设计..

送水泵站（二级泵站）设计..

送⽔泵站（⼆级泵站）设计..送⽔泵站（⼆级泵站）设计⽬录第1章绪论....................................................... 错误!未定义书签。

原始资料...................................................... 错误!未定义书签。

设计要求..................................................... 错误!未定义书签。

⼆级泵站设计资料............................................. 错误!未定义书签。

第2章计算说明书.................................................. 错误!未定义书签。

⽔泵机组的初步选择............................................ 错误!未定义书签。

流量的确定和扬程的估算.................................... 错误!未定义书签。

初选⽔泵和电机............................................ 错误!未定义书签。

⽔泵机组的设计 (14)机组基础设计.............................................. 错误!未定义书签。

⽔泵吸⽔管和压⽔管计算.................................... 错误!未定义书签。

机组和管路布置............................................ 错误!未定义书签。

吸⽔井的设计.............................................. 错误!未定义书签。

各⼯艺标⾼的设计.............................................. 错误!未定义书签。

泵站课程设计送水泵站二泵站设计

泵站课程设计送水泵站二泵站设计

目录第1节、水泵及水泵站设计任务书 (2)第2节、计算水泵的流量和扬程 (3)第3节、水泵机组的选择 (3)第4节、水泵机组的基础设计 (6)第5节、泵吸水管和压水管的计算 (7)第6节、泵房形式的选择 (7)第7节、吸水井的设计 (7)第8节、管道配件的选取 (8)第9节、各工艺标高设计 (8)第10节、复核水泵和电机 (9)第11节、消防及转输校核 (9)第12节、辅助设备的选择 (10)第13节、泵房建筑标高及平面尺寸的确信 (11)第14节、设计总结 (11)附件一参考文献 (12)附件二 300S125系列水泵外形图 (12)附件三设计图纸第1节、水泵及水泵站设计任务书1.1设计题目：送水泵站（二泵站）设计。

1.2原始资料：1.2.1泵站的设计水量为万m3/d。

，1.2.2管网设计的部份功效：1）依照用水曲线确信的二泵站工作制度，分 2 及工作。

第一级，从 22 时到 5 时，每小时占全天用水量的 % 。

第二级，从 5 时到 22 时，每小时占全天用水量的 % 。

2）城市的设计最不利点的地面标高130 m ，建筑层数 7 层，自由水压 35 m 。

3）管网平差得出泵站至最不利点的输水管和管网的总水头损失为21 m 。

4）消防流量为 200 m3/h ,消防扬程为 15 m 。

转输流量为 50 m3/h ，转输扬程为 60 m 。

5）清水池所在地面标高为 120 m ，清水池最低水位在地面下 5 m 。

1.2.3城市的冰冻线为 1.5 m ，最高温度为 35°，最低温度为 -25°.1.2.4泵站所在地土壤土质良好，地下水位为 25 m 。

1.2.5泵站为双电源。

1.3设计任务：城市送水泵站的技术设计的工艺部份。

1.4课程设计工作量：1.4.1设计说明书一份（A4纸打印）。

1）设计概述、设计范围、设计资料。

2）选泵方案。

3）布置机组和管道、机组基础的设计、吸水管和压水管的设计。

二级送水泵站设计

二级送水泵站设计

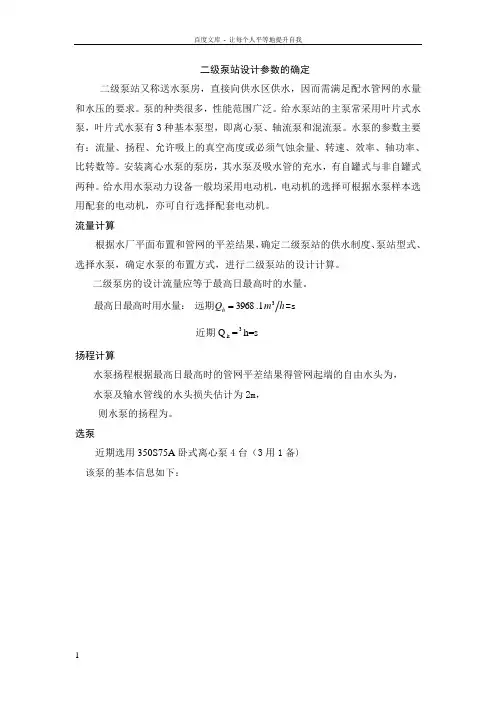

二级泵站设计参数的确定二级泵站又称送水泵房，直接向供水区供水，因而需满足配水管网的水量和水压的要求。

泵的种类很多，性能范围广泛。

给水泵站的主泵常采用叶片式水泵，叶片式水泵有3种基本泵型，即离心泵、轴流泵和混流泵。

水泵的参数主要有：流量、扬程、允许吸上的真空高度或必须气蚀余量、转速、效率、轴功率、比转数等。

安装离心水泵的泵房，其水泵及吸水管的充水，有自罐式与非自罐式两种。

给水用水泵动力设备一般均采用电动机，电动机的选择可根据水泵样本选用配套的电动机，亦可自行选择配套电动机。

流量计算根据水厂平面布置和管网的平差结果，确定二级泵站的供水制度、泵站型式、选择水泵，确定水泵的布置方式，进行二级泵站的设计计算。

二级泵房的设计流量应等于最高日最高时的水量。

h m Q h 3.13968 远期最高日最高时用水量：=s近期Q k =3h=s扬程计算水泵扬程根据最高日最高时的管网平差结果得管网起端的自由水头为，水泵及输水管线的水头损失估计为2m ，则水泵的扬程为。

选泵近期选用350S75A 卧式离心泵4台（3用1备)该泵的基本信息如下：kgmm d mm h mm h mm H mm b mm A mm B mm L mm D mkw W kw N r n m H Q 3200,42,100,1130,560,1120,940,870,10004-Y355L mm 1017mm 1250.5mm 1271380v kw 082270.54H ,4.7070.0,440,5.6181min,1450,7056,L/s 8.83333.822511S 泵重外形尺寸：电机型号：。

，高，宽长泵的尺寸。

电动机电压，，电机功率叶轮叶轮直径==========-====-=-=ϕη远期增加一台350S75A(4用1备）水泵经校核符合流量和扬程的要求.二级泵房的布置为了布置紧凑，充分利用建筑面积，将四台机组交错并列布置成两排，两台为正常转向，两台为反向转向，在订货时应予以说明；每台水泵有单独的吸、压水管，引出泵房后，两两连接起来。

某城镇给水工程第二水泵站工艺设计(带图)

某城镇给水工程第二水泵站工艺设计(带图)

目录一．泵站概述二．原始资料三.有关原始资料的分析说明四.水泵及其电机的选择五.吸，压水管路及其附件的选择（附表）六.泵机组基础的布置（附图）七.管道、泵房布置八.其他设备九.图纸~ 第一页~一．泵站概述该设计为某城镇给水工程第二水泵站工艺设计。

该泵站的设计位置处于该地管网南端，当地最大日用水量Qmax=51900m3/d,所以拟建泵站为设计供水量Q=51900 m3/d的大型泵站，水泵机械间内采用桁架式吊装设备，水泵按单排顺列摆放，吸水管路采用灌入式布设，泵房采用混泥土基础，平面形状为矩形。

二．原始资料1.最大日用水量：Qmax=51900 m3/d2.城镇供水曲线图3.消防用水量：70L/s4.经给水管网水力计算后，得：（1）最大用水时泵站所需扬程为61.4（2）最大m，其中几何压水高为32.9 m（2）最大转输时泵站所需扬程为75.4 m，其中几何压水高为42.2 m（3）最大用水加消防时泵站所需扬程为69.7m，其中几何压水高为26.0m（4）清水池至泵站址的水平距离为120m.（5）泵站处地面标高78m（6）清水池最低水位标高76m（7）地下水位标高68m（8）冰冻深度1.5m三．有关原始资料的分析说明1.设计工况点：（1）最大用水时Q a=51900×0.05= 2595 m3/d = 720.833 L/SH a=61.4+2+1=64.4 m（2）最大转输时Q b=51900×0.05= 2595 m3/d = 720.833 L/SH b=75.4+2+1=78.4 m（3）最大用水加消防时Q c= Q1+70=790.833 L/SH c=69.7+2+2=73.7 m（4）一级用水时Q d=51900×0.031= 1608.9 m3/d = 446.917 L/SH d=45 m（5）一级转输时Q e=51900×0.031= 1608.9 m3/d = 446.917 L/SH e=56.1 m注：H a、H b、H c 后面所加的两项分别为设计上所考虑的水头损失和安全水头2.管路特性曲线根据以上五个设计工况点，可以得出两条管路特性曲线，将其绘制于坐标纸上，以此作为选泵的依据。

给水泵站工艺设计_OK

给水泵站工艺设计_OK

17
2021/9/14
18
2021/9/14
19
2. 给水泵站工艺设计
一般步骤与方法：
（2）初步选泵和电动机（泵的型号、工作泵和备用泵的台数）：
选泵考虑的其他因素：
① 泵的构造形式； ② 保证泵的正常吸水条件（利用允许吸上真空高度，避免安
装高度相差太大）； ③ 选用效率较高的大泵； ④ 选用一定数量的备用泵； ⑤ 优先选择当地制造的成系列生产的、比较定型的和性能良
40
管道摩擦阻力计算图
41
管道摩擦阻力计算表
详见给水排水设计手册第1册-常用资料（329页~），摘录部 分内容，见后：
42
总阻力损失：
hf
hm
l d
v2 2g
v2 2g
i l v2 （表中能够查出1000i）
d 2g
hf
hm
(管长 i)
v2 2g
(管长
表中数据
)
1000
v2 2g
1 2 3 ...
一般步骤与方法：
（6）精选泵和电动机： ① 根据地形条件确定泵的安装高度； ② 计算吸水管路和泵站范围内压水管路中的水头损失，求出 泵站扬程； ③ 校核初选泵的流量和扬程是否合适，否则，重新选泵和配 套电机。
2021/9/14
38 38
吸水、压水管路阻力损失精算
沿程阻力：
hf
l d
v2 2g
柯列勃洛克公式求解
hs, hd 吸水管、压水管水头损失；
考虑增加安全水头：1~2m
13
2. 给水泵站工艺设计
设计步骤与方法：
（1）确定设计流量和扬程；
一级泵站扬程：
2）直接供水
H HST ' h Hsev (1 ~ 2)

送水泵站的工艺设计

送水泵站的工艺设计

CHANGCHUN INSTITUTE OF TECHNOLOGY 水泵与水泵站课程设计Course design of pump and pumping station设计题目：送水泵站的工艺设计学生姓名：学院名称：专业名称：班级名称：学号：指导教师：教师职称：完成时间：目录前言 (1)1 课程设计总体要求 (2)1.1 设计任务 (2)1.2 设计资料 (2)1.3 课程设计的目的 (2)1.4 课程设计的基本步骤 (2)1.4.1 水泵机组的选择 (2)1.4.2 机组基本尺寸的确定 (2)1.4.3 吸水管和压水管管径的确定 (2)1.4.4 机组和管道的布置 (3)1.4.5 水泵轴线及其他标高的确定 (3)1.4.6 水泵扬程的校核 (3)1.4.7 其他附属设备的选择及其布置 (3)1.5 设计成果 (3)2 设计计算书 (4)2.1 一二级泵站的组成及特点 (4)2.2 二课程设计具体计算及设计原则与依据 (4)2.2.1 泵站的设计流量和扬程 (4)2.2.2 水泵机组的选择 (5)2.2.3 机组基础尺寸的确定 (6)2.2.4 吸水管和压水管管径的确定 (7)2.2.5 吸水井设计计算 (8)2.2.6 各工艺标高的设计计算 (9)2.2.7 机组和管道的布置 (9)2.2.8 泵站类型的确定及所需阀门 (11)2.2.9 水泵扬程的校核 (11)2.2.10 其他附属设备的选择及其布置 (12)2.2.11 泵站平面布置 (13)3 设计说明书 (14)3.1 泵站的设计流量和扬程 (14)3.2 机组基础尺寸的确定 (14)3.3 吸水管和压水管管径的确定 (15)3.4 吸水井设计计算 (15)3.5 各工艺标高的设计计算 (15)3.6 水泵扬程的校核 (16)3.7 其他附属设备的选择及其布置 (16)3.8 泵站平面布置 (16)4参考文献 (17)5. 设计总结（小结） (17)前言这次设计是某城市送水泵站课程设计，主要任务就是水泵和水泵站的设计。

泵站课程设计---某水厂二泵站初步设计

泵站课程设计---某水厂二泵站初步设计

目录1课程设计任务书 (1)2给水泵站设计 (3)2.1 设计题目 (3)2.2 设计资料 (3)2.3设计任务 (4)2.5设计计算说明书 (6)2.5.1 确定泵的设计流量及扬程 (6)2.5.2初步选泵和电动机 (7)2.5.3设计机组的基础 (10)2.5.4决定泵站的形式 (12)2.5.5决定水泵吸、压水管的直径并计算其流速 (12)2.5.6水泵机组和吸压水管路的布置 (13)2.5.7计算泵站范围内吸、压水管路的水头损失 (14)2.5.8校核选泵方案——泵站工作的精确计算 (15)2.5.9计算水泵最大安装高度，确定水泵泵轴标高和机器间地面标高 (15)2.5.10决定起重设备的型号，确定泵房的建筑高度 (16)2.5.11选择真空泵、排水泵等附属设备 (17)2.5.12进行泵站的平面布置，定出泵站的平面尺寸 (18)2.5.13汇总泵站的设备及管件表 (19)3排水泵站设计 (20)3.1设计题目 (20)3.2 设计资料 (20)3.3 设计任务 (20)3.4设计步骤 (20)3.5设计计算说明书 (22)3.5.1确定设计流量及扬程 (22)3.5.2初步选泵和电动机，包括水泵型号、工作和备用泵台数 (22)3.5.3确定集水池容积 (24)3.5.4决定泵站的形式 (24)3.5.5机组与管道布置 (24)3.5.6泵站总扬程核算 (24)3.5.7泵站内部标高的确定 (25)3.4.8泵站中辅助设备设计 (25)3.4.9进行泵站的平面布置，定出泵站的平面尺寸 (27)3.4.10整理说明书，汇总泵站的设备及管件表 (27)附录 (28)参考文献 (28)2给水泵站设计2.1 设计题目某水厂二泵站初步设计2.2 设计资料（1）已知某城市经设计计算的最高日设计用水量为33975m3。

各小时用水量（2）在设计决定城市管网、二泵站、清水池、高位水池（水塔）的共同工作状况时，经方案比较后已决定二泵站采用两级供水，即0~4点，每小时供水量为2.5%；4~24点，每小时供水量为4.5%。

水利工程：泵与泵站考点巩固(三)

水利工程：泵与泵站考点巩固(三)

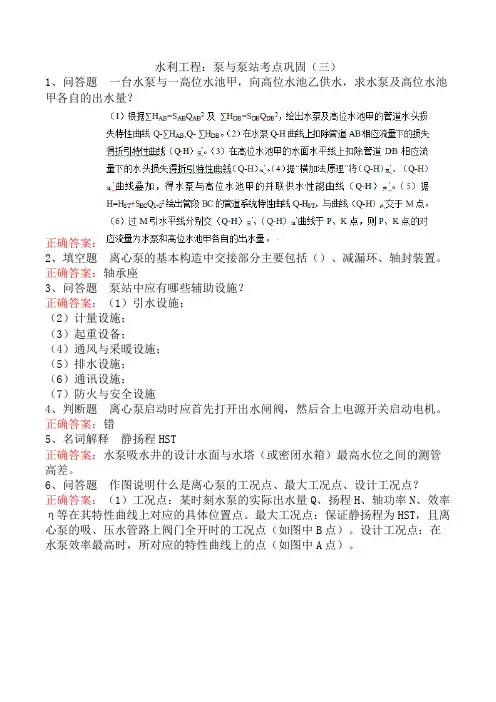

水利工程：泵与泵站考点巩固（三）1、问答题一台水泵与一高位水池甲，向高位水池乙供水，求水泵及高位水池甲各自的出水量？正确答案：2、填空题离心泵的基本构造中交接部分主要包括（）、减漏环、轴封装置。

正确答案：轴承座3、问答题泵站中应有哪些辅助设施？正确答案：（1）引水设施；（2）计量设施；（3）起重设备；（4）通风与采暖设施；（5）排水设施；（6）通讯设施；（7）防火与安全设施4、判断题离心泵启动时应首先打开出水闸阀，然后合上电源开关启动电机。

正确答案：错5、名词解释静扬程HST正确答案：水泵吸水井的设计水面与水塔（或密闭水箱）最高水位之间的测管高差。

6、问答题作图说明什么是离心泵的工况点、最大工况点、设计工况点？正确答案：（1）工况点：某时刻水泵的实际出水量Q、扬程H、轴功率N、效率η等在其特性曲线上对应的具体位置点。

最大工况点：保证静扬程为HST，且离心泵的吸、压水管路上阀门全开时的工况点（如图中B点）。

设计工况点：在水泵效率最高时，所对应的特性曲线上的点（如图中A点）。

7、单选立式排水泵房的传动轴当装有中间轴承时应设置（）工作台。

A.养护B.观察C.操作D.备用正确答案：A8、填空题一般的城市供水工程中，水泵站的电耗占自来水制水成本的（），故合理降低泵站电耗工作具有重大的经济意义和社会效益。

正确答案：40％－70％9、单选往复泵的使用范围侧重于（）。

A、高扬程、小流量B、高扬程、大流量C、低扬程、小流量D、低扬程、大流量正确答案：A10、单选混流泵按结构形式分为（）两种。

A.立式与卧式B.正向进水与侧向进水C.全调节与半调节D.蜗壳式和导叶式A.立式与卧式B.正向进水与侧向进水C.全调节与半调节D.蜗壳式和导叶式正确答案：D11、单选与低比转数的水泵相比，高比转数的水泵具有（）A.流量小、扬程高B.流量小、扬程低C.流量大、扬程低D.流量大、扬程高正确答案：C12、单选叶片泵的基本性能参数允许吸上真空高度（Hs），是指水泵在标准状况下（即水温为20°c，表面压力为一个标准大气压）运转时，水泵所允许的最大的吸上真空高度，它反应（）。

给水泵站 工艺设计

给水泵站 工艺设计

第一节 给水泵站作用与分类
四、取水泵站
地下水生活取水泵站工艺流程
水源
泵站
用户
地下水工业取水泵站工艺流程
水源
泵站
生产车间 净水构筑物
第一节 给水泵站作用与分类
五、送水泵站（二级泵站）
1、作用：将净水厂清水池的水送至管网 清水池 吸水井
2、组成： 泵 房 管网 水塔
送水泵站工艺流程
1—清水池；2—吸水井；3—送水泵房；4—管网；5——高地水池（水塔）
第一节 给水泵站作用与分类
五、送水泵站
3、泵房型式：干室型或分基型（地变化较大，为适应此变化 △H较小（3~4m)
设置多台同型号或不同型号水泵 建筑面积增大，开停机频繁， 运行管理复杂。
水泵调速运行 减少机组台数，减小泵房面 积，简化运行管理
5、清水池：
一级泵站为均匀供水，而二级泵站为分级供水，两者的每小时供 水量不相等，为了调节两流量的差额，需在一、二级泵站间建造清水 池。
形成一个干燥的地下室（△H 较大） 地 下 式 —— 圆筒干室型泵房：整个泵房建筑于地下（△H大）
根据泵房基础的型式分类
固定式
△H 较小，投资大，工期长
移动式 △H 大，投资省，工期短
分基型泵房 干室型泵房 湿室型 块基型
泵船 泵车
第一节 给水泵站作用与分类
分基型泵房——地面式
泵房的基础与机组的基 础分开建筑（△H 较小）
1、取水泵站（一级泵站）流量的确定
（2）将水直接供给用户或到地下集水池（等同二级泵站）
泵站设计流量按最高日用水量计算
qv
qv d
t
qv ——泵站设计流量，m3/h； β ——给水系统中自身用水系数，α=1.01～1.02；

2014年给水排水专业案例上午真题及答案解析

2014年给水排水专业案例上午真题及答案解析

2014年给水排水专业案例上午真题及答案解析(1/25)单项选择题第1题某城镇自来水厂最高日不同时段二级泵站供水量及管网用水量情况见下表。

现水厂二级泵站实施变频改造后能完全按管网用水量情况供水，则水厂二级泵站实施变频改造后清水池调节容积增加量为最高日供水量的百分之几?时段(h) 0～5 5～10 10～12 12～16 16～19 19～21 21～24二级泵站未改造时供水量占全天供水量的百分数(%) 2.5 5.0 5.0 5.0 5.0 5.0 2.5管网时用水量占全天用水量的百分数(%) 2.1 4.6 7.0 4.6 6.2 4.6 2.1A.31.1%B.16.5%C.13.4%D.3.2%下一题(2/25)单项选择题第2题某供水管网管径、管段分配流量、管段长度及水流方向简化如图示，经平方差计算后，管段2-3第一次校正后的流量数值最接近下列哪项?注：管径DN300、DN400、DN500、DN600的比阻分别为：0.5296、0.1305、0.0440、0.0181。

图片A.0.0908m3/sB.0.0692m3/sC.0.0483m3/sD.0.0286m3/s上一题下一题(3/25)单项选择题第3题某台离心泵在高效区的两点运行参数分别为：流量Q1=0.25m3/s，扬程H1=45m；Q2=0.35m3/s，H2=35m。

按水泵工作特性方程Hp=Hb-sq1.852，在3台同型水泵并联工作的条件下，当出水总流量为Q3=1.10m3/s时，相应的扬程H3最接近下列哪项?A.29.46mB.31.89mC.33.06mD.35.64m上一题下一题(4/25)单项选择题第4题某城市自来水厂设计规模60000m3/d，水厂自用水率5%，24小时供水。

采用河床式取水构筑物，集水间与泵房合建，原水输水管漏损率按5%计。

进水自流管拟设计两根长150m，内衬水泥砂浆钢管(粗糙系数去0.014)从河心取水，当进水自流管在允许的最大管径情况下且一根停止工作时(要求单根取水流量不小于设计取水流量的70%)，河面与集水井的水面高差不小于下列哪项(不考虑局部水头损失的影响)?A.0.08mB.0.09mC.0.15mD.0.17m上一题下一题(5/25)单项选择题第5题某自来水厂采用二级沉淀，一级沉淀池采用平流沉淀池(截留速度u01=1.0mm/s)，二级沉淀池采用斜管沉淀池(截留速度u02=0.60mm/s)。

送水泵站的工艺设计

送水泵站的工艺设计

CHANGCHUN INSTITUTE OF TECHNOLOGY 水泵与水泵站课程设计Course design of pump and pumping station设计题目：送水泵站的工艺设计学生姓名：学院名称：专业名称：班级名称：学号：指导教师：教师职称：完成时间：目录前言 (1)1 课程设计总体要求 (2)1.1 设计任务 (2)1.2 设计资料 (2)1.3 课程设计的目的 (2)1.4 课程设计的基本步骤 (2)1.4.1 水泵机组的选择 (2)1.4.2 机组基本尺寸的确定 (2)1.4.3 吸水管和压水管管径的确定 (2)1.4.4 机组和管道的布置 (3)1.4.5 水泵轴线及其他标高的确定 (3)1.4.6 水泵扬程的校核 (3)1.4.7 其他附属设备的选择及其布置 (3)1.5 设计成果 (3)2 设计计算书 (4)2.1 一二级泵站的组成及特点 (4)2.2 二课程设计具体计算及设计原则与依据 (4)2.2.1 泵站的设计流量和扬程 (4)2.2.2 水泵机组的选择 (5)2.2.3 机组基础尺寸的确定 (6)2.2.4 吸水管和压水管管径的确定 (7)2.2.5 吸水井设计计算 (8)2.2.6 各工艺标高的设计计算 (9)2.2.7 机组和管道的布置 (9)2.2.8 泵站类型的确定及所需阀门 (11)2.2.9 水泵扬程的校核 (11)2.2.10 其他附属设备的选择及其布置 (12)2.2.11 泵站平面布置 (13)3 设计说明书 (14)3.1 泵站的设计流量和扬程 (14)3.2 机组基础尺寸的确定 (14)3.3 吸水管和压水管管径的确定 (15)3.4 吸水井设计计算 (15)3.5 各工艺标高的设计计算 (15)3.6 水泵扬程的校核 (16)3.7 其他附属设备的选择及其布置 (16)3.8 泵站平面布置 (16)4参考文献 (17)5. 设计总结（小结） (17)前言这次设计是某城市送水泵站课程设计，主要任务就是水泵和水泵站的设计。

某城镇给水二级泵站工艺设计--泵与泵站课程设计计算书

某城镇给水二级泵站工艺设计--泵与泵站课程设计计算书

1设计资料 (1)1.1设计任务 (1)1.2课程设计题目 (1)2 计算 (1)2.1 流量和扬程的确定 (1)2.1.1 水泵站供水设计流量的计算 (1)2.1.2 水泵站供水扬程的计算 (1)2.1.3水泵站供水设计流量和扬程汇总 (3)2.2 水泵初选及方案比较 (4)2.2.1 选泵的主要依据 (4)2.2.2 选泵要点 (4)2.2.3水泵初选 (4)2.2.4 方案比较 (4)2.2.5方案比选分析 (5)2.3机组基础尺寸的确定 (5)2.3.1确定水泵基础尺寸以及水泵安装高度 (5)2.3.2绘制机组基础的尺寸草图 (5)2.4泵房的布置 (7)2.4.1组成 (7)2.4.2一般要求 (7)2.5布置机组与管道、确定泵房平面尺寸 (7)2.5.1机组的布置 (7)2.5.2确定泵房平面尺寸 (7)2.5.3确定水泵吸、压水管直径，并计算流速 (8)2.5.4 确定泵轴标高和机器间标高（绘制草图） (8)2.6泵站范围内吸、压水管路的精确水头损失的计算 (11)2.6.1计算吸水管路水头损失 (11)2.6.2计算压水管路水头损失 (11)2.6.3总水头损失 (11)2.7水泵校核 (12)2.7.1绘制单个水泵工作曲线 (12)2.7.2绘制两台泵并联的特性曲线 (12)2.7.3绘制最高时管道系统特性曲线 (13)2.8选择起重设备、确定泵房建筑高度 (14)2.8.1起重设备的选择 (14)2.8.2确定泵房建筑高度 (14)2.9选择附属设备 (15)2.9.1引水设备 (15)2.9.2排水系统 (16)2.9.3考虑通风良好 (16)1设计资料1.1设计任务本设计采用上学期进行的某城镇的给水管网设计成果，对该镇的净水处理厂的二级泵站进行设计。

1.2课程设计题目题目：某城镇给水二级泵站工艺设计。

2 计算2.1 流量和扬程的确定2.1.1 水泵站供水设计流量的计算原始资料给出，该市用于泵站设计计算的最高日设计用水量为41445m 3；在设计决定城市管网、二泵站、清水池、高位水池（水塔）的共同工作状况时，经方案比较后决定二泵站采用五级供水，0～5点时，每小时供水量为1.75%； 5~7点时，每小时供水量为4.5%； 7~20点时，每小时供水量为5.39%， 20~22点时, 每小时供水量为4%; 22~24点时, 每小时供水量为2.09% 则每级供水的的设计流量计算如下：一级供水：s L Q /47.201/h m 29.2575%7.11445431==⨯= 二级供水： s L Q /06.185/h m 03.8651%5.41445423==⨯= 三级供水： s L Q /52.620/h m 89.23325.39%1445433==⨯= 四级供水： s L Q /5.460/h m 8.65714%1445443==⨯=五级供水： s L Q /61.240/h 6.20m682.09%1445453==⨯= 根据城市最高时用水量供水曲线可知：最高时供水量为Q 最高时=Q 三级=2233.89 m 3/h消防供水：原始资料给出为2233.89+90×3.6 =2557.89m 3/h 2.1.2 水泵站供水扬程的计算（1）计算公式根据《水泵及水泵站》中的内容，向城市管网供水扬程可用如下公式计算：安全h H h H H sev ST +++=∑式中 H――总扬程，mH 2O ；H ST ――二泵站吸水池最低水位到控制点的地面高差，mH 2O ；∑h——总损失，包括管路损失和泵站损失，其中泵站内吸压水管路水头损失一般取值2mH sev ——管网中控制点所需的自由水头，mH 2O ； h 安全——安全水头，本设计取为2mH 2O 。

二级泵站设计

二级泵站设计

6 二级泵站工艺设计一、原始资料 1区1、泵站设计水量：77800m 3/d ；2、管网设计的部分成果：（1）根据用水曲线确定的二泵站工作制度，分两级工作： 第一级，每小时占全日用水量的4.7%； 第二级，每小时占全日用水量的3.28%；（2）城市设计最不利点地面标高为157.95米，建筑层数6层，自由水压28米；（3）管网平差得出的泵站最不利点的输水管和管网的总水头损失为9.25米；3、清水池所在地面标高为152.6米，清水池最低水位在地面以下5米；4、泵站为双电源。

2区1、2区泵站设计水量：143200m 3/d ；2、管网设计的部分成果：（1）根据用水曲线确定的二泵站工作制度，分两级工作： 第一级，每小时占全日用水量的4.7%； 第二级，每小时占全日用水量的3.28%；（2）城市设计最不利点地面标高为158.38米，建筑层数6层，自由水压28米；（3）管网平差得出的泵站最不利点的输水管和管网的总水头损失为13.18米；3、清水池所在地面标高为152.6米，清水池最低水位在地面以下5米；4、泵站为双电源。

1 二级泵站工艺的确定 1.1 1区二泵站设计流量的确定1区第一级供水占全日用水量的4.7%，含水厂自用水厂5％3max 4.7%77800 1.053839.43/1066.51/Q m h l s =⨯⨯==(含水厂自用水) 第二级，每小时占全日用水量的3.28%3max 3.28%77800 1.052679.43/744.29/Q m h l s =⨯⨯==1.2 扬程计算Zp —泵站的地形标高；由地形图查得：Zp=152.6mhn —管网中的水头损失（取19－20－23－24－26为控制线），hn=1.92+2.44+2.18+2.71=9.25m hc —输水管水头损失，取hc=4m hs —吸水管水头损失，取hs=2mHc —控制点所需的最小服务水头，为28mZc —控制点的地形标高；由地形图查得：Zc=157.95ms h ——泵站内管路水头损失，粗估s h 为2.0mHp=(Zc-Zp)+hn+hs+hc+ Hc+2 =（157.95-152.6+5）+9.25+2+4+28+2=55.6m 2 初选水泵和电机 2.1 水泵的选择⑴ 根据一级供水时1066.51/,55.6Q L s H m ==，在水泵综合性能曲线图上作出a 点。

泵站课程设计某城镇给水工程第二泵站工艺设计说明

泵站课程设计某城镇给水工程第二泵站工艺设计说明

目录一、综述 (2)1.1泵站概括 (2)1.2原始资料 (2)二、水泵机组的选择 (3)2.1 泵站设计参数的确定 (3)2.2 水泵机组的选择 (4)三、水泵机组基础设计 (9)四、水泵吸水管和压水管的计算 (10)五、泵房形式的选择及机械间布置 (12)六、吸水井设计 (12)七、泵房工艺标高及尺寸的确定 (13)7.1 工艺标高 (13)7.2 泵房尺寸 (15)八、泵站内管路的水力计算 (15)九、附属设备的选择 (17)9.1计量设备 (17)9.2起重设备 (17)9.3排水设备 (17)9.4通风设备 (17)某城镇给水工程第二泵站工艺设计说明一、综述1.1泵站概括某中小型城市，其最大日用水量为60800（m3/d），需要设计一中等规模的二级泵站（满足城市全部生产和生活用水）。

城市管网中有水塔，但其调节能力有限，并且整个供水扬程不是很高，因此本设计采用多台水泵并联工作的方法以得到更好的满足供水要求。

由于所需水泵较多，占地面广，但吸水条件较好，故本泵站采用半地下式，自灌式吸水，泵房呈矩形。

1.2原始资料1.最大日用水量 60800m3/d2.消防用水 70L/s3.经给水管网水力计算后（1）最大用水时泵站所需扬程为61.4m，其中几何压水高32.9m。

在选择泵时最大扬程需要加上2m站内水头损失和1m安全水头，则H=61.4+2+1=64.4m（2）最大传输时泵站所需扬程为75.4m，其中几何压水高42.2m。

在选择泵时最大传输所需扬程需要加上2m站内水头损失和1m安全水头，则H=75.4+2+1=78.4m（3）最大传输用水加消防时泵站所需要扬程为69.7m，其中几何压水高度26m。

在选择泵时最大用水加消防需要加上2m站内水头损失和1m安全水头，则H=69.7+2+1=72.7m（4）清水池至泵站址的水平距离为120m，此段水力损失可以忽略不计。

（5）泵站处地面标高78m（6）清水池最低水位标高76m（7）地下水位标高68m，可不考虑地下水位影响（8）冰冻深度1.5m，可不考虑管道埋深二、水泵机组的选择2.1 泵站设计参数的确定根据用水曲线确定送水泵站工作制度，分两级工作：最大用水与最大转输：从7：00到20：00，每小时占全天用水量的5％。

送水泵站(二泵站)课程设计

送水泵站(二泵站)课程设计

课程设计(论文)说明书课题名称吉林省某城镇送水泵站设计院（系）市政与环境工程学院专业给排水工程姓名学号起讫日期2013年12月16日-12月29日指导教师2013 年 12 月 27 日前言送水泵站在水厂中也称为二级泵站，通常建在水厂内，它抽送的是清水，所以又称为清水泵站。

由净水构筑物处理后的出厂水，有清水池进入吸水井，送水泵站中的泵从吸水井中吸水，通过输水干管将水输往管网。

送水泵站的供水情况直接受用户用水影响，其出厂流量与水压在一天内各个时段中是不断变化的。

送水泵站的吸水井，它既有利于泵吸水管道布置，又有利于清水池的维修。

吸水井的形状取决于吸水管道的布置要求，送水泵站一般都呈长方形，吸水井一般也为长方形。

送水泵站吸水水位变化范围较小，通常不超过 3~4 米，因此泵站埋深较浅。

一般可建成地面式或半地下式。

送水泵站为了适应管网中用户水量和水压的变化，必须设置各种不同型号和台数的泵机组，从而导致泵站建筑面积增大，运行管理复杂。

因此泵的调速运行在送水泵站中显得尤为重要。

送水泵站在城市供水系统中作用，犹如人体的心脏，通过主动脉以及无数的支微血管，将血液输送到人体的各个部位上去。

在无水塔管网系统中工作的送水泵站，这种类比性就更加明显。

此外，送水泵站由于其扩建比较困难，所以在新建给水工程时，可以采取近远期结合，对于本例中，对于机组的基础、吸压水管的穿插嵌管，以及电气容量等我们应该考虑到远期扩建的可性，所以用远期的容量及扬程计算。

《水泵及水泵站》课程设计任务书一、设计题目：吉林省某城镇送水泵站设计二、设计任务：新建给水送水泵站设计三、设计阶段：初步设计四、设计依据：吉林省某地区计划经济委员会计资字[2012]第116号文件：“关于吉林省某城镇给水送水工程计划任务书的批复”同意该城镇建设给水送水泵站。

五、主要设计资料：1、基础资料（1）城镇现状图、规划总平面图（2）城镇地形图（3）水源地地形图（4）水源地水文地质、工程地质资料（5）水源地附近或城镇的供电、交通等资料（6）当地自然气候条件年平均气温8.6℃,冻土深度：1.6m；最高气温32.5℃，最低气温-28.3℃；地面最高水温28.6℃，冻土深度：1.20m；地下水位：-2.2m，地耐力：12～20T/㎡。

雨水泵站设计说明书

雨水泵站设计说明书

雨水泵站设计说明书【篇一：泵站设计说明书】题目：《泵与泵站》课程设计说明书2.5万人城镇给水泵站（二级泵站）规划设计学院：环境科学与工程学院专业：给水排水工程班级：给排水1202学号：1213300226、27、28学生姓名：沈喻龙、李思聪、邵志春指导教师：李强标二○一四年十二月一、送水泵站（二级泵站）设计1.1、设计目的根据给定的资料，综合运用所学的专业知识，进行h 城镇二级给水泵站设计。

1.2、设计原始资料1、h 城镇位于浙江省内，海拔为900 米；土质为砂纸粘土，无地下水，不考虑冰冻。

2、h 城镇远期规划人口约2.5 万人，最高日用水量为4.8 万立方米/日。

3、泵站地坪标高为906 米。

二级泵站的工作制度，分两级：①第一级，从22 时到5 时，每小时占全天用水量的（2.5%）。

②第二级，从5 时到22 时，每小时占全天用水量的（5.2%）。

4、h 城镇设计最不利点的地面标高为921 米，该处有一座12 层建筑，要求二级泵站供水至第7 层。

5、二级泵站至最不利点的输水管和配水管网的总水头损失为26 米。

6、清水池所在地的地面标高与泵站地坪标高相同，清水池边墙距二级泵站外墙约1.5 米；二级泵站直接由清水池吸水。

7、清水池最低水位在地面以下3.1 米。

清水池的最高水温为30.0℃、最低水温为0℃。

8、未预见用水量及管网漏水量取值范围10～15%。

9、泵站变配电设施按一级负荷设置。

10、h 城镇给水系统采用低压消防制。

设计着火点定为最不利点处，消防水头为10 米；消防时输水管和配水管网的总水头损失为27 米。

1.3、设计要求1.3.1、说明书要求：⑴泵站的设计流量、扬程，水泵的选择。

⑵给水泵站高程布置及水力计算，校核水泵安装高度。

⑶清水池的容积计算。

⑷给水泵站平面布置。

⑸高效工况点、消防校核。

⑹材料一览表（含编号、名称、规格、单位、数量），工程投资估算。

31.3.2、图纸要求：⑴ acad 制图，a3。

  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

目录一、综述 (1)二、水泵机组的选择 (3)三、水泵机组的基础设计 (9)四、水泵吸水管和压水管的计算 (10)五、泵房形式的选择及机械间布置 (6)六、吸水井的设计 (11)七、管道配件的选取列表 (12)八、泵房尺寸的确定 (13)九、辅助设备的选择 (15)附件一 KQSN系列水泵外形图 (16)某城镇给水工程第二泵站工艺设计说明一、综述1.1泵站概括某中小型城市，其最大日用水量为52800（m3/d），需要设计一中等规模的二级泵站（满足城市全部生产和生活用水）。

城市管网中有水塔，但其调节能力有限，并且整个供水扬程不是很高，因此本设计采用多台水泵并联工作的方法以得到更好的满足供水要求。

由于所需水泵较多，占地面广，但吸水条件较好，故本泵站采用半地下式，自灌式吸水，泵房呈矩形。

1.2原始资料1.最大日用水量 52800m3/d城镇供水曲线图：2.消防用水 70L/s3.经给水管网水力计算后（1）最大用水时泵站所需扬程为61.4m，其中几何压水高32.9m。

在选择泵时最大扬程需要加上2m站内水头损失和1m安全水头，则H=61.4+2+1=64.4m（2）最大传输时泵站所需扬程为75.4m，其中几何压水高42.2m。

在选择泵时最大传输所需扬程需要加上2m站内水头损失和1m安全水头，则H=75.4+2+1=78.4m（3）最大传输用水加消防时泵站所需要扬程为69.7m，其中几何压水高度26m。

在选择泵时最大用水加消防需要加上2m站内水头损失和2m安全水头，则H=69.7+2+2=73.7m（4）清水池至泵站址的水平距离为120m，此段水力损失可以忽略不计。

（5）泵站处地面标高78m（6）清水池最低水位标高76m（7）地下水位标高68m，可不考虑地下水位影响（8）冰冻深度1.5m二、水泵机组的选择2.1 泵站设计参数的确定根据用水曲线确定送水泵站工作制度，分两级工作：最大用水与最大转输：从7：00到20：00，每小时占全天用水量的5％。

Q=52800×5%=2640m3/h=733.3L/s；一级用水与一级转输：从20：00到7：00，每小时占全天用水量的3.1％。

Q=52800×3.1%=1636.8m3/h=454.7L/s。

泵站最大用水时的设计工作流量为：733.3L/s泵站最大用水时的设计扬程为：64.4m泵站最大转输时的设计工作流量为：733.3L/s泵站最大转输时的设计扬程为：78.4m泵站最大用水加消防时的设计工作流量为：733.3+70=803.3L/s泵站最大用水加消防时的设计扬程为：73.7m泵站一级用水及一级转输时的设计工作流量为：454.7 L/s(1)最大用水：S1=（64.4-32.9）/0.73332=58.58H1=32.9+58.582Q(2)最大转输：S2=（78.4-42.2）/0.73332=67.32H2=42.2+67.322Q(3)最大用水加消防防: S3=(69.7+4-26)/0.80332=73.92H3=26.0+73.922Q故可确定5个工况点： (454.7, 55) (454.7 ,45) (733.3,78.4) (733.3 ,64.4) (803.3 ,73.7) 2.2 水泵机组的选择根据以上计算可得如下示意曲线，并参照《KQSN系列双吸泵》选取适合泵型。

选出方案如下：两台KQSN400-M13-470和两台KQSN450-M13-538型号的泵，每种型号的泵都是一用一备，选泵图示如图2.2.2：图2.2.2表2.2.1方案用水变化范围L/S运行泵及台数泵的扬程M所需扬程M扬程利用率%泵效率% 1台KQSN400-M13-4701台KQSN450-M13-538454.3 一台M13-470 60 45-55 75--93 85 733.3-803.3 一台M13-538 82--78 64.4-78.4 81--96 88-87 从表2.2.1可以看出，该方案能量利用率高，能量浪费少，从节能的角度出发，综合考虑，采用该方案。

具体运行方案如下：1.在一级供水时开启KQSN500-M13-470型号水泵。

2.在最大供水、最大转输及最大用水加消防时开启KQSN450-M13-538型号水泵。

3.实际运行中，两种泵各备用一台，故本站共需要共需要4台泵两台KQSN400-M13-470两台KQSN450-M13-5384.由图2.2.2可得泵实际工况点为（470,57）（575,52）（750,82）（820,78）（850,76）水泵机组性能参数如下：（1）水泵参数见表2.2.2表2.2.2（2）安装尺寸见表2.2.3表2.2.3设备草图及其主要尺寸如下：KQSN400-M13-470型水泵：H=1541mm B=1200mm H=1235mm 泵型号规格流量扬程m转速r/min功率（kw）效率%汽蚀余量m泵重(kg) (m3/h) (L/S)轴功率电机功率KQSN400-M134701211 336.3 651480282.0355767.2 16502018 560.6 52 324.7 892502 695.1 43 344.7 85KQSN450-M135381908 530.0 891480600.6900778.5 18403180 883.3 76 739.5 893975 1104.3 64 824.8 84泵型号尺寸（mm）L L1 L2 L3 B H W A C K KQSN400-M13-4703487 1940 860297810 1800 1145 710 1000 35KQSN450-M13-538尺寸（mm）L L1 L2 A3 B H W A C K3627 2080 9003059950 1450 1165 800 1000 35KQSN450-M13-538型水泵：L=1541mm B=1350mm H=1370mm电机选择见表2.2.4：表2.2.4水泵型号电机电压（V）功率（KW）电机重量（Kg）底座重量（Kg）KQSN400-M13-470Y400-4 6000 355 2380 667 KQSN450-M13-538Y450-4 6000 900 3520 788备用机组的选择：分别选用一台KQSN400-M13-470型水泵和一台KQSN450-M13-538型水泵作为备用机组。

消防机组的选择：由于KQSN450-M13-538型号水泵在最大用水加消防时的流量和扬程已满足，所以不用特设消防机组。

三、水泵机组基础设计M13-470 和M13-538型水泵均不带有底座，故根据水泵底座尺寸和安装尺寸有：M13-470泵机组基础尺寸：基础长度L1=地角螺钉间距+（400～600）=520+1145+1000+435=3100mm 基础宽度B1=地角螺钉间距+（400～600）=A+（400～600）=710+490=1200mm （为施工方便取1400mm ）基础高度H1=()(){}()ρ⨯⨯+⨯B L /W W .~.电机水泵0452{3×(1650+2380+667)/(3.1×1.2×2400)}=1578mm (实际取1600mm ）M13-538泵机组基础尺寸：基础长度L2=地角螺钉间距+（400～600）=520+1165+1000+415=3100mm 基础宽度B2=地角螺钉间距+（400～600）= 800+600=1400mm 基础高度H2=()(){}()ρ⨯⨯+⨯B L /W W .~.电机水泵0452(){}()mm 145924006.11.3430818403=⨯⨯÷+⨯=(实际取1600m) 其中：水泵W —水泵重量（kg ）；电机W —电机重量（kg ）；ρ—基础密度（kg/m 3）(ρ＝2400 kg/m 3) 综上：基础设计见表3.1表3.1水泵型号基础长mm 基础宽mm 基础高mm M13-470 3100 1400 1600 M13-538310014001600四、水泵吸水管和压水管的计算管材选用铸铁管当泵站为一级供水时，一台M13-470型水泵工作，其最大流量Q=575L/S，故该水泵的吸、压水管的设计流量为575L/S。

当泵站为最大供水时，一台M13-538型水泵工作，其最大流量为Q=850L/S,故该水的泵的吸压水管的设计流量为850L/S。

根据吸水管（1.2～1.6m/s）和压水管(2.0～2.5m /s)的流速范围，根据公式DN vQπ/4max计算得：M13-470型水泵吸水管路ＤＮ＝7００ｍｍｖ＝１.49ｍ／ｓ压水管路ＤＮ＝600mm ｖ＝２.03m/sM13-538型水泵吸水管路ＤＮ＝９００ｍｍｖ＝１.34ｍ／ｓ压水管路尺寸取ＤＮ＝７００ｍｍｖ＝２.21ｍ／ｓ吸压水管管径选择见表4.1：表4.1水泵型号流量L/s 吸水管管径mm 吸水管流速m/s 压水管管径mm压水管流速m/sM13-470 575 700 1.49 600 2.03 M13-538 850 900 1.34 700 2.21汇水管径：考虑每个工况点都是由单泵供水满足所以输水干管选择与最大压水管径相同即可则输水干管为： DN=700mm连接压水管和汇水管的横联络管选取最大流速2.21m/s的DN700.五、泵房形式的选择及机械间布置根据清水池最低水位标高H=76m和水泵的气蚀余量（7.2m,8.5m）条件，确定泵房为矩形半地下式，自灌式吸水，水泵机组采用单排并列布置。

泵房内管路采用直进直出布置，直接敷设在室内地板上。

六、吸水井的设计吸水井尺寸应满足安装水泵吸水管进口喇叭口的要求。

清水池最低水位（视为吸水池最低水位）＝76m；KQSN400-M13-470型水泵：水泵吸水管进口喇叭口大头直径D≥（1.25～1.5）×700=1.5×700=1050mm（实际取1100mm）；水泵吸水管进口喇叭口长度L≥（3.0～7.0）×（D－d）=4×（1000-700）=1200mm；KQSN450-M13-538型水泵：水泵吸水管进口喇叭口大头直径D≥（1.25～1.5）d=1.5×900=1350mm(实际取1400mm)；水泵吸水管进口喇叭口长度L≥（3.0～7.0）×（D－d）=4×（1200-900）=1200mm；喇叭口边缘距吸水井侧墙距离≥1.5D＝1.5×1200＝1800mm；喇叭口边缘距吸水井前后井壁≥(0.75～1.0)D=1.0×1200=1200mm；喇叭口边缘之间的距离≥（1.5～2.0）D＝2.0×1200＝2400mm；喇叭口距吸水井井底距离H1≥（1.0～1.25）D＝1.25×1200=1500mm （取1200mm）；喇叭口淹没水深H2≥（0.8～1.0）D＝1.2m所以，吸水井长度取15400mm，吸水井宽度为取4000mm，吸水井高度为7000mm。
