特性曲线：在一定转速下，离心泵的扬程、功率、效率等随流量的变化关系称为特性曲线。它反映泵的基本性能的变化规律，可做为选泵和用泵的依据。各种型号离心泵的特性曲线不同，但都有共同的变化趋势。

水泵与水泵站(课堂PPT)

(4)比转数不是无因次数，它的单位是“r／min”。
21
2、对比转数的讨论 (1)比转数(ns) 反映实际水泵的主要性能。当转速n一定时，ns越大，水泵的流量越大，扬程越低。 ns越小，水泵的流量越小，扬程越高。
22
(2)叶片泵叶轮的形状、尺寸、性能和效率都随比转数而变的。用比转数ns可对叶片泵进行分类。要形成不同比转数ns，在构造上可改变叶轮的外径(D2)和减小内径(D0)与叶槽宽度(b2)。
23
(3)相对性能曲线 ns越小：Q—H曲线就越平坦； Q＝0时的N值就越小。因而，比转数低的水泵，采
第二章叶片式水泵
2.1 离心泵的工作原理与基本构造 2.2 离心泵的主要零件 2.3 叶片泵的基本性能参数 2.4 离心泵的基本方程式 2.5 离心泵装置的总扬程 2.6 离心泵的特性曲线 2.7 离心泵装置定速运行工况 2.8 离心泵装置调速运行工况 2.9 离心泵装置换轮运行工况 2.10 离心泵并联及串联运行工况 2.11 离心泵吸水性能 2.12 离心泵机组的使用及维护 2.13 轴流泵及混流泵 2.14 给水排水工程中常用的叶片泵
Sx——泵体内虚阻耗系数; m——指数。
(2)
H H 0 A 1 Q A 2 Q 2 A m Q m
9
§ 2.8 离心泵装置调速运行工况
2.8.１叶轮相似定律
几何相似：两个叶轮主要过流部分一切相对应的尺寸成一定比例，所有的对应角相等。
b2 D2
b2m D2m
b2、b2m ——实际泵与模型泵叶轮的出口宽度； D2、D2m——实际泵与模型泵叶轮的外径；
(2)已知水泵nl时的(Q—H)l曲线，试用比例律翻画转速为 n2时的(Q—H)2 曲线。
14

[资料]水泵与水泵站(第1,2章).ppt

660kg水泵种类水泵种类型号举例型号举例型号说明型号说明900zlb900zlb707036zlb36zlb7070zlbzlb立式半调节轴流泵立式半调节轴流泵900900泵出口直径泵出口直径mmmm7070水泵比转数为水泵比转数为7007003636泵出口直径泵出口直径in1200zlq1200zlq100100zlqzlq立式全调节轴流泵立式全调节轴流泵12001200泵出口直径泵出口直径mmmm100100水泵比转数为水泵比转数为1000100048zlq48zlq1001004848泵出口直径泵出口直径in离心泵的基本方程式是反映离心泵的扬程与离心泵叶轮中流体运动状况之间的关系在下面的讨论中我们以离心泵为例进行分析得到的结论对所有叶片泵都适用首先来分析一下离心泵叶轮中流体的运动情况来看一下离心泵的抽水过程
叶片式水泵的分类
叶片式水泵是依靠叶轮的高速旋转来完成能量的转换和传递的。叶轮叶片的形状则影响着水泵对水流的作用力及水流的出流方向，根据叶轮出水的水流方向的不同可将这三种不同情况下，
叶片式水泵图
a,离心泵：叶轮出流方向为径向，叶轮叶片对水流的作用力为离心力。
2.4 离心泵的基本方程式
2.4.1叶轮中液体的流动情况
(1)相对速度圆周速度
绝对速度即:
W u (牵连速度)
C
C =W + u
(2)速度矢量三角形
(3)绝对速度的切向分速度Cu和法向分速度Cr
叶轮出口速度三角形切向分速度Cu
法向分速度Cr
C2u C2 cosa2 u2 - C2r cot b2
常用单位为r／min(rpm)。
在往复泵中转速通常以活塞往复的次数来表示(次／min)
6.允许吸上真空高度(Hs)及气蚀余量(Hsv)

水泵与水泵站教案

水泵与水泵站教案合肥工业大学土建学院市政工程系二0一0年元月第一章绪论第一节水泵及水泵站在给水排水事业中的作用和地位•一、水泵应用:•广泛应用于采矿、冶金、电力、石油、化工、市政以及农林等国民经济的各个部门。

•1，水泵在城市给排水工程中的应用:•城市给排水系统工艺基本流程：给水流程:原水由取水泵站从水源地抽送至水厂，净化后的清水由送水泵站输送到城市管网中去。

排水流程:城市中排泄的生活污水和工业废水或降水，经排水管渠系统汇集后，也必须由排水泵站将污水抽送至污水处理厂(或..)，经过处理后的污水再由排水泵站(或用重力自流)。

排放入江河湖海中去，或者排入农田作为灌溉之用。

•2，水泵在灌溉、防洪、排涝的应用1）、灌溉泵站2）、排涝泵站3）、灌排结合第二节水泵定义及分类•水泵定义:水泵是输送和提升液体的机器。

它是把原动机的机械能传递给被输送液体，使液体获得动能或势能的增加从而被提升或者被输送的机械。

电能或其他能量机械能压能（势能）或动能•水泵分类：水泵按其作用原理可分为以下三类：–(1)叶片式水泵：它对液体的压送是靠装有叶片的叶轮高速旋转而完成的。

属于这一类的有离心泵、轴流泵、混流泵–(2)容积式水泵：它对液体的压送是靠泵体工作室容积的周期性改变来完成的。

一般使工作室容积改变的方式有往复运动和旋转运动两种。

如：喷雾器等•容积泵的特点是工作流量稳定，基本不受工作压力变化的影响，常用来做为计量泵使用。

•(3)其它类型水泵：这类泵是指除叶片式水泵和容积式水泵以外的特殊泵。

属于这一类螺旋泵、射流泵、水锤泵、水轮泵以及气升泵。

水泵的发展趋势•1、大型化、大容量化•特别是取水水泵和排水水泵，直径有7m的，我国最大水泵的单泵流量已经达到50m3/s。

•2、高扬程、高转速•单级扬程已经达到1000m。

•3、系列化、通用化和标准化按照通用标准第二章叶片式水泵叶片式水泵的分类•叶片式水泵是依靠叶轮的高速旋转来完成能量的转换和传递的。

水泵与水泵站(第1,2章)

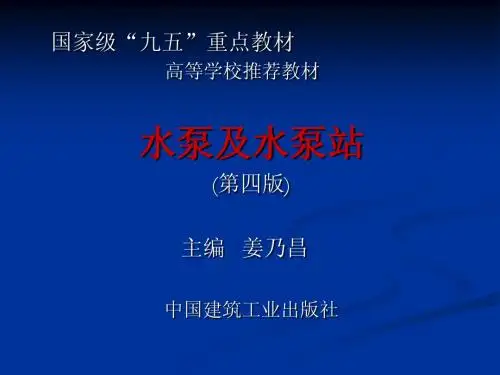

国家级“九五”重点教材
高等学校推荐教材
水泵及水泵站
(第四版) 主编姜乃昌
中国建筑工业出版社
第一章
绪
论
1.1 水泵及水泵站的作用和地位
1.2 水泵定义及分类
第一节水泵及水泵站的作用和地位

一、水泵应用: 广泛应用于采矿、冶金、电力、石油、化工、市政以及农林等国民经济的各个部门。二、水泵在城市给排水工程中的应用：
首先来分析一下离心泵叶轮中流体的运动情况,来看一下离心泵的抽水过程:

离心泵的工作过程
2.4 离心泵的基本方程式

2.4.1叶轮中液体的流动情况
(1)相对速度 W 圆周速度 u (牵连速度) 绝对速度 C 即:
C
= W +
u
(2)速度矢量三角形 (3)绝对速度的切向分速度Cu和法向分速度 Cr

再来认识一下这几种水泵的外形:
单级单吸式离心泵
单级双吸式离心泵
大型单级双吸式离心泵
卧式蜗壳式混流泵
轴流泵
混流泵
第一节离心泵的工作原理与基本构造

1，离心泵的工作原理：离心泵在启动之前，应先用水灌满泵壳和吸水管道，然后，驱动电机，使叶轮和水作高速旋转运动，此时，水受到离心力作用被甩出叶轮，经蜗形泵壳中的流道而流入水泵的压水管道，由压水管道而输入管网中去。在这同时，水泵叶轮中心处由于水被甩出而形成真空，吸水池中的水便在大气压力作用下，沿吸水管而源源不断地流入叶轮吸水口，又受到高速转动叶轮的作用，被甩出叶轮而输入压水管道。这样，就形成了离心泵的连续输水。
1，使水流平顺地进入叶轮
2，汇集叶轮甩出的流体
泵壳通常铸成蜗壳形，其过水部分要求有良好的水力条件。泵壳顶上设有充水和放气的螺孔，以便在水泵起动前用来充水及排走泵壳内的空气。泵壳的材料一般有铸铁、铸钢、不锈钢等

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

轴承端；18挡水圈；19螺杆；20键
2020/10/14
28
2020/10/14
29
单级双吸式离心泵
2020/10/14
30
第二节离心泵的主要零部件
以给水排水工程中常用的单级单吸卧式离心泵为例说明：离心泵的组成主要有：叶轮、泵轴、泵壳、泵座、轴封装
置、减漏环、轴承座、联轴器、轴向力平衡装置。
2020/10/14
22
离心泵的工作原理
2020/10/14
23
2，单级单吸卧式离心泵的基本构造
单级单吸卧式离心泵
1一叶轮，2一泵轴；Байду номын сангаас一键，4一泵壳，5一泵座‘6一灌水孔，
7一放水孔：8一接真空表孔，9一接压力表孔，10一泄水孔，
1l一填料盒，12一减漏环，13一轴承座，14—压盖调节螺栓，
2020/10/14
6
容积泵的特点是工作流量稳定，基本不受工作压力变化的影响，常用来做为计量泵使用。
(3)其它类型水泵：这类泵是指除叶片式水泵和容积式水泵以外的特殊泵。属于这一类螺旋泵、射流泵、水锤泵、水轮泵以及气升泵。
2020/10/14
7
三、水泵的发展趋势
1、大型化、大容量化特别是取水水泵和排水水泵，直径有7m的，
2020/10/14
31
一、叶轮
a,单吸式叶轮 1-前盖板； 2一后盖板；3一叶片 4一叶槽；5一吸入口；6— 轮毂； 7—泵轴
2020/10/14
b,双吸式叶轮 1-吸入口； 2一轮盖； 3一叶片 4一轮毂；5一轴孔
32
叶轮按其盖板情况可分封闭式叶轮、敞开式叶轮和半开式叶轮3种形式
封闭式
15—传动轮（皮带轮或联轴器）
2020/10/14
24
单级单吸式离心泵
2020/10/14
25
2020/10/14
26
2020/10/14
27
单级双吸离心泵结构图
1泵体；2 泵盖；3叶轮；4泵轴；5密度封环；6轴套：7填料
盒；8填料；9水封环；10压盖；11轴套螺母：12轴承体；
13固定螺钉；14轴承体压盖；15滚动轴承；16联轴器；17
城市给排水系统工艺基本流程：
取水入田
入江
泵站
净水
泵站
输水
用水户污水
2020/10/14
城市给水和排水系统工艺基本流程
3
三、水泵在农业灌溉、防洪、排涝的应用 1、灌溉泵站 2、排涝泵站 3、灌排结合
2020/10/14
4
第二节水泵定义及分类
一、水泵定义:
水泵是输送和提升液体的机器。它是把原动机的机械能传递给被输送液体，使液体获得动能或势能的增加从而被提升或者被输送的机械。
水泵及水泵站
（第1、2章）
2020/10/14
1
第一章绪论
1.1 水泵及水泵站的作用和地位 1.2 水泵定义及分类
2020/10/14
2
第一节水泵及水泵站的作用和地位
一、水泵应用: 广泛应用于采矿、冶金、电力、石油、化工、市政以及农林等国民经济的各个部门。
二、水泵在城市给排水工程中的应用：
我国最大水泵的单泵流量已经达到50m3/s。
2、高扬程、高转速
单级扬程已经达到1000m。
3、系列化、通用化和标准化
按照通用标准
2020/10/14
8
第二章叶片式水泵
2020/10/14
9
2.1 离心泵的工作原理与基本构造 2.2 离心泵的主要零件 2.3 叶片泵的基本性能参数 2.4 离心泵的基本方程式 2.5 离心泵装置的总扬程 2.6 离心泵的特性曲线 2.7 离心泵装置定速运行工况 2.8 离心泵装置调速运行工况 2.9 离心泵装置换轮运行工况 2.10 离心泵并联及串联运行工况 2.11 离心泵吸水性能 2.12 离心泵机组的使用及维护 2.13 轴流泵及混流泵 2.14 给水排水工程中常用的叶片泵
2020/10/14
13
再来认识一下这几种水泵的外形:
单级单吸式离心泵
2020/10/14
14
2020/10/14
单级双吸式离心泵
15
2020/10/14
大型单级双吸式离心泵
16
2020/10/14
17
2020/10/14
18
2020/10/14
卧式蜗壳式混流泵
19
轴流泵
2020/10/14
20
2020/10/14
混流泵
21
第一节离心泵的工作原理与基本构造
1，离心泵的工作原理：离心泵在启动之前，应先用水灌满泵壳和吸水管道，然后，驱动电机，使叶轮和水作高速旋转运动，此时，水受到离心力作用被甩出叶轮，经蜗形泵壳中的流道而流入水泵的压水管道，由压水管道而输入管网中去。在这同时，水泵叶轮中心处由于水被甩出而形成真空，吸水池中的水便在大气压力作用下，沿吸水管而源源不断地流入叶轮吸水口，又受到高速转动叶轮的作用，被甩出叶轮而输入压水管道。这样，就形成了离心泵的连续输水。
2020/10/14
开敞式
半开敞式
33
2020/10/14
34
二、泵轴
泵轴是用来固定并带动叶轮旋转的，常用材料是碳素钢和不锈钢。泵轴应有足够的抗扭强度和足够的刚度，其挠度不超过允许值；工作转速不能接近产生共振现象的临界转速。
2020/10/14
35
三、泵壳
泵壳一般由泵盖、壳体（蜗壳）、出水接管组成
2020/10/14
10
叶片式水泵的分类
叶片式水泵是依靠叶轮的高速旋转来完成能量的转换和传递的。叶轮叶片的形状则影响着水泵对水流的作用力及水流的出流方向，根据叶轮出水的水流方向的不同可将叶片式水泵分为径向流、轴向流和斜向流3种。
来看一下这三种不同情况下，
2020/10/14
11
叶片式水泵图
二、水泵分类：水泵按其作用原理可分为以下三类：
(1)叶片式水泵：它对液体的压送是靠装有叶片的叶轮高速旋转而完成的。属于这一类的有离心泵、轴流泵、混流泵
2020/10/14
5
(2)容积式水泵：它对液体的压送是靠泵体工
作室容积的周期性改变来完成的。一般使工作室容积改变的方式有往复运动和旋转运动两种。如：喷雾器等
2020/10/14
12
a,离心泵：叶轮出流方向为径向，叶轮叶片对水流的作用力为离心力。
b,轴流泵：叶轮出流方向为轴向，液体质点在叶轮中流动时主要受到的是轴向升力。
c,混流泵：叶轮出流方向为斜向，它是上述两种叶轮的过渡形式，液体质点在这种水泵叶轮中流动时既受离心力的作用，又有轴向升力的作用。
