供配电技术基本知识

用途将高压电力降压为低压电力供给用户
接线方式星形和三角形接线等
配电保护
过载保护防止设备长时间工作在超负荷状态
接地保护保护人身安全，防止触电事故发生
短路保护
快速切断短路故障，避免设备损坏
配电线路
架空线路
01 安装在电杆上，适用于远距离输送电力
电缆线路
02 埋设在地下，适用于城市建设
03
配电线路的重要性
配电线路的绝缘性能和电流容量是影响系统运行稳定性的重要因素。良好的线路设计和维护能够保障电力供应的稳定性和安全性。
●04
第4章供配电的节能技术
节能技术概述
合理电能使用
01 有效降低供配电系统能耗
能效监测
02 监测系统运行状态，提高能源利用率
节电设备
03 减少电费支出，降低能源消耗
●06
第6章供配电技术发展趋势
供配电技术智能化
供配电技术智能化是未来发展的重要趋势，通过智能化技术可以提高供配电系统的自动化程度和运行效率。智能化的发展将极大地改变现有的供配电系统运行模式，带来更高效、更可靠的电力供应体验。
绿色能源融合
风能
利用风力发电，环保且可再生
生物能
利用生物质资源发电，可持续利用
提升运行效率
03 智能化技术可以实现自动化操作，提高供配电系统运行效率
智能电网未来发展趋势
电力交易市场
实现电力市场的开放和自由竞争
多能互补
不同能源形式之间相互补充和协同利用
区域协同
不同地区电力系统之间实现协同运行
●07
第7章总结回顾
供配电技术基本知识总结
本章主要介绍了供配电技术作为电力系统重要组成部分的重要性，贯穿了电力生产、传输、分配全过程。随着技术发展，供配电技术将朝着智能化、绿色化、信息化方向前进。

供配电系统基础知识学习

供配电系统基础知识供配电系统常用电气设备变电所的电气主接线变电所的结构与布置供配电网络的网络结构供电网络的结构与敷设1、供配电系统常用电气设备1.1 电力变压器电力变压器:是变电所的核心设备，通过它将一种电压的交流电能转换成另一种电压的交流电能，以满足输电、供电、配电或用电的需要。

1). 常用电力变压器的种类:（1）按相数分类：有三相电力变压器和单相电力变压器。

大多数场合使用三相电力变压器，在一些低压单相负载较多的场合，也使用单相变压器。

（2）按绕组导电材料分类：有铜绕组变压器和铝绕组变压器。

目前一般均采用铜绕组变压器。

（3）按绝缘介质分类：有油浸式变压器和干式变压器。

油浸式变压器由于价格低廉而得到了广泛应用；干式变压器有不易燃烧、不易爆炸的特点，特别适合在防火、防爆要求高的场合使用，绝缘形式有环氧浇注式、开启式、六氟化硫（SF6）充气式和缠绕式等。

干式变压器现已在中压等级的电网中逐步得到了广泛的应用。

2). 常用变压器的容量系列我国目前的变压器产品容量系列为R10系列，即变压器容量等级是按为倍数确定的，如：100kVA、125 kVA、160 kVA、200 kVA、250 kVA、315 kVA、500 kVA、630 kVA、800 kVA、1000 kVA、1250 kVA、1600 kVA等。

3). 电力变压器的型号标示◆电力变压器的型号代表符号：绕组的耦合方式：自耦—O；互耦—无标示。

1.按相数：单相—D；三相—S。

2.按冷却方式：油浸自冷—缺省或无标示。

油浸风冷—F油浸水冷—S强迫油循环风冷——FP强迫油循环水冷——SP3.按绕组数：双绕组—缺省；三绕组—S绕组导线材料：铜—无标示；铝—L。

4.按调压方式：无载调压（无励磁调压）——缺省。

有载调压——Z。

◆变压器的并联运行及其并联条件：两台或两台以上变压器的一次侧绕组共同接到一次母线上，二次绕组共同接到二次母线上的运行方式：并联运行的条件：1、连接组别必须相同（否则将产生环流）2、变比应相等3、阻抗电压应相同◆变压器的损耗：铁损——消耗在铁心上的电能，发热，属于有功功率损耗，属于固定损耗——简称：励磁损耗。

供配电系统讲义

（六）开关柜按一定线路方案将有关一、二次设备组装而成的一种高压成套配电装置。用途：作为电能接受、分配的通断和监视保护之用。类型： 1.固定式、手车式、抽出式
建筑设备工程
GG-1A(F)型固定式高压开关设备
建筑设备工程
KYN28A-12(Z)B型铠装移开式交流金属开关设备
建筑设备工程
与分支线接线容易，防水性较差。常在高层建筑竖井内敷设，每层有插接箱。例：CMC－3A
建筑设备工程
建筑设备工程
建筑设备工程
建筑设备工程
第二节变配电所设计
一、高压配电系统
主要设备：进线柜、受电柜、计量柜、联络柜、母
线、电缆。高压主接线如图
建筑设备工程
二、低压配电系统
主要设备：进线柜、电容补偿柜、馈电柜、联络柜、
1.开关主触头额定电流IN 、过流脱扣器额定
电流IN.OR 和热脱扣器额定电流IN.TR 之间的关系：
IN≥ IN.OR ≥ IN.TR ≥ IC
瞬动电流倍数：4用于照明；10用于电动机
建筑设备工程
C65空气自动开关
建筑设备工程
（三）隔离开关
没有灭弧装置，不能接通和切断负荷电流。刀开关：不带灭弧罩的刀开关，只能在空载下操作。作隔离低压电源之用
（三）容量的选择
建筑设备工程
S N T Pc cos2
－－变压器最佳负荷率，一般为
70%~80%。 cos2 －－补偿后的平均功率因数。
建筑物内，干式变压器不宜超过2000KVA。二层楼以上的干式变压器其容量不宜大于630KVA 居民小区变电所的配电变压器单台不宜超过630KVA。
(四)树干的实现
预分支电缆是一种新型垂直主电缆，其主要优点

供配电基础知识

第一章简述供配电系统及电力系统和自备电源的基本知识第一节供配电系统的基本知识以工厂为例，其供配电系统是指工厂企业所需的电力从进场起到所有用电设备入端止的整个供配电线路及其中变配电设备。

（一）具有高压配电所的供配电系统（一般用于高压配电所有10KV 的电源进线）（二）具有总降压变电所的供配电系统（一般用于总降压变电所有35KV的电源进线）（三）高压深入负荷中心的企业供配电系统如果当地公共电网电压为35KV,而企业的环境条件和设备条件有允许采用35KV架空线和较经济的电气设备时，则可考虑采用35KV线路直引入靠近负荷中心的车间变电所，经电力变压器直接将为低压用电设备所需的电压220|380V.这种高压深入负荷中心的直配方式，可以节省一级中间电压，从而简化了供配电系统，节省有色金属，降低电能损耗和电压损耗，减少运行费用，提高供电质量。

但是选用这种高压直配方式必须考虑企业内有满足35KV架空线的“安全走廊”，以确保供电安全。

第二节用户自备电源基本知识对于用户的重要负荷，一般要求在正常供电电源之外，设置应急的自备电源。

最常用的自备电源是柴油发电机组。

对于重要的计算机系统等，除了应设柴油发电机组外，往往还另设不间断电源UPS。

对于电源频率和电压稳定要求很高的场所，宜采用稳频稳压不停电电源。

（一）采用柴油发电机组的自备电源采用柴油发电机组作应急自备电源，有下列优点：1）柴油发电机组操作简便，起动迅速。

当公共电网停电时，柴油发电机组一般能在10~15S内起动并接上负荷，这是汽轮发电机组无法做到的，水轮发电机组更是望尘莫及。

2）柴油发电机组效率较高，功率范围大，可从几KW到几千KW，而且体积小，重量轻。

特别是在高层建筑中，采用体型紧凑的高效柴油发电机组是最合适的。

3）柴油发电机组的燃料采用柴油，其储存和运输比较方便，这一优点是以燃煤为主的汽轮发电机组无法比拟的。

4）运行可靠，维修方便。

作为应急的备用电源，可靠性是非常重要的指标，离开可靠性，就谈不上“应急”。

供配电系统学习课件

日常维护
定期检查设备运行状态，记录运行数据，及时发现并处理小故障，确保系统稳定运行。
定期维护
按照规定的时间周期对设备进行全面的检查、清洁、润滑等维护工作，预防性维护能延长设备使用寿命。
故障诊断
通过监测和检查，确定故障的性质和位置，为后续的故障处理提供依据。
05
CHAPTER
供配电系统的设计与优化
故障诊断与预防性维护
优化调度与自动控制
高级计量基础设施（AMI）
06
CHAPTER
供配电系统的安全与防护
Hale Waihona Puke 接地方式根据供配电系统的特点选择合适的接地方式，如中性点接地、保护接地等。
接地电阻
对接地电阻进行定期检测和维护，确保其符合相关标准。
接地故障检测
建立接地故障检测系统，及时发现和处理接地故障，保障供配电系统的安全运行。
二级负荷
不属于一级和二级的负荷，对供电可靠性要求较低，允许较长时间停电。
三级负荷
03
CHAPTER
供配电系统的主要设备
变压器是供配电系统中的核心设备之一，用于实现电压变换和电能传输。
变压器在供配电系统中主要用于连接不同电压等级的电网，以及为用户提供合适的电压等级。
变压器由铁芯、绕组、绝缘材料等部分组成，根据不同的需求可以选择不同的绕组匝数比，以实现升压或降压的功能。
组成
03
提高生活质量
供配电系统的发展为人民提供了便捷、舒适的生活条件，如照明、空调、电视等。
01
保障工业生产和人民生活的正常进行
供配电系统是现代社会运转的基础设施，为各种用电设备提供可靠的电能。
02
促进经济发展
稳定的供配电系统能够保障企业正常生产和经营，推动经济发展。

供配电技术-供配电技术基础知识

优点：中性点不接地系统由于故障时接地电流很小，瞬时故障一般可
自动熄弧，非故障相电压升高不大，不会破坏系统的对称性，故可带故障连续供电2小时，供电的可靠性相对提高。
缺点：中性点不接地方式的中性点绝缘在发生弧光接地时，电弧的反复
熄灭与重燃，相当于电容反复充电。由于对地电容中的能量不能释放，可造成电压升高，从而对设备绝缘造成威胁。
国家电网公司掌握了具有自主知识产权的特高压输电技术，成功中标巴西美丽山水电特高压直流的一期与二期项目，实现了我国特高压技术、装备、工程总承包和生产运营成套“走出去”。
我国供配电技术的发展，必然拉动国家经济增长
截止2018年底，全国全口径发电装机容量19.0亿千瓦，同比增长6.5%，增速比上年提高2.0个百分点。其中，非化石能源发电量占比已近40.8%。
高压输电线路
总降压变电所
35~220kV
6~10kV
高压电动机
低压配电线路 0.38/0.22kV
住宅楼群
低压配电所高压配电所
商场
高压设备
输电线路
0.38/0.22kV
高压配电所集中接收6~10kV电压，再分配到附近各变电所、箱变和高压用电设备。
供配电系统是电力系统的重要组成部分
供配电系统结构框图
1.2 电力系统的额定电压
电力系统的额定电压只能使用国家规定的额定电压。主要有0.38kV、6kV、 10kV、35kV、 110kV、220kV、 500kV等。 4.电力变压器的额定电压：一次侧相当于用电设备，其额
定电压与发电机的额定电压相同，为线路电压的105%；
电力变压器二次侧相当于电源，其额定电压应比它所连接
我国西部、北部地区能源资源丰富，实施大规模“西电东送”、“北电南送”是我国能源发展的重大战略。但大规模送电需要大容量输电通道，发展特高压输电技术，就是建设实施这一重大战略的电力高速公路。

电工技能实训基础PPT课件(共五章)第一章供配电知识

第一章供配电知识
对重要用户的供电就有了保证,当系统中某局部设备故障或某部分线路检修时,可以通过变更电力网的运行方式, 对用户连续供电,这就减少了由于停电所造成的损失,减少了系统的备用容量,使电力系统的运行更具有灵活性。另外,各地区也可以通过电力网互相支援,电网所必需的备用机组数量可大大地减少。
第一章供配电知识
② 停电将造成巨大的甚至不可挽回的政治或经济损失的用电设备和用电单位的负荷。例如,电视台、电台、大使馆或重要的活动场所的用电负荷。
③ 重要交通枢纽、通信枢纽及国际、国内带有政治性的公共活动场所的用电负荷。对Ⅰ类负荷供电电源的要求如下: ① 应由两个或两个以上的独立电源供电,当一个电源发生故障时,其他电源仍可保证重要负荷的连续供电。必要时,应安装柴油发电机组作为紧急备用电源。 ② 为保证重要负荷用电,严禁将其他非重要用电的负荷与重要用电负荷接入同一个供电系统。 (2)Ⅱ类负荷。其主要包括下列类型: ① 停电将大量减产或破坏生产设备,在经济上造成较大损失的用电负荷。 ② 停电会造成较大政治影响的重要用电单位正常工作的用电负荷。 ③ 大型影剧院、商店、体育馆及公共场所的用电负荷。对于Ⅱ类负荷,应尽可能由两个独立的电源供电。 (3)Ⅲ类负荷。这是指不属于Ⅰ、Ⅱ类的用电负荷。
第一章知识
1.2.1 供电系统的基本要求 1.供电可靠性用户要求供电系统有足够的可靠性,特别是连续供电。要求供电系统能在任何时间内都能满足用户用电的需要,即使在供电系统局部出现故障的情况下,也不能对某些重要用户的供电有很大的影响。因此,为了满足供电系统的供电可靠性,要求电力系统至少具备 10%~15%的备用容量。 2.供电质量供电质量的优劣直接关系到用电设备的安全经济运行和生产的正常运行,对国民经济的发展有着重要的意义。无论是供电的电压还是频率,哪一方面达不到标准,都会对用户造成不良的后果。因此,应确保供电系统对用户供电的电能质量。 3.供电的安全性、经济性与合理性供电系统要能够安全、经济、合理地供电,这也是供、用电双方要求达到的目标。为达到这一目标,就需要供、用电双方共同加强运行的管理,做好技术管理工作,同时还要求用户积极配合和密切协作,提供必要的方便条件。 4.电力网运行调度的灵活性

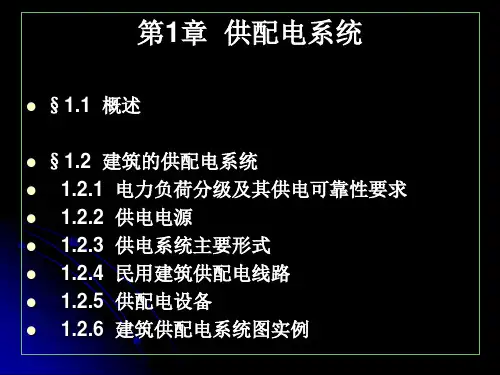

第1章供配电系统

第1章供配电系统 §1.1 概述 §1.2 建筑的供配电系统 1.2.1 电力负荷分级及其供电可靠性要求 1.2.2 供电电源 1.2.3 供电系统主要形式 1.2.4 民用建筑供配电线路 1.2.5 供配电设备 1.2.6 建筑供配电系统图实例
电力系统示意
~
~
~
110KV
110KV
110KV
110KV
110KV
110KV
110KV
220KV
35KV
35KV
35KV
35KV
35KV
35KV
35KV
35KV
110KV
10KV
10KV
10KV
10KV
0.4KV
0.4KV
0.4KV
0.4KV
电力网
电力网
枢纽变电站
地区枢纽变电站
低压变电所
10KV变电所
3．电力网电力系统中各种不同电压等级的电力线路及其所联系的变电所，称为电力网。其任务是将发电厂生产的电能输送、变换和分配到电能用户。电力网按其功能常分为输电网和配电网两大类。由35KV及以上的输电线路和与其连接的变电所组成的电力网称为输电网，它是电力系统的主要网络。它的作用是将电能输送到各个地区或直接输送给大型用户。由10kv及以下的配电线路和配电变压器所组成的电力网称为配电网。它的作用是将电能分配给各类不同的用户。
实验室
一级
科研建筑
科研所重要实验室，计算中心、气象台
主要用电设备
一级
电梯
二级
文娱建筑
大型剧院
舞台、电声、贵宾室、广播及电视转播、化装照明
一级
医疗建筑
县级及以上医院
手术室、分娩室、急症室、婴儿室、理疗室、广播照明

供配电系统的基础知识

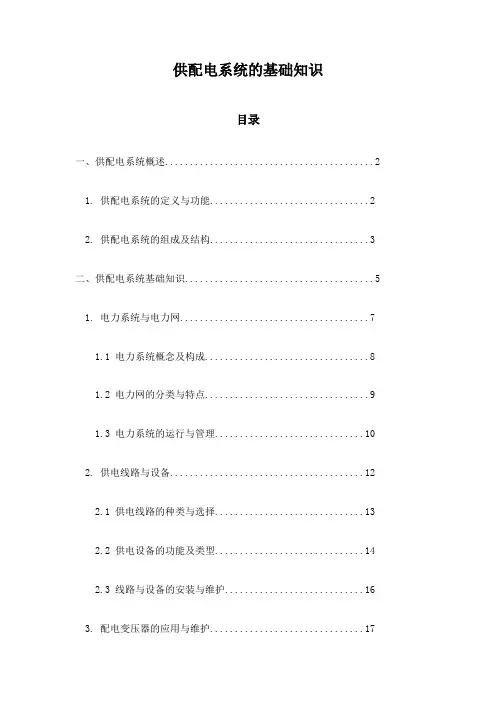

供配电系统的基础知识目录一、供配电系统概述 (2)1. 供配电系统的定义与功能 (2)2. 供配电系统的组成及结构 (3)二、供配电系统基础知识 (5)1. 电力系统与电力网 (7)1.1 电力系统概念及构成 (8)1.2 电力网的分类与特点 (9)1.3 电力系统的运行与管理 (10)2. 供电线路与设备 (12)2.1 供电线路的种类与选择 (13)2.2 供电设备的功能及类型 (14)2.3 线路与设备的安装与维护 (16)3. 配电变压器的应用与维护 (17)3.1 配电变压器的种类与选择 (18)3.2 配电变压器的安装与运行 (20)3.3 配电变压器的维护与故障处理 (21)4. 配电自动化与智能化技术 (23)4.1 配电自动化的基本概念 (24)4.2 配电自动化系统的组成及功能 (25)4.3 智能化技术在供配电系统中的应用 (27)三、供配电系统的安全防护 (28)1. 电气安全基础知识 (30)1.1 电流对人体的危害及安全电压值 (31)1.2 电气安全距离与绝缘保护 (31)1.3 接地与防雷保护措施 (32)2. 供配电系统的安全防护措施 (33)2.1 供电线路的安全防护 (35)2.2 配电设备的安全防护 (36)2.3 防火与防爆措施 (37)四、供配电系统的节能与优化 (39)五、供配电系统的管理与维护制度规范介绍及案例分析学习指南等附加内容40一、供配电系统概述供配电系统作为现代工业与民用建筑的重要组成部分，承担着将电能稳定、高效地输送到各个用电设备的重要任务。

该系统主要由电源、输电线路、变电站、配电装置、电能计量和控制系统等构成，旨在确保电能的可靠供应，并满足不同负荷等级的需求。

可靠性：供配电系统应能够在各种恶劣环境下持续、稳定地运行，确保电能的持续供应。

安全性：系统应采取必要的安全措施，防止电气事故的发生，保障人员和设备的安全。

经济性：在满足性能要求的前提下，供配电系统应尽可能降低能耗，提高能源利用效率。

供配电基础知识 PPT课件

实验室
负荷级别二级一级二级一级一级二级
Байду номын сангаас一级
科研建筑文娱建筑
科研所重要实验室，计算中心、气象台
大型剧院
医疗建筑县级及以上医院
商业建筑
省辖市及以上百货大楼
博物建筑
省、市、自治区及以上博物馆、展览管
商业仓库建筑
冷库
司法建筑监狱
主要用电设备电梯舞台、电声、贵宾室、广播及电视转播、化装照明
• 需要指出的是，电力用户的供电电压，供电方式的确定应从供用电安全，经济，合理和便于管理，依据当地电网规划、供电条件等因素进行技术经济比较，与供电部门协商确定。
➢ —级负荷应由两个独立电源供电，按照生产需要和允许停电时间，采用双电源自动或手动切换的接线，或双电源对多台一级用电设备分组同时供电的接线，具体供电形式见图43。
➢ 所谓独立电源，是指若干电源中任一电源发生故障或停止供电时，不影响其他电源继续供电。同时，具备下列两个条件的发电厂或变电所的不同母线段，均属独立电源。
• 2. 二级负荷的供电要求
对于二级负荷，应由二回线路供电，供电变压器也应有两台(这两台变压器不一定在同一变电所)。在其中一回路或一台变压器发生常见故障时，二级负荷应做到不致中断供电，或中断后能迅速恢复供电。
• 3. 三级负荷的供电要求
三级负荷属不重要负荷，对供电无特殊要求。但在条件允许的情况下，应尽量提高供电的可靠性和连续性。
1．三相交流电网和电力设备的额定电压
（1）电网(线路)的额定电压电网的额定电压等级是国家根据国民经济发展的需要以及电力工业的现有水平，经过全面的技术经济分析后确定的。它是确定各类电力设备额定电压的基本依据.

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

第1章供配电技术基础知识
电力系统中性点的运行方式共三种
中性点直接接地中性点经消弧线圈接地中性点不接地
1.3.1 中性点直接接地方式
中性点直接接地方式就是把电源中性点直接与“地”相接，我国110kV及以上电压等级的电力系统均属于这种大接地电流系统。
该系统运行中若发生一短路，
立即造成系统中流过很大的单相
《全国电力供需与经济运行形势分析预测报告(20072008)》数据显示：2007年全社会用电量完成32458亿千瓦时，其中工业用电量为24566亿千瓦时，比重为75.09%。这一数字说明我国目前用电结构趋于重型化。
第1章供配电技术基础知识
为满足经济增长对电力的需求，国家加大电力建设投资，计划全国每年发电规模在1500万千瓦以上。预计2010年我国电力装机容量将达到6.7亿千瓦，全社会用电量达到3.09 万亿千瓦时；2020年，装机容量将达到10亿千瓦，全社会用电量达到4.6万亿千瓦时。
第1章供配电技术基础知识
3. 电力系统的额定电压
第一类：100V以下额定电压，用于蓄电池和安全照明用具等电气设备。
第二类：大于100V、小于1000V的额定电压，用于一般工业和民用电气设备。
第三类：1000V以上的额定电压，用于高压电气设备。国家规定：电力网的额定电压分有500KV、220KV、 110KV、63KV、35KV、10kV。为保证电力设备端电压不超过额定电压的±5%，通常允许发电机额定电压比电网额定电压高5%，末端受电变电站端电压比电网额定电压低 5%。
第1章供配电技术基础知识
1.3.3 中性点经消弧线圈接地方式
利用消弧线圈的电感电流对接地电容电流进行补偿，使通过故障点的电流减小到能自行熄弧范围。利用对消弧线圈无载分接开关的操作，使其在一定范围内达到过补偿运行，从而实现减小接地电流的目的。使电网持续运行时间延长，相对提高了供电可靠性。此方式也是小接地电流系统。
第1章供配电技术基础知识
风力发电是利用风力
带动风车叶片旋转，再通过增速机将旋转的速度提升，來促使发电机发电。依据目前的风车技术，大約是每秒三公尺的微风速度，便可以开始发电。
生产过程：风能机械能电能
第1章供配电技术基础知识
生产过程：潮汐能机械能电能
潮汐发电是利用潮汐能。潮汐发电必须具备两个物理条件：①潮汐的幅度必须大，至少要有几米；②海岸地形必须能储蓄大量海水，并可进行土建工程。
•
接地电流。
Ik
依靠系统中继电保护装置跳闸
可迅速切除故障。再用重合闸恢
复正常供电。
优点：操作过电压均比中性点绝缘电网低，系统不易过电压。
缺点：短路大接地电流对通讯系统造成的干扰影响较大。
第1章供配电技术基础知识
1.3.2 中性点不接地方式
中性点不接地系统适用于10kV架空线路为主的辐射形或树状形的供电网络。该接地方式在运行中若发生单相接地故障，流过故障点电流仅为电网对地电容中通过的电流，其值是正常运行的单相对地电容电流的3倍，称为小接地电流系统。
第1章供配电技术基础知识
地区重要变电所的一次电压通常为220kV和330kV，二次电压为 110kV、35kV或10kV。
第1章供配电技术基础知识
一般变电所的一次电压大多为110kV，二次电压为10kV 或以下等级。
一般变电所均设在负荷中心，尽可能靠近用户，如果变电所远离用户，不仅电能损耗大，造成用户端电压不足，而且极易使电源频率不稳定而影响供电质量。
学习目标
南方电网也将随着
龙滩水电站
小湾水电站
的开发，进一步加强我国南部电网的结构，增加云南外送的电力，最终形成全国统一特大规模电网。
贵州煤电基地
第1章供配电技术基础知识
学习目标
作为未来电力系统技术人员，通过对供配电系统基础知识的学习，要求了解
国内外供配电技术的发展概况及电力系统的组成电力系统的运行特点
第1章供配电技术基础知识
2. 电力系统的结构
电力系统通常由许多发电厂并列起来组成。电力系统按供电范围的大小和电压等级的高低，电力网可分为地方电力网、区域电力网和超高压输电网三种类型。一般情况下，地方电力网电压不超过35kV，区域电力网电压为110～220kV，电压为330kV及以上的为超高压远距离输电网。变电站分为升压变电站和降压变电站两类，但按其作用和地位又可分为枢纽变电站、区域枢纽变电站和终端变电站。
1. 电力系统的基本概念
动力系统＝电力系统＋动力装置＋热能系统
由电力系统加上发电厂的动力部分及其热能系统和热能用户组成的电能与热能的整体就是动力系统。
动力系统是电能、热能的生产与消费联系起来的纽带。
电力网＝变压器＋输配电线路＋电能用户
按供电范围的大小和电压等级的高低，电力网可分为地方电力网、区域电力网和超高压输电网三种类型。一般情况下，地方电力网的电压不超过35kV，区域电力网电压为 110～220kV，电压为330kV及以上的为超高压远距离输电网。
中国电力跨越式发展，使得发电装机容量和发电量先后超过
法德国
德国英国俄罗斯
国加拿大
日本美国
跃升世界第二！
西电东送南北互供全国联网
的发展战略为我国电力系统的发展带来了极大的空间。
第1章供配电技术基础知识
世界范围内，电力工业正在进行以打破垄断、引进竞争为特征的电力体制改革，2008世界电力工业概况统计显示：
1.4 电力系统的供电质量及其改进措施
1.4.1 用户对供电质量的基本要求安全性指标可靠性指标优质性指标经济性指标
从上述指标来看，保证对用户不间断地供给充足、优质而又经济的电能，是现代工矿企业对供配电系统的基本要求。
1.4.2 供配电的电能质量
评价供配电系统电能质量的主要指标有： ①电压偏差
由于高压危险，距离用户较近时须把传送的高压降低，降压变电所的作用就是在传递电能的同时降低电压。所以，变电所是电力供应的中间转运站，用来提高或降低电压，向用电单位输送和分配电能。
从规模上分，变电所有枢纽变电所、地区重要变电所和一般变电所。
第1章供配电技术基础知识
枢纽变电所的一次电压通常为330kV和500kV，二次电压为220kV或110kV。
在各级电压网络中，当单相接地故障时，通过故障点总的电容电流超过下列数值时，必须尽快安装消弧线圈：
①对3kV～6kV电网，故障点总电容电流超过30A；
②对10kV电网，故障点总电容电流超过20A；
③对22kV～66kV电网，故障点总电容电流超过10A。
第1章供配电技术基础知识
中性点不接地系统若发生单相接地故障时，其故障相对地电压等于多少？此时接地点的短路电流是正常运行的单相对地电容电流的多少倍？
第1章供配电技术基础知识
4. 电力系统的特性
（1）电力系统是一个有机的整体，其中任何一个主要设备运行情况的改变，都将影响整个电力系统的正常运行。
（2）发电厂发出的交流电不能直接储存，决定了电能的
生产、输送、分配和使用必须同时进行。因此要时刻保持
电力系统有功功率和无功功率的平衡。
（3）电力系统的运行状态是时时变化的动态，除了设备的计划停送电外，异常和事故对系统的冲击是随机的；正常情况下电力系统的负荷和机组出力的变化也是随机的。
优点：中性点不接地系统由于故障时接地电流很小，瞬时故障一般
可自动熄弧，非故障相电压升高不大，不会破坏系统的对称性，故可带故障连续供电2h，供电的可靠性相对提高。
缺点：中性点不接地方式的中性点绝缘，在发生弧光接地时，电弧
的反复熄灭与重燃，相当于电容反复充电。由于对地电容中的能量不能释放，可造成电压升高，从而对设备绝缘造成威胁。
何谓电力系统？何谓动力系统？什么是电力网？
电力系统为什么要求 “无功功率平衡”？如果不平衡，会出现什么情况？
某发电机发电为3kMW，所带负荷仅为2.4kM W。问：余下的0.6kMW电能到哪儿去了？
第1章供配电技术基础知识 1.2 发电厂、变电所的类型
1.2.1 发电厂类型
这类火电厂仅向用户供出电能，通常建在能源附近。利用燃煤(或石油、天然气)燃烧使汽轮机转动。生产过程：化学能热能机械能电能
熟悉电力系统相关基本概念供电质量及其改善措施
工厂供配电系统的基本结构组成掌握电力用户供配电电压的选择
第1章供配电技术基础知识
1.1 国内外供配电技术发展概况及电力系统的组成
1.1.1 国内外供配电技术发展概况
20世纪三相交流电发明之后，供配电技术就朝着
大机组大电网超高压高自动化
的方向不断发展，截至2007年底，全国发电装机容量达到 71329万千瓦，同比增长14.36%，其中水电达到14526万千瓦，占20.36%，火电装机达55442万千瓦，占77.73%，核电达885万千瓦，同比增长29.2%，并网生产风电设备容量达到403万千瓦，同比增长94.4%。
第1章供配电技术基础知识
1.1.2 电力系统的组成
电力系统的组成：
多个电厂并网组成 110kV以上输电网
110kV以下配电网
发电厂
电力用户
电力系统的功能就是完成电能的生产、输送和分配。
电力系统的生产特点：发电供电用电同时完成，电能不能储存！
对电力系统的要求：安全可靠
连续
第1章供配电技术基础知识
第1章供配电技术基础知识
1.2.1 发电厂类型
热电厂不仅向用户供出电能，同时还向用户供蒸汽或热水，由于供热距离不宜太远，所以热电厂大多建在城市和用户附近。
第1章供配电技术基础知识
