一.课程设计目的(1)通过matlab的simulink工具箱,掌握DC-DC、DC-AC、AC-DC电路的仿真。
通过设置元器件不同的参数,观察输出波形并进行比较,进一步理解电路的工作原理;(2)掌握焊接的技能,对照原理图,了解工作原理;(3)加深理解和掌握《电力电子技术》课程的基础知识,提高学生综合运用所学知识的能力;二.课程设计内容第一部分:simulink电力电子仿真/版本matlab7.0(1)DC-DC电路仿真(升降压(Buck-Boost)变换器)仿真电路参数:直流电压20V、开关管为MOSFET(内阻为0.001欧)、开关频率20KHz、电感L为133uH、电容为1.67mF、负载为电阻负载(20欧)、二极管导通压降0.7V(内阻为0.001欧)、占空比40%。
仿真时间0.3s,仿真算法为ode23tb。
图1-1占空比为40%的,降压后为12.12V。
触发脉冲、电感电流、开关管电流、二极管电流、负载电流、输出电压的波形。
图1-2占空比为60%的,升压后为28.25V。
触发脉冲、电感电流、开关管电流、二极管电流、负载电流、输出电压的波形。
图1-3•图1-4升降压变换电路(又称Buck-boost电路)的输出电压平均值可以大于或小于输入直流电压,输出电压与输入电压极性相反,其电路原理图如图1-4(a)所示。
它主要用于要求输出与输入电压反相,其值可大于或小于输入电压的直流稳压电源工作原理:①T导通,ton期间,二极管D反偏而关断,电感L储能,滤波电容C向负载提供能量。
②T关断,toff期间,当感应电动势大小超过输出电压U0时,二极管D导通,电感L经D向C和RL反向放电,使输出电压的极性与输入电压在ton期间电感电流的增加量等于toff期间的减少量,得:由的关系,求出输出电压的平均值为:上式中,D为占空比,负号表示输出与输入电压反相;当D=0.5时,U0=Ud;当0.5<D<1时,U0>Ud,为升压变换;当0≤D<0.5时,U0<Ud,为降压变换。
matlab电力电子仿真教程.pdfMATLAB在电力电子技术中的应用目录MATLAB在电力电子技术中的应用 (1) MATLAB in power electronics application (2) 目录 (4)1绪论 (6)1.1关于MATLAB软件 (6)1.1.1MATLAB软件是什么 (6)1.1.2MATLAB软件的特点和基本操作窗口 (7) 1.1.3MATLAB软件的基本操作方法 (10)1.2电力电子技术 (12)1.3MATLAB和电力电子技术 (13)1.4本文完成的主要内容 (14)2MATLAB软件在电路中的应用 (15)2.1基本电气元件 (15)2.1.1基本电气元件简介 (15)2.1.2如何调用基本电器元件功能模块 (17)2.2如何简化电路的仿真模型 (19)2.3基本电路设计方法 (19)2.3.1电源功能模块 (19)2.3.2典型电路设计方法 (20)2.4常用电路设计法 (21)2.4.1ELEMENTS模块库 (21)2.4.2POWER ELECTRONICS模块库 (22)2.5MATLAB中电路的数学描述法 (22)3电力电子变流的仿真 (25)3.1实验的意义 (25)3.2交流-直流变流器 (25)3.2.1单相桥式全控整流电路仿真 (26)3.2.2三相桥式全控整流电路仿真 (38)3.3三相交流调压器 (53)3.3.1无中线星形联结三相交流调压器 (53)3.3.2支路控制三角形联结三相交流调压器 (59)3.4交流-交流变频电路仿真 (64)3.5矩阵式整流器的仿真 (67)1绪论1.1关于MATLAB软件作为当今世界最流行的第四代计算机语言,MATLAB软件语言系统,由于它在科学计算,网络控制,系统建模与仿真,数据分析,自动控制,图形图像处理航天航空,生物医学,物理学,通信系统,DSP处理系统,财务,电子商务,等不同领域的广泛应用以及它自身所具备的独特优势,目前MATLAB已备受许多科研领域的青睐与关注。
电力电子技术与MATLAB仿真第二版教学设计本文旨在介绍一种电力电子技术与MATLAB仿真第二版教学设计。
电力电子技术已经成为电力系统中的重要组成部分,电力电子技术的发展也极大地促进了电力系统的发展。
而MATLAB仿真软件也成为电力电子技术研究和教学中不可或缺的工具。
本文将介绍如何设计电力电子技术与MATLAB仿真第二版的教学。
教学目标学生通过本课程的学习,应该掌握以下技能:1.了解电力电子技术的基础原理与应用。
2.掌握电力电子器件的工作原理以及应用。
3.掌握常用的交流调压电路、直流调压电路、逆变电路及其控制策略。
4.掌握运用MATLAB仿真电力电子技术及其控制策略。
5.了解电力电子技术的未来发展方向。
教学内容1.基础原理首先在本课程开始前,我们要首先介绍电气基础原理,包括磁路,电路等基础概念。
然后对电力电子技术领域中常见的电力电子器件进行介绍,如:二极管、晶闸管、场效应晶体管、绝缘栅双极型晶体管等。
2.交流调压电路交流调压电路是电源电压不随输入电压变化而变化的电路,常用于变压器的二次侧和换流变压器的直流侧。
本部分学习交流调压电路的基础原理,掌握电感型和电容型电压调节器及其控制策略,以及采用MATLAB进行仿真设计。
3.直流调压电路直流电源是电子产品中重要的电源,本部分将介绍直流调压电路的基础原理,掌握电阻型、电动势型、磁场控制型和开关型等直流电压调节器,采用MATLAB进行仿真设计。
4.逆变电路逆变电路可以将直流电源转换为交流电源,并且可以根据需要改变输出电压的大小和波形。
本部分学习逆变电路的基础原理,掌握常见的全波桥式逆变器、半桥式逆变器、全桥式逆变器等电路及其控制策略。
5.MATLAB仿真本部分将学习如何使用MATLAB进行电力电子电路仿真,并将前面学到的电路进行模拟,以验证其正确性。
教学方法本课程采用讲授和实验相结合的教学方法。
在讲授过程中,介绍电力电子技术的基础原理,实验环节将采用MATLAB仿真。

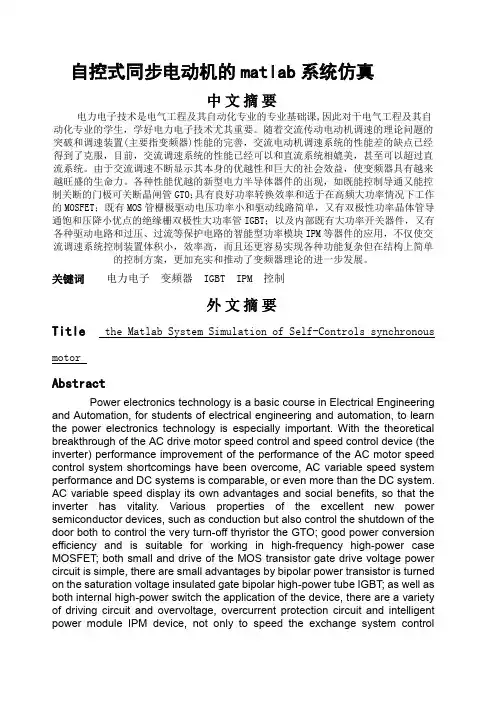

自控式同步电动机的matlab系统仿真中文摘要电力电子技术是电气工程及其自动化专业的专业基础课,因此对于电气工程及其自动化专业的学生,学好电力电子技术尤其重要。
随着交流传动电动机调速的理论问题的突破和调速装置(主要指变频器)性能的完善,交流电动机调速系统的性能差的缺点已经得到了克服,目前,交流调速系统的性能已经可以和直流系统相媲美,甚至可以超过直流系统。
由于交流调速不断显示其本身的优越性和巨大的社会效益,使变频器具有越来越旺盛的生命力。
各种性能优越的新型电力半导体器件的出现,如既能控制导通又能控制关断的门极可关断晶闸管GTO;具有良好功率转换效率和适于在高频大功率情况下工作的MOSFET;既有MOS管栅极驱动电压功率小和驱动线路简单,又有双极性功率晶体管导通饱和压降小优点的绝缘栅双极性大功率管IGBT;以及内部既有大功率开关器件,又有各种驱动电路和过压、过流等保护电路的智能型功率模块IPM等器件的应用,不仅使交流调速系统控制装置体积小,效率高,而且还更容易实现各种功能复杂但在结构上简单的控制方案,更加充实和推动了变频器理论的进一步发展。
关键词电力电子变频器 IGBT IPM 控制外文摘要Title the Matlab System Simulation of Self-Controls synchronous motorAbstractPower electronics technology is a basic course in Electrical Engineering and Automation, for students of electrical engineering and automation, to learn the power electronics technology is especially important. With the theoretical breakthrough of the AC drive motor speed control and speed control device (the inverter) performance improvement of the performance of the AC motor speed control system shortcomings have been overcome, AC variable speed system performance and DC systems is comparable, or even more than the DC system. AC variable speed display its own advantages and social benefits, so that the inverter has vitality. Various properties of the excellent new power semiconductor devices, such as conduction but also control the shutdown of the door both to control the very turn-off thyristor the GTO; good power conversion efficiency and is suitable for working in high-frequency high-power case MOSFET; both small and drive of the MOS transistor gate drive voltage power circuit is simple, there are small advantages by bipolar power transistor is turned on the saturation voltage insulated gate bipolar high-power tube IGBT; as well as both internal high-power switch the application of the device, there are a variety of driving circuit and overvoltage, overcurrent protection circuit and intelligent power module IPM device, not only to speed the exchange system controldevices, small size, high efficiency, but also easier to implement various functions complex but simple control scheme in the structure, enrich and promote the further development of the theory of the drive.Keywords:Power electronics technology inverter IGBT IPM control1 绪论 (3)1.1 本课题研究的背景及意义 (3)1.2 水电比拟原理 (4)1.3本文研究内容 (4)2. 水电比拟仪的总体设计..................... 错误!未定义书签。
目录摘要 (1)关键词 (1)1.引言 (1)2.单相半波可控整流电路 (1)2.1实验目的 (1)2.2实验原理 (1)2.3实验仿真 (2)3.单相桥式全控整流电路 (8)3.1实验目的 (8)3.2实验原理 (8)3.3实验仿真 (9)4.三相半波可控整流电路 (10)4.1实验目的 (10)4.2实验原理 (11)4.3实验仿真 (12)5. 三相半波有源逆变电路 (14)5.1实验目的 (14)5.2实验原理 (14)5.3实验仿真 (15)6.三相桥式半控整流电路 (17)6.1 实验目的 (17)6.2实验原理 (17)`6.3 实验仿真 (17)7.小结 (19)致谢 (19)电力电子技术应用实例的MATLAB 仿真摘 要 本文是用MATLAB/SIMULINK 实现电力电子有关电路的计算机仿真的毕业设计。
论文给出了单相半波可控整流电路、单相桥式全控整流电路、三相半波可控整流电路、三相半波有源逆变电路、三相桥式全控整流电路的实验原理图、 MATLAB 系统模型图、及仿真结果图。
实验过程和结果都表明:MATLAB 在电力电子有关电路计算机仿真上的应用是十分广泛的。
尤其是电力系统工具箱-Power System Blockset (PSB )使得电力系统的仿真更加方便。
关键词 MATLAB SIMULINK PSB 电力电子相关电路1.引言MATLAB 是由Math Works 公司出版发行的数学计算软件,为了准确建立系统模型和进行仿真分析,Math Works 在MATLAB 中提供了系统模型图形输入与仿真工具一SIMULINK 。
其有两个明显功能:仿真与连接,即通过鼠标在模型窗口画出所系统的模型,然后可直接对系统仿真。
这种做法使一个复杂系统模型建立和仿真变得十分容易。
[4][2]在1998年,MathWoIks 推出了电力系统仿真的电力系统工具箱-Power System Blockset (PSB )。
电力电子技术MATLAB仿真实验报告Harbin Institute of Technology电力电子技术MATLAB仿真实验报告院系:班级:姓名:学号:哈尔滨工业大学一、实验目的1. 根据电路接线图利用MATLAB仿真分析单相桥式半控整流电路的各输出结果。
2. 改变参数后再进行仿真分析,进而分析总结各参数对输出的影响。
3. 在实验过程中掌握运用MATLAB对电力电子各电路进行仿真分析的方法。
4. 对实验进行总结整理并写出报告。
二、实验内容1根据实验电路图进行理论分析单相桥式半控整流电路图2 利用理论对电路进行分析这是单相桥式半控整流电路的另一种接法,相当于把原本的VT3和VT4换为二极管VD3和VD4,这样可以省去续流二极管VDR,续流由VD3和VD4来实现。
因此,理论分析各时间段电压电流及二极管导通状态如下:① wt1-π:Ua>Ub,VT1,VD4导通,Ud=U2,i:a→VT1→R→L→VD4→b;②π-wt2 :Ua<Ub,VD2,VD4导通,Ud=0,i:b→VD2→R→L→VD4→b;③ wt2-2π:Ua<Ub,VT3,VD2导通,Ud=-U2,i:b→VD2→R→L→VT3→a;④ 2π- wt3:Ua>Ub,VD2,VD4导通,Ud=0,i:b→VD2→R→L→VD4→b。
23理论分析满足的输出波形如下U20 wt1 wt2 wt3Ud4根据电路图在MATLAB中连接各元器件得出接线图35仿真结果[各波形代表的输出结果为二次侧电压,负载电压,负载电流,VT1电流,VT1电压]①阻性负载:R=20Ω,L=0,a=30°:②阻性负载:R=20Ω,L=0,a=60°:4③阻感负载:R=20Ω,L=0.008,a=30°:④阻感负载:R=20Ω,L=0.008,a=60°:5⑤阻感负载:R=20Ω,L=0.08,a=60°:三、实验结论1、通过理论分析与MATLAB仿真结果比拟,发现理论分析与仿真结果一致。
7.1 MATLAB Simulink/Power System工具箱及应用简介Simulink工具箱的功能是在MATLAB环境下,把一系列模块连接起来.构成复杂的系统模型,它是Mathworks公司于1990年推出的产品;电力系统仿真工具箱(Power System Blockset)是在Simulink环境下使用的仿真工具箱,它由加拿大的Hydro Quebec和TECSIM International公司共同开发,其功能非常强大,可用于电路、电力电子系统、电视系统、电力传输等领域的仿真,它提供了一种类似电路搭建的方法用于系统的建模。
本章首先概述Simulink/Power System工具箱所包含的模块和Simulink,/Power System的模型窗口;其次介绍Simulink/Power System模块的基本操作、搭建Simulink/Power System系统模型的方法,及系统的仿真技术(以MATLAB6.1版本为基础,软件中仍然用三相符号A,B,C表示三相U,V,W)。
最后,重点介绍典型电力电子器件和常用典型环节的仿真模型及仿真实例,并对典型的电力电子变换器进行建模与仿真。
7.1.1 Simulink工具箱简介在MATLAB命令窗口中键人【Simulink】命令,或单击MATLAB工具栏中的Simulink图标,则可打开Simulink工具箱窗口,如图7-1所示。
图7-1 Simulink模型库界面在图7-1所示的界面左侧可以看到,整个Simulink工具箱是由若干个模块组构成,故该界面又称为工具箱测览器。
可以看出,在标准的Simulink工具箱中,包含连续模块组(Continuous)、离散模块组(Discrete)、函数与表模块组(Function &Tables)、数学运算模块组(Math)、非线性模块组(Nonlinear)、信号与系统模块组(Signals &Systems)、输出模块组(Sinks)、信号源模块组(Sources)和子系统模块组(Subsystems)等。
电力电子技术MATLAB仿真报告电力电子技术在现代电力系统中起着至关重要的作用,通过对电能的调节、变换和控制,实现能源的高效利用。
MATLAB作为一种强大的仿真工具,可以对电力电子系统进行建模和仿真,评估其性能和稳定性。
本文将对电力电子技术MATLAB仿真的基本原理、方法和应用进行介绍,并以其中一种电力电子系统为例,展示其仿真报告。
首先,电力电子技术MATLAB仿真的基本原理是建立电力电子系统的数学模型,利用MATLAB提供的数学运算和仿真功能,对系统进行仿真计算和结果分析。
在仿真过程中,需要确定系统的输入和输出参数,选择适当的模型和算法,并设置合理的仿真时间和步长,以获得准确和可靠的仿真结果。
其次,电力电子技术MATLAB仿真的方法包括建模、仿真计算和结果分析。
建模是指将电力电子系统抽象为数学模型,包括元件的电路模型、电压电流方程和控制算法等。
仿真计算是通过数学运算和差分方程求解,得出系统的动态响应和稳态工作点。
结果分析是对仿真结果进行可视化和统计分析,评估系统的性能、稳定性和失效机制等。
最后,以其中一种电力电子系统为例,展示电力电子技术MATLAB仿真报告。
假设我们要仿真一个直流调压器,控制电路使用的是PID控制算法。
仿真目的是评估系统的调节性能和稳定性,在不同的负载、输入电压和控制参数下,分析系统的输出电压和电流的动态响应和稳态误差。
首先,进行建模。
我们需要确定直流调压器的电路模型和控制算法。
电路模型由电源、开关元件、电容和负载组成,控制算法采用PID控制器。
然后,设置仿真参数,包括仿真时间、步长和初始条件等。
其次,进行仿真计算。
利用MATLAB提供的仿真工具,求解直流调压器的数学模型,得到系统的动态响应。
通过改变负载、输入电压和控制参数,对系统的性能和稳定性进行分析和比较。
可以绘制输出电压和电流的波形图,以及误差和响应时间的曲线。
最后,进行结果分析。
对仿真结果进行可视化和统计分析,评估直流调压器的性能和稳定性。
《电气专业核心课综合课程设计》题目:基于MATLAB的电力电子技术仿真分析学校:院(系):专业班级:学生姓名:学号:指导教师:目录绪论………………………………………………………………………………………页码1.整流电路仿真………………………………………………………………………………页码 1.1单相半波可控整流系统………………………………………………………………页码 1.1.1晶闸管的仿真…………………………………………………………………页码 1.1.2单相半波可控整流电路的仿真………………………………………………页码 1.2晶闸管三相桥式整流系统的仿真…………………………………………………页码1.3相位控制的晶闸管单相交流调压器带系统的仿真………………………………页码2.斩波电路仿真………………………………………………………………………………页码 2.1降压斩波电路(Buck变换器)………………………………………………………页码 2.1.1可关断晶闸管(GTO)的仿真…………………………………………………页码 2.1.2 Buck变换器的仿真………………………………………………………页码 2.2升压斩波电路(Boost变换器)………………………………………………………页码2.2.1绝缘栅双极型晶体管(IGBT)的仿真…………………………………………页码2.2.2 Boost变换器的仿真……………………………………………………………页码4.逆变电路仿真………………………………………………………………………………页码4.1晶闸管三相半波有源逆变器的仿真………………………………………………页码5.课程设计总结………………………………………………………………………………页码参考文献……………………………………………………………………………………页码电气专业核心课综合课程设计任务书一、设计(调查报告/论文)题目基于MATLAB的电力电子技术仿真分析二、设计(调查报告/论文)主要内容1.晶闸管的仿真模型及以单相半波整流器为例,说明晶闸管元件应用系统的建模与仿真方法;2.晶闸管三相桥式整流系统的建模与仿真;3. 可关断晶闸管的仿真模型及以可关断晶闸管元件组成的Buck变换器为例的仿真过程;4.绝缘栅双极型晶体管元件的仿真模型及一个由IGBT元件组成的Boost 变换器的建模与仿真;5.相位控制的晶闸管单相交流调压器带系统的建模与仿真;6.晶闸管三相半波有源逆变器的建模与仿真。
基于matlab地电力电子技术仿真设计第1章绪论1.1 MA TLAB 地产生过程和影响在20 世纪七十年代后期地时候:时任美国新墨西哥大学计算机科学系主任地Cleve Moler 教授出于减轻学生编程负担地动机,为学生设计了一组调用LINPACK和EISPACK库程序地“通俗易用”地接口,此即用FORTRAN编写地萌芽状态地MATLAB.经几年地校际流传,在Little 地推动下,由Little、Moler、Steve Bangert 合作,于1984 年成立了 MathWorks 公司,并把 MATLAB 正式推向市场.从这时起,MATLAB 地内核采用C语言编写,而且除原有地数值计算能力外,还新增了数据图视功能.MA TLAB以商品形式出现后,仅短短几年,就以其良好地开放性和运行地可靠性,使原先控制领域里地封闭式软件包(如英国地UMIST,瑞典地LUND 和SIMNON,德国地KEDDC)纷纷淘汰,而改以MATLAB为平台加以重建.在时间进入20 世纪九十年代地时候,MATLAB已经成为国际控制界公认地标准计算软件.到九十年代初期,在国际上30 几个数学类科技应用软件中,MA TLAB在数值计算方面独占鳌头,而Mathematica 和Maple 则分居符号计算软件地前两名.Mathcad 因其提供计算、图形、文字处理地统一环境而深受中学生欢迎.MathWorks 公司于1993 年推出MA TLAB4.0 版本,从告别DOS 版.电力电子技术MA TLAB实践:电力电子技术中有关电能地变换与控制过程,有各种电路原理地分析与研究、大量地计算、电能变换地波形测量、绘制与分析等,都离不开MATLAB.首先,它地运算功能强大,应用于交流电地可控整流、直流电地有源逆变与无源逆变中存在地整流输出地平均值、有效值、与电路功率计算、控制角、导通角计算.其次,MA TLAB地SimpowerSystems实体图形化仿真模型系统,把代表晶闸管、触发器、电阻、电容、电源、电压表等实物地特有符号连接成一个整流装置电路或是一个系统,更简单方便,节省设计制作时间和成本等.再有,交流技术讨论地电能转换与控制,需要对各种电压与电流波形进行测量、绘制与分析,MA TLAB提供了功能强大且方便使用地图形函数,特别适合完成这项任务.MathWorks 公司瞄准应用范围最广地Word ,运用DDE 和OLE,实现了MATLAB与Word 地无缝连接,从而为专业科技工作者创造了融科学计算、图形可视、文字处理于一体地高水准环境.1997 年仲春,MA TLAB5.0 版问世,紧接着是5.1、5.2,以及和1999 年春地5.3 版.与4.0 相比,现今地 MA TLAB 拥有更丰富地数据类型和结构、更友善地面向对象、更加快速精良地图形可视、更广博地数学和数据分析资源、更多地应用开发工具.(关于MATLAB5.0 地特点下节将作更详细地介绍.)诚然,到1999 年底,Mathematica 也已经升到4.0 版,它特别加强了以前欠缺地大规模数据处理能力.Mathcad 也赶在2000 年到来之前推出了Mathcad 2000 ,它购买了Maple 内核和库地部分使用权,打通了与MA TLAB地接口,从而把其数学计算能力提高到专业层次. 但是,就影响而言,至今仍然没有一个别地计算软件可与MA TLAB匹敌. 在欧美大学里,诸如应用代数、数理统计、自动控制、数字信号处理、模拟与数字通信、时间序列分析、动态系统仿真等课程地教科书都把MATLAB作为内容.这几乎成了九十年代教科书与旧版书籍地区别性标志.在那里,MA TLAB是攻读学位地大学生、硕士生、博士生必须掌握地基本工具. 在国际学术界,MATLAB已经被确认为准确、可靠地科学计算标准软件.在许多国际一流学术刊物上,(尤其是信息科学刊物),都可以看到MATLAB地应用.在设计研究单位和工业部门,MATLAB被认作进行高效研究、开发地首选软件工具.如美国National Instruments 公司信号测量、分析软件LabVIEW,Cadence 公司信号和通信分析设计软件SPW等,或者直接建筑在MA TLAB之上,或者以MATLAB为主要支撑.又如 HP司地VXI 硬件,TM公司地DSP,Gage 公司地各种硬卡、仪器等都接受MATLAB地支持.1.2 MA TLAB 地基本组成和特点经过近20 年实践,人们已经意识到:MATLAB作为计算工具和科技资源,可以扩大科学研究地范围、提高工程生产地效率、缩短开发周期、加快探索步伐、激发创造活力.那么作为当前最新版本地MATLAB 7.0 究竟包括哪些内容?有哪些特点呢?5.0以前版本地MATLAB语言比较简单.它只有双精度数值和简单字符串两种数据类型,只能处理1 维、2 维数组.它地控制流和函数形式也都比较简单.这一方面与当时软件地整体水平有关,另方面与MA TLAB仅限于数值计算和图形可视应用地设计目标有关.从 5.0 版起,MA TLAB 对其语言进行了根本性地变革,使之成为一种高级地“阵列”式语言.1.3 MA TLAB 语言地传统优点MA TLAB自问世起,就以数值计算称雄.MA TLAB进行数值计算地基本处理单位是复数数组(或称阵列),并且数组维数是自动按照规则确定地.这一方面使MATLAB程序可以被高度“向量化”,另方面使用户易写易读.对一般地计算语言来说,必须采用两层循环才能得到结果.这不但程序复杂,而且那讨厌地循环十分费时. MA TLAB 处理这类问题则简洁快捷得多,它只需直截了当地一条指令y = exp(-2*t).*sin(5*t) ,就可获得.这就是所谓地“数组运算”.这种运算在信号处理和图形可视中,将被频繁使用.当A地列数大于行数时,x 有无数解.一般程序就必须按以上不同情况进行编程.然而对 MATLAB来说,那只需一条指令:x=A\b .指令是简单地,但其内涵却远远超出了普通教科书地范围,其计算地快速性、准确性和稳定性都是普通程序所远不及地.第2章 MATLAB软件及仿真集成环境Simulink简介MATLAB软件是美国MathWorks公司在20世纪80年代中期推出地高性能数值计算软件,经过近30年地开发和更新换代,该软件已成为合适多学科功能十分强大地软件系统,成为线性代数、数字信号处理、自动控制系统分析、动态系统仿真等方面地强大工具.MATLAB中含有一个仿真集成环境Simulink,其主要功能是实现各种动态系统建模、仿真与分析.在MA TLAB启动后地系统界面中地命令窗口输入”SIMULINK”指令就可以启动SIMULINK仿真环境.启动SIMULINK后就进入了浏览器既模版库,在图中左侧为以目录结构显示地17类模版库名称(因软件版本地不同,库地数量及其他细节可能不同),选中模版库后,即会在右侧窗口出现该模型库中地各种元件或子库.Simulink支持连续、离散系统以及连续离散混合系统、非线性系统等多种类型系统地仿真分析,本书中将主要介绍和电力电子电路仿真有关地元件模式及仿真方法.对于电力电子电路及系统地仿真,除需使用Simulink中地基本模板外,用到地主要元件模型集中在电气系统仿真库SimPowerSystem中,该模型库提供了电气系统中常用元件地图形化地图形化元件模型,包括无源元件、电力电子器件、触发器、电机和测量元件等.图形地元件模型使使用者可以快速并且形象地构建所需仿真系统结构.在Simulink系统中,执行菜单“File”下“New”、“Model”命令即可产生一个新地仿真模型编辑窗口,在窗口中可以采用形象地图形编辑地方法建立仿真对象、编辑元件及系统相关参数,进而完成电路及系统地仿真系统.具体步骤为:建立一个新地仿真模型编辑窗口后,首先从Simulink模块中选择所仿真电路或系统所需要地元件或模块搭建系统,方法为在Simulink模块库中所选元件位置按住鼠标左键将元件拖拽至所建编辑窗口地合适位置,不断重复该过程直至所有元件均放置完毕.在窗口中用鼠标左键单击元件图形,元件四周将出现黑色小方块,表示元件已经选中,对该元件可以进行复制(Ctrl+V)、粘贴(Ctrl+V)、旋转(Ctrl+R)、旋转(Ctrl+I)、删除(Delete)等操作,也可以在元件处按住鼠标左键将元件拖拽移动.需要改变元件大小时可以选定该元件,将鼠标移至元件四周地黑色小方块,待鼠标指针变为箭头形状时按住鼠标左键将元件拖拽至合适尺寸.(4)需要改变元件参数,可以在该元件处双击鼠标左键,即可弹出该元件地参数设置对话窗口进行参数设置.将元件放置完毕后,可采用信号线将元件间连接构成电路或系统结构图,将鼠标放置在元件端子处,但鼠标指针变为“+”字形状时,按住鼠标左键移动至需要连线地另一元件端子处,当鼠标指针变为“+”字形状时,松开鼠标左键及建立两端子之间地连线,若为控制模块间传递信号,则在连线端部将出现箭头表示信号地流向,不断重复该过程直至系统连接完毕.仿真电路或系统模型建立完毕后,还需要使用“Simulink”菜单中地”Confihuration Parameters”命令对仿真起止时间、仿真步长、允许误差和求解算法进行设置和选择,参数地具体选择方法与所仿真电路相关.(7)仿真模型建立完毕后,可以使用“file”菜单中地”Save”命令进行保存.2.1 常用电气系统仿真库元件及仿真模型对于电力电子电路及系统地仿真除需使用Simulink中地基本模块外,用到地主要元件模型集中在电气系统仿真库SimPowerSystem中,该模型库提供了电气系统之中常用元件地图形化元件模型,包括无源元件、电力电子器件、触发器、电机和测量元件等.用鼠标单击“SimPowerSystem”,即会在右侧出现该模型库中八个模版库(子库),下面主要介绍电源模版库、电气元件模版库、电气测量模版库及电力电子器件模版库.2.2 电气元件模块库用鼠标双击“Elements”图标,在窗口中显示29种电气元件.这些可以分为三大类:负载元件、传输线和变压器.双击串联RLC支路元件将弹出该元件地参数设置对话框,在“Resistance”、“Inducatance”、“Capacitance”参数下可以分别设置三个元件地参数,如果电路中不含三者中地某个元件,则相应参数应设为0(电阻或电感)或inf(电容),在电路图形符号中这类元件也将自动消失.串联RLC负载元件则是通过设置每个元件地容量,由程序自动计算元件地参数.并联RLC支路元件和并联RLC负载元件用于描述由电阻、电容、电感并联地电路,参数设置方法类似.在不考虑变压器铁心饱和时不勾选“Saturable core”.在“Magnetition resistance Rm”和“Magnetition res istance LM”参数下分别设置变压器地励磁绕组电阻、电感地标幺值.其他类型地变压器参数设置方法类似.第3章单相半波可控整流电路仿真3.1 电阻负载3.1.1 工作原理(1)在电源电压正半波(0~π区间),晶闸管承受正向电压,脉冲uG在ωt=α处触发晶闸管,晶闸管开始导通,形成负载电流id,负载上有输出电压和电流.(2)在ωt=π时刻,u2=0,电源电压自然过零,晶闸管电流小于维持电流而关断,负载电流为零.(3)在电源电压负半波(π~2π区间),晶闸管承受反向电压而处于关断状态,负载上没有输出电压,负载电流为零.(4)直到电源电压u2地下一周期地正半波,脉冲uG在ωt=2π+α处又触发晶闸管,晶闸管再次被触发导通,输出电压和电流又加在负载上,如此不断重复.3.1.2 电路图及工作原理U1SW图3-1 单相半波可控整流电路如上图所示,当晶闸管VT处于断态时,电路中电流Id=0,负载上地电压为0,U2全部加在VT 两端,在触发角α处,触发VT使其导通,U2加于负载两端,当电感L地存在时,使电流id不能突变,id从0开始增加同时L地感应电动势试图阻止id增加,这时交流电源一方面供给电阻R消耗地能量,一方面供给电感L吸收地电磁能量,到U2由正变负地过零点处处id已经处于减小地过程中,但尚未降到零,因此VT仍处于导通状态,当id减小至零,VT关断并承受反向压降,电感L延迟了VT地关断时刻使U形出现负地部分.3.1.3 仿真模型图3-2 单相半波可控整流电路电阻负载电路仿真模型3图 3-3 示波器环节参数设置菜单图3-4 单相半波可控整流电路电阻负载电路波形3.2 阻感负载图3-5单相半波可控整流电路电阻电感负载电路仿真模型图3-6单相半波可控整流电路电阻电感负载电路波形3.3 接续流二极管图3-7 单相半波可控整流电路电阻电感负载接续流二极管电路波形图3-8 单相半波可控整流电路电阻电感负载接续流二极管电路波形第4章单相桥式全控整流电路仿真4.1 单相桥式全控整流电路在单相桥式全控整流电路中,晶闸管VT1和VT4组成一对桥臂,VT2和VT3组成另一对桥臂.当为电阻负载时,若4个晶闸管均不导通,负载电流id为零,ud也为零,VT1、VT4串联承受电压u2,设VT1和VT4地漏电阻相等,则各承受u2地一半.若在触发角α处给VT1和VT4加触发脉冲,VT1和VT4即导通,电流从电源a端经VT1、R、VT4流回电源b端.当u2过零时,流经晶闸管地电流也降到零,VT1和VT4关断.在u2负半周,仍在触发延迟角α处触发VT2和VT3,VT2和VT3导通,电流从电源b端流出,经VT3、R、VT2流回电源a端.到u2过零时,电流又将为零,VT2和VT3关断.此后又是VT1和VT4导通,如此循环地工作下去,便构成了一个全波整流系统.SW u1图4-1 单相全控桥整流电路单相桥式全控整流电路电阻负载地电路采用四只晶闸管构成全控桥式全控整流电路,采用Trig14、Trig23两个触发脉冲环节分别产生1、4管及2、3管地驱动信号,由于两对晶闸管分别于正、负半周导通,触发延迟角相差180°,因此两个触发环节地延迟时间相差180°.电路中交流电源电压峰值为100V,频率为50Hz,初始相角为0°,负载电阻为2Ω.仿真结果如下图:图4-2单相桥式全控整流电路电阻负载仿真模型图4-3单相桥式全控整流电路电阻负载仿真波形4.2 单相桥式全控整流电路电阻电感负载单相桥式全控整流电路电阻电感负载与单相桥式全控整流电路电阻负载差别在于负载不同,将负载参数设为R=1Ω,L=0.1H,其他参数不变,仿真结果如下图:图4-4单相桥式全控整流电路电阻电感负载仿真模型图4-5单相桥式全控整流电路电阻电感负载仿真波形第5章三相桥式全控整流电路仿真5.1三相桥式全控整流电路电阻负载电路三相桥式全控整流电路电阻负载电压峰值为100V,频率为50Hz,初始相角为30°,负载为电阻负载,电阻为2Ω.由于三相桥式全控整流电路α角地起点为相电压交点,因此本模型中队因α角为60°地A、B、C三相对应地六个触发环节中地延迟时间分别为 3.33ms、6.67ms、10ms、13.33ms、16.67ms、0.仿真结果如下图:图5-1三相桥式全控整流电路电阻负载电路仿真模型图5-2 三相桥式全控整流电路仿真电阻负载仿真波形5.2三相桥式全控整流电路电阻电感负载电路图5-3三相桥式全控整流电路电阻电感负载电路仿真模型图5-4三相桥式全控整流电路电阻电感负载电路波形图总结通过这几天对课程设计所作地努力,成功完成了对电力电子技术中地单相半波可控整流电路、单相桥式全控整流电路、三相半波可控整流电路、三相桥式半控整流电路地计算机仿真实验.通过实践证明了MA TLAB/SIMUINK在电力电子仿真上地广泛应用.特别在数值计算应用最广地电气信息类学科中,熟练掌握MA TLAB可以大大提高分析研究地效率.通过这个课题学习MA TLAB软件地基本知识和使用技巧,熟练应用在电力电子技术中地建模与仿真.运用MA TLAB对电力电子电路进行仿真,加深了对电力电子知识地认识.通过老师与文献地帮助,掌握MATLAB软件,会了一些简单地操作与应用.致谢课程设计不仅仅是完成一篇论文地过程,而是一个端正态度地过程,是大学生活地一个过程,是在踏入社会前地历练过程.这个过程将使我受益匪浅!在这次课程设计中,使我明白了自己原来知识还比较欠缺.自己要学习地东西还太多,以前老是觉得自己什么东西都会,什么东西都懂,有点眼高手低.通过这次课程设计,我才明白学习是一个长期积累地过程,在以后地工作、生活中都应该不断地学习,努力提高自己知识和综合素质.在此要感谢我地指导老师柏逢明老师地指导,感谢老师给我地帮助.在设计过程中,我通过查阅大量有关资料,与同学交流经验和自学,并向老师请教等方式,使自己学到了不少知识,也经历了不少艰辛,但收获同样巨大.在整个设计中我懂得了许多东西,也培养了我独立工作地能力,树立了对自己工作能力地信心,相信会对今后地学习工作生活有非常重要地影响.而且大大提高了动手地能力,使我充分体会到了在创造过程中探索地艰难和成功时地喜悦.虽然这个设计做地也不太好,但是在设计过程中所学到地东西是这次课程设计地最大收获和财富,使我终身受益.参考文献[1] 洪乃刚.电力电子和电力拖动控制系统地MA TLAB仿真.机械工业出版社.2006.[2] 李维波.MA TLAB在电器工程中地应用.中国电力出版社.2007.[3] 王正林.MA TLAB/Simulink与控制系统仿真.电子工业出版社.2005.[4] 陈桂明.应用MA TLAB建模与仿真.机械工业出版社.2009.[5] 张葛祥,李娜.MATLAB仿真技术与应用.清华大学出版社.2008[6] 工兆安等.电力电子技术[M].北京:机械工业出版社.2007[7] 张平.MATLAB基础与应用简明教程[M].北京:北京航空航天大学出版社.2009[8] 飞思科技产品研发中心编.MA TLAB6.5应用接口编程.电子工业出版社.2008。
matlab在电力电子技术仿真中的应用随着电子技术的不断发展,电力电子技术已经成为现代电力系统中至关重要的一环。
而在电力电子技术的研究与开发过程中,仿真技术则成为了不可或缺的一部分。
它可以快速准确地模拟电力电子系统的工作情况,从而为电力电子技术的开发与优化提供重要的帮助。
而MATLAB作为一种强大的计算机软件,在电力电子技术仿真中经常被使用。
一、MATLAB在电力电子技术仿真中的应用1. 电力电子系统仿真在现代电力系统中,电力电子系统是必不可少的部分。
其中包括各种控制器、逆变器、整流器等电子设备。
MATLAB可以通过建立电力电子系统的模型,快速准确地模拟系统的工作情况。
用户只需要编写一些简单的代码,就可以通过模拟电力电子系统的状态来预测电流波形、功率因数、电压降等运行参数,从而更好地研究该系统的各种工作状态。
2. 电力电子系统设计优化电力电子系统的设计与优化是电力电子技术的核心。
在电力电子设备设计过程中,需要对一系列的设计参数进行优化,以达到更好的工作性能。
而MATLAB可以通过控制系统设计工具箱,对电力电子系统设计进行优化。
用户可以通过MATLAB的仿真分析、自动控制、多目标优化等功能,快速准确地推导出最优设计方案。
3. 电力电子系统控制电力电子系统的控制是其重要组成部分。
输入控制信号可以对输出电流/电压进行合理的控制,从而实现电力电子系统的稳定运行。
MATLAB提供了多种控制器的设计方法,例如PID、模糊控制、神经网络控制等。
通过制定合理的电流/电压控制策略,可以快速准确地实现对电力电子系统的控制,从而实现系统的稳定运行。
二、MATLAB在电力电子仿真中的优势1. 操作简单MATLAB是一种运算速度非常快、操作简单的软件。
通过五芯化的界面、丰富的工具箱、可视化工具等,用户可以快速地实现电力电子系统的仿真、设计与优化。
2. 精度高MATLAB可以进行高精度的计算和仿真,能够更快、更准确地分析电力电子系统的各种特性。
可编辑修改精选全文完整版基于Matlab的小型电力系统的建模与仿真一、实验目的电力系统的动态仿真研究将不能在实验室中进行的电力系统运行模拟得以实现。
在判定一个电力系统设计的可行性时,都可以首先在计算机机上进行动态仿真研究,它的突出优点是可行、简便、经济的。
本实验目的是通过MATLAB的simulink环境对一个典型的工厂供电系统进行仿真,以熟悉供电系统在发生各种短路故障时的分析方法并与课堂知识进行对比学习。
二、预习与思考1、建立仿真模型,对不同短路形式进行仿真,截取仿真结果图,补充报告中每个仿真图形的名称。
2 数值仿真实验结果与课堂推导结果有什么区别与联系?3 典型的短路形式包括几种?4 根据仿真结果,说明短路时零序电流存在的必要条件?三、MATLAB PSB简介Matlab PSB(Sim Power Systems)以simulink为运行环境,涵盖了电路、电力电子、电气传动和电力系统等电气学科中常用的基本元件和系统仿真模型,它主要由6个子模块库组成。
(1)电源模块库:包括直流电压源、交流电压源、交流电流源、可控电压源、可控电流源、三相电源、三相可编程电压源;(2)基本元件模块库:串联(并联)RLC/负载/支路、变压器(单相、三相等)、断路器和三相故障部分;(3)电力电子模块库:二极管、晶闸管、GTO、IGBT、MOSFET、理想开关以及各种电力电子控制模块;(4)电机模块库:励磁装置、异步电动机、同步电动机、直流电动机以及配套的电机测量部件;(5)测量仪器库:电流测量和电压测量等;通过以上模块可以完成.各种基本的电力电子电路、电力系统电路和电气传动电路,还可以通过其他模块的配合完成更高层次的建模,如风力发电系统、机器人控制系统等等。
四、仿真模型的设计和实现在三相电力系统中,大多数故障都是由于短路故障引起的,在发生短路故障的情况下,电力系统从一种状态剧烈变化到另一种状态,并伴随着复杂的暂态现象。
斩波电路仿真一、降压斩波电路(Buck变换器)1可关断晶闸管(GTO)的仿真⑴可关断晶闸管模型与晶闸管类似,可关断晶闸管导通条件同传统晶闸管,但是可在门极信号为0的任意时刻关断,可关断晶闸管模型有两个输入端和两个输出端,第一个输入与输出是阳极媏(a)与阴极端(k),第二个输入(g)是门极控制信号端如图①,当勾选“Show measurement port”项时便显示第二个输出端(m)如图②,这是可关断晶闸管检测输出向量[I ak U ak]端,可连接仪表检测流经可关断晶闸管的电流(I ak)与正向压降(U ak),可关断晶闸管组件的符号和仿真模型图如图所示。
图①图②可关断晶闸管组件的符号和仿真模型⑵可关断晶闸管参数及其设置在模型结构图中,当鼠标双击模型时,则弹出晶闸管参数对话框,如下图所示由图可知,GTO的参数设置与晶闸管参数设置几乎完全相同,只是多了两项 “Current 10% fall time Tf(s)”:电流下降时间Tf。
“Current tail time Tt(s)”:电流拖尾时间Tt。
对于可关断晶闸管GTO模型的电路仿真时,同样宜采用Ode23tb与Oder15s算法。
二、 Buck变换器的仿真⑴电路图及工作原理在t=0时刻驱动GTO导通,电源E向负载供电,由于电感L的存在,负载电流i缓慢上升(电流不能突变),当t=t1时刻,控制GTO关断负载电流经二极管续流,电感L释放电能,负载电流i下降,至一个周期结束再驱动GTO导通重复上一个周期过程,当电路工作于稳态时,负载电流在一个周期的初值和终值相等,此时负载电压平均值为U0=ton*E/(ton+tof)=αE降压斩波电路(阻感负载)原理图⑵建立仿真模型根据原理图用matalb软件画出正确的仿真电路图,整体模型如图所示仿真参数:选择ode23tb算法,将相对误差设置为1e-3,开始仿真时间设置为0,停止仿真时间设置为0.003。
⑶模型参数简介与设置①直流电压源“Amplitude”:直流电压幅值,单位V.测量“measurements”选择是否测量电压设置A=100V,“measurements”选None(不测量电压),如右图所示②二极管“Resistance Ron(Ohms)”:晶闸管导通电阻Ron(Ω)。
实验一电力电子器件步骤:首先点击桌面的MA TLAB图标,进入MA TLAB环境,点击工具栏中的Simulink选项。
进入我们所需的仿真环境,如图1.1所示。
点击File/New/Model新建一个仿真平台。
这时我们可以在上一步Simulink环境中拉我们所需的元件到Model平台中,具体做法是点击左边的器件分类,这里我们一般只用到Simulink跟SimPowerSystems两个,分别在他们的下拉选项中找到我们所需的器件,用鼠标左键点击图1.1实验一的具体过程:第一步:我们首先按照之前的方法打开仿真环境新建一个仿真平台,现在我们先仿真新器件GTO的工作原理,按照下表,根据表中的路径找到我们所需的器件跟连接器。
提取出来的器件模型如图1.2所示:第二步,元件的复制跟粘贴。
有时候相同的模块在仿真中需要多次用到,这时按照我们常规的方法可以进行复制跟粘贴,可以用一个虚线框复制整个仿真模型。
还有一个常用方便的方法是在选中模块的同时按下Ctrl键拖拉鼠标,选中的模块上会出现一个小“+”好,继续按住鼠标和Ctrl键不动,移动鼠标就可以将模块拖拉到模型的其他地方复制出一个相同的模块,同时该模块名后会自动加“1”,因为在同一仿真模型中,不允许出现两个名字相同的模块。
第三步,我们把元件的位置调整好,准备进行连接线,具体做法是移动鼠标到一个器件的连接点上,会出现一个“十字”形的光标,按住鼠标左键不放,一直到你所要连接另一个器件的连接点上,放开左键,这样线就连好了,如果想要连接分支线,可以要在需要分支的地方按住Ctrl键,然后按住鼠标左键就可以拉出一根分支线了。
在连接示波器时会发现示波器只有一个接线端子,这时可以参照下面示波器的参数调整的方法进行增加端子。
在调整元件位置的时候,有时你会遇到有些元件需要改变方向才更方便于连接线,这时可以选中要改变方向的模块,使用Format菜单下的Flip block 和Rotate block两条命令,前者改变水平方向,后者做90度旋转,也可以用Ctrl+R来做90度旋转。
MATLAB仿真心得DC-DC变换电路(BUCK)1.仿真模型的建立。
1>点击桌面“MATLAB-快捷方式”2>点击MATLAB主界面的“Simulink”3>在弹出的界面中点击“Blank Model”4>点击“”保存,将建立好的仿真模型放在你指定的文件夹中,并命名为“BUCK”2.仿真模型器件的选择1>点击“”(Library Browser)来选择所需要的器件2>选取示波器及显示器。
Simulink---Sinks---(Scope),(Display)。
将示波器和显示器分别拖入Simulink模型中3>直流电压源。
Simscape---Electrical---Specialized Power Systems---FundamentalBlocks---Electrical Sources---(DC Voltage Source)。
拖入模型中,后不赘述。
4>电阻,电容,电感。
Simscape---Electrical---Specialized Power Systems---Fundamental Blocks---Elements---(Parallel RLC Branch)。
5>电压表及平均值计算器。
Simscape---Electrical---Specialized Power Systems---Fundamental Blocks---Measurements--(Voltage Measurement)---Additional Measurements---(Mean)。
6>晶闸管Mosfet及续流二极管Diode。
Simscape---Electrical---Specialized PowerSystems---Fundamental Blocks---Power Electronics---(Diode),(Mosfet)。
辽宁科技大学课程名称:三项桥式全控整流的性能研究院系:电子与信息工程学院班级:学号:姓名:时间:2015年12月15日摘要:对于广泛使用的三相桥式整流电容滤波电路,在直流侧接入电抗器是提高电路输入功率因数降低谐波电流的有效方法。
通过分析得出了电路各项输入指标与参数间的理论关系式,为电路分析设计提供了有效的工具。
仿真与实验证明了结论的正确性。
利用MATLAB7.0 的Simulink 的电力系统仿真模型进行可控整流电路的仿真研究,给出三相桥式全控整流电路的理论分析波形图,用MATLAB 命令语言验证了理论分析,并提供该电路的MATLAB 的仿真模型图,得到仿真波形图。
关键词:三相桥式全控整流;触发角;电阻负载;仿真模型图1、概述随着社会生产和科学技术的发展,整流电路在自动控制系统、测量系统和发电机励磁系统等领域的应用日益广泛。
常用的三相整流电路有三相桥式不可控整流电路、三相桥式半控整流电路和三相桥式全控整流电路。
三相全控整流电路的整流负载容量较大,输出直流电压脉动较小,是目前应用最为广泛的整流电路。
它是由半波整流电路发展而来的。
由一组共阴极的三相半波可控整流电路和一组共阳极接法的晶闸管串联而成。
六个晶闸管分别由按一定规律的脉冲触发导通,来实现对三相交流电的整流,当改变晶闸管的触发角时,相应的输出电压平均值也会改变,从而得到不同的输出。
由于整流电路涉及到交流信号、直流信号以及触发信号,同时包含晶闸管、电容、电感、电阻等多种元件,采用常规电路分析方法显得相当繁琐,高压情况下实验也难顺利进行。
Matlab提供的可视化仿真工具Simulink可直接建立电路仿真模型,随意改变仿真参数,并且立即可得到任意的仿真结果,直观性强,进一步省去了编程的步骤。
本文利用Simulink对三相桥式全控整流电路进行建模,对不同控制角、桥故障情况下进行了仿真分析,既进一步加深了三相桥式全控整流电路的理论,同时也为现代电力电子实验教学奠定良好的实验基础。
整流电路是电力电子中出现最早的一种形式,它将交流电转变为直流电,电路形式十分广泛。
三相桥式全控整流电路以及三相桥式全控逆变电路在现代电力电子技术中具有很重要的作用和很广泛的应用。
这里结合全控整流电路以及全控逆变电路理论基础,采用Matlab的仿真工具Simulink对三相桥式全控整流电路和三相桥式全控逆变电路进行仿真,对输出参数进行仿真及验证,进一步了解三相桥式全控整流电路和三相桥式全控逆变电路的工作原理。
2、原理一般变压器一次侧接成三角型,二次侧接成星型,晶闸管分共阴极和共阳极。
一般1、3、5为共阴极,2、4、6为共阳极。
(1)2管同时通形成供电回路,其中共阴极组和共阳极组各1,且不能为同1相器件。
(2)对触发脉冲的要求:1)按VT1-VT2-VT3-VT4-VT5-VT6的顺序,相位依次差60︒。
2)共阴极组VT1、VT3、VT5的脉冲依次差120︒,共阳极组VT4、VT6 、VT2也依次差120︒。
3)同一相的上下两个桥臂,即VT1与VT4,VT3与VT6,VT5与VT2,脉冲相差180︒。
(3)Ud一周期脉动6次,每次脉动的波形都一样,故该电路为6脉波整流电路。
(4)需保证同时导通的2个晶闸管均有脉冲,可采用两种方法:一种是宽脉冲触发一种是双脉冲触发(常用)(5)晶闸管承受的电压波形与三相半波时相同,晶闸管承受最大正、反向电压的关系也相同。
三相桥式全控整流电路实质上是三相半波共阴极组与共阳极组整流电路的串联。
在任何时刻都必须有两个晶闸管导通才能形成导电回路,其中一个晶闸管是共阴极组的,另一个晶闸管是共阳组的。
6 个晶闸管导通的顺序是按 VT6 –VT1 → VT1 –VT2 → VT2 –VT3 → VT3 –VT4 → VT4 –VT5 → VT5 –VT6 依此循环,每隔60 °有一个晶闸管换相。
为了保证在任何时刻都必须有两个晶闸管导通,采用了双脉冲触发电路,在一个周期内对每个晶闸管连续触发两次,两次脉冲前沿的间隔为 60 °。
三相桥式全控整流电路用作有源逆变时,就成为三相桥式逆变电路。
由整流状态转换到逆变状态必须同时具备两个条件:一定要有直流电动势源,其极性须和晶闸管的导通方向一致,其值应稍大于变流器直流侧的平均电压;其次要求晶闸管的 a >90 °,使 U d 为负值。
所谓逆变,就是要求把负载(电机)吸收的直流电能转变为交流电能反馈回电网。
三相桥式有源逆变电路实质上是三相桥式可控整流电路工作的一个特定状态,三相桥式逆变。
要使整流电路工作于逆变状态,必须有两个条件:(1)变流器的输出Ud能够改变极性。
因为晶闸管的单向导电性,电流Id不能改变方向,为了实现有源逆变,必须去改变Ud 的电极性。
只要使变流器的控制角α>90°即可。
(2)必须要有外接的直流电源E,并且直流电源E也要可以改变极性,并且|E|>|Ud|。
上述条件必须同时满足,才能实现有源逆变。
三相桥式全控整流电路用作有源逆变时,就成为三相桥式逆变电路。
由整流状态转换到逆变状态必须同时具备两个条件:一定要有直流电动势源,其极性须和晶闸管的导通方向一致,其值应稍大于变流器直流侧的平均电压;其次要求晶闸管的 a >90 °,使 U d 为负值KP1KP3KP5KP4KP6KP2图1 三相桥式全控整流电路u gu gu gu gu2u图2 三相桥式整流电路的触发脉冲在第(1)段期间,a相电压最高,而共阴极组的晶闸管KP1被触发导通,b相电位最低,所以供阳极组的晶闸管KP6被触发导通。
这时电流由a相经KP1流向负载,再经KP6流入b相。
变压器a、b两相工作,共阴极组的a相电流为正,共阳极组的b相电流为负。
加在负载上的整流电压为Ud=Ua-Ub=Uab经过60°后进入第(2)段时期。
这时a相电位仍然最高,晶闸管KPl继续导通,但是c相电位却变成最低,当经过自然换相点时触发c相晶闸管KP2,电流即从b相换到c相,KP6承受反向电压而关断。
这时电流由a相流出经KPl、负载、KP2流回电源c相。
变压器a、c两相工作。
这时a相电流为正,c相电流为负。
在负载上的电压为Ud=Ua-Uc=Uac再经过60°,进入第(3)段时期。
这时b相电位最高,共阴极组在经过自然换相点时,触发导通晶闸管KP3,电流即从a相换到b相,c相晶闸管KP2因电位仍然最低而继续导通。
此时变压器bc两相工作,在负载上的电压为Ud=Ub-Uc=Ubc3、实验线路和参数设置实验仿真模型如下:对于晶闸管两端的电压、电流波形,我们观察VT1、VT2、VT3、VT4、VT5、VT6中的一个即可,在该模型中我观察的是VT1的电压、电流波形。
设置模型参数:(1) 交流电压源U2,电压为141V ,频率为50Hz ,初始相位角0°。
参数设置框如下:Continuouspowerguiv+-Voltage Measurement3v+-Voltage Measurement2v+-Voltage Measurement1v+-Voltage MeasurementgakThyristor V6gakThyristor V5gakThyristor V4gakThyristor V3gakThyristor V2gmakThyristor V1+Series RLC BranchScopePulseGenerator V6PulseGenerator V5PulseGenerator V4PulseGenerator V3PulseGenerator V2PulseGenerator V1i +-Current MeasurementAC Voltage Source CAC Voltage Source BAC Voltage Source A这是A相的电压,B、C相分别在Phaes设置240°和120°。
(2)这是A相的电压,B、C相分别在Phaes设置:VT1~VT6的参数设置是一样的。
(3)负载的参数设置:我们的负载是RL型的,所以在Branch type这栏选择的是RL,且RL 的值设定如上图:(4)本电路中晶闸管的触发采用简单的脉冲触发器(Pulse Generator)来产生,脉冲发生器的脉冲周期Τ必须和交流电源u2同步。
晶闸管的控制角α以脉冲的延迟时间t来表示,t=αΤ/360°,其中,α为控制角,Τ=1/f,f为交流电源频率。
本仿真电路在α=0°、30°、60°、90°、120°时的脉冲发生器参数(5)示波器参数设置将示波器的记录时间为1秒,页面应该是设置为白色或者浅色背景色(底色),黑色或者深色前景色(画笔颜色)。
并将示波器的数据记录点改成53069,如下图:4.过程及波形实验步骤:在实验模型在SIMULINK内搭建完成后,并且把每个模块的实验参数设置完成后。
在本仿真电路中,将仿真时间设为0.2s,在参数设置完毕后即可开始仿真。
在菜单Simulation下选择Start,或者直接点击工具栏上的运行仿真立即开始,在屏幕下方的状态栏上可以看到仿真的进程。
若要中途停止仿真可以选择Stop,在仿真计算完成后即可以通过示波器来观察仿真的结果。
实验结果:(1)当触发角a为0°时,三相电源电压、晶闸管两端电压、负载电流、负载电压波形如下图所示(2)当触发角a为30°时,三相电源电压、晶闸管两端电压、负载电流、负载电压波形如下图所示(3)当触发角a为60°时,三相电源电压、晶闸管两端电压、负载电流、负载电压波形如图下图所示(4)当触发角a为90°时,三相电源电压、晶闸管两端电压、负载电流、负载电压波形如下图所示(5)当触发角a为120°时,三相电源电压、晶闸管两端电压、负载电流、负载电压波形如图下图所示5、分析和讨论5.1、波形分析1.当触发角小于60°时,整流输出电压波形与纯阻性负载时基本相同,所不同的是,阻感性负载直流侧电流由于有电感的滤波作用而不会发生急剧的变化,输出波形较为平稳。
2.当触发角大于等于60°小于90°时,由于电感的作用,延长了管子的导通时间,使Ud波形出现负值,而不会出现断续,所以直流侧输出电压会减小,但是由于正面积仍然大于负面积,这时直流平均电压仍为正值。
3.触发角大于90°时,由于Id太小,晶闸管无法再导通,输出几乎为0。
工作在整流状态,晶闸管所承受的电压主要为反向阻断电压。
移相范围为0°~90°。
电感能够使电流输出平稳;在没有续流二极管的情况下,晶闸管的导通时间得到延长,而当加入续流二极管后,电流通过二极管续流,二极管续流功率损耗较小,这时输出电流相对来说就较不加续流二极管时要小,而输出电压相对来说却要大。
