双排落地式外脚手架计算

工程名称：施工单位：编制人：职务审批人审批意见审批人签字审批日期公司技术负责人项目经理工程总监现场工程监理第一章方案说明部份本工程结合实际情况，采用扣件式双排钢管脚手架进行搭设，钢管外径φ48，壁厚 3.5mm，采用焊接钢管或者无缝钢管(Q235-A 级)。

扣件采用材质符合国家有关规定的 3 号钢。

安全网必须是经有关部门认证的生产厂家的产品。

其钢管立杆间距 1.5m，脚手架宽度 0.8m，立杆步距 1.7 m，剪刀撑按45º进行搭设。

为保证架体的整体承载力和稳定性，在各层结构处下地埋件设置连墙杆，以保证架体的稳定性。

主楼外架高度约为 30m。

脚手架外立杆侧满挂密目安全网进行封闭，施工层脚手架内立杆与建造手之间采用兜网进行封闭。

考虑材料从楼屋运出，在每层楼层侧设置卸料平台，卸料平台必须与建造物拉结，不得与脚手架连结。

必须按规定设置连墙拉结点，连墙件按三步三跨设置，每根连墙件覆盖面积不大于 40 ㎡。

在每层边梁进行预埋铁管，脚手架的水平杆与预埋铁管连接,水平杆与外架进行连接。

双排外架立杆间距 1.5m，脚手架宽度为 0.8m，立杆步距 1.7m；内立杆距离墙面 40cm 摆布，剪刀撑搭设角度45º。

剪刀撑斜杆两端扣件与立杆节点的距离不大于 20cm，最下面的斜杆与立杆的连接点离地面不宜大于 50cm，脚手架各杆件相交伸出的端头均应大于 10cm，以防杆件滑落。

扣件式钢管脚手架的搭设顺序为→摆放成品立杆底座→摆放扫地杆→逐根树立立杆并随即与扫地杆扣紧→装扫地小横杆并与立杆或者扫地杆扣紧→安第一步大横杆与各立杆扣紧→安第一步小横杆→安第二步大横杆→安第二步小横杆→安第三、四步大横杆和小横杆→连墙杆→接立杆→加设剪刀撑。

1.底座、垫板：外脚手架内、外立杆座落于车库的混凝土顶板上，安装铁脚。

底座、垫板均应准确地放在每条立杆管内定位线上，且必须铺放平稳，不得悬空；垫板采用定制作成品的立杆底座。

一、脚手架设计和计算的步骤(可同时用于结构和装修施工时）1. 初步确定扣件式脚手架的计算参数；2. 计算荷载（包括恒荷载、施工荷载、风荷载）；3. 纵向、横向水平杆等受弯构件的强度和连接扣件的抗滑承载力计算；4. 立杆的稳定性计算；5. 连墙件的强度、稳定性和连接强度计算；6. 立杆地基承载力计算。

二、脚手架计算：k0.7μz μs ω0×=3. 计算横向水平杆、纵向水平杆3.1为了更清楚地表达其计算过程，将横向、纵向水平杆的受力情况以计算简图表示ωk =0.7kN/m 20.50.316ωk =风压高度变化系数 μ落地式双排脚手架计算(>50m全部采用双立杆)2横向荷载弯矩图最大弯矩M qlb 2/8==×==×==×l a ==×l a ==××=××+××=3.2、计算纵向水平杆、横向水平杆的抗弯强度σ式中 弯矩设计值M =1.2M Gk +1.4ΣM Qk3.3 3.4 R ≤R c式中R 扣件节点处的支座反力计算值；R c 扣件抗滑承载力设计值。

R =FR=<R c =4. 脚手架立杆整体稳定验算4.1 计算风荷载弯矩值M w ×ωk l a h 2× 1.5=152.25kN·mm=0.119×0.3159× 1.80.851.4=0.119ωk l a h 210M w =0.85×1.4M wk =2.158.00kN3.74=0.205kN/mm 2σ=≤f MFƒW 钢管截面特性σ=≤0.060.770.16恒载弯矩M Gk 0.190.175施工弯矩M Qk 1.080.1750.34施工荷载弯矩M Qk 1.80.180.06挠度ωd 5ql b 4384EI=挠度ωc 恒载弯矩M Gk 0.3152322 2.472322mmkN·m kN·mkN·m 0.32l a 3/100EI1.1461.146kN·m0.181.146满足满足满足满足满足24.2 确定立杆容许长细比4.3 确定稳定系数ψψ==每米立杆承受的结构自重标准值g k =ng 1k ×0.5l a (l b +a )+(n 1+n 2)l a g 3k +l a Hg 4k4.5 施工荷载N QkN Qk =××=4.6 计算轴心力设计值N1.2(N Gk1+N Gk2)+0.85×1.4ΣN QK=×+××=4.7 立杆的稳定计算=说明:距或最大立杆纵距、横距、连墙件间距等部位的立杆段进行验算；双管立杆变截面处主立杆上部单根立杆的稳定性，应按本例进行计算。

50m高双排落地式扣件式钢管脚手架计算实例与问题中天建设集团有限公司武汉分公司1、前言国家行业标准《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2001,以下简称新规范）已正式颁发，并要求自 2001年6月1 日起实施。

该规范对扣件式钢管脚手架的荷载、设计计算及构造要求作了统一而明确的规定，与过去一些规定和做法相比较，有不少改进与提高，脚手架的安全性与稳定性有更可靠的保证。

本文根据新规范的规定，在外挂密目安全网情况下，对常用的50m 高双排落地式扣件式钢管脚手架为实例作计算。

根据以往计算，纵、横向水平杆等受弯构件© 48 X3.5钢管的强度、挠度及连接扣件的抗滑承载力等，一般都能满足要求，故本计算予以简略。

2、脚手架搭设参数用钢管© 48 X3.5搭设建筑物高度为50m扣件式落地双排脚手架：立杆横距 l b=1.05m ，纵距 l a=1.2m ，步距 h=1.8m ；每 2 步铺一层竹笆板；施工作业层按二层计，每层施工活载为3KN/M 2；里立杆离外墙面0.4m ；小横杆二端外挑：里侧 0.3m ，外侧 0.15m ；距地面 200mm 设纵、横扫地杆；剪刀撑应在外侧立面整个长度和高度上连续设置；横向斜撑除拐角处应设置外，中间应每隔 6 跨设置一道；外立杆里侧满挂密目安全网、封闭施工；作业层栏杆设二层，上栏杆上皮高 1.2m ，中栏杆居中，挡脚板高0.18m 。

连墙杆根据计算要求设置。

3、永久荷载取值：3.1 脚手架结构自重（包括立杆、纵横向水平杆，剪刀撑，横向斜撑和扣件）查新规范附表 A-1 ，得N GIK=50 X0.1161=5.805KN3.2 构、配件自重，包括：（1 ）竹笆板，按二步设一层计，50m 高共14 层，单位荷重按0.10KN/M 2计；N G2K-1 = （14 X1.2 X1.05 X0.10 ）/2=0.882KN（ 2）栏杆挡脚板（挡脚板仅设三层），查表 4.2.1-2N G2K-2 =3 X0.14 X1.2+11 X2 X1.2 X0.0384=1.518KN（3）密目安全网（自重按 0.01KN/M 2计）N G2K-3 =50 X1.2 X O.O仁0.60KN3.3 永久荷载共计N GK=5.805+0.882+1.518+0.60=8.805KN4、可变荷载4.1 施工荷载（施工作业层按二层，每层 3KN/M 2计）N QK=（3 X2 X1.2 X1.05 ）/2=3.78 KN/M 24.2 水平风载（标准值）W K=0.7 a z □ s W o KN/M 2式中：a z —风压高度变化系数，按大城市近郊计，查《建筑结构荷载规范》（GBJ9-87 ）表 6.2.1 H=20m 为 1.25 ; H=30m 为 1.42 ;H=50m 为 1.67 ；a S—风载体型系数，据新规范表4.2.4，全圭寸闭脚手架，背靠开洞墙a S=1.3 © , ©为脚手架挡风系数；当步距为1.8m ,纵距为1.2m , 查新规范表A-3，对敞开式脚手架，© =0.099 ;W o—基本风压，上海为 0.55KN/M 2;必须指出，上述脚手架挡风系数是按未挂密目安全网敞开式时的计算值，但据《建筑施工安全检查标准》（ JGJ59-99 ）规定，在脚手架外立杆里侧，必须满挂密目安全网以保证安全，故挡风系数必须另算。

双排脚手架计算概述双排脚手架是一种常用的建筑脚手架系统，通常用于搭建建筑物的外墙和屋顶的临时支撑结构。

在搭建双排脚手架时，需要进行一系列的计算，以确保其稳定性和安全性。

本文将介绍双排脚手架的计算方法，包括确定支撑点的位置、计算梁和杆件的受力情况以及确定所需材料的数量等。

支撑点位置的确定首先，确定支撑点的位置是双排脚手架计算的重要步骤。

支撑点的位置应合理地分布在建筑物的外墙上，以确保脚手架的平衡和稳定。

一般来说，支撑点应距离脚手架的端部不得超过3米，并按照一定的间距布置，以承受脚手架的受力。

梁和杆件的受力计算在搭建双排脚手架时，梁和杆件的受力是需要计算的重要参数。

根据脚手架的高度和跨度，可以计算出梁和杆件的受力情况，以确定所需的材料和支撑点的数量。

在进行受力计算时，需要考虑到脚手架上的荷载情况，如人员和工具的重量，以及外部的风荷载等。

根据受力计算结果，可以选择合适的材料和支撑点，以确保脚手架的稳定性和安全性。

材料数量的确定在搭建双排脚手架时，需要确定所需的材料数量，以确保充足的材料供应，并避免浪费和不必要的成本。

根据受力计算结果和脚手架设计图纸，可以计算出所需的梁、杆件、脚手板等材料的数量。

在计算材料数量时，需要考虑到材料的使用寿命、使用环境和使用频率等因素，以选择合适的材料和确定所需数量。

结论双排脚手架的计算是确保其稳定性和安全性的重要步骤。

通过确定支撑点的位置、计算梁和杆件的受力情况以及确定所需材料的数量，可以有效地搭建稳定和安全的双排脚手架。

在进行计算时，需要考虑到脚手架的高度、跨度、荷载情况以及材料的使用寿命等因素，以选择合适的材料和支撑点，并根据实际情况进行调整。

只有在严格按照计算结果进行施工和使用的前提下，才能确保双排脚手架的稳定和安全。

双排扣件落地式脚手架计算书编制日前2022-04-27一、编制说明钢管扣件脚手架的计算参照《建筑施工扣件式钢管脚手架安全技术规程》（JGJ130－2001）。

计算的脚手架为双排扣件式脚手架，立杆采用单立杆，搭设高度为20m。

具体搭设尺寸为：立杆的纵距为1.2m，立杆的横距为1.05m，立杆的步距为1.8m。

连墙件采用三步三跨，竖向间距5.4m，水平间距3.6m。

横杆与立杆连接采用单扣件方式连接方式，小横杆在下（南方搭设法），大小横杆搭设方法见图。

采用的钢管类型为Φ48×3.5自重标准值按0.0384 kN/m考虑，脚手板自重标准值按0.35kN/m2考虑，栏杆挡脚手板自重标准值按0.11kN/m2考虑，安全设施与安全网自重标准值按0.005kN/m2考虑。

施工均布荷载为3.0kN/m2，同时2层施工，脚手架上共铺设脚手片4层。

二、大横杆的计算大横杆按照三跨连续梁进行强度和挠度计算，大横杆在小横杆的上面。

按照大横杆上面的脚手片和活荷载作为均布荷载计算大横杆的最大弯矩和变形。

设大横杆数量为：2 根。

㈠均布荷载的计算大横杆的自重标准值：0.0384 kN/m；脚手板的荷载标准值：0.35×1.05/3＝.1225 kN/m；活荷载标准值：3.0×1.05/3＝1.05 kN/m；静荷载的计算值：q1＝1.2×.0384+1.2×.1225＝.1931 kN/m；活荷载的计算值：q2＝1.4×1.05＝1.47 kN/m。

㈡强度计算最大弯矩考虑三跨连续梁均布荷载作用下的弯矩跨中最大弯矩计算公式如下：M1max＝0.08q1l2＋0.101q2l2跨中最大弯矩为M1max＝0.08×.1931×1.22＋0.101×1.47×1.22＝.236 kN.m 支座最大弯矩计算公式如下：M2max＝－0.10q1l2－0.117q2l2支座最大弯矩为M2max＝－0.10×.1931×1.22－0.117×1.47×1.22＝-.2755 kM.m选择支座弯矩和跨中弯矩的最大值进行强度验算：σ＝M max/W＝.2755×1000000/5080＝54.2323 N/mm2；因为σ＝54.2323 N/mm2≤205 N/mm2符合要求。

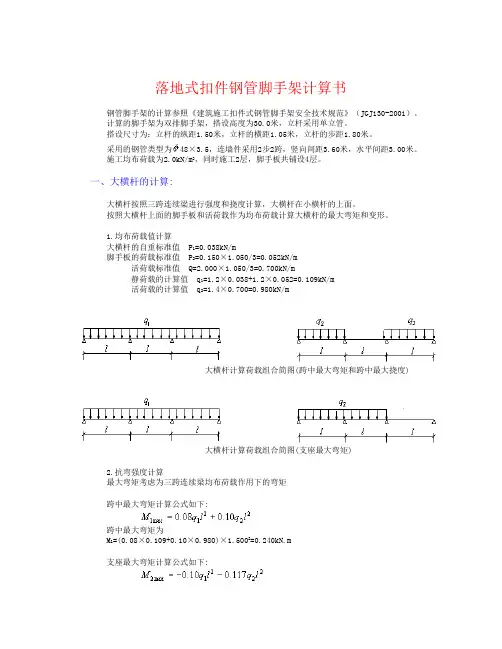

落地式扣件钢管脚手架计算书钢管脚手架的计算参照《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2001）。

计算的脚手架为双排脚手架，搭设高度为30.0米，立杆采用单立管。

搭设尺寸为：立杆的纵距1.50米，立杆的横距1.05米，立杆的步距1.80米。

采用的钢管类型为48×3.5，连墙件采用2步2跨，竖向间距3.60米，水平间距3.00米。

施工均布荷载为2.0kN/m2，同时施工2层，脚手板共铺设4层。

一、大横杆的计算:大横杆按照三跨连续梁进行强度和挠度计算，大横杆在小横杆的上面。

按照大横杆上面的脚手板和活荷载作为均布荷载计算大横杆的最大弯矩和变形。

1.均布荷载值计算大横杆的自重标准值 P1=0.038kN/m脚手板的荷载标准值 P2=0.150×1.050/3=0.052kN/m活荷载标准值 Q=2.000×1.050/3=0.700kN/m静荷载的计算值 q1=1.2×0.038+1.2×0.052=0.109kN/m活荷载的计算值 q2=1.4×0.700=0.980kN/m大横杆计算荷载组合简图(跨中最大弯矩和跨中最大挠度)大横杆计算荷载组合简图(支座最大弯矩)2.抗弯强度计算最大弯矩考虑为三跨连续梁均布荷载作用下的弯矩跨中最大弯矩计算公式如下:跨中最大弯矩为M1=(0.08×0.109+0.10×0.980)×1.5002=0.240kN.m支座最大弯矩计算公式如下:支座最大弯矩为M2=-(0.10×0.109+0.117×0.980)×1.5002=-0.283kN.m我们选择支座弯矩和跨中弯矩的最大值进行强度验算：=0.283×106/5080.0=55.616N/mm2大横杆的计算强度小于205.0N/mm2,满足要求!3.挠度计算最大挠度考虑为三跨连续梁均布荷载作用下的挠度计算公式如下:静荷载标准值q1=0.038+0.052=0.091kN/m活荷载标准值q2=0.700kN/m三跨连续梁均布荷载作用下的最大挠度V=(0.677×0.091+0.990×0.700)×1500.04/(100×2.06×105×121900.0)=1.521mm 大横杆的最大挠度小于1500.0/150与10mm,满足要求!二、小横杆的计算:小横杆按照简支梁进行强度和挠度计算，大横杆在小横杆的上面。

敞开式双排扣件式钢管脚手架（落地式）设计计算1、钢管选用外径①48mm 3.5mm的高频焊接钢管。

其质量应符合现行国家标准《碳素结构钢》（GB/T7O0中的Q235-A级钢的规定。

有严重锈蚀、弯曲、压偏、损伤和裂纹者均不得使用。

钢管的长度应符合安全技术规范要求，横向水平杆不大于 2.200m,其它不大于6.500m。

每根钢管的最大质量不大于25kg。

按钢管在脚手架上所处的部位和所起的作用，可分为：立杆、大横杆、小横杆、栏杆、剪刀撑、斜撑、抛撑。

2、扣件扣件式钢管脚手架所用可锻铸铁制作的扣件，其材质应符合现行国家标准《钢管脚手架扣件》（GB15831的规定，注意脚手架所采用的扣件，在螺旋拧紧扭力矩达65N- M不得发生破坏。

扣件有三种类型：直角扣件、旋转扣件、对接扣件。

3、连墙件建筑施工用脚手架的安全度，特别是外脚手架的安全度，很大程度取决于脚手架与建筑结构连接的牢固程度。

本工程连墙杆采用刚性连接，连接杆采用①48 钢管。

4、其他A. 木板：木板分踢脚板与垫铺板。

在每步1.2m 高处做一道扶手，25-30mm高设一道踢脚板，在施工层及施工层上、下两层满铺木板，并采用20 号铁丝与大横杆绑扎牢固。

B. 安全密目网、平网：使用政府安全部门推荐使用的2000目合格安全网。

脚手架的外表面满挂安全网，以防材料掉下伤人和高空操作人员坠落。

5、设计计算⑴脚手架工程材料的有关力学参数钢管截面特性⑵荷载标准值取定作用于脚手架上的荷载主要是脚手架结构自重、脚手板和安全网等构配件自重、施工荷载、风荷载。

1.永久荷载(恒载)①每米立杆承受的结构自重：g1k=0.1248KN/M②木脚手板自重：g2k=0.18KN/M2③脚手架上吊挂的安全网等防护设施，重量很轻，可忽略不计。

2.可变荷载(活载)①施工荷载：按结构脚手架取用q1k=3KN/M2②水平风荷载3 k=0.7 卩z 卩S3。

=0.7 X 1.6 X 1.3 X 0.089 X 0.2=0.026 KN/M2卩z---风压高度变化系数，取1.6卩s—-脚手架风荷载体型系数，取1.3 X 0.0893.--基本风压(KN/M2，思茅地区取0.2 KN/M2⑶荷载效应组合⑷落地式钢管脚手架设计计算1横向水平杆承载力计算(按简支梁计算)跨长I = 1.05mMGK---脚手板自重产生的弯距，MQk---施工荷载标准值产生的弯距M=1.2MGk+1.4MQk=1.2 X 1/8 X 0.1 X 1.052+1.4 X 1/8 X 3X 1.052=0.60KN.M6 =M/w=0.6 X 106/5.08 X 103 =118< 6 ]=205N/mm2•••符合要求2纵向水平杆承载力计算(按三跨连续梁计算)跨长I = 1.5mM=1.2MGk+1.4 MQk=1.X 0.08 X 0.1 X 1.52+1.4 X 0.08 X 3X 1.52=0.78KN.M6 =M/w=0.78X 106/5.08 X 103 =154<[ 6 ]=205N/mm2•••符合要求由于荷载较小，纵、横向水平杆变形均不作验算。

四川白马王朗旅游度假区稿史垴寨重建工程双排落地式脚手架专项施工方案平武县涪源建筑工程有限公司二零一四年四月二十五日落地式双排脚手架施工方案一.工程概况本工程为四川白马王朗旅游度假区稿史垴寨重建工程，建设地点在平武县白马藏族乡稿史垴寨.本次风貌改造共计房屋36座，房屋为砖混结构，2 层，高7米，沿当地住户居民房外墙搭设脚手架。

主要采用外双排落地式钢管脚手架，脚手架搭设高度为6.0m。

立杆纵距L=1。

8m,步距h=1。

8m，立杆横距Lb=0.70m.二。

编制依据1、《建筑施工扣件式钢管脚手架安全技术规范》(JGJ130—2001)2、《建筑结构荷载规范》（GB50009—2001）3、工程设计图纸及相关资料等4、《建筑施工手册》(第四版)三、脚手架布置本工程采用落地式外双排脚手架，沿建筑四周搭设施工。

四.脚手架设计外落地式双排脚手架计算见计算部分。

五.脚手架施工技术措施一)脚手架使用的材料要求本工程搭设的外脚手架主要以防护为主，在脚手架上堆放材料应严格控制数量,禁止超过脚手架的使用荷载。

1.脚手架钢管的尺寸采用φ48×3.5钢管。

钢管有产品质量合格证,并有质量检验报告。

钢管表面平直光滑,没有裂缝、结疤、分层、错位、硬毛刺、压痕和深的划道。

钢管上严禁打孔。

钢管必须涂有防锈漆。

2.旧钢管锈蚀检查时，在锈蚀严重的钢管中抽取3根，在每根锈蚀严重的部位横向截断取样检查，当锈蚀深度超过规定值时,坚决报废，不得使用。

3.扣件是采用螺栓紧固的扣接连拉件,有直角扣件、旋转扣件、对接扣件及根据防滑要求设的非连接用的防滑扣件等几种。

a.扣件的质量要求:a)扣件采用可锻铸铁制成，新扣件有生产许可证、法定检测单位的测试报告和产品质量合格证，其材质符合现行国家标准《钢管脚手架扣件》(GBl5831)的规定。

b)旧扣件使用前进行质量检查，有裂缝、变形的严禁使用，出现滑丝的螺栓必须更换。

c)采用的扣件，在螺栓拧紧扭力矩达65N。

双排落地式外脚手架计算双排落地式外脚手架是一种常用的搭建工程脚手架的方案。

它是由两排支撑立杆、横杆和斜杆组成，通过固定悬挑板和水平、垂直杆件形成一个稳定的工作平台。

在使用双排落地式外脚手架时，需要进行一些计算，以确保脚手架的稳定性和安全性。

下面将详细介绍双排落地式外脚手架的计算方法。

首先，我们需要计算支撑立杆的承载能力。

支撑立杆是双排落地式外脚手架的主要支撑结构，它承受整个脚手架及其负载的重量。

支撑立杆的承载能力可以通过计算其截面积和截面形状来确定。

其次，我们需要计算横杆的长度和负载能力。

横杆是连接两排支撑立杆的重要结构，需要具备足够的长度和承载能力，以保证整个脚手架的稳定性。

横杆的长度可以通过计算工作平台的长度和悬挑板的长度之和来确定。

横杆的负载能力可以通过计算其截面积和材质的抗弯能力来确定。

然后，我们需要计算斜杆的长度和角度。

斜杆是连接支撑立杆和横杆的结构，可以增加脚手架的稳定性和承载能力。

斜杆的长度可以通过计算支撑立杆和横杆之间的距离来确定。

斜杆的角度可以通过计算其长度和高度的比值来确定，通常建议角度保持在45度左右。

接下来，我们需要计算悬挑板的长度和宽度。

悬挑板是工作平台的组成部分，需要具备足够的长度和宽度，以满足施工人员的工作需求。

悬挑板的长度可以根据工作平台的长度确定。

悬挑板的宽度可以通过计算所需的工作空间来确定。

最后，我们需要计算脚手架的整体稳定性。

脚手架的稳定性取决于其整体结构和各个部件的承载能力。

在计算脚手架的稳定性时，需要考虑脚手架的高度、支撑立杆的间距和地面的稳定性等因素。

通常，脚手架的高度不宜超过其宽度的3倍，并且脚手架的底部应固定在坚实的地面上。

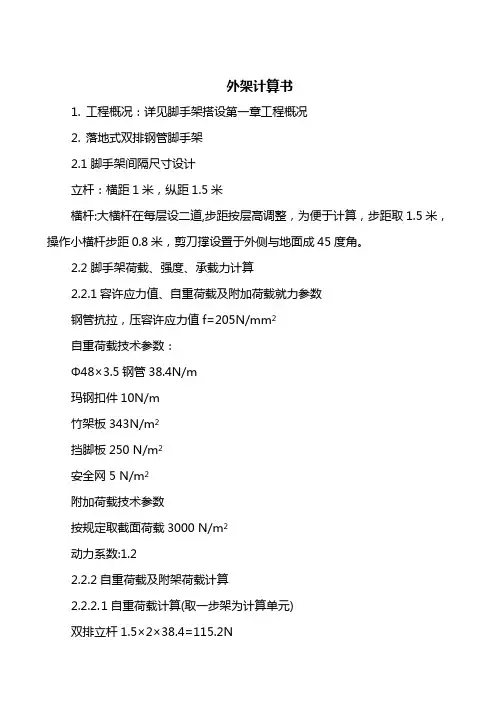

外架计算书1.工程概况：详见脚手架搭设第一章工程概况2.落地式双排钢管脚手架2.1脚手架间隔尺寸设计立杆：横距1米，纵距1.5米横杆:大横杆在每层设二道,步距按层高调整，为便于计算，步距取1.5米，操作小横杆步距0.8米，剪刀撑设置于外侧与地面成45度角。

2.2脚手架荷载、强度、承载力计算2.2.1容许应力值、自重荷载及附加荷载就力参数钢管抗拉，压容许应力值f=205N/mm2自重荷载技术参数：Φ48×3.5钢管38.4N/m玛钢扣件10N/m竹架板343N/m2挡脚板250 N/m2安全网5 N/m2附加荷载技术参数按规定取截面荷载3000 N/m2动力系数:1.22.2.2自重荷载及附架荷载计算1自重荷载计算(取一步架为计算单元)双排立杆1.5×2×38.4=115.2N大横杆1.5×2×38.4=115.2N小横杆(1+0.3)×2×38.4=99.84N剪力撑2×3804×√1.52+1.52=163N扣件8×10=80N竹架板1.5×1×343=514.5N密目安全网1.5×1.5×5=11.25N挡脚板250×0.3×1.5=112.5N5层10步架自重荷载(竹架板按三层计算)∑Q=(115.2+115.2+99.84+163.0+80+11.25+112.5)×10+514.5×3=8513.4N2.2.2.2附加荷载计算(按2个施工层同时施工)P=1.5×1×2×3000=9000N2.2.3立杆整体稳定性计算1计算公式nN=1.2Ngk/k1+1.4∑Nqiki=1N≤δA(f c－σw) σw=M W/WM W=1.4wkh2/10 qwk=wklw k=0.7usuzw0N——所计算力柱范围内的这里轴必压力设计值k1——高度调整系数（查表取k1=1）。

落地式双排脚手架计算书计算依据：1、J GJ130—20012、施工手册3、J GJ80—91二、条件：双排脚手架采用密目网全封闭，搭设高度H=23米，立杆横距b（架宽）=1.2米，立杆纵距L=1.5米，大横杆步距h=0.9米，铺下脚手板2层，施工荷载Qk=2KN/㎡（装修架）连墙杆布置为两步三跨，计算脚手架整体稳定性，及扣件承载力，连墙杆计算；本工程采用外径48mm，壁厚3.5mm的焊钢管其力学特征如下：1、A —立杆截面面积为4.89cm2I —惯性矩为12.19cm4W —截面模量为5.08cm3i —回转半径i为1.58cm钢管—3.84kg/mf —钢材抗压强度为205N/ mm2三、计算立杆的整体稳定：1、按组合风荷载时验算公式N/ΦA +Mw/W≤f（1）N —组合风荷载的轴向力公式N=1.2（N G1k+N G2K）+0.85×1.4∑N QK（2）Mw —风荷载产生的弯矩公式Mw=0.85×1.4MwkW=截面模量5.08 cm3（3）计算N①N G1k（一步一纵距自重×全高）双排脚手架步距 1.8米，立杆纵距 1.5米，查表3得每米立杆承受的结构g k=0.1248KN/m，但在每步中间均增加一道护身栏杆，脚手架全高23米折合H/h=23/1.8=13步求N G1k=0.1248×13+0.0015×8+0.0384×1.5×8=2.0952KN（为外侧立杆的承重）②N G2k=机配件自重产生的轴向力脚手板自重0.35KN/㎡密目网自重0.003 KN/㎡扣件自重0.132KN/个挡脚板自重0.08KN/m栏杆+挡脚板自重0.14KN/m钢管自重0.0384KN/ma、手板长度为立杆纵距，宽度为b架宽满铺，铺设2层，计算式:b×1.5×0.35×2=1.2×1.5×0.35×2=1.26KNb、小横杆及扣件：由于铺脚手板所以还要在原有小横杆中间再加1根计算式：小横杆×小横杆自重+扣件数×单个重=0.6×0.0384×2+2×0.132=0.073KNc、挡脚板：2层作业层设置挡脚板，计算时用2层×立杆纵距L×挡脚板自重计算式：2×1.5×0.08=0.24KNd、密目网计算式：23×0.003×1.5=1.035KN求N G2K=1.26+0.73+0.24+1.035=2.61KN③N QK（施工荷载）N QK=2KN/㎡×1.5×1.2/2=1.8KN③各值代入公式求NN=1.2（N G1k+N G2K）+1.4∑N QK=1.2（2.0952+2.61）+1.4×1.8=8.2KN（4）求A=单根立根截面=4.89cm2=489mm2（5）求Φ①先计算入=kuh/ii=1.58㎝k=1.155u=计算长度系数为1.55h=1.8米=180cm代入公式：入=1.155×1.55×180/1.58=204查附表4，求Φ当入=204时，Φ=0.174（6）计算轴力N产生的应力N/ΦA已求N=8.2KN=8200N则N/ΦA=8200/0.174×489=96.3N/mm2（7）计算风荷载产生的应力Mw/WMw=0.85×1.4Wk·L·h2/10Wk=0.7us ×uz×W① us （体型系数），本工程为框架us=1.3Φ，Φ为密目网挡风系数Φ=0.4，则us=1.3Φ=1.3×0.4=0.52② uz （风压高度变化系数）按郊区（B类）20m高取值，查表2得uz=1.25W（基本风压）取0.35KN/㎡求Wk=0.7×0.52×1.25×0.35=0.15925L（脚手架立杆纵距）=1.5米h（步距）=1.8米求Mw=0.85×1.4×Wk·L·h/10=0.85×1.4×0.15925×1.5×1.82/10=0.92KN·m=92000N·㎜即Mw/W=92000/5080=18.11N㎜2立杆轴力与风荷载叠加N/ΦA+Mw/W=96.3+18.11=115N/㎜2＜f=205N/㎜2结论：立杆安全。

落地式脚手架工程方案计算书工程名称：演示工程施工单位：山西宏厦建筑工程有限公司编制人：张某某审核人：日期：目录一、编制依据 (2)二、工程参数 (2)三、横向水平杆（小横杆）验算 (3)四、纵向水平杆(大横杆)验算 (5)五、扣件抗滑承载力验算 (5)六、立杆的稳定性计算 (6)七、脚手架搭设高度计算 (9)八、连墙件计算 (10)九、立杆地基承载力计算 (11)一、编制依据1、工程施工图纸及现场概况2、《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-20113、《建筑施工安全检查标准》JGJ59-20114、《混凝土结构工程施工质量验收规范》GB50204-20155、《混凝土结构设计规范》GB50010-20106、《建筑结构荷载规范》GB50009-20127、《建筑地基基础设计规范》GB50007-20118、《建筑施工高处作业安全技术规范》JGJ80-20169、《危险性较大的分部分项工程安全管理办法》建质[2009]87号文二、工程参数18002001050三、横向水平杆（小横杆）验算《建筑施工扣件式钢管脚手架安全技术规范》规定:“当使用冲压钢脚手板、木脚手板、竹串片脚手板时，纵向水平杆应作为横向水平杆的支座，用直角扣件固定在立杆上。
