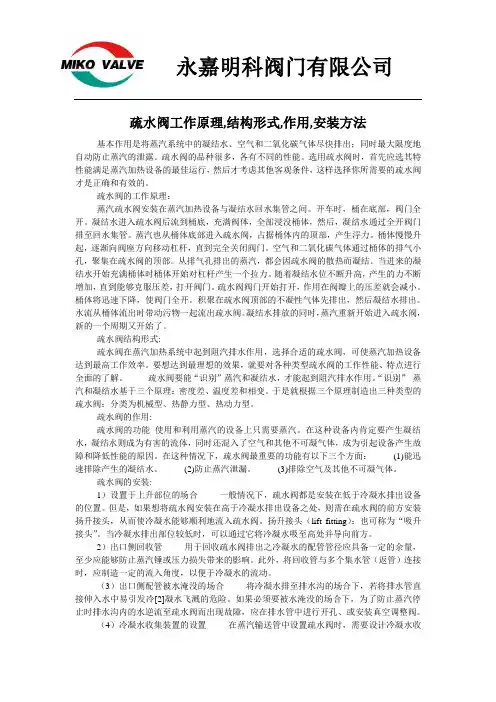

疏水阀工作原理,结构形式,作用,安装方法
疏水阀工作原理,结构形式,作用,安装方法基本作用是将蒸汽系统中的凝结水、空气和二氧化碳气体尽快排出；同时最大限度地自动防止蒸汽的泄露。
疏水阀的品种很多，各有不同的性能。
选用疏水阀时，首先应选其特性能满足蒸汽加热设备的最佳运行，然后才考虑其他客观条件，这样选择你所需要的疏水阀才是正确和有效的。
疏水阀的工作原理：蒸汽疏水阀安装在蒸汽加热设备与凝结水回水集管之间。
开车时，桶在底部，阀门全开。
凝结水进入疏水阀后流到桶底，充满阀体，全部浸没桶体，然后，凝结水通过全开阀门排至回水集管。
蒸汽也从桶体底部进入疏水阀，占据桶体内的顶部，产生浮力。
桶体慢慢升起，逐渐向阀座方向移动杠杆，直到完全关闭阀门。
空气和二氧化碳气体通过桶体的排气小孔，聚集在疏水阀的顶部。
从排气孔排出的蒸汽，都会因疏水阀的散热而凝结。
当进来的凝结水开始充满桶体时桶体开始对杠杆产生一个拉力。
随着凝结水位不断升高，产生的力不断增加，直到能够克服压差，打开阀门。
疏水阀阀门开始打开，作用在阀瓣上的压差就会减小。
桶体将迅速下降，使阀门全开。
积聚在疏水阀顶部的不凝性气体先排出，然后凝结水排出。
水流从桶体流出时带动污物一起流出疏水阀。
凝结水排放的同时，蒸汽重新开始进入疏水阀，新的一个周期又开始了。
疏水阀结构形式:疏水阀在蒸汽加热系统中起到阻汽排水作用，选择合适的疏水阀，可使蒸汽加热设备达到最高工作效率。
要想达到最理想的效果，就要对各种类型疏水阀的工作性能、特点进行全面的了解。
疏水阀要能“识别”蒸汽和凝结水，才能起到阻汽排水作用。
“识别”蒸汽和凝结水基于三个原理：密度差、温度差和相变。
于是就根据三个原理制造出三种类型的疏水阀：分类为机械型、热静力型、热动力型。
疏水阀的作用:疏水阀的功能使用和利用蒸汽的设备上只需要蒸汽。
在这种设备内肯定要产生凝结水，凝结水则成为有害的流体，同时还混入了空气和其他不可凝气体，成为引起设备产生故障和降低性能的原因。
在这种情况下，疏水阀最重要的功能有以下三个方面：(1)能迅速排除产生的凝结水。
疏水阀的工作原理与应用领域
疏水阀的工作原理与应用领域最近一个辽宁盘锦的我司合伙人牵线介绍的一个化工厂项目中，甲方着重提到了关于疏水阀的问题，其实疏水阀是工业流体系统中不可或缺的组件，主要用于自动排除管道、容器或设备中的凝结水和不凝结气体，同时防止蒸汽或有用气体的泄漏。
北高科阀门提醒您疏水阀的工作原理基于多种物理原理，包括密度差、温度差和相变等。
工作原理1.机械型疏水阀：利用凝结水与蒸汽的密度差，通过凝结水液位变化，使浮子升降带动阀瓣开启或关闭，达到阻汽排水目的。
2.热静力型疏水阀：这类疏水阀是利用蒸汽和凝结水的温差引起感温元件的变形或膨胀带动阀心启闭阀门。
3.热动力型疏水阀：根据相变原理，靠蒸汽和凝结水通过时的流速和体积变化的不同热力学原理，使阀片上下产生不同压差，驱动阀片开关阀门。
应用领域1.蒸汽系统：疏水阀在蒸汽系统中排除蒸汽管道中产生的凝结水，防止水锤现象的发生，确保系统安全高效运行。
2.加热系统：在加热系统中，疏水阀排除加热设备中积聚的凝结水，确保加热效果和系统的稳定性。
3.冷却系统：在冷却系统中，疏水阀能够排出冷凝水，防止管道堵塞和腐蚀。
4.空调系统：在空调系统中，疏水阀用于排除冷凝水，确保空调设备的正常运行。
北高科阀门的合伙人招募计划长期开展中，如果您在您当地或者某个工业园区有一些较好的人脉资源欢迎成为我司合伙人，合作共赢。
加☆☆号北高科阀门5.石化行业：在石油化工行业，疏水阀用于排除工艺流程中的凝结水和不凝结气体，保持工艺流程的稳定和安全。
6.食品与饮料加工：在食品与饮料加工过程中，疏水阀用于确保生产线设备的高效热交换，防止产品受到温度波动的影响。
7.制药行业：在制药工业中，疏水阀用于维持洁净的蒸汽和冷凝水系统，确保药物生产的质量和环境的稳定性。
总结疏水阀的正确选择和安装对于确保整个系统的高效和安全至关重要。
不同类型的疏水阀适用于不同的工况条件，因此在选择疏水阀时，必须考虑其工作原理、性能特点以及应用环境的具体要求。
蒸汽疏水阀工作原理图
蒸汽疏水阀工作原理图
蒸汽疏水阀是一种用于排除管道中的凝结水和冷凝物的装置。
它可以防止凝结水和冷凝物积聚在管道中，避免管道堵塞和损坏。
蒸汽疏水阀的工作原理如下：
1. 自动关闭阀门：当管道中的凝结水和冷凝物积聚到一定程度时，会产生一定的压力。
蒸汽疏水阀内部的温度敏感元件会感应到这一压力变化，从而使阀门自动关闭。
这个过程能够确保凝结水和冷凝物无法再进入管道。
2. 排除凝结水：当蒸汽疏水阀关闭后，其中的凝结水和冷凝物会被积聚在阀门下方的集水器中。
集水器的设计可以分离凝结水和蒸汽，确保管道中只有干燥的蒸汽通过。
3. 自动排除凝结水：当集水器中的凝结水积聚到一定程度时，会产生一定的液位压力。
蒸汽疏水阀内部的浮球装置会感应到这一液位压力的变化，并通过浮球驱动排水阀门的开启。
这个过程能够自动、周期性地将凝结水排除出阀体。
总的来说，蒸汽疏水阀通过自动控制阀门的开闭和排水阀门的开启来实现凝结水和冷凝物的排除，从而保证管道的正常运行。
蒸汽疏水阀工作原理
蒸汽疏水阀工作原理蒸汽品质的高低对蒸汽系统的性能起到很关键的作用，高品质的蒸汽是蒸汽系统高效率的保证.蒸汽按来源的不同会存在不同的情况，优质的饱和蒸汽，含水的湿蒸汽，或是不适宜直接使用的过热蒸汽。
优质的饱和蒸汽是最好的加热载体，是工业生产中理想的热能载体。
什么是显热热量的增减使物质的状态不发生变化，只不过是使温度发生了变化，这种热称为显热。
什么是潜热相变过程中，温度保持不变，而物质的状态发生了变化，此时物质吸收和放出的热量叫潜热。
饱和蒸汽：干饱和蒸汽和湿饱和蒸汽的统称。
干饱和蒸汽：不含水分子的饱和蒸汽叫干饱和蒸汽。
湿饱和蒸汽：含有水分子的饱和蒸汽叫湿饱和蒸汽。
过热蒸汽：若在等压下继续加热干饱和蒸汽，蒸汽温度便会逐渐升高，比容也将逐渐增大，蒸汽的温度将高于蒸汽压力相对应的饱和温度，称之为过热蒸汽。
闪蒸蒸汽：热冷凝水由于压差而再次蒸发所形成蒸汽，我们称之为闪蒸汽。
湿蒸汽因其含有水分，会影响设备换热，形成水锤对设备和管路产生伤害。
而过热蒸汽更加是不适宜直接使用的蒸汽.蒸汽加热主要利用的是蒸汽冷凝放出的汽化潜热能，而蒸汽过热时，在进入换热器后必须首先冷却放出显热，变为饱和蒸汽后才能进入冷凝放热过程，但冷却放热过程的换热系数只有冷凝放热的百分之一，这势必就会使换热速度下降，并损失了换热器相当部分的换热面积，使换热设备不能达到额定功率。
什么是临界温度在水的相变过程中，水和水蒸汽两相平衡共存状态的系统叫饱和，这种饱和状态存在着一个临界点，这个临界点的温度称为临界温度，其数值为374.15℃。
什么临界压力临界点的压力称临界压力，其数值为22.12MPa。
什么是表压以大气压力为基准（作为0）测量出来的压力称为表压。
什么是绝对压力以绝对真空压力为基准（规定为0）测量的压力称为绝对压力。
表压和绝对压力的关系绝对压力为表压和大气压力之和。
表压为绝对压力和大气压力之差。
什么是蒸汽疏水阀GB12247《蒸汽疏水阀分类》定义为蒸汽疏水阀：是从贮有蒸汽的密闭容器内自动排除凝结水，同时保持不泄漏新鲜蒸汽的一种自动控制装置，在必要时也允许蒸汽按预定的流量通过。

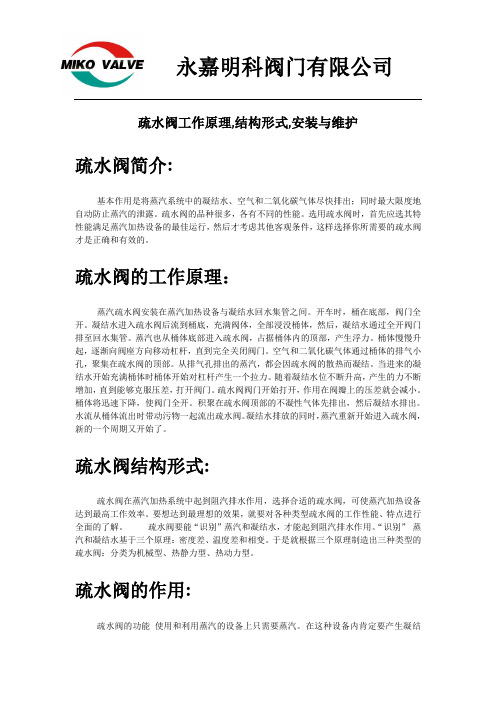

疏水阀工作原理,结构形式,安装与维护永嘉明科阀门有限公司.
疏水阀工作原理,结构形式,安装与维护疏水阀简介:基本作用是将蒸汽系统中的凝结水、空气和二氧化碳气体尽快排出；同时最大限度地自动防止蒸汽的泄露。
疏水阀的品种很多，各有不同的性能。
选用疏水阀时，首先应选其特性能满足蒸汽加热设备的最佳运行，然后才考虑其他客观条件，这样选择你所需要的疏水阀才是正确和有效的。
疏水阀的工作原理：蒸汽疏水阀安装在蒸汽加热设备与凝结水回水集管之间。
开车时，桶在底部，阀门全开。
凝结水进入疏水阀后流到桶底，充满阀体，全部浸没桶体，然后，凝结水通过全开阀门排至回水集管。
蒸汽也从桶体底部进入疏水阀，占据桶体内的顶部，产生浮力。
桶体慢慢升起，逐渐向阀座方向移动杠杆，直到完全关闭阀门。
空气和二氧化碳气体通过桶体的排气小孔，聚集在疏水阀的顶部。
从排气孔排出的蒸汽，都会因疏水阀的散热而凝结。
当进来的凝结水开始充满桶体时桶体开始对杠杆产生一个拉力。
随着凝结水位不断升高，产生的力不断增加，直到能够克服压差，打开阀门。
疏水阀阀门开始打开，作用在阀瓣上的压差就会减小。
桶体将迅速下降，使阀门全开。
积聚在疏水阀顶部的不凝性气体先排出，然后凝结水排出。
水流从桶体流出时带动污物一起流出疏水阀。
凝结水排放的同时，蒸汽重新开始进入疏水阀，新的一个周期又开始了。
疏水阀结构形式:疏水阀在蒸汽加热系统中起到阻汽排水作用，选择合适的疏水阀，可使蒸汽加热设备达到最高工作效率。
要想达到最理想的效果，就要对各种类型疏水阀的工作性能、特点进行全面的了解。
疏水阀要能“识别”蒸汽和凝结水，才能起到阻汽排水作用。
“识别”蒸汽和凝结水基于三个原理：密度差、温度差和相变。
于是就根据三个原理制造出三种类型的疏水阀：分类为机械型、热静力型、热动力型。
疏水阀的作用:疏水阀的功能使用和利用蒸汽的设备上只需要蒸汽。
在这种设备内肯定要产生凝结水，凝结水则成为有害的流体，同时还混入了空气和其他不可凝气体，成为引起设备产生故障和降低性能的原因。
在这种情况下，疏水阀最重要的功能有以下三个方面：(1)能迅速排除产生的凝结水。
疏水阀的作用及原理
疏水阀的作用及原理
疏水阀是一种用于排除管道中凝结水和不凝结水的装置，其作用是确保管道内
部的正常运行。
疏水阀的原理是利用水蒸气和水的密度差异，通过自动调节阀芯的位置，实现排水和保证蒸汽的正常排放。
疏水阀的作用主要有两个方面，一是排水，二是节能。
首先，疏水阀可以排除
管道中的凝结水和不凝结水，避免水锤现象的发生，保证管道系统的正常运行。
其次，疏水阀可以有效地排除管道中的凝结水和不凝结水，减少管道系统的热损失，提高系统的能效。
疏水阀的原理是基于水蒸气和水的密度差异。
在管道中，热水蒸气和冷凝水同
时存在，由于水蒸气的密度小于水，所以疏水阀可以通过自动调节阀芯的位置，实现排水和保证蒸汽的正常排放。
具体来说，当管道中的热水蒸气遇冷凝水时，由于密度差异，热水蒸气会上升，而冷凝水则会下沉，疏水阀通过自动调节阀芯的位置，可以将冷凝水排出管道，同时保证热水蒸气的正常排放。
疏水阀的工作原理可以分为三个步骤，首先是感应，当管道中的热水蒸气遇冷
凝水时，疏水阀会感应到水蒸气和水的密度差异；其次是排水，疏水阀会自动调节阀芯的位置，将冷凝水排出管道；最后是保证蒸汽的正常排放，疏水阀可以确保热水蒸气的正常排放，保证管道系统的正常运行。
总的来说，疏水阀的作用是排水和节能，其原理是基于水蒸气和水的密度差异，通过自动调节阀芯的位置，实现排水和保证蒸汽的正常排放。
疏水阀在管道系统中起着至关重要的作用，可以保证管道系统的正常运行，减少能源损失，提高系统的能效。
自动疏水阀原理
自动疏水阀原理
自动疏水阀的工作原理主要基于几个关键因素：温度差、密度差和相变。
这些原理使得疏水阀能够自动识别蒸汽和凝结水，并根据这些差异来调节阀门的开启或关闭，从而实现自动排除凝结水和不凝性气体的目的。
1、温度差：疏水阀利用蒸汽和凝结水之间的温度差异来工作。
当蒸汽进入设备后，会迅速冷却并凝结成水。
由于蒸汽和凝结水的温度不同，疏水阀能够通过检测这种温度差异来判断是否需要排放凝结水。
2、密度差：蒸汽和凝结水的密度也不同。
在蒸汽变为凝结水的过程中，其密度会增加。
疏水阀利用这一密度差异来控制阀门的开启和关闭。
当凝结水的密度增加到一定程度时，疏水阀会自动开启，允许凝结水排出；而当蒸汽的密度降低时，疏水阀则会关闭，防止蒸汽泄漏。
3、相变：疏水阀还利用蒸汽和凝结水之间的相变特性。
蒸汽在加热过程中会凝结成水，这一过程涉及到相态的变化。
疏水阀通过检测这种相变来判断是否需要排放凝结水。
例如，自由浮球式蒸汽疏水阀就是利用浮力原理，通过浮球随凝结水量的变化而升降，自动调节阀座孔的开度，连续排放凝结水。
蒸汽疏水阀
蒸汽疏水阀蒸汽疏水阀是一种在蒸汽系统中使用的重要设备，它的作用是在蒸汽管道中疏水，保证蒸汽系统的正常运行。
本文将对蒸汽疏水阀的工作原理、分类、选择与维护进行详细介绍。
一、工作原理蒸汽疏水阀主要通过调节压力来控制疏水流量。
当蒸汽进入蒸汽疏水阀时，压力将作用于阀芯，并与弹簧压力相平衡，使阀芯保持关闭状态。
当蒸汽管道中积聚了一定量的冷凝水时，冷凝水将进入疏水器，并通过疏水器进行排放。
这将导致蒸汽压力下降，使得阀芯受到冷凝水的推力超过弹簧压力，阀芯打开，冷凝水被排放出去。
一旦疏水排放完毕，蒸汽压力将再次升高，阀芯封闭，阻止蒸汽的进一步排放。
二、分类根据蒸汽疏水阀的工作原理和结构特点，可以将其分为浮球式蒸汽疏水阀、疏水孔式蒸汽疏水阀和漏斗式蒸汽疏水阀三类。
1. 浮球式蒸汽疏水阀浮球式蒸汽疏水阀通过浮球的上下浮动来实现疏水功能。
当冷凝水积聚到一定程度时，浮球受到水的浮力，上浮打开阀门，冷凝水被疏水阀排放。
当冷凝水排放完毕后，浮球下沉，阀门关闭，阻止蒸汽的进一步排放。
浮球式蒸汽疏水阀结构简单，可靠性高。
2. 疏水孔式蒸汽疏水阀疏水孔式蒸汽疏水阀通过调整阀芯的位置来控制冷凝水的排放。
当冷凝水堆积到一定程度时，阀芯被推开，冷凝水通过孔洞排放。
当冷凝水排放完毕后，阀芯回到原位，阀门关闭，停止蒸汽排放。
疏水孔式蒸汽疏水阀能够根据实际情况灵活调节冷凝水的排放量。
3. 漏斗式蒸汽疏水阀漏斗式蒸汽疏水阀通过漏斗形状结构来实现疏水功能。
漏斗内部有一个阀芯和一个浮子，当冷凝水堆积到一定高度时，浮子上浮，打开阀门，冷凝水从漏斗底部排放。
当冷凝水排放完毕后，浮子下沉，阀门关闭，停止蒸汽排放。
漏斗结构有助于防止气体侵入阀门，提高蒸汽系统的安全性。
三、选择与维护在选择蒸汽疏水阀时，需要考虑以下因素：1. 工作压力和温度：根据蒸汽系统的工作压力和温度确定所需的蒸汽疏水阀的承压能力和耐高温能力。
2. 排放量：根据冷凝水的产量和系统需求选择合适的蒸汽疏水阀排放量。
蒸汽疏水阀原理
蒸汽疏水阀原理
蒸汽疏水阀是一种常见的用于控制和排除管道中的凝结水的装置。
它的工作原理是基于热力学原理和物理特性。
蒸汽疏水阀的核心部件是由金属和弹簧组成的元件，它们通过一系列复杂的机构实现控制和操作。
当管道中存在凝结水时，凝结水和蒸汽会以不同的状态存在于管道中。
当蒸汽疏水阀的开启温度低于凝结水的温度时，阀门会保持关闭状态。
这是因为凝结水的温度相对较低，无法提供足够的热量使阀门打开。
在此状态下，凝结水会积聚在管道中，不会被排除。
当管道中的蒸汽温度超过凝结水的温度时，阀门会受到热膨胀的影响而打开。
阀门开启后，管道中的蒸汽就会通过阀门进入放水管道，并将凝结水一同排出。
这样就能够有效地控制和排除管道中的凝结水，保证系统的正常运行。
蒸汽疏水阀的工作原理是基于热膨胀和收缩的原理，依靠温度的变化来控制阀门的开启和关闭。
它能够自动地监测和处理管道中的凝结水，提高设备的效率和性能。
同时，它还能够防止凝结水对管道和设备的腐蚀和损坏，延长设备的使用寿命。
蒸汽疏水阀工作原理步骤
蒸汽疏水阀是用于蒸汽管网及设备中，能自动排出凝结水、空气及其它不凝结气体，并阻水蒸汽泄漏的阀门。
根据蒸汽疏水阀工作原理的步骤
1．蒸汽疏水阀安装在蒸汽加热设备与凝结水回水集管之间。
开车时，桶在底部，阀门全开。
凝结水进入疏水阀后流到桶底，充满阀体，全部浸没桶体，然后，凝结水通过全开阀门排至回水集管。
2．蒸汽也从桶体底部进入疏水阀，占据桶体内的顶部，产生浮力。
桶体慢慢升起，逐渐向阀座方向移动杠杆，直到完全关闭阀门。
空气和二氧化碳气体通过桶体的排气小孔，聚集在疏水阀的顶部。
从排气孔排出的蒸汽，都会因疏水阀的散热而凝结。
3．当进来的凝结水开始充满桶体时桶体开始对杠杆产生一个拉力。
随着凝结水位不断升高，产生的力不断增加，直到能够克服压差，打开阀门。
4．阀门开始打开，作用在阀瓣上的压差就会减小。
桶体将迅速下降，使阀门全开。
积聚在疏水阀顶部的不凝性气体先排出，然后凝结水排出。
水流从桶体流出时带动污物一起流出疏水阀。
凝结水排放的同时，蒸汽重新开始进入疏水阀，新的一个周期又开始了。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一、国内蒸汽疏水阀现状概述蒸汽疏水阀是用于蒸汽供热设备和蒸汽管道上，能自动地排除蒸汽使用设备和管道中的冷凝水、空气及其它不可凝结的气体，并能防止蒸汽泄漏的自动阀门。
蒸汽广泛地应用于工业生产和生活设施中，无论在蒸汽的输送管道系统，还是利用蒸汽来进行加热、干燥、保温、消毒、蒸煮、浓缩、换热、采暖、空调等工艺，过程中所产生的冷凝水都需要通过蒸汽疏水阀排除，而不允许蒸汽泄漏。
蒸汽疏水阀性能的优劣，对于蒸汽系统的正常运行，用汽设备热效率的提高及能源的合理利用等方面具有至关重要的作用。
特别是在煤、石油及天然气等一次能源日益减少的情况下，世界各国政府都将节约能源和开发新能源作为重要的国策。
而蒸汽疏水阀在蒸汽使用系统的节能方面起着不可忽视的关键作用。
据我国有关部门统计，目前全国蒸汽疏水阀拥有量约为432.4万台，大约有80%勺产品达不到现行国家标准漏汽量小于3%的要求，其泄漏率大都在10%左右，这样一台蒸汽疏水阀就耍浪费4.44吨标煤，全国正在使用的达不到现行国家标准的疏水阀就要浪费1432.33万吨标煤，折合人民币186203万元，这是一笔相当可观的数字，由此可见蒸汽疏水阀的节能作用之大，及其在国民经济发展中的地位之重要是不可等闲视之的。
随着国外能源危机的进一步加剧和现代化工业技术的迅速发展，对热能充分利用的要求日益提高，蒸汽疏水阀的研究工作在国外更是得到了广泛的开展。
国外蒸汽疏水阀生产厂家为适应现代工业的需要，研制工作更加深入，生产发展很快。
本文将结合良科公司的蒸汽疏水阀的产品系列介绍各种类型的蒸汽疏水阀和它们的适用场合。
二、各种蒸汽疏水阀的工作原理当蒸汽冷凝时，它会释放岀汽化的能量（潜热能）而形成冷凝水。
冷凝水只含有饱和温度下水所含有的能量（显热能）。
但是为了确保蒸汽系统中维持最大的热传导效率，此冷凝水必须排岀系统之外，另外从锅炉中产生的一些不凝性气体和空气以及蒸汽系统起动时管道内的空气也必须排岀蒸汽系统，但同时必须保留有用的蒸汽，这些功能就是由一种自动装置-蒸汽疏水阀来完成。
蒸汽疏水阀有各种不同的疏水方式，有些是感应密度的变化（如机械式）而动作，有些是感应温度的变化而动作排放，而有些是受通过它们的热态冷凝水本身的静压及动压之变化而感应开关的。
目前疏水阀在世界范围内，按工作原理划分，主要有三大类1、机械型蒸汽疏水阀：利用冷凝水与蒸汽之间的密度差来操作的。
机械类疏水阀的第一大类是浮球式疏水阀，目前国际上主导的产品为连杆式浮球疏水阀，其工作原理如图1所示。
疏水阀除了排水阻汽功能外，要求具有良好的排空气性能，所有的良科浮球式蒸汽疏水阀均带有热静力派空气装置TV,作为标准配置。
有些疏水阀除了排空气装置以外，还带有蒸汽汽锁释放装置，主要应用于发生蒸汽堵塞冷凝水无法到达疏水阀的场合即所谓的蒸汽汽锁情况，如使用虹吸管排除冷凝水（旋转滚筒设备）或疏水阀前有一段长管道时。
浮球式蒸汽疏水阀在冷凝水产生后立刻排出冷凝水，能够根据压力和负载的变化迅速排岀大量的冷凝水，当对于其它类型的同口径疏水阀排量大，因此它最适合于换热要求高、设备不允许积水的各种换热设备以及带自动温度控制的设备的最佳选择。
同时该类型的疏水阀岀口总是浸没在冷凝水中，具有真正意义上排水阻汽的功能。
良科可以提供各种型号的浮球式蒸汽疏水阀能满足各种制程工艺的需要。
.冷凝水到达疏水阀并2.蒸汽进入吊桶内，产 倒吊生浮力使吊桶升起，阀 门关闭，冷凝水便沿着倒吊3.倒吊桶内部的蒸汽不 断冷却并从排气孔中溢 岀，同时冷凝水进入倒 吊桶，阀门再次打开，4.倒吊桶内的排气孔不 断将空气排出至疏水阀 顶部，由于排气孔很小, 排气比较缓慢，因此常1.在起机阶段，热静力排空 装置（TV 可排岀空气，否则空气 积聚在疏水阀内会引起气锁。
2. 当冷凝水到达疏水阀，浮球升起，阀门打开，热的冷凝水 使排气阀关闭。
冷凝水以饱和 温度排出。
3. 当所有的冷凝水被排岀后， 蒸汽进入 疏水阀。
此时浮球下 降，阀门关闭。
阀芯总是低于 水位的，以防直接蒸汽泄漏。
图1浮球式蒸汽疏水阀的工作过程机械式疏水阀的另外一种主要形式为 倒吊桶疏水阀，其工作过程如图 2所示。
倒吊桶疏 水阀可以使用于高压的应用。
倒吊桶中的空气如不排除就会阻碍 疏水阀的正常工作，而倒吊桶疏 水阀的排气非常缓慢，所以对于大量空气存在的场合就需要单独的热静力排空气阀， 否则会造成 设备积水，影响传热效率。
因此通常建议安装单独的排空气阀以保证设备迅速有效的起动。
很多 倒吊桶疏水阀 需要配置一个止回阀以防止在压力突然变化或过热时失去水封 （闪蒸现象）。
水封 是保证倒吊桶疏水阀避免泄漏蒸汽的关键之一。
倒吊桶疏水阀同样在蒸汽的饱和温度下排放冷凝所有的机械式 蒸汽疏水阀 在疏水阀关闭以后，阀体内存有一定的冷凝水，因此这种疏水阀可能会受到冷冻的危害，如果安装在低温的室外环境中，阀体需要保温1.起机时，密封囊是冷的，阀门完全打开，冷的空气和冷凝水由疏水阀排出。
2.当冷凝水温度接近蒸汽饱和温度，填充液体蒸发，产生的压力作用于膜片上，克服压力，在蒸汽进入疏水阀前推动阀芯靠近阀座，关闭阀门。
3.冷凝水冷却至低于或接近于蒸汽饱和温度的设定温度，密封囊中的压力下降，阀再次打开，排放出冷凝水。
桶排出。
整个工作循环不断。
会需要安装单独的排气阀。
2、热静力式蒸汽疏水阀热静力式蒸汽疏水阀根据蒸汽和过冷态冷凝水或空气/蒸汽混合物之间的温度差来工作。
它可用于允许过冷台冷凝水存在的设备，可利用冷凝水中的显热能。
图3为压力平衡式热静力蒸汽疏水阀的工作过程，这种疏水阀有一个填充液体的不锈钢密封囊，其填充液体的蒸发温度低于饱和蒸汽温度。
选择不同的填充液体，冷凝水的排放温度不同，一般低于蒸汽饱和温度5-10度。
压力平衡式疏水阀可根据压力变化进行自动调节，其排水温度保持与饱和温度曲线一起变化。
同时该疏水阀在冷态时是常开的，排空气性能好图3热静力蒸汽疏水阀-压力平衡式疏水阀的工作过程双金属蒸汽疏水阀的工作原理是众所周知的双金属片的感温特性来工作。
其工作过程如图4所示。
双金属的工作曲线近于蒸汽饱和曲线，双金属疏水阀一般低于蒸汽饱和温度25-30度时排放冷凝水以充分利用冷凝水中的显热。
双金属疏水阀容易受背压大小的影响，背压增大将降低排放温度，增加了设备的积水量。
1.起机阶段阀门是打开的，冷凝2.热的冷凝水通过疏水阀，双金3.冷凝水冷却，双金属片组收水和空气迅速排放。
属片组被加热后膨胀，推动阀芯缩，阀门再次打开，又排放冷凝图4热静力蒸汽疏水阀-双金属式疏水阀的工作过程热静力蒸汽疏水阀的优点在于：体积小，重量轻，同时有较大的冷凝水排量，冷态时完全打开，排空气性能好，安装于室外不会受到冰冻损坏，耐水锤、腐蚀。
是伴热以及非关键蒸汽设备的理想选择。
热静力蒸汽疏水阀的缺点在于：低于蒸汽饱和温度排放冷凝水，因此不能用于要求立即排放冷凝水的加热设备，为了避免换热设备的积水，热静力疏水阀前必须安装1-2米的冷却管双金属式疏水阀对温度变化的反应相对较慢。
3、热动力蒸汽疏水阀（圆盘式蒸汽疏水阀）热动力蒸汽疏水阀（在国内又称为圆盘式疏水阀）由于其结构紧凑、原理简单、工作可靠等特点在国内外被广泛使用，甚至达到被“滥用“的程度。
热动力疏水阀的工作原理如下图所示。
它是根据低速冷凝水与高速闪蒸蒸汽之间的“动力“压差来工作，整个工作过程只有一个活动部件-不锈钢碟片，它具有良好的关紧力并可以防止冷凝水回流回设备，确保设备的最大工作效率。
图5热动力蒸汽疏水阀的工作过程1.起机时，进口压力作用于碟片下部，顶起碟片，空气和较冷的冷凝水立即排出。
2.当仅低于蒸汽温度的热冷凝水流经疏水阀时，压力降低产生闪蒸蒸汽。
高速的闪蒸蒸汽在碟片下方产生一个低压区，使碟片靠近阀座。
3.同时，集聚在碟片上方的闪蒸蒸汽也使碟片压紧阀座内环及外环。
4.由于顶盖的散热，碟片上方的闪蒸蒸汽冷凝，压力下降，碟片再次升起，排出冷凝水工作循环不断重复。
由于热动力蒸汽疏水阀的工作原理要求进入疏水阀的压力不低于一定的值，同时疏水阀的背压一般不能高于进口压力的50%（良科公司热动力疏水阀岀口背压最高可以达到80%，否则疏水阀将不能正常工作。
另外，热动力疏水阀为间歇式排放。
因此，热动力疏水阀一般不能使用于对加热效率高同时带有温度控制设备的换热器的应用。
热动力疏水阀一般应用于定压系统的冷凝水排放，如蒸汽主管道、拌热管线、压烫机等的应用。
热动力疏水阀在关闭过程中，阀芯和阀座之间有强烈的冲击，如果阀芯和阀座的材质选择不当、加工处理不合理，很容易造成阀芯和阀座的磨损，大大降低疏水阀的使用寿命。
良科公司的热动力疏水阀的阀芯和阀座采用特殊的材质并经过严格的热处理，同时在具有独特的三孔式冷凝水岀口，确保碟片在关闭过程的平稳工作，避免不均匀磨损，提高使用寿命。
总的来说，热动力疏水阀具有体积小、重量轻，自动运行于其工作压力范围，无须调节，可用于高压和过热系统中，不受水锤和冰冻的损坏，可任意方向安装，仅有一个运动部件，使用寿命长，维修简单，可广泛使用于定压的冷凝水排放。
热动力疏水阀的确定在于无法用于过低进口压力或过高背压的场合，排空气性能较差，但使用带防气阻碟片可有效排除空气。
三、蒸汽疏水阀的选型由于各种型式的蒸汽疏水阀各有不同的优缺点和不同的适用条件，因此多年以来各种型式的蒸汽疏水阀长期并存，应用于蒸汽系统的各种设备中，没有一种万能的疏水阀。
如从工作原理来看，浮球式蒸汽疏水阀几乎可用于每一种应用中，但事实上并非如此，在安装空间较小的蒸汽主管上通常安装热动力型蒸汽疏水阀，而对于要求过冷态排水以充分利用冷凝水中显热的应用中，浮球式疏水阀则是不合适的。
蒸汽疏水阀的简单技术使得用户常尝试用一种疏水阀满足所有的要求，譬如只用浮球式疏水阀，但应用要求以及设备性能的不同意味着一种疏水阀不可能满足所有的应用，否则就会影响整个系统的效率。
除以上因素外，我们同时应考虑其它因素，如环境温度是否会低于零度？冷冻会对疏水阀造成一定的损害，尤其是黄铜或铸铁材质的疏水阀。
系统中是否存在严重振动影响疏水阀的工作？起机/运行阶段系统中会存在多少空气？图6给出了应用于蒸汽系统中的一般疏水阀选型图表，这里提供了两种方案以利于选择，伴热线和AHUFT(I&-AV)BP㈣TD(BPJFT BP BP［囱厲诃(TD) (SFl.lTD(BP)BP BP(FT.IFT(I^AV)FT岸p)但第一种方案总是第一选择（括号内为第二选择）蒸汽疏水阀选型图表葩面板图6蒸汽疏水阀的选型指南FT-浮球式疏水阀BP-压力平衡式疏水阀TD-热动力疏水阀SM-双金属疏水阀IB -倒吊桶疏水阀AV-自动排空气阀四、蒸汽疏水阀的安装在选择了正确的疏水阀的型号和口径以后，正确的安装能确保疏水阀最有效的工作。
