AutoCAD 2004教程

南通培訓中心數控銑削教材
一：基本知識與基本操作
1.4 工具欄簡介 1.4.3 工具欄常用工具條名稱，功能： 1), 性質: 顯示圖元的 顏色, 線型, 厚度 2), 物件鎖點: 顯示所有的鎖點類型 3), 查詢: 查詢距離﹑面積﹑點的坐標 4), 修改: 顯示修改菜單中常用的修改命令 5), 圖層: 顯示圖元的圖層及圖層狀態的控制 6), 標注: 所有的標注命令 及標注型式的修改 7), 標准: 顯示一些常用的 命令 8), 繪圖﹕顯示繪圖菜單中一 些常用的2D繪圖 命令
一：基本知識與基本操作
1.7 繪圖輔助功能 1.7.1 使用栅格和捕捉 栅格和捕捉開關 F9 栅格間距和捕捉
間距設置 F7
使用極座標捕捉
南通培訓中心數控銑削教材
一：基本知識與基本操作
1.7 繪圖輔助功能 1.7.2 正交模式 正交模式可以限制光标在当前的水平轴向和竖直轴向的移动. 如果正交模式处于打开状态，那么直线将会被限制在0 、9 0 、 1 8 0 或2 7 0 度方向上
南通培訓中心數控銑削教材
一：基本知識與基本操作
1.4 工具欄簡介 1.4.6 修改與自定義快速鍵： 打開工具列的對話框后選擇一個工具按鈕可顯示其性質.
選擇種類 指定新的 快速鍵
選擇指令
南通培訓中心數控銑削教材
一：基本知識與基本操作
1.5 圖形文件管理 1.5.1 AUTO CAD的訪問命令的執行有三種途徑﹕
剪切 切斷于點 倒角
炸開
6), 性質工具欄
顏色 線型 線寬
南通培訓中心數控銑削教材
一：基本知識與基本操作
1.4 工具欄簡介 1.4.4 工具欄的調用與關閉： 1)選擇菜單欄中的檢視→工具列 2)快捷命令: TO 在工具欄上按 鼠標右鍵﹕ 勾選此處打開 取消勾選關閉

椭圆另一轴 的半轴长度 主轴的第 一个端点 椭圆主轴 的端点 另一个轴的 半轴长度
椭圆中心点
主轴的第 二个端点
AutoCAD 2004 中文版教程 2.7 画正多边形
___________________________
正多边形：每条边的长度相等，且所有邻边所形成的夹角均 相等。 三种绘制方法：1）圆内接法； 2）圆外切法；
2.2.5 切点、切点、半径法：在已经给出了两条直线(或者两 个圆、或者直线和圆或圆弧等)和圆半径的情况下，确定惟一 的一个圆与已给出的两条直线(或者两个圆、或者直线和圆或 圆弧等)相切，且圆的半径为指定的值。 2.2.6 三个切点法：在已给出了3条直线(或者圆或圆弧或他们 的组合等)的情况下，可以确定惟一的圆与3条直线(或者圆或 圆弧或他们的组合等)相切。
AutoCAD 2004 中文版教程
___________________________
A O O O 指定圆心和半径 B O O A 指定 3 点 l 指定两个相切对象和半径 B l 指定 3 个相切对象 指定圆心和直径 A 指定两点
A
AutoCAD 2004 中文版教程
___________________________
___________________________
2.2 画圆 2.2.1 圆心半径法：先确定圆心位置，然后指定圆的半径。
2.2.2 圆心直径法：先确定圆心位置，然后指定圆的直径。 2.2.3 以两点为直径画圆：利用所给出的两点来确定圆的直 径，一旦直径的位置确定，则惟一的圆也就是确定了。 2.2.4 三点法画圆：利用给出的圆周上的三个点来确定惟一 的圆。
2.8.3 实时缩放：简单理解为动态的缩小或放大。视图/缩放/ 实时 2.8.4 实时平移：简单理解为动态的移动图形。视图/平移/实 时 2.8.5 显示前一视图：只有在进行过视图的操作（ 如缩放、 平移等）后才有效，使用此命令可快速回到前一个视图。视 图/缩放/上一个

第1章 AutoCAD 2004基本使用方法
1.1.2菜单栏
和其他应用程序一样，菜单栏是 重要的组件之一，其中包括 11 个 主菜单，在每个主菜单中又包含 了多个子命令，执行其中的命令 可实现相应的操作。由于菜单是 由菜单文件定义的，用户除了使 用默认的菜单外，还可以自行修 改或设计适合于自己的菜单文件。
标准线型库中对于虚线的短划和间隙、中心线的长划和短 划、间隔等线型规格是按照绘图单位决定的。当画一幅大 图时，上述线型的短划、长划和间隔会太小，此时需改变 线型比例来达到满意的结果。使用 Ltscale 命令可以改变 当前线型比例。 AutoCAD 还允许用户根据需要定义新的线 型。
第1章 AutoCAD 2004基本使用方法
1.1.7快捷菜单
AutoCAD提供有捕捉对象、与当前 操作对应的快捷菜单，通过执行这 些菜单，可快速完成相应的操作任 务。 如果需要使用快捷菜单时，可在绘 图区域的空白区域右击或者按住 Shift 键、 Ctrl 键右击鼠标，都将会 弹出相应的快捷菜单。
图1－12快捷菜单
第1章 AutoCAD 2004基本使用方法
1.4.1.2 用户坐标系
为了更好地辅助绘图，用户经常需要修改坐标系的原点 和方向，AutoCAD提供了可变的用户坐标系以方便用户 绘图。为了帮助用户直观地看到用户坐标系，AutoCAD 默认地在图形窗口左下角处显示坐标系图标，此时用户 坐标系和世界坐标系重合。
第1章 AutoCAD 2004基本使用方法
7．“草图”选 项卡
第1章 AutoCAD 2004基本使用方法
8．“选择”选项 卡
第1章 AutoCAD 2004基本使用方法
9．“配置”选项 卡
第1章 AutoCAD 2004基本使用方法

2.2.3 弧心（C）、起点、角度（A） ARC 指定圆弧的起点或 [圆心(C)]: C 指定圆弧的圆心: 在屏幕上点取一点 指定圆弧的起点: 在屏幕上点取一点 指定圆弧的端点或 [角度(A)/弦长(L)]: A 指定包含角: 输入角度 回车
以上仅列出了 3 种绘制圆绘的方法,其余画弧方式与之类似。
11、辅助工具栏
⑩
2、如何添加常用工具栏
11
在单【视图】菜单中【工具栏】如右图所示的对话框，然后跟自己的需要进行选 择。
1

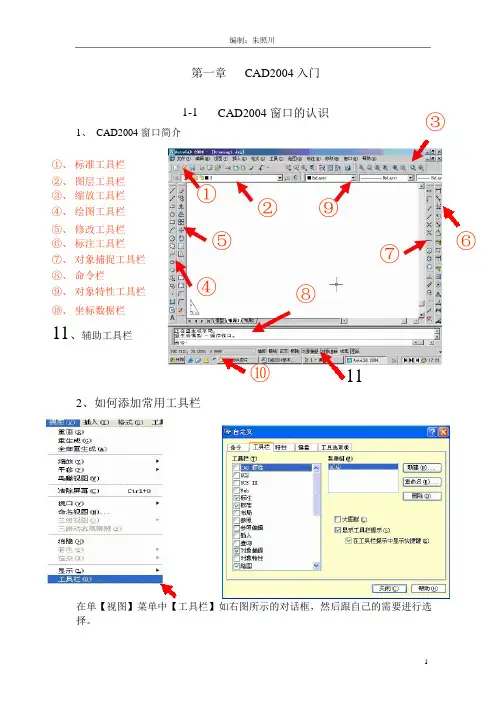

车体部 CAD 平面基本操作培训教材
1-2
CAD2004 入门实例
这一节我们将通过一个入门实例来说明 CAD2004 的工作过程 步骤如下： 1、画直线 单击绘图工具栏【直线】 Line 指定第一点：取点 1 指定下一点或[放弃（U）]：@0,-10（即取点 1） 指定下一点或[放弃（U）]：@-10,0（即取点 2） 指定下一点或[放弃（U）]：@0,-10（即取点 3）
指定圆弧的第二点或[圆心（C）或端点（E）]：（输入 E 回车）
指定圆弧的端点：（点取 9） 指定圆弧的圆心或[角度（A）或方向（D）或半径（R）：（输入 A回车） 指定包含角：（输入 180 3、画圆 单击绘图工具栏【圆】 CIRCLE 指定的圆心或[三点（3P）/二点（2P）/相切、相切、半径(T)]：（取点 9） 指定圆的半径或[直径（D）]：（输入 5 完成画圆命令，图形画好。 回车） 回车）
A B C
2.2.2 起点、弧心（C）、角度（A）、 arc 指定圆弧的起点或 [圆心(C)]: 在屏幕上点取一点 指定圆弧的第二个点或 [圆心(C)/端点(E)]: （输入 C 指定圆弧的圆心: 点取圆心 指定圆弧的端点或 [角度(A)/弦长(L)]:（输入 A 指定包含角:（输入角度 回车） 回车） 回车）
