建筑施工图审查中容易混淆的错误问题

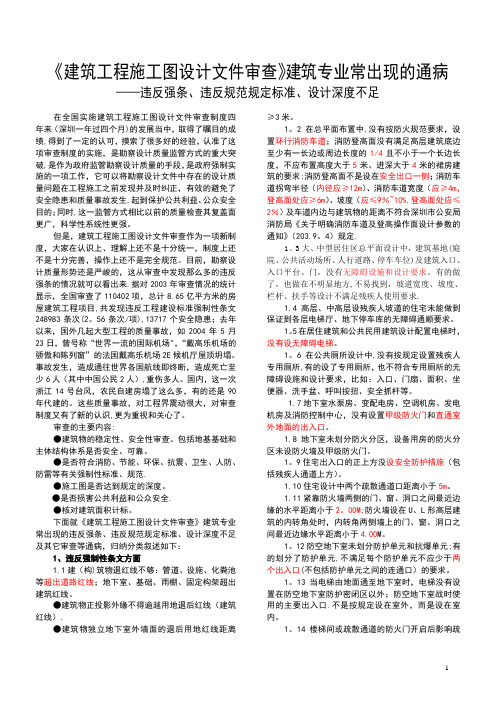

《建筑工程施工图设计文件审查》建筑专业常出现的通病——违反强条、违反规范规定标准、设计深度不足在全国实施建筑工程施工图设计文件审查制度四年来（深圳一年过四个月)的发展当中，取得了瞩目的成绩,得到了一定的认可，摸索了很多好的经验，认准了这项审查制度的实施，是勘察设计质量监管方式的重大突破,是作为政府监管勘察设计质量的手段，是政府强制实施的一项工作，它可以将勘察设计文件中存在的设计质量问题在工程施工之前发现并及时纠正，有效的避免了安全隐患和质量事故发生,起到保护公共利益、公众安全目的；同时,这一监管方式相比以前的质量检查其复盖面更广，科学性系统性更强。

但是，建筑工程施工图设计文件审查作为一项新制度，大家在认识上、理解上还不是十分统一，制度上还不是十分完善，操作上还不是完全规范。

目前，勘察设计质量形势还是严峻的，这从审查中发现那么多的违反强条的情况就可以看出来.据对2003年审查情况的统计显示，全国审查了110402项，总计8.65亿平方米的房屋建筑工程项目,共发现违反工程建设标准强制性条文248983条次(2。

56条次/项),13717个安全隐患；去年以来，国外几起大型工程的质量事故，如2004年5月23日，曾号称“世界一流的国际机场"，“戴高乐机场的骄傲和陈列窗”的法国戴高乐机场2E候机厅屋顶坍塌。

事故发生，造成通往世界各国航线即终断，造成死亡至少6人（其中中国公民2人）,重伤多人。

国内，这一次浙江14号台风，农民自建房塌了这么多，有的还是90年代建的。

这些质量事故，对工程界震动很大，对审查制度又有了新的认识,更为重视和关心了。

审查的主要内容:●建筑物的稳定性、安全性审查。

包括地基基础和主体结构体系是否安全、可靠。

●是否符合消防、节能、环保、抗震、卫生、人防、防雷等有关强制性标准、规范.●施工图是否达到规定的深度。

●是否损害公共利益和公众安全.●核对建筑面积计标。

下面就《建筑工程施工图设计文件审查》建筑专业常出现的违反强条、违反规范规定标准、设计深度不足及其它审查等通病，归纳分类叙述如下：1、违反强制性条文方面1.1建（构)筑物退红线不够：管道、设施、化粪池等超出道路红线；地下室、基础、雨棚、固定构架超出建筑红线。

图纸会审，这68个错误很常见！1、检查女儿墙砼压顶的坡向是否朝内。

2、检查砖墙下有梁否。

3、结构平面中的梁，在梁表中是否全标出了配筋情况。

4、检查主梁的高度有无低于次梁高度的情况。

5、梁、板、柱在跨度相同、相近时，有无配筋相差较大的地方，若有，需验算。

6、当梁与剪力墙同一直线布置时，检查有无梁的宽度超过墙的厚度。

7、当梁分别支承在剪力墙和柱边时，检查梁中心线是否与轴线平行或重合，检查梁宽有无突出墙或柱外，若有，应提交设计处理。

8、检查梁的受力钢筋最小间距是否满足施工验收规范要求，当工程上采用带肋的螺纹钢筋时，由于工人在钢筋加工中，用无肋面进行弯曲，所以钢筋直径取值应为原钢筋直径加上约21mm 肋厚。

9、检查室内出露台的门上是否设计有雨蓬，检查结构平面上雨蓬中心是否与建施图上门的中心线重合。

10、当设计要求与施工验收规范有无不同。

如柱表中常说明：柱筋每侧少于4根可在同一截面搭接。

但施工验收规范要求，同一截面钢筋搭接面积不得超过 50%。

11、检查结构说明与结构平面、大样、梁柱表中内容以及与建施说明有无存在相矛盾之处。

12、独立基础系双向受力，沿短边方向的受力钢筋一般置于长边受力钢筋的上面，检查施工图的基础大样图中钢筋是否画错。

13、是否表示了与主要道路及红线的关系。

14、建筑周围设置环形消防车道，宽大于等于4米，转弯处倒角半径12米。

15、每层轴网是否一致，上一楼层轴线网编号与下一楼层轴网编号要一致，因为柱是自上至下要对齐的，每层的柱网要一样，除非顶层有抽柱的情况。

16、楼层地面标高是否标注，有水的外走廊、门廊、浴室、卫生间，开水房、消毒室等房间地面是否比相应楼层地面降低了0.01-0.03m，同时，查看建筑和结构降板高度是否一致。

17、柱外皮是否与走道处外皮齐平，以保证走道疏散宽度。

18、卫生间等有水房间的地面是否有地漏。

19、各层平面要有楼面标高，休息平台要有标高。

雨棚也要有标高。

20、梁、柱、墙定位是否有说明或标注，如轴线分中或者平柱边。

施工图纸最容易出错的细节，请仔细检查！引言：施工图纸是建筑施工的依据和指导，它直接关系到工程的质量和进度。

然而，施工图纸中往往存在着各种易出错的细节，这些细节的错误可能导致施工过程中的问题和隐患，进而影响到工程的质量和安全。

因此，对施工图纸进行仔细检查是确保工程顺利实施的重要环节。

一、尺寸标注：1. 尺寸单位标注错误：如未标注单位或标注错误单位，可能导致施工误差。

2. 尺寸标注与图纸不符：标注的尺寸与图纸中实际尺寸不符，可能导致施工偏差。

二、材料规格：3. 材料规格标注错误：标注的材料规格与实际使用的材料规格不符，可能导致施工困扰。

4. 缺乏材料规格标注：没有对材料规格进行准确的标注，可能导致混乱和误用。

三、构造连接：5. 构件连接方式标注错误：标注的构造连接方式与实际施工不符，可能导致连接强度不够或不稳定。

6. 缺少构造连接细节：没有详细标注构造连接的细节，可能导致施工不明确和施工质量不稳定。

四、图纸符号：7. 符号标注错误：标注的图纸符号与实际意思不符，可能导致施工误解。

8. 缺少符号标注：没有准确标注图纸符号，可能导致施工不明确和施工质量不稳定。

五、图纸布置：9. 图纸布置混乱：图纸的布置不合理，导致阅读和理解困难，可能导致施工错误。

10. 缺少图纸布置标准：没有遵循统一的图纸布置标准，可能导致施工困惑和质量问题。

详细解释每个细节的出错可能性和后果：1. 尺寸标注：尺寸标注错误会直接影响到施工的精度和质量。

如果尺寸单位标注错误，施工人员可能按照错误的单位进行施工，导致测量和安装误差。

如果尺寸标注与图纸不符，施工人员可能按照标注的尺寸来进行施工，导致构件不匹配或者不稳定。

2. 材料规格：材料规格标注错误会导致施工人员使用错误的材料规格，从而影响施工的质量和安全。

缺乏材料规格标注会给施工人员带来困扰，他们可能无法准确选择和使用材料。

3. 构造连接：构造连接方式标注错误会导致施工人员使用错误的连接方式，从而影响构件的连接强度和稳定性。

施工图纸最容易出错的细节，请仔细检查！摘要：施工图纸在建筑领域起着至关重要的作用，其中的错误可能会导致严重的后果。

本论文旨在分类列举易出错的细节，并详细解释每个细节的出错可能性和后果。

同时，提供预防措施和建议，以加强质量控制和确保施工图纸的准确性。

通过强调再次检查施工图纸的重要性，可以降低错误发生的风险。

1. 引言施工图纸作为建筑工程的重要组成部分，提供了设计意图的具体呈现和指导施工的关键信息。

然而，在施工图纸的编制过程中，常常发生各种细节的错误，给工程质量和进度带来严重的影响。

2. 易出错的细节分类2.1 尺寸标注尺寸标注是施工图纸中最容易出错的细节之一。

错误的尺寸标注可能导致施工中尺寸不符合设计要求，造成结构不稳定或功能失效的风险。

2.2 材料规格错误的材料规格标注会导致施工现场材料采购错误，进而影响建筑的质量和性能。

例如，使用错误的材料强度可能导致结构不安全。

2.3 构造连接构造连接是建筑工程中至关重要的部分。

如果施工图纸中存在错误的连接细节，可能导致结构不牢固或不合理，进而影响整个建筑的稳定性和安全性。

...3. 解释细节出错的可能性和后果3.1 尺寸标注错误的可能性和后果尺寸标注错误可能由于设计人员疏忽、图纸绘制不准确等原因导致。

后果可能包括施工过程中对尺寸的错误解读和误操作，最终影响建筑结构的稳定性和功能。

3.2 材料规格出错的可能性和后果材料规格出错可能是因为设计人员对材料特性了解不足或者通信不畅造成的。

后果可能包括材料不符合设计要求，影响建筑的质量和可靠性。

3.3 构造连接错误的可能性和后果构造连接错误可能由于设计人员对连接方式理解不到位或者图纸绘制不准确。

后果可能包括结构连接脆弱，影响整个建筑的稳定性和安全性。

...4. 提供预防措施和建议4.1 加强质量控制建立完善的质量控制体系，包括严谨的施工图纸审查和校对，加强与设计人员、施工人员之间的沟通协调，确保施工图纸的准确性和一致性。

施工图纸最容易出错的细节，请仔细检查！引言施工图纸是建筑设计中至关重要的一环，它是设计师将想法和概念转化为可执行的建筑项目的关键工具。

然而，由于复杂性和细节的繁多，施工图纸往往容易出现错误。

这些错误可能会导致建筑项目延误、质量问题或者额外的成本。

因此，仔细检查施工图纸是非常必要的。

一、分类列举易出错的细节1. 尺寸标注：尺寸标注是施工图纸中最常见的错误之一。

可能出现的问题包括缺失标注、错误标注或标注不清晰。

这些错误可能会导致施工人员无法准确理解设计意图，从而导致施工不准确或需要重复工作。

2. 材料规格：在施工图纸中，准确标明使用的材料规格至关重要。

错误的材料规格可能导致材料不匹配，影响整体质量或者不符合建筑法规要求。

3. 构造连接：施工图纸中的构造连接细节通常涉及复杂的结构设计，如梁柱连接、梁板连接等。

错误的构造连接细节可能导致结构强度不足，甚至存在安全隐患。

4. 位置布置：施工图纸中涉及各种设备和管线的位置布置，如电线、水管、通风口等。

如果位置布置存在错误，可能会导致设备无法正常运行，或者与其他构件的冲突。

5. 细节缺失：施工图纸中的细节缺失可能会导致施工人员在实施时无法正确理解和操作。

这可能导致施工延误或者施工结果不符合设计要求。

二、详细解释每个细节的出错可能性和后果尺寸标注的出错可能性和后果：尺寸标注错误可能导致施工人员无法准确理解设计意图，从而导致施工不准确或需要重复工作。

例如，如果一个房间的尺寸标注错误，施工人员可能会在施工过程中遇到墙体长度不匹配的问题，造成拆除和重新建造的额外工作量和费用。

材料规格的出错可能性和后果：错误的材料规格可能导致材料不匹配，影响整体质量或者不符合建筑法规要求。

例如，如果在施工图纸中使用了错误的水泥规格，可能导致混凝土强度不达标，从而影响整体结构的稳定性。

构造连接的出错可能性和后果：错误的构造连接细节可能导致结构强度不足，甚至存在安全隐患。

例如，在梁柱连接细节中，如果使用了不合适的螺栓规格或者连接方式，可能导致连接点的强度不足，从而影响整体结构的稳定性。

50条施工图纸最容易出错的细节，请仔细检查！引言：施工图纸作为建筑工程的重要组成部分，承载着设计者的意图和指导施工的依据。

因此，施工图纸的准确性和完整性至关重要。

然而，在实际设计和绘制过程中，由于设计人员的疏忽或者其他原因，施工图纸中的错误屡见不鲜。

这些错误不仅会给施工过程带来困惑和延误，还可能导致安全隐患和降低工程质量。

因此，我们必须充分意识到施工图纸的重要性，并加强对其细节的检查。

分类列举易出错的细节：1. 尺寸标注：尺寸标注是施工图纸中最容易出错的细节之一。

错误的尺寸标注会导致施工人员无法准确理解设计意图，影响工程质量。

2. 材料规格：材料规格的错误包括材料名称、尺寸、强度等方面的错误，这些错误会影响工程的材料采购和施工质量。

3. 构造连接：构造连接部分的错误会导致施工过程中的可靠性问题，甚至可能导致整个工程的结构性能问题。

4. 比例尺：错误的比例尺会导致施工人员的误判和误操作，给工程带来风险。

5. 标注文字：标注文字的错误会导致施工人员对设计意图的误解，进而影响工程进度和质量。

详细解释每个细节的出错可能性和后果：1. 尺寸标注：尺寸标注的错误可能包括标注的位置不准确、标注方式不规范等。

这会导致施工人员无法准确理解设计意图，可能导致施工的尺寸偏差，造成工程质量问题。

2. 材料规格：材料规格的错误可能包括材料名称拼写错误、尺寸标注错误等。

这将导致采购的材料与实际需求不符，可能导致工程延误和成本增加。

3. 构造连接：构造连接的错误可能包括连接方式选择错误、连接尺寸不符等。

这将影响整个工程的结构性能，可能导致安全隐患。

4. 比例尺：比例尺的错误可能包括设计和绘图过程中的比例尺选择错误、绘图过程中的比例尺绘制不准确等。

这将给施工人员带来误判和误操作的风险，可能引发工程质量问题和安全事故。

5. 标注文字：标注文字的错误可能包括文字信息错误、标注方式不规范等。

这将导致施工人员对设计意图的误解，可能导致工程进度延误和质量问题。

施工图纸设计中的常见误区及避免方法施工图纸是建筑设计的重要环节，它直接关系到建筑工程的质量和进度。

然而，在施工图纸设计过程中，常常出现一些误区，导致施工图纸存在一些问题。

本文将探讨施工图纸设计中的常见误区，并提出相应的避免方法。

一、图纸不准确在施工图纸设计中，图纸的准确性是至关重要的。

然而，由于设计师的疏忽或者缺乏经验，常常会出现图纸不准确的情况。

这种情况下，施工方很可能会按照图纸进行施工，导致建筑工程出现问题。

为避免图纸不准确的问题，设计师应该严格按照设计规范和标准进行设计，确保图纸的准确性。

同时，设计师还应该与施工方保持良好的沟通，及时解决施工中遇到的问题，以确保图纸的准确性。

二、图纸缺少细节在施工图纸设计中，图纸的细节决定了建筑工程的质量。

然而，有时设计师会忽略一些细节，导致图纸缺少必要的信息，给施工方带来困扰。

为避免图纸缺少细节的问题，设计师应该仔细审查图纸，确保所有细节都有清晰的表达。

同时，设计师还应该与施工方进行充分的沟通，了解施工方的需求和要求，以便在图纸中加入必要的细节。

三、图纸不符合施工实际有时候，设计师在制作施工图纸时，可能没有考虑到施工实际情况，导致图纸与实际施工存在不符之处。

这样一来，施工方就需要在施工过程中进行调整和修改，增加了工程的难度和成本。

为避免图纸不符合施工实际的问题，设计师应该在设计过程中考虑到施工实际情况，与施工方进行充分的沟通和协商。

同时，设计师还应该在图纸中标注清晰的尺寸和要求，确保施工方能够准确理解图纸的意图。

四、图纸不合规范在施工图纸设计中，设计师应该按照相应的规范和标准进行设计。

然而，有时设计师可能会忽略规范要求，导致图纸不合规范。

为避免图纸不合规范的问题，设计师应该熟悉并遵守相关的规范和标准。

在设计过程中，设计师应该仔细审查图纸，确保图纸符合规范要求。

同时，设计师还应该与相关专业人员进行交流和讨论，及时纠正图纸中存在的问题。

五、图纸缺乏协调性在施工图纸设计中，各个专业的图纸应该相互协调，确保各个专业之间的衔接和配合。

施工图审察常常忽视的错误，你知多少？[优良文档首发]消防电梯机房与其余机房之间隔墙上门洞未设甲级防火门。

地下车库进出口处的防火分区墙上未设甲级防火门，并用人防门取代甲级防火门。

(z这个我还不知道啊)地下车库进出关闭楼梯间门未设置乙级防火门。

汽车坡道进出口处未布防火卷帘。

5.地下室设喷淋系统后一个防火分区面积仍超出1000平方米。

(非车库用房)6.地下自行车库防火分区面积超出500平方米柴油发电机房与储油间之间未设甲级防火门，且未采纳防备油流散的举措。

（以上原由是对规范规定采纳甲、乙、丙级防火门的条则内容不够熟习）设施用房门不该直接开向楼梯间。

防火门开启方向朝向变形缝。

楼梯电梯间适用前室外窗开启面积小于3.0平方米，不知足高规。

复式楼梯及公共楼梯的护栏采纳横栏杆；教课楼梯、露台、平台、低窗所选栏杆形式易攀登，不切合规范要求。

对特别建筑物规范的条则内容不熟习，设计履行不到位（如体育建筑等）。

寝室、厨房上层为卫生间时，未采纳防水、隔声和便于检修的举措。

玻璃面积大于1.5平方米，要在门窗说明中说明采纳安全玻璃。

厨房窗张口的上方应设置不小于1M的防火挑檐，应知足《饮食建筑设计规范》JGJ64-89第条的规定。

(餐厅)17.楼梯净宽是指外墙外到扶手中心的宽度，高层中不可以小于1200mm。

18.高层建筑分散门保证净宽900，因此门洞起码要有1050宽度。

（由于门框占150）.厨房的上方不该设置卫生间（复式住所除外）此外再持续加以下内容，这些都是审图企业概括的，希望大家能好好理解。

消防安全常常忽视的点应设环形消防车道的未设消防车道。

位于两个防火分区之间的消防车道未用防火墙分开。

3.地下室内安全分散最大距离超出60米。

4.袋形走道尽端的房间室内安全分散距离超出20米。

安全分散出口穿过其余房间方能抵达。

安全分散门采纳了弹簧门、卷帘门。

直接开向分散楼梯间的门未设甲级防火门。

两个安全出口间的距离不足5米。

六层教课楼采纳了开敞楼梯（应为关闭楼梯）。

建筑施工图审查及设计中常见问题研究建筑施工图审查及设计是建筑工程的重要环节，它关系到整个建筑工程的质量和安全。

然而，在实际工作中，我们常常会遇到不同的问题和难题。

本文将着重探讨建筑施工图审查及设计中常见的问题，并提出相应的解决方法。

一、图纸不规范建筑施工图是一种工程文件，是实现建筑设计方案的重要依据。

因此，在制作建筑施工图时，必须确保图纸的规范性和准确性。

然而，建筑施工图中常常存在以下问题：1、图面标注模糊不清在建筑施工图中，标注是非常重要的一部分。

标注应该准确明确，以便施工人员正确理解和实施。

如果标注模糊不清，就容易造成误解和错误的实施。

因此，在制作建筑施工图时，必须确保标注的清晰可读。

2、坐标系混乱建筑施工图上的坐标系应该清晰明了，以便于施工人员按照图纸进行定位和实施。

然而，在一些建筑施工图中，坐标系经常混乱或标注不清，导致施工人员无法准确执行施工操作。

3、标高不一致标高在建筑施工图中是非常重要的，因为它能够直接影响到建筑结构的稳定性和承重能力。

然而，在一些建筑施工图中，标高存在不一致的问题，这就容易导致误解和施工不当，从而影响工程质量和安全。

二、设计不合理在建筑施工图设计中，设计不合理也是常见的问题。

这是因为设计过程中的许多因素都会影响到建筑施工的实际效果。

以下是一些常见的设计不合理问题：1、设计过于复杂建筑施工图的设计应该简洁明了，以便施工人员方便理解和实施。

但有些施工图设计过于复杂，使得施工人员无法顺利进行施工，导致质量和安全问题。

3、设计和现场操作方法不匹配有些建筑施工图设计是不合理的，因为它们不匹配实际的现场操作方法。

这会使施工过程变得很困难和危险，进而影响到建筑的质量和安全。

三、施工技术不良在建筑施工图的审查和设计过程中，施工技术的不良操作也是常见的问题。

这些问题可能会导致建筑质量和安全方面的问题。

1、没有按照技术要求进行施工在建筑施工图中，技术要求是非常重要的。

如果施工人员没有按照技术要求进行施工，就会导致施工过程中发生许多问题。

建筑施工图最容易出错的细节总结（干货）工程成本的失控往往是施工阶段的变更与签证造成的,因此在施工图出图前应尽量做好校对与优化工作,只有这样才能将错误率减到最低.今天,整理了48个施工图校对法分享给大家,希望能帮助大家纠正出错的细节！一、总平面图1、是否标注了0.000处的绝对标高.2、是否表示了外轮廓的轴线及总尺寸.3、是否表示了楼层数.4、是否表示了与主要道路及红线的关系.5、是否布置了道路及绿化.6、是否列出了经济技术指标：总用地面积、总建筑面积、停车位数目（办公楼组要写该项）、建筑密度、容积率、绿化率（要求做到35%~50%,没做到要调整绿地面积）.7、建筑周围设置环形消防车道,宽大于等于4m,转弯处倒角半径12m.8、线型：一道粗线（外）及一道细线表示建筑轮廓,若有局部层数不同用细线表示其投影线,局部突出屋顶的楼梯间不要画投影.二、楼层平面图各层房间不需要布置家具,但卫生间要布置洁具1、每层轴网是否一致？上一楼层轴线网编号与下一楼层轴网编号要一致,因为柱是自上至下要对齐的,每层的柱网要一样,除非顶层有抽柱的情况.2、楼层地面标高是否标注？有水的外走廊、门廊、浴室、卫生间,开水房、消毒室等房间地面是否比相应楼层地面降低了0.01~0.03m？同时在标高变化的门坎处是否画了投影线？3、三道尺寸线是否等间距（100~70mm）,标注文是否是统一字体和字高？4、门窗是否编号,门是否按洞口尺寸、开启方式及构造不同而采用不同编号？5、柱外皮是否与走道处外皮齐平？装修后从走道上一般应看不到柱,以保证走道疏散宽度.6、疏散门的开启方向是否朝人流方向开启？门洞宽超过去时1.2m是否按照每扇宽0.6~0.9m的宽度分扇开启（尤其是大门处）？7、楼梯间是否有跑向标注？首层上半跑,中间层上半跑、下一跑半,顶层下两跑.中间平台是否有标高标注？楼梯尺寸是否在平面图和剖面图上表达全面？8、一层平面图上是否有散水表达,室外地坪标高,出入口处是否设置台阶或坡道？斜道坡度表示,剖示符是否表达正确的剖示位置和剖示方向,请与剖面图仔细对照投影.一层平面图上是否有指北针表示房屋的朝向？9、房间名称标注文字是否是同一字体和字高？10、卫生间等有水房间的地面是否有地漏？地面坡向有表达吗？卫生间卫生设备是否满足使用人数的要求？分隔尺寸是否标注？11、公共建筑最小门洞宽为1m,使用面积大和使用人数多及有大型设备进出的门要按规范要求设计宽度,门也应分扇开启.12、各层平面要有楼面标高,休息平台标高.雨棚标高.13、房间名称是否表达.14、剖到的墙线是否加粗,柱子是否填充.三、屋顶平面图1、有构件要定位的轴线是否标注？没有定位构件的轴线是否消除？2、屋面标高一般标注结构层标高,是否标注？3、雨水管是否布于排水分区的中部或房屋的阴角部位？雨水管间距是否满足实用间距的要求？（18~24m）4、檐口平面投影与剖面图中檐口是否一致？5、雨水管是否穿过外挑走廊？如果穿过了要改为沿墙安装水管,而不要在靠栏杆一侧布雨水管.6、至少要有一个楼梯间上屋顶,上屋顶的梯间的梯段投影是否表达？门坎要高出屋面300挡水,门坎投影是否表达？7、电梯机房的平面图是否表达？8、是否有局部屋顶的平面图（上屋顶梯间屋顶,电梯机房屋顶）9、天沟是否有标高,天沟内排水坡度1%.10、是否表达排水坡度及方向,分水线,分格缝.四、立面图1、尺寸及标高是否完备？2、雨棚是否表示？3、是否表示了立面材质？4、出屋面的楼梯间及电梯间是否表示？5、外轮廓及地坪线是否加粗？五、剖面图1、是否剖到楼梯和反映主要建筑空间的内部变化？2、剖面图中剖到的墙线加粗,剖到的楼板（一般设为100mm厚）、梯段、梁涂黑.3、室外地坪,室内地面,楼层地面,屋顶标高是否标注？所剖的墙体是否有定位轴线？4、地坪线与剖到墙体的关系是否正确？先有室外地坪线,砌墙,再回填室内地面,因此墙将室内外地平线断开,如图,你的是否正确？5、与平面图仔细对照投影,是否与平面图对应？6、是否表示天沟？7、剖到的房间是否写名称？8、楼梯尺寸是否细化？六、详图1、是否规范表示了详图索引、详图编号,要在相应的平面、或立面、或剖面中表示索引符号,符号大小要符合制图规范的要求.2、剖到的填充图例.（与剖面图有区别）3、是否标注了定位轴线？4、标高尺寸是否完备？5、与平、立、剖是否对应,尤其是必须画的檐口详图,一定要与屋顶平面、装修表对应.七、出图前注意事项1、尺寸标注、字体大小是否合适及统一？2、各图的定位轴号是否对应？3、线型是否正确？4、各图是否按照比例出图？5、布图顺序是否正确：建筑方案图：总图、各层平面图、屋顶平面图、立面图、剖面图.建筑施工图：设计总说明、总图、各层平面图、屋顶平面图、立面图、剖面图.门窗表、装修表,详图可较为灵活布置,以布图合理为宜.6、采用统一的图框.。
