3薄膜制备技术(PVD)(溅射)解析

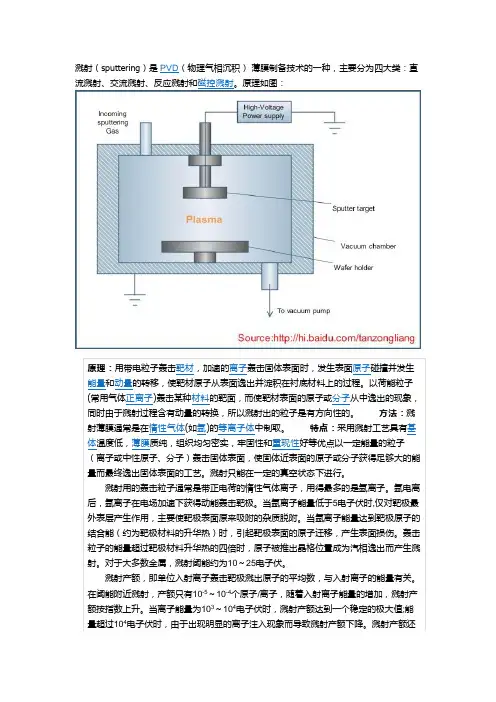

溅射（sputtering）是PVD（物理气相沉积）薄膜制备技术的一种，主要分为四大类：直流溅射、交流溅射、反应溅射和磁控溅射。

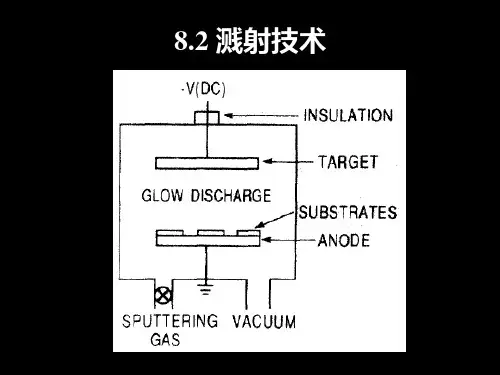

原理如图：原理：用带电粒子轰击靶材，加速的离子轰击固体表面时，发生表面原子碰撞并发生能量和动量的转移，使靶材原子从表面逸出并淀积在衬底材料上的过程。

以荷能粒子(常用气体正离子)轰击某种材料的靶面，而使靶材表面的原子或分子从中逸出的现象，同时由于溅射过程含有动量的转换，所以溅射出的粒子是有方向性的。

方法：溅射薄膜通常是在惰性气体(如氩)的等离子体中制取。

特点：采用溅射工艺具有基体温度低，薄膜质纯，组织均匀密实，牢固性和重现性好等优点以一定能量的粒子（离子或中性原子、分子）轰击固体表面，使固体近表面的原子或分子获得足够大的能量而最终逸出固体表面的工艺。

溅射只能在一定的真空状态下进行。

溅射用的轰击粒子通常是带正电荷的惰性气体离子，用得最多的是氩离子。

氩电离后，氩离子在电场加速下获得动能轰击靶极。

当氩离子能量低于5电子伏时,仅对靶极最外表层产生作用，主要使靶极表面原来吸附的杂质脱附。

当氩离子能量达到靶极原子的结合能（约为靶极材料的升华热）时，引起靶极表面的原子迁移，产生表面损伤。

轰击粒子的能量超过靶极材料升华热的四倍时，原子被推出晶格位置成为汽相逸出而产生溅射。

对于大多数金属，溅射阈能约为10～25电子伏。

溅射产额，即单位入射离子轰击靶极溅出原子的平均数，与入射离子的能量有关。

在阈能附近溅射，产额只有10-5～10-4个原子/离子，随着入射离子能量的增加，溅射产额按指数上升。

当离子能量为103～104电子伏时，溅射产额达到一个稳定的极大值;能量超过104电子伏时，由于出现明显的离子注入现象而导致溅射产额下降。

溅射产额还与靶极材料、原子结合能、晶格结构和晶体取向等有关。

一般说来，单金属的溅射产额高于它的合金；在绝缘材料中，非晶体溅射产额最高，单晶其次，复合晶体最低。

用途：利用它可使他种基体材料表面获得金属、合金或电介质薄膜。

pvd磁控溅射原理PVD磁控溅射简介PVD磁控溅射（Physical Vapor Deposition Magnetron Sputtering）是一种常用的薄膜制备技术。

它能够在材料表面沉积一层精密、均匀的薄膜，具有广泛的应用领域。

原理PVD磁控溅射利用高能粒子撞击物质表面，使得物质从源材料蒸发、溅射并沉积在基底上。

以下是PVD磁控溅射的主要原理：1. 原始材料选择合适的源材料作为溅射靶材。

这些靶材通常是纯净且具有较高的密度，以保证沉积薄膜的质量。

2. 气氛控制通过调节气氛组成和压力来控制溅射过程中的气氛。

常用的气体有氩、氮等，其主要作用是保持反应室内的稳定环境。

3. 溅射过程在反应室内，将源材料靶材放置于阴极位置，并加上高压电源，形成磁场。

这个磁场激活了准直磁控电子束，使其环绕靶材运动。

电子束激发了靶材原子，使其脱离靶材并向基底表面运动。

4. 沉积薄膜溅射的源材料原子在运动过程中与基底表面相互冲击结合，形成薄膜沉积。

这些原子在基底表面形成结晶或非晶的薄膜结构。

应用PVD磁控溅射技术广泛应用于以下领域：•光电子学：制备光学薄膜，如反射层、透镜等。

•显示技术：用于制造液晶显示器、有机发光二极管（OLED）等。

•硬盘制造：用于制备磁性材料薄膜，如磁头、磁盘等。

•太阳能电池：制造多层薄膜太阳能电池。

•汽车工业：用于制备汽车玻璃涂层、汽车内部装饰等。

优缺点PVD磁控溅射技术具有以下优点和缺点：优点•薄膜均匀性好，可控性强。

•溅射速率可调节，适合制备不同厚度的薄膜。

•可制备多种材料薄膜，针对不同应用需求。

•薄膜在界面附着力强，具有较好的耐久性。

缺点•靶材利用率低，需定期更换。

•受制于靶材材料的限制，无法制备非金属或高熔点材料薄膜。

•沉积速率较慢，需要较长的时间。

综上所述，PVD磁控溅射技术是一种重要的薄膜制备方法。

它在各个领域都有广泛的应用，并呈现出许多独特的优点。

随着科学技术的不断发展，PVD磁控溅射技术将在未来发挥更大的作用。

材料科学中的薄膜制备技术研究综述薄膜作为一种重要的材料形态，在材料科学领域中具有广泛的应用。

薄膜制备技术的研究和发展，不仅能够扩展材料的功能性，并提高材料的性能，还可以为各个领域提供更多的应用可能性。

本文将综述材料科学中薄膜制备技术的研究进展，并重点探讨了几种常见的薄膜制备技术。

1. 物理气相沉积（PVD）物理气相沉积是一种常见的薄膜制备技术，它通过蒸发或溅射等方法将材料转化为蒸汽或离子，经过气相传输沉积在基底上形成薄膜。

物理气相沉积技术包括热蒸发、电子束蒸发、分子束外延和磁控溅射等方法。

这些方法在薄膜制备中具有高温、高真空和高能量等特点，能够制备出具有优异性能的薄膜。

然而，物理气相沉积技术在薄膜厚度的控制上存在一定的局限，且对于一些化学反应活性较高的材料来说，难以实现。

2. 化学气相沉积（CVD）化学气相沉积是一种将反应气体在表面上发生化学反应生成薄膜的方法。

CVD 技术根据反应条件的不同可以分为低压CVD、大气压CVD和等离子CVD等。

这些技术在实现复杂薄膜结构和化学组成控制上相较于PVD技术更具优势。

化学气相沉积技术可用于金属、氧化物、氮化物以及半导体材料等薄膜的制备。

然而，该技术所需的气体和化学物质成分较复杂，容易引起环境污染，并且对设备的要求较高。

3. 溶液法制备薄膜溶液法是一种常用的低成本、高效率的薄膜制备技术。

常见的溶液法包括旋涂法、浸渍法、喷涂法和柔性印刷法等。

这些方法通过将溶液中的溶质沉积在基底上，形成薄膜。

溶液法制备薄膜的优势在于简单易行、成本低、适用于大面积薄膜制备。

然而，溶液法制备出的薄膜常常具有较低的晶化程度和机械强度，且在高温和湿润环境下易失去稳定性。

4. 磁控溅射技术磁控溅射技术是一种通过离子轰击固体靶材的方法制备薄膜。

在磁控溅射过程中，离子轰击靶材，使靶材表面的原子转化为蒸汽，然后通过惰性气体的加速将蒸汽沉积在基底上。

磁控溅射技术可用于金属、氧化物、氮化物等薄膜的制备，并可实现厚度和成分的精确控制。

溅射和蒸镀
溅射和蒸镀是两种常见的金属薄膜制备方法，它们在技术原理、应用范围和薄膜性能上存在一些差异。

技术原理：溅射是一种物理气相沉积（PVD）技术，通过将金属靶材置于离子气体中，施加高电压使离子气体轰击靶材表面，使其释放出金属离子并沉积在基材表面形成薄膜。

而蒸镀是一种热蒸发技术，通过加热金属原料，使其在真空环境中蒸发并沉积在基材表面形成薄膜。

应用范围：溅射可以用于制备很多金属材料的薄膜，并且可以精确控制膜层厚度和成分，因此被广泛应用于工业生产中。

而蒸镀则更适用于制备较轻的金属材料薄膜，如铝、镁等，但在制备较重金属材料时可能会受到限制。

薄膜性能：溅射制备的薄膜具有较高的致密度和附着性，同时其表面粗糙度也较低。

而蒸镀制备的薄膜则具有较低的表面粗糙度，但附着性和致密度相对较差。

总的来说，溅射和蒸镀都是制备金属薄膜的有效方法，但它们的技术原理、应用范围和薄膜性能存在差异。

选择哪种方法取决于具体的应用需求和实验条件。

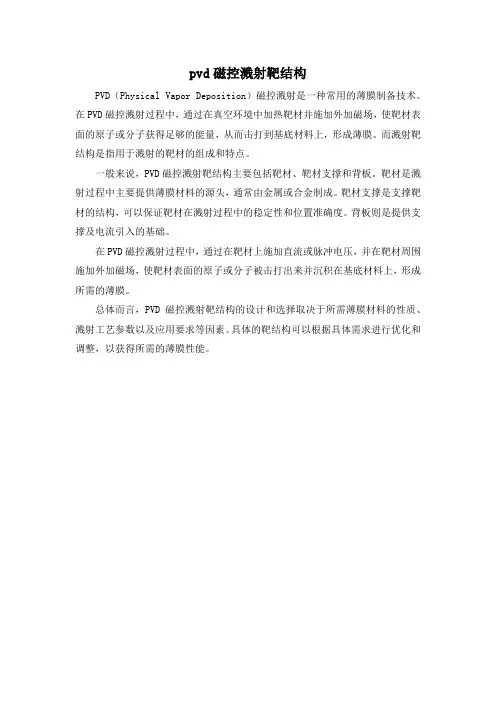

pvd磁控溅射靶结构
PVD（Physical Vapor Deposition）磁控溅射是一种常用的薄膜制备技术。

在PVD磁控溅射过程中，通过在真空环境中加热靶材并施加外加磁场，使靶材表面的原子或分子获得足够的能量，从而击打到基底材料上，形成薄膜。

而溅射靶结构是指用于溅射的靶材的组成和特点。

一般来说，PVD磁控溅射靶结构主要包括靶材、靶材支撑和背板。

靶材是溅射过程中主要提供薄膜材料的源头，通常由金属或合金制成。

靶材支撑是支撑靶材的结构，可以保证靶材在溅射过程中的稳定性和位置准确度。

背板则是提供支撑及电流引入的基础。

在PVD磁控溅射过程中，通过在靶材上施加直流或脉冲电压，并在靶材周围施加外加磁场，使靶材表面的原子或分子被击打出来并沉积在基底材料上，形成所需的薄膜。

总体而言，PVD磁控溅射靶结构的设计和选择取决于所需薄膜材料的性质、溅射工艺参数以及应用要求等因素。

具体的靶结构可以根据具体需求进行优化和调整，以获得所需的薄膜性能。

纳米薄膜制备技术的方法和步骤详解纳米薄膜制备技术是一种重要的材料制备方法，可用于制备具有纳米尺寸的薄膜材料。

纳米薄膜具有独特的物理和化学性质，被广泛应用于光电子学、能源存储、传感器等领域。

本文将详细介绍几种常用的纳米薄膜制备方法和相关的步骤。

1. 物理气相沉积法（PVD）物理气相沉积法是制备纳米薄膜的一种常用方法。

它利用高温或真空弧放电等方式将固体材料转化为蒸汽或离子形式，通过在衬底表面沉积形成薄膜。

该方法包括蒸发、溅射和激光烧结等技术，下面将介绍其中两种常用的物理气相沉积法。

- 蒸发法：将固体材料置于高温坩埚中，通过加热使其升华成蒸汽，然后沉积在预先清洁处理的衬底上。

蒸发法适用于制备高纯度、单晶和多晶材料的纳米薄膜。

- 溅射法：利用高能离子束轰击固体材料，使其表面物质脱离并形成蒸汽，然后沉积在衬底表面。

溅射法具有较高的原子密度和较好的原子堆积度，可用于制备复杂化合物或多元合金等纳米薄膜。

2. 化学气相沉积法（CVD）化学气相沉积法是使用气体反应来制备纳米薄膜的方法。

该方法通常在高温下进行，通过在反应气体中加入反应物质，并使其在衬底表面发生化学反应形成薄膜。

化学气相沉积法具有高产率、高纯度和较好的均匀性等优点，是制备大面积纳米薄膜的理想方法。

- 热CVD：在高温下进行反应，通过热分解或气相化学反应形成纳米薄膜。

此方法常用于制备二维材料如石墨烯等。

- 辅助CVD：加入辅助激发源如等离子体、激光或电弧等，以提供能量激活气体分子，使其发生化学反应形成纳米薄膜。

辅助CVD可以改善反应速率、增加产率和提高薄膜质量。

3. 溶液法溶液法是制备纳米薄膜的常用方法之一，适用于各种材料的制备。

具体步骤包括以下几个方面：- 溶液制备：将所需材料溶解在合适的溶剂中，形成可使溶液中纳米颗粒分散的溶液。

- 衬底处理：选择合适的衬底材料，并进行清洗和表面处理，以保证薄膜的附着和均匀性。

- 溶液沉积：将衬底浸入溶液中，控制溶液温度和浸泡时间，使纳米颗粒在衬底表面自发沉积。
