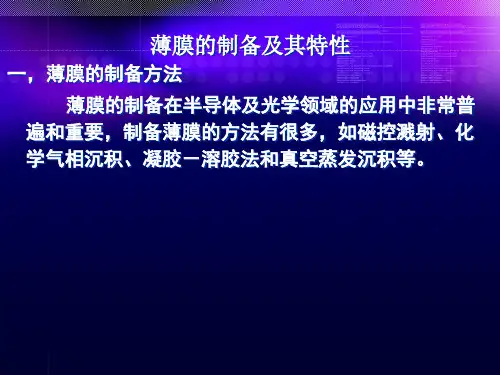

溅射薄膜制备技术

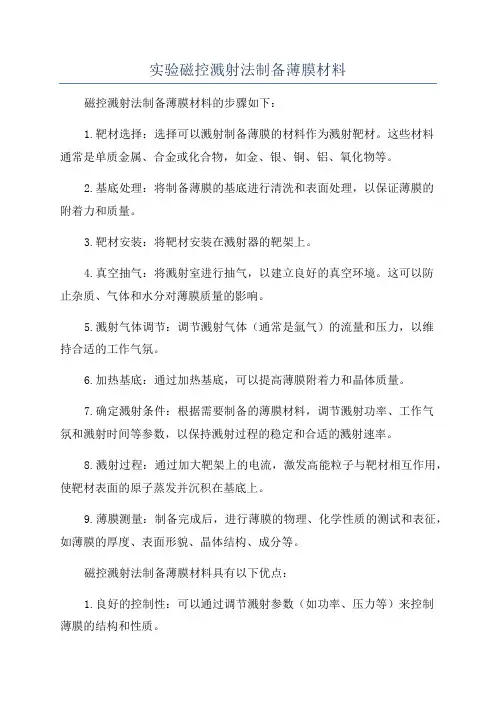

实验磁控溅射法制备薄膜材料磁控溅射法制备薄膜材料的步骤如下：1.靶材选择：选择可以溅射制备薄膜的材料作为溅射靶材。

这些材料通常是单质金属、合金或化合物，如金、银、铜、铝、氧化物等。

2.基底处理：将制备薄膜的基底进行清洗和表面处理，以保证薄膜的附着力和质量。

3.靶材安装：将靶材安装在溅射器的靶架上。

4.真空抽气：将溅射室进行抽气，以建立良好的真空环境。

这可以防止杂质、气体和水分对薄膜质量的影响。

5.溅射气体调节：调节溅射气体（通常是氩气）的流量和压力，以维持合适的工作气氛。

6.加热基底：通过加热基底，可以提高薄膜附着力和晶体质量。

7.确定溅射条件：根据需要制备的薄膜材料，调节溅射功率、工作气氛和溅射时间等参数，以保持溅射过程的稳定和合适的溅射速率。

8.溅射过程：通过加大靶架上的电流，激发高能粒子与靶材相互作用，使靶材表面的原子蒸发并沉积在基底上。

9.薄膜测量：制备完成后，进行薄膜的物理、化学性质的测试和表征，如薄膜的厚度、表面形貌、晶体结构、成分等。

磁控溅射法制备薄膜材料具有以下优点：1.良好的控制性：可以通过调节溅射参数（如功率、压力等）来控制薄膜的结构和性质。

2.高纯度材料：由于溅射过程中没有反应，制备的薄膜材料具有高度的化学纯度。

3.多种材料选择：不仅可以制备金属薄膜，还可以制备合金、氧化物、硅等其他材料的薄膜。

4.优异的附着性：磁控溅射法制备的薄膜与基底之间具有较好的附着性，可以在多种基底上制备。

5.溅射速率高：与其他制备薄膜的方法相比，磁控溅射的溅射速率较高，制备时间较短。

磁控溅射法制备薄膜材料的应用非常广泛。

例如，浮法玻璃制备中使用的氧化物和金属薄膜、电子器件制造中的金属和半导体薄膜、太阳能电池中的透明导电膜、光学镀膜中的金属和二氧化硅薄膜等。

此外，磁控溅射法还可以用于制备多层薄膜、纳米结构薄膜以及复合薄膜等特殊结构的材料。

总结起来，实验磁控溅射法制备薄膜材料是一种简便、可控性强且应用广泛的方法。

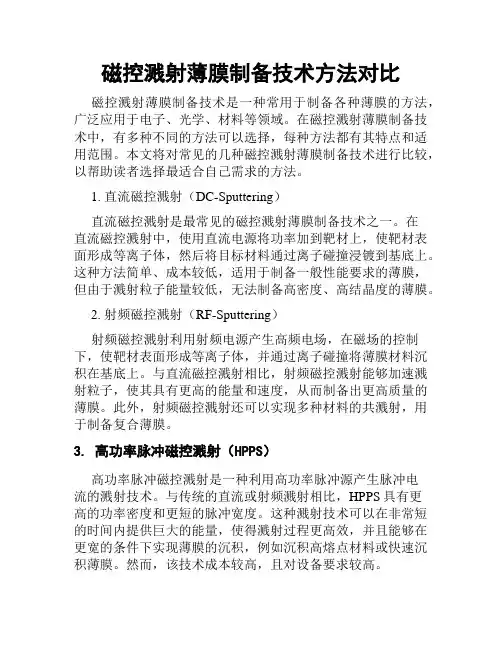

磁控溅射薄膜制备技术方法对比磁控溅射薄膜制备技术是一种常用于制备各种薄膜的方法，广泛应用于电子、光学、材料等领域。

在磁控溅射薄膜制备技术中，有多种不同的方法可以选择，每种方法都有其特点和适用范围。

本文将对常见的几种磁控溅射薄膜制备技术进行比较，以帮助读者选择最适合自己需求的方法。

1. 直流磁控溅射（DC-Sputtering）直流磁控溅射是最常见的磁控溅射薄膜制备技术之一。

在直流磁控溅射中，使用直流电源将功率加到靶材上，使靶材表面形成等离子体，然后将目标材料通过离子碰撞浸镀到基底上。

这种方法简单、成本较低，适用于制备一般性能要求的薄膜，但由于溅射粒子能量较低，无法制备高密度、高结晶度的薄膜。

2. 射频磁控溅射（RF-Sputtering）射频磁控溅射利用射频电源产生高频电场，在磁场的控制下，使靶材表面形成等离子体，并通过离子碰撞将薄膜材料沉积在基底上。

与直流磁控溅射相比，射频磁控溅射能够加速溅射粒子，使其具有更高的能量和速度，从而制备出更高质量的薄膜。

此外，射频磁控溅射还可以实现多种材料的共溅射，用于制备复合薄膜。

3. 高功率脉冲磁控溅射（HPPS）高功率脉冲磁控溅射是一种利用高功率脉冲源产生脉冲电流的溅射技术。

与传统的直流或射频溅射相比，HPPS具有更高的功率密度和更短的脉冲宽度。

这种溅射技术可以在非常短的时间内提供巨大的能量，使得溅射过程更高效，并且能够在更宽的条件下实现薄膜的沉积，例如沉积高熔点材料或快速沉积薄膜。

然而，该技术成本较高，且对设备要求较高。

4. 磁控溅射离子束沉积（IBAD）磁控溅射离子束沉积是利用磁场和离子束技术结合的一种溅射技术。

在这种方法中，离子束进行溅射并沿着特定方向沉积到基底上，形成具有优异晶体结构和较高致密度的薄膜。

通过调节磁场和离子束参数，可以实现对薄膜成分和微观结构的精确控制。

然而，磁控溅射离子束沉积设备复杂，投资成本高。

综上所述，磁控溅射薄膜制备技术有不同的方法可供选择。

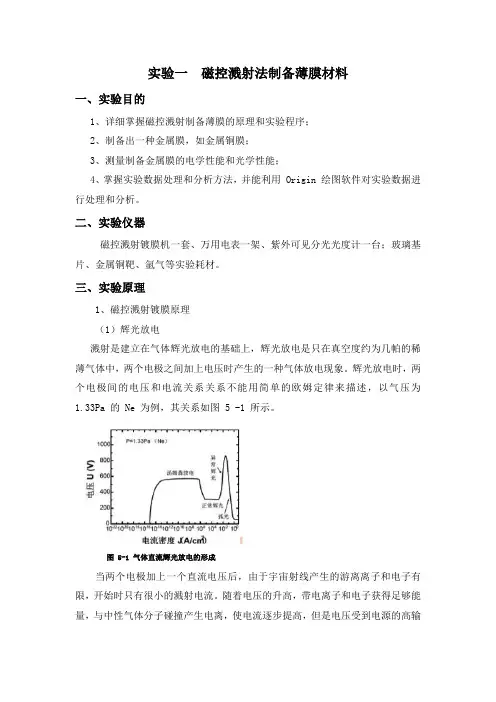

实验一磁控溅射法制备薄膜材料一、实验目的1、详细掌握磁控溅射制备薄膜的原理和实验程序；2、制备出一种金属膜，如金属铜膜；3、测量制备金属膜的电学性能和光学性能；4、掌握实验数据处理和分析方法，并能利用 Origin 绘图软件对实验数据进行处理和分析。

二、实验仪器磁控溅射镀膜机一套、万用电表一架、紫外可见分光光度计一台；玻璃基片、金属铜靶、氩气等实验耗材。

三、实验原理1、磁控溅射镀膜原理（1）辉光放电溅射是建立在气体辉光放电的基础上，辉光放电是只在真空度约为几帕的稀薄气体中，两个电极之间加上电压时产生的一种气体放电现象。

辉光放电时，两个电极间的电压和电流关系关系不能用简单的欧姆定律来描述，以气压为1.33Pa 的 Ne 为例，其关系如图 5 -1 所示。

图 5-1 气体直流辉光放电的形成当两个电极加上一个直流电压后，由于宇宙射线产生的游离离子和电子有限，开始时只有很小的溅射电流。

随着电压的升高，带电离子和电子获得足够能量，与中性气体分子碰撞产生电离，使电流逐步提高，但是电压受到电源的高输出阻抗限制而为一常数，该区域称为“汤姆森放电”区。

一旦产生了足够多的离子和电子后，放电达到自持，气体开始起辉，出现电压降低。

进一步增加电源功率，电压维持不变，电流平稳增加，该区称为“正常辉光放电”区。

当离子轰击覆盖了整个阴极表面后，继续增加电源功率，可同时提高放电区内的电压和电流密度，形成均匀稳定的“异常辉光放电”，这个放电区就是通常使用的溅射区域。

随后继续增加电压，当电流密度增加到～0.1A/cm 2时，电压开始急剧降低，出现低电压大电流的弧光放电，这在溅射中应力求避免。

（2）溅射通常溅射所用的工作气体是纯氩，辉光放电时，电子在电场的作用下加速飞向基片的过程中与氩原子发生碰撞，电离出大量的氩离子和电子，电子飞向基片。

氩离子在电场的作用下加速轰击靶材，溅射出大量的靶材原子，这些被溅射出来的原子具有一定的动能，并会沿着一定的方向射向衬底，从而被吸附在衬底上沉积成膜。

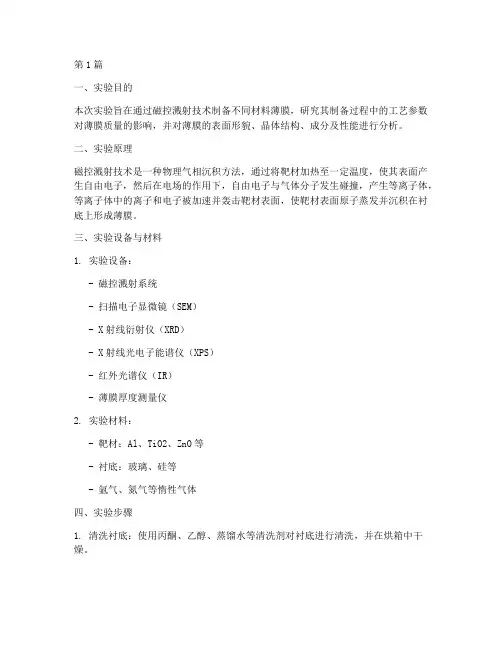

第1篇一、实验目的本次实验旨在通过磁控溅射技术制备不同材料薄膜，研究其制备过程中的工艺参数对薄膜质量的影响，并对薄膜的表面形貌、晶体结构、成分及性能进行分析。

二、实验原理磁控溅射技术是一种物理气相沉积方法，通过将靶材加热至一定温度，使其表面产生自由电子，然后在电场的作用下，自由电子与气体分子发生碰撞，产生等离子体，等离子体中的离子和电子被加速并轰击靶材表面，使靶材表面原子蒸发并沉积在衬底上形成薄膜。

三、实验设备与材料1. 实验设备：- 磁控溅射系统- 扫描电子显微镜（SEM）- X射线衍射仪（XRD）- X射线光电子能谱仪（XPS）- 红外光谱仪（IR）- 薄膜厚度测量仪2. 实验材料：- 靶材：Al、TiO2、ZnO等- 衬底：玻璃、硅等- 氩气、氮气等惰性气体四、实验步骤1. 清洗衬底：使用丙酮、乙醇、蒸馏水等清洗剂对衬底进行清洗，并在烘箱中干燥。

2. 装置准备：将靶材安装在磁控溅射系统上，设置靶材与衬底的距离、溅射气压、溅射时间等参数。

3. 磁控溅射：启动磁控溅射系统，进行溅射实验，制备薄膜。

4. 薄膜性能测试：使用SEM、XRD、XPS、IR等设备对薄膜的表面形貌、晶体结构、成分及性能进行分析。

五、实验结果与分析1. 薄膜表面形貌：SEM结果表明，Al、TiO2、ZnO等薄膜表面均匀，无明显缺陷。

2. 晶体结构：XRD分析表明，薄膜具有良好的晶体结构，晶粒尺寸较小。

3. 成分分析：XPS结果表明，薄膜中各元素含量符合预期。

4. 薄膜性能：- 硬度：Al、TiO2、ZnO等薄膜的硬度较高，具有良好的耐磨性能。

- 导电性：Al薄膜具有良好的导电性，适用于电子器件。

- 介电性能：TiO2、ZnO等薄膜具有良好的介电性能，适用于电容器等器件。

六、实验讨论1. 溅射气压对薄膜质量的影响：溅射气压越高，薄膜密度越大，晶粒尺寸越小，但溅射气压过高会导致薄膜表面出现缺陷。

2. 溅射时间对薄膜质量的影响：溅射时间越长，薄膜厚度越大，但溅射时间过长会导致薄膜内部应力增大，影响薄膜性能。

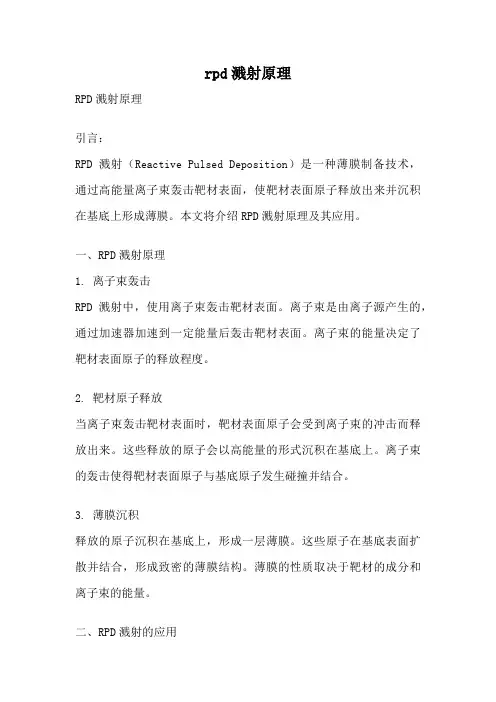

rpd溅射原理RPD溅射原理引言：RPD溅射（Reactive Pulsed Deposition）是一种薄膜制备技术，通过高能量离子束轰击靶材表面，使靶材表面原子释放出来并沉积在基底上形成薄膜。

本文将介绍RPD溅射原理及其应用。

一、RPD溅射原理1. 离子束轰击RPD溅射中，使用离子束轰击靶材表面。

离子束是由离子源产生的，通过加速器加速到一定能量后轰击靶材表面。

离子束的能量决定了靶材表面原子的释放程度。

2. 靶材原子释放当离子束轰击靶材表面时，靶材表面原子会受到离子束的冲击而释放出来。

这些释放的原子会以高能量的形式沉积在基底上。

离子束的轰击使得靶材表面原子与基底原子发生碰撞并结合。

3. 薄膜沉积释放的原子沉积在基底上，形成一层薄膜。

这些原子在基底表面扩散并结合，形成致密的薄膜结构。

薄膜的性质取决于靶材的成分和离子束的能量。

二、RPD溅射的应用1. 防护膜由于RPD溅射制备的薄膜具有致密的结构和优异的附着力，可以用于制备防护膜。

防护膜可以在金属表面形成一层保护层，防止金属表面受到氧化、腐蚀等因素的侵蚀。

2. 光学薄膜RPD溅射可以制备高质量的光学薄膜。

通过控制离子束的能量和靶材的成分，可以制备出具有特定折射率、透过率和反射率的光学薄膜。

这些薄膜在光学器件和光学仪器中有着广泛的应用。

3. 硬质涂层RPD溅射制备的薄膜具有高硬度和耐磨性，可以用于制备硬质涂层。

硬质涂层可以提高材料的抗磨损性能，延长材料的使用寿命。

因此，RPD溅射在汽车、航空航天等领域有着重要的应用。

4. 电子器件RPD溅射可以制备高质量的导电膜和绝缘膜，用于制备电子器件中的电极和绝缘层。

这些薄膜具有良好的导电性和绝缘性能，能够提高电子器件的性能和稳定性。

总结：RPD溅射是一种常用的薄膜制备技术，通过离子束的轰击和靶材表面原子的释放，可以制备出具有特定性质的薄膜。

RPD溅射在防护膜、光学薄膜、硬质涂层和电子器件等领域有着广泛的应用。

随着科技的不断进步，RPD溅射技术将会得到更广泛的应用和发展。

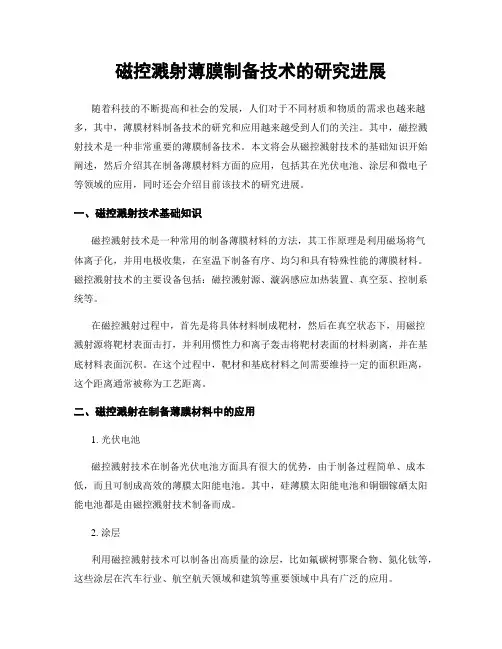

磁控溅射薄膜制备技术的研究进展随着科技的不断提高和社会的发展，人们对于不同材质和物质的需求也越来越多，其中，薄膜材料制备技术的研究和应用越来越受到人们的关注。

其中，磁控溅射技术是一种非常重要的薄膜制备技术。

本文将会从磁控溅射技术的基础知识开始阐述，然后介绍其在制备薄膜材料方面的应用，包括其在光伏电池、涂层和微电子等领域的应用，同时还会介绍目前该技术的研究进展。

一、磁控溅射技术基础知识磁控溅射技术是一种常用的制备薄膜材料的方法，其工作原理是利用磁场将气体离子化，并用电极收集，在室温下制备有序、均匀和具有特殊性能的薄膜材料。

磁控溅射技术的主要设备包括：磁控溅射源、漩涡感应加热装置、真空泵、控制系统等。

在磁控溅射过程中，首先是将具体材料制成靶材，然后在真空状态下，用磁控溅射源将靶材表面击打，并利用惯性力和离子轰击将靶材表面的材料剥离，并在基底材料表面沉积。

在这个过程中，靶材和基底材料之间需要维持一定的面积距离，这个距离通常被称为工艺距离。

二、磁控溅射在制备薄膜材料中的应用1. 光伏电池磁控溅射技术在制备光伏电池方面具有很大的优势，由于制备过程简单、成本低，而且可制成高效的薄膜太阳能电池。

其中，硅薄膜太阳能电池和铜铟镓硒太阳能电池都是由磁控溅射技术制备而成。

2. 涂层利用磁控溅射技术可以制备出高质量的涂层，比如氟碳树鄂聚合物、氮化钛等，这些涂层在汽车行业、航空航天领域和建筑等重要领域中具有广泛的应用。

3. 微电子利用磁控溅射技术可以实现微电子器件的制作，比如制备磁性材料、超导材料、非晶硅等，这些材料在微电子制造领域中具有广泛的应用。

三、磁控溅射技术的研究进展1. 强化膜金属纳米颗粒的制备强化膜金属纳米颗粒是一种新型的材料，可以在催化反应、生物传感和能量转换等领域中应用。

磁控溅射技术可用于合成含有金属纳米颗粒的强化膜材料，具有控制尺寸、形状和分布的优势，对于设计高性能的材料具有很大的潜力。

2. 超薄金属的制备磁控溅射技术可以制备出超薄的金属薄膜，由于其良好的导电性和导热性能，可以应用于微电子和材料科学领域。

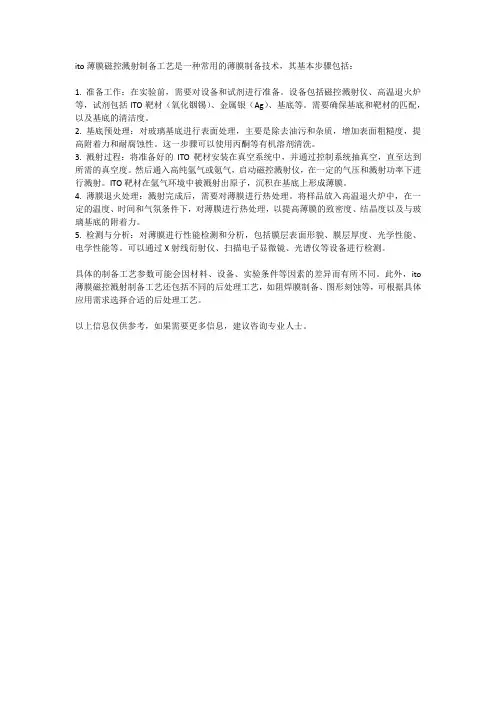

ito薄膜磁控溅射制备工艺是一种常用的薄膜制备技术，其基本步骤包括：
1. 准备工作：在实验前，需要对设备和试剂进行准备。

设备包括磁控溅射仪、高温退火炉等，试剂包括ITO靶材（氧化铟锡）、金属银（Ag）、基底等。

需要确保基底和靶材的匹配，以及基底的清洁度。

2. 基底预处理：对玻璃基底进行表面处理，主要是除去油污和杂质，增加表面粗糙度，提高附着力和耐腐蚀性。

这一步骤可以使用丙酮等有机溶剂清洗。

3. 溅射过程：将准备好的ITO靶材安装在真空系统中，并通过控制系统抽真空，直至达到所需的真空度。

然后通入高纯氩气或氪气，启动磁控溅射仪，在一定的气压和溅射功率下进行溅射。

ITO靶材在氩气环境中被溅射出原子，沉积在基底上形成薄膜。

4. 薄膜退火处理：溅射完成后，需要对薄膜进行热处理。

将样品放入高温退火炉中，在一定的温度、时间和气氛条件下，对薄膜进行热处理，以提高薄膜的致密度、结晶度以及与玻璃基底的附着力。

5. 检测与分析：对薄膜进行性能检测和分析，包括膜层表面形貌、膜层厚度、光学性能、电学性能等。

可以通过X射线衍射仪、扫描电子显微镜、光谱仪等设备进行检测。

具体的制备工艺参数可能会因材料、设备、实验条件等因素的差异而有所不同。

此外，ito 薄膜磁控溅射制备工艺还包括不同的后处理工艺，如阻焊膜制备、图形刻蚀等，可根据具体应用需求选择合适的后处理工艺。

以上信息仅供参考，如果需要更多信息，建议咨询专业人士。

磁控溅射法制备薄膜原理
磁控溅射法是一种常用的薄膜制备技术，其原理是利用高速带电粒子轰击靶材表面，使其原子或离子脱离靶材并沉积在衬底上形成薄膜。

其中，磁控溅射技术在制备过程中使用了外加磁场，可强化带电粒子在空间中的运动轨迹，提高沉积效率和薄膜质量。

磁控溅射法制备过程中，首先将待制备的靶材置于真空室中，并维持高真空度。

然后通过高能量电子束、离子束等方式激发靶材表面的原子或离子，使其脱离靶材并运动到衬底表面，在外加磁场的作用下沉积形成薄膜。

在制备过程中，可以通过调节靶材的材料、形状和厚度、电子束或离子束的能量和流强、工作气体的种类和流量等参数来控制薄膜的组成、结构和性能。

磁控溅射技术在制备多种功能性薄膜方面具有广泛应用，如光学薄膜、导电薄膜、磁性薄膜、防腐蚀薄膜等。

在电子工业、光学工业、信息技术等领域，磁控溅射法制备的功能性薄膜已成为一种重要的制备手段。

- 1 -。

磁控溅射薄膜电阻变化
磁控溅射薄膜电阻变化是一种重要的表征材料性能的手段，它可以通过测量材料的电阻值来判断其在不同条件下的性能变化情况。

下面，我们将详细介绍磁控溅射薄膜电阻变化的步骤及其应用。

1. 磁控溅射薄膜制备技术
磁控溅射是一种利用磁场控制离子在真空中动力学运动的溅射技术，其原理是在真空室中，通过将固体材料置于靶盘中，然后采用电子束、电弧或离子束等方式将靶材料击中，使其得到蒸发或溅射，从而在基底上形成一层薄膜。

磁控溅射薄膜具有无孔连续性、良好的附着力和光学性能等特点，已广泛应用于光学、电子、化学和材料科学等领域。

2. 磁控溅射薄膜电阻变化
磁控溅射薄膜电阻变化是指在磁控溅射过程中，由于靶材料与离子束的相互作用所导致的材料晶格结构和物理性质的改变，从而引起薄膜电阻值的变化。

磁控溅射薄膜电阻的变化可能会受到各种因素的影响，如气氛、溅射能量、制备条件等。

3. 磁控溅射薄膜电阻变化的应用
磁控溅射薄膜电阻变化可以应用于多种领域，如传感器、存储介质、光电器件等。

以传感器为例，利用磁控溅射薄膜电阻变化可以测定材料的物理、化学、光学等参数，从而实现对环境的监测和控制。

总之，磁控溅射薄膜电阻变化是一种非常重要的表征材料性能的手段，通过测量材料的电阻值可以快速、准确地了解材料的性能变化情况，为应用研究和应用开发提供了重要的技术支持。

sputter工艺技术Sputtering (溅射)工艺技术是一种常用的薄膜制备方法，它通过在目标材料表面施加高能粒子，使得目标材料中的原子或分子溅射出来，并沉积在基底材料表面上，形成所需的薄膜。

这种技术可以用于制备各种金属、合金、氧化物、硝酸盐、氮化物等不同类型的薄膜。

Sputtering工艺技术的基本原理是利用高能粒子轰击目标材料表面，使其内部的原子或分子脱离，然后以雾化状态沉积在基底材料上。

这些高能粒子一般是氩气离子，通过施加高压电场使其加速，当氩离子轰击目标材料表面时，会发生碰撞而溅射出目标材料的原子或分子。

Sputtering工艺技术有多种类型，包括直流磁控溅射(DC sputtering)、射频磁控溅射(RF sputtering)、磁控溅射(Cosputtering)等。

其中，直流磁控溅射是最常用的一种方法。

在直流磁控溅射中，目标材料被置于真空室中，加上较高的直流电压和磁场。

氩离子在磁场的作用下旋转并加速，然后轰击目标材料表面，溅射出来的原子或分子沉积在基底材料上，形成薄膜。

Sputtering工艺技术具有一些优点。

首先，制备的薄膜质量好，具有均匀的化学组成和良好的结晶性。

其次，可以制备多种类型的薄膜，包括金属、合金、氧化物等，可以满足不同的研究和应用需求。

此外，制备过程中可以通过调节施加的电压、磁场和气体流量等参数来控制薄膜的性质，如厚度、成分和晶体结构等。

Sputtering工艺技术在许多领域有着广泛的应用。

在微电子领域，它被用于制备电子器件中的金属导线、电阻和接触材料等。

在太阳能电池领域，它被用于制备电池中的透明电极、吸光层和隔离层等。

在光学领域，它被用于制备镀膜镜面和滤光片等。

在生物医学领域，它被用于制备生物传感器、DNA芯片和药物控释器件等。

需要注意的是，Sputtering工艺技术虽然具有许多优点，但也存在一些限制。

首先，制备过程中可能会引入杂质和晶体缺陷。

其次，目标材料溅射速率较低，制备较厚的薄膜通常需要较长的时间。

实验一磁控溅射法制备薄膜材料一、实验目的1.详细掌握磁控溅射制备薄膜的原理和实验程序；2、制备出一种金属膜, 如金属铜膜；3.测量制备金属膜的电学性能和光学性能；二、 4、掌握实验数据处理和分析方法, 并能利用 Origin 绘图软件对实验数据进行处理和分析。

三、实验仪器磁控溅射镀膜机一套、万用电表一架、紫外可见分光光度计一台；玻璃基片、金属铜靶、氩气等实验耗材。

四、实验原理1.磁控溅射镀膜原理（1）辉光放电溅射是建立在气体辉光放电的基础上, 辉光放电是只在真空度约为几帕的稀薄气体中, 两个电极之间加上电压时产生的一种气体放电现象。

辉光放电时, 两个电极间的电压和电流关系关系不能用简单的欧姆定律来描述, 以气压为1.33Pa 的 Ne 为例, 其关系如图 5 -1 所示。

图 5-1 气体直流辉光放电的形成当两个电极加上一个直流电压后, 由于宇宙射线产生的游离离子和电子有限,开始时只有很小的溅射电流。

随着电压的升高, 带电离子和电子获得足够能量, 与中性气体分子碰撞产生电离, 使电流逐步提高, 但是电压受到电源的高输出阻抗限制而为一常数, 该区域称为“汤姆森放电”区。

一旦产生了足够多的离子和电子后, 放电达到自持, 气体开始起辉, 出现电压降低。

进一步增加电源功率, 电压维持不变, 电流平稳增加, 该区称为“正常辉光放电”区。

当离子轰击覆盖了整个阴极表面后, 继续增加电源功率, 可同时提高放电区内的电压和电流密度, 形成均匀稳定的“异常辉光放电”, 这个放电区就是通常使用的溅射区域。

随后继续增加电压, 当电流密度增加到～0.1A/cm 2时, 电压开始急剧降低, 出现低电压大电流的弧光放电, 这在溅射中应力求避免。

（2）溅射通常溅射所用的工作气体是纯氩, 辉光放电时, 电子在电场的作用下加速飞向基片的过程中与氩原子发生碰撞, 电离出大量的氩离子和电子, 电子飞向基片。

氩离子在电场的作用下加速轰击靶材, 溅射出大量的靶材原子, 这些被溅射出来的原子具有一定的动能, 并会沿着一定的方向射向衬底, 从而被吸附在衬底上沉积成膜。

溅射效应和薄膜制备技术薄膜制备技术是一种非常重要的科学技术，在电子、光电、机械等领域都得到了广泛的应用。

而溅射制备技术则是其中一种有效的制备方法。

本文就针对溅射效应和薄膜制备技术展开讨论。

一、薄膜制备技术薄膜制备技术是指通过各种方法在基材表面上制备一层厚度在几纳米到几微米之间的薄膜，在几十年的发展中已经成为了现代科学技术的重要组成部分，应用广泛。

薄膜制备技术可以分为物理制备和化学制备两类。

其中物理制备又分为物理气相沉积、物理液相沉积、物理固相沉积。

化学制备分为化学气相沉积、化学液相沉积、化学固相沉积。

不同的制备方法在操作上有所区别，不过其基本原理是相同的。

薄膜制备技术的应用非常广泛，例如在微电子器件、光电器件中的制备、表面加工和涂装，还包括材料科学、生物医学和纳米科技等方面。

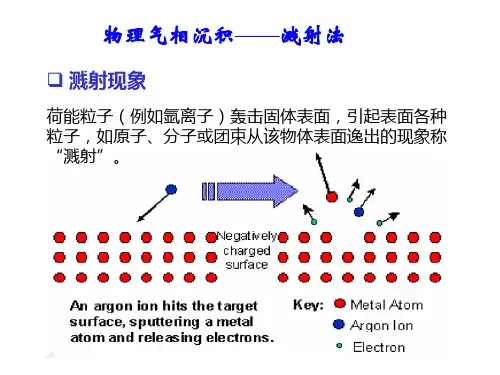

二、溅射效应溅射效应在薄膜制备技术中扮演了十分重要的角色，是制备过程中的一种基本物理现象。

溅射效应是指在高速离子轰击材料表面的过程中，材料表面遭受离子打击而形成的“喷溅”现象。

这种喷溅现象会导致表面组成的改变、表面缺陷的形成和表面形貌的改变，同时也会影响到制备薄膜的质量。

除了在薄膜制备技术中起到重要的作用外，在半导体器件制造领域也是一个有效的技术，用于去除表面的氧化层、硅化层或是金属复合膜等。

溅射效应的应用对于半导体器件的制备和研究至关重要。

三、溅射制备技术溅射制备技术是目前广泛用于薄膜制备的一种方法，通过溅射效应，在基材上制备特定的薄膜。

溅射制备技术可以分为物理溅射和化学溅射。

物理溅射是指在真空或惰性气体环境下，用高速离子轰击材料表面，使得材料表面发生物理和化学反应，从而形成薄膜。

化学溅射则是将一种或多种气体引入反应室中，在高温、高压下发生反应，生成一种物质，在基材表面形成薄膜。

值得一提的是，溅射制备技术的一个亮点在于其高精度性和高质量性。

制备出来的薄膜可以非常均匀地分布到基材表面上，而且成分非常精确，可以满足各种不同领域的需求。

二极直流溅射法工作原理、优缺点及制备薄膜特点二极直流溅射法也称为二极阴极溅射镀膜，是指在真空环境中利用粒子轰击靶材产生的溅射效应，使得靶材原子或分子从固体表面射出，在基片上沉积形成薄膜的过程。

二极直流溅射法的工作原理如下：
1. 在真空设备中通入惰性气体（一般为氩气Ar），在两极加上一定电压使其电离产生等离子体。

2. 靶材表面加上一定的负偏压，使得等离子体中的正离子飞速向靶材表面运动，撞击靶材表面使其产生溅射效应产生靶原子。

3. 靶材原子在真空室中自由运动，于工件表面沉积，从而形成薄膜。

二极直流溅射法的优点有：结构简单，控制不困难，操作时重复性好，溅射镀膜均匀区可达到靶直径的75%，膜厚偏差范围为±5%～±10%。

缺点有：一般溅射装置的排气系统基本上都用油扩散泵系统，二极溅射的工作压力比较高（通常高于1Pa），在此压力范围内，扩散泵几乎不起作用，主阀处于关闭状态，排气速度小，本底真空和氩气中残留气氛对溅射镀膜影响极大。

二极直流溅射法制备薄膜的特点有：电子能量小，致使基片的温升较低、溅射速率高、对基板的损伤小。
