最新单片机创意摇摇棒制作

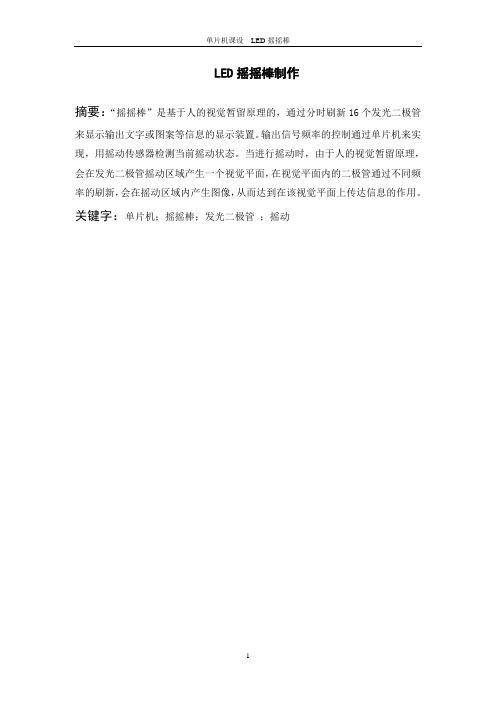

单片机课设LED摇摇棒LED摇摇棒制作摘要：“摇摇棒”是基于人的视觉暂留原理的，通过分时刷新16个发光二极管来显示输出文字或图案等信息的显示装置。

输出信号频率的控制通过单片机来实现，用摇动传感器检测当前摇动状态。

当进行摇动时，由于人的视觉暂留原理，会在发光二极管摇动区域产生一个视觉平面，在视觉平面内的二极管通过不同频率的刷新，会在摇动区域内产生图像，从而达到在该视觉平面上传达信息的作用。

关键字：单片机；摇摇棒；发光二极管；摇动自动化071 鲍旭创程波杨辉一、引言LED显示棒，又称摇摇棒，是一种利用视觉暂留效应制作的“高科技”玩具。

可以用“静如处子，动如脱兔”来形容它，即当静止时，它只是几个LED发光二极管（后简称LED），而一旦按照一定的频率去摇晃它，它就会随着位置的变化而变化（亮或灭），最终显示一幅图片或字符串。

本设计要求制作完成一个LED的显示棒。

通过考虑我们小组决定制作一个摇摇棒显示“应科院”三个字。

二、系统设计方案1.设计思路本系统要求设计一个LED显示棒，它主要是由中央控制部分、LED驱动部分、LED显示部分以及电源部分组成，如图1所示：图1：LED显示棒系统框图单片机将提取的字模进行存储，当接收到按键输入的指令时单片机就将相应的字模代码通过I/O口输出，使LED点亮，利用视觉暂留原理最终使图案完整的显示在摆动的显示屏中。

2.模块方案的论证与比较2.1 LED灯的选择方案一：传统LED发光二极管。

颜色多样，在可以同样显示图案的前提下使用它更为经济，但是颜色较为黯淡，不鲜亮。

方案二：高亮LED发光二极管。

正如其名，它的亮度比传统二极管要亮，而单片机课设LED摇摇棒且同样也有很多颜色，但是高亮LED的工作电流也要大于传统二极管。

在本次课程设计中我们选用的为红色高亮LED发光二极管。

2.2 外部中断信号产生方式使用水银开关。

通过摇晃使得惯性开关的摆杆与焊接的左右两个触点接触，利用这种接触产生的电平变化来触发中断，结合软件控制显示，制作简单，使用方便。

摇摇棒项目报告制作人：江湖哥目录设计主要内容和完成功能： (2)系统设计 (4)设计思路 (4)芯片介绍 (5)硬件电路： (8)摇摇棒制作完毕后的效果图 (10)总结 (10)内容要求：项目任务摇棒是如今流行的一种玩具，在各种聚会、节日中均见得到它的身影。

本设计也追随着摇摇棒的原理，利用人眼的视觉暂留特性，通过AT89S52单片机对16只高亮度LED发光二极管进行控制，配合手的左右摇晃就可呈现一幅完整的画面。

设计主要内容和完成功能：LED摇摇棒很好地利用了人眼的视觉暂留特性。

基于51单片机控制、16只高亮度LED发光二极管构成的摇摇棒，配合手的左右摇晃就可呈现一幅完整的画面，可以显示字符、图片等。

16只LED发光管作为画面每一列的显示，左右摇晃起到了扫描的作用，人眼的视觉暂留现象使得看到的是一幅完整的画面。

与LED 点阵的显示有几分相仿。

本设计以AT89S52单片机为中央控制器，显示棒摇动时显现的字符或图形由LED 灯显示，LED 灯成线状排列，每个瞬间线阵只能显示数字编码后的文字或图形的一列，利用人眼的视觉暂留原理，将需要显示的字符或图形分成64 列（，一般人手左右摆动的频率为几赫兹到十几赫兹，因此，通过单片机控制LED 线阵以一较低频率扫描显示字符或图形的每一列，摆动显示棒时即可因视觉暂留看出显示的字符或图形；左右摆动一次通过端口电平变化，调用相应的显示子程序，字符切换通过外部中断实现，该系统设计对程序设计的要求较硬件电路要高。

整套系统由中央控制模块、LED显示模块、供电模块等部分构成系统设计本系统包括单片机控制模块，开关及电源模块和输出显示模块三个部分。

单片机控制模块由Keil C进行编写，实现起来简单，开关及电源模块采用3V干电池配合晃动开关使用。

输出显示模块采用16个LED灯，在版上一字排开。

设计思路芯片介绍AT89S52主要性能与MCS-51单片机产品兼容8K字节在系统可编程Flash存储器1000次擦写周期全静态操作：0Hz～33MHz三级加密程序存储器32个可编程I/O口线三个16位定时器/计数器八个中断源全双工UART串行通道低功耗空闲和掉电模式掉电后中断可唤醒看门狗定时器双数据指针掉电标识符功能特性描述AT89S52是一种低功耗、高性能CMOS8位微控制器，具有8K 在系统可编程Flash 存储器。

# 创新设计16个LED灯的摇摇棒，可显示英文、图形及汉字# 仅需5种元器件（单片机、LED、导线、电池和塑料壳），让DIY简单、快速# 往返双程扫描，慢速摇动也可清晰显示# 敲击字幕切换功能，无需按键操作# 在软件上有很大的升级空间（包括双色显示、LED测光等）-----------------------------------------------------------------------[注意事项]-----------------------------------------------------------------------# HEX文件烧写时需选择“内部RC时钟”# 本制作采用STC12C5A60S2单片机，不可以用其他型号单片机替代# 惯性开关在制作时注意静止时开关柄到左右触点间的距离应尽量相等# 本制作无开关，不用时需取下电池或在电池间塞入绝缘纸片单片机采用STC12C5A60S2（1pcs）- 0805型贴片式LED灯（16pcs）- CR2032钮扣电池（2pcs）- 具有一定弹性的导线和废弃的元器件引脚- 用来包装DIP40脚单片机的塑料壳（1pcs）- 确保单片机可以放入并有较大余地- 用钳子将P0、P2接口所在一侧的引脚全部向外弯折- 目的是保证将单片机放入塑料壳时不会左右乱窜- 弯折时尽量不断放入塑料壳中比对- 擦拭弯折后的引脚表面确保无污物可以顺利上锡- 用摄子取出贴片LED灯并焊接在单片机引脚上- 从P2.0引脚开始焊接左边焊LED负极（P2.0负极、P2.1正极）- 依次焊接16个LED灯到P0.2引脚为止- 将一支废弃元器件引脚对折并焊接在弹性导线上- 弹性导线的另一端焊接在单片机的第20脚上（GND）注意掌握导线长度- 将P1.3引脚弯折至芯片底部再用废弃元器件引脚向上延长P1.2引脚- 使之形成惯性开关的两个触点再把P1.4引脚略向内弯曲形成侧撞触点- 把一支废弃的元器件引脚焊接在单片机的第40脚上（VCC）- 再取一段导线将一端焊接在单片机的第20脚上（GND）- 导线另一端的接头处挂大量的锡- 用胶带固定导线使之在摇动时不易乱窜- 此时在单片机一侧形成了电源的正、负极接口将钮扣电池重叠后放入正、负极接口处- 最后将单片机连同电池一并塞进塑料壳中- 用透明胶带把开口处包好 - 因摇动时的离心力向上所以单片机及电池不会向下滑落无需设计下方固定希望以上资料对你有所帮助，附励志名言3条：1、常自认为是福薄的人，任何不好的事情发生都合情合理，有这样平常心态，将会战胜很多困难。

基于单片机的摇摇棒设计摇摇棒是一种可以发出声音和光线的玩具，通过挥动摇摇棒，可以产生不同的声音和光线效果。

本文将介绍一个基于单片机的摇摇棒设计。

设计的摇摇棒主要由以下几个部分组成：单片机、声音发生器、光敏电阻、LED灯和蜂鸣器。

首先，我们选择了一块适用于这个项目的单片机。

在本设计中，我们选择了AT89S52单片机，因为它拥有较高的性能和丰富的接口。

其次，我们需要一个声音发生器来产生不同的声音效果。

我们选择了一个简单的脉冲宽度调制（PWM）声音发生器模块，通过改变PWM的占空比来改变声音的高低音。

然后，为了在摇动棒时产生声音和光线效果，我们使用了一个光敏电阻。

当摇动棒快速晃动时，光敏电阻会感知到光线变化，并通过单片机的模拟输入引脚将信号传递给单片机。

单片机根据接收到的信号来改变声音和光线的效果。

此外，我们还添加了一颗LED灯和一个蜂鸣器来增加摇动棒的趣味性。

当摇动棒晃动时，LED灯会闪烁并发出不同的颜色，蜂鸣器也会发出声音。

我们通过单片机的输出引脚将信号发送给LED灯和蜂鸣器，以控制它们的工作状态。

最后，我们使用编程语言来编写单片机的程序。

程序的功能是根据摇动棒的晃动情况来产生不同的声音和光线效果。

例如，在摇动棒缓慢晃动时，声音发生器会产生低音并使LED灯缓慢闪烁。

而在摇动棒快速晃动时，声音发生器会产生高音并使LED灯快速闪烁。

通过以上的设计，我们可以制作一个基于单片机的摇摇棒。

用户可以通过摇动棒来产生不同的声音和光线效果，增加了玩具的趣味性和可玩性。

综上所述，本文介绍了一个基于单片机的摇摇棒设计。

通过选择合适的单片机和相关组件，并编写相应的程序，我们可以制作出一个具有声音和光线效果的摇摇棒。

这个设计不仅可以增加玩具的趣味性，还可以培养孩子们对电子技术的兴趣和学习能力。

怎样制作摇摇棒
 废话不多说，进入主题。

 首先，需要洞洞板一块。

我用的是2*8CM的，双面镀锡板。

 蓝色雾面高亮3MM子弹头LED 16只（名字说的长了点。

）
 处理每个LED的引脚成如图这样
 焊接到洞洞板（我是焊接在洞洞板的侧边，节省了空间，也为后来包装方便。

）
 焊接一排
 在这里说明一下，我使用的驱动方式比较特别。

我自己随便捣鼓的，然后试着就成功了，节省了近一半的IO口，只用了9个IO口就可以分别单独驱动16个LED，并且用stc的推挽输出。

具体驱动方式和电路图请继续看下文，后面会说明。

《单片机基础》课程实习指导手册——制作摇摇棒摇摇棒硬件部分由单片机最小系统、LED灯条、电池盒三部分组成。

其中最小系统和LED 灯条需要手工在万用板上焊接。

图 1 单片机最小系统图 2 LED灯条任务一：认识实验所需元件图 3 本次实习所用元件请根据以上电路图和原件实物，在下面所给的万用板模拟图中描绘出单片机最小系统的线路布局。

图 4 焊接元件的万用板任务二：根据设计好的电路走线焊接电路提示（电路板的焊接技巧）：在焊接时，先使用烙铁加热焊件，然后将焊锡送入焊盘与烙铁之间，当焊锡在焊盘和引脚之间形成圆锥型时，移开烙铁和焊锡便完成了元件的焊接。

图 5 焊接过程示意图请根据以下步骤焊接各元件。

图 6 步骤一（插入单片机底座并焊接底座）如图6所示，将单片机底座插于万用板正面，翻转电路板，对底座引脚逐一进行焊接。

图7 步骤二（插入排针并焊接排针）如图7所示，将每段20脚的排针从中间掰成两段，每段10脚，插于单片机底座两侧，翻转电路板，对排针引脚逐一进行焊接。

图8 步骤三（锡连单片机底座和排针的对应引脚）如图8所示，在排针焊接完成后，用焊锡将单片机底座与排针按照线路布局相连。

图9 步骤四（焊接晶振和两个陶瓷电容）如图9所示，将晶振和两个30pF的谐振电容焊接在单片机插座的内部，靠近20脚的位置。

用铜丝将晶振与单片机链接好。

图10 步骤五（焊接电解电容）如图10所示，将47uF的电解电容引脚用镊子弯折，焊接在万用板上。

并依照电路图1将其余元件焊接好。

将电池盒连接到万用板上。

最后在万用板上写上学号和姓名，最小系统制作就完成了。

图11 在制作好的电路板上写上学号和姓名图12 焊接LED灯如图12所示，将大块的万用板分开，按照电路图2将发光二极管排列为共阳极方式。

进行焊接。

任务三：对焊接好的电路检测是否工作正常图13 测量系统的工作电压如图13所示，用万用表对最小系统的电压进行测试，红表笔接40脚（VCC），黑表笔接20脚（VSS），电压应该为+4.5V~+5V之间。

LED摇摇棒实际制作图文教程【含汇编程序】LED摇摇棒实际制作图文教程【含汇编程序】总体介绍:大家知道，人的眼睛存在视觉暂留现象，正因为眼睛的反应迟钝，才丰富了人的视觉感受。

意思是时间小于1/24秒人就分辨不出了，LED摇摇棒很好地利用了人眼的视觉暂留特性。

配合手的左右摇晃就可呈现一幅完整的画面，可以显示字符、图片等。

讲白了就和点阵的显示没什么去别，只是你的手摇晃的过程代替了点阵的片选。

下面是总体的设计电路图:D1是电源指示灯，习惯性做法，是为了更好的了解你电路的物理现象。

下面是摇摇棒的效果图:硬件模块:总体电路图有了我就说一下，焊接步骤及需要注意的细节，第一步:焊好16个LED灯，当然个数随喜好而定，LED颜色也随喜好，但最好不要用白光。

(正面) (背面)第二步:焊单片机最小系统元件放在里面一是为了保护元器件;二是为了美观、好看。

这里注意一下:我们可以在单片机的TXD和RXD及地那里接出来三根排针，接到单片机开发板上的TXD、RXD和地。

是为了烧程序方便，不用每烧一次程序就把它取出来，这样既减少了操作也减少了对单片机的损坏。

第三步:接线(正面)反面第四步:完成，还有按键和水银开关没接，等会会介绍。

总体以焊好下面介绍切换按键和水银开关的接发和作用。

1、水银开关在这里起的是防止镜像文字，深沉点给单片机一个下降沿的触发。

镜像文字通俗点讲是希望当文字向左晃动显示，向右晃动时不让其显示。

但如果没有水银开关给个中断的话，文字会一直显示，造成两排文字重叠在一起。

使人看不清。

当然我们要避免这种情况就接了个水银开关。

水银开关的安放最好是与LED成45度角，既容易触发、减少抖动也是为了安全，当装好后，可以用胶把它封起来，这样就避免了水银开关的破碎。

2、按键开关主要是为了切换模式，这个比较简单，端口随便接哪都可以，我接的是P0.2，软件模块:;===================================================== ;=====程序名称:摇摇棒================================ ;=====硬件说明:16个LED分别接P1、P2口，水银开关接P3.2，;===============按键开关接P0.2======================== ;=====软件说明:采用查表方式，外部中断0===============;=====程序编辑时间:2010-11-14-11-15================== ;=====程序编辑人:李阳辉============================== ;=====所用芯片:STC89C52============================== ;=====所用晶振:12MHz================================= ;=====版本:V1.0====================================== ;=====当前进度:完成================================== ;=====程序完成时间:2010-11-16-10-20================== ;================================================== === ;=====分配单元地址==================================== OUTPUT1 EQU 31H ;P2口查表的暂存器OUTPUT2 EQU 30H ;P1口查表的暂存器COUNT1 EQU 32HC1 EQU 33HC2 EQU 34HC3 EQU 35H C4 EQU 36H C5 EQU 37H C6 EQU 38H C7 EQU 39H C8 EQU 3AH C9 EQU 3BH C10 EQU 3CH KEY BIT P0.2ORG 0000H ;起始地址JMP RESETORG 0003H ;外部中断入口地址JMP INTORG 0030H/*===========================================复位程序===========================================*/RESET:MOV C1,#00H ;偏移量MOV C2,#00HMOV C3,#00HMOV C4,#00H/*MOV C5,#00HMOV C6,#00HMOV C7,#00HMOV C8,#00HMOV C9,#00HMOV C10,#00H */MOV OUTPUT1,#00HMOV OUTPUT2,#00HSETB KEY ;把P0.2置高，作为输入口MOV COUNT1,#00HSETB EX0 ;分中断SETB EA ;总中断SETB IT0 ;启动/*========================================== 主程序==========================================*/ MAIN:CALL KEY_SCANCALL NOADLJMP MAIN/*========================================= 按键处理程序只做了两种模式，大家可以再加=========================================*/ KEY_SCAN:JB KEY,KEY_RETLCALL DELAYJB KEY,KEY_RETINC COUNT1INC COUNT1MOV A,COUNT1CJNE A,#4,KEY_DMOV COUNT1,#00HKEY_D:JNB KEY,$KEY_RET:RET/*========================================== 散转程序==========================================*/ NOAD:MOV DPTR,#TAB_B ;设置散转表地址MOV A,COUNT1JMP @A+DPTRTAB_B: ;散转表AJMP OPR_0AJMP OPR_2OPR_0:MOV DPTR,#TAB1MOV A,C1MOVC A,@A+DPTRMOV OUTPUT1,AMOV DPTR,#TAB2MOV A,C2MOVC A,@A+DPTRMOV OUTPUT2,AMOV P2,OUTPUT1 MOV P1,OUTPUT2 CALL DELAYINC C1INC C2MOV A,C2CJNE A,#64,OPR_0 MOV C1,#00H MOV C2,#00H LJMP OPR_RET OPR_2:MOV DPTR,#TAB3 MOV A,C3MOVC A,@A+DPTR MOV OUTPUT1,A MOV DPTR,#TAB4 MOV A,C4MOVC A,@A+DPTR MOV OUTPUT2,A MOV P2,OUTPUT1 MOV P1,OUTPUT2 CALL DELAYINC C3INC C4MOV A,C4CJNE A,#64,OPR_2MOV C3,#00HMOV C4,#00HLJMP OPR_RETOPR_RET:RET/*===========================================中断处理程序===========================================*/ INT:MOV P1,#0FFHMOV P2,#0FFHCALL DELAYRETI/*===========================================延时程序===========================================*/ DELAY:MOV R7,#3D1: MOV R6,#0E0HDJNZ R6,$DJNZ R7,D1RET;===========================真心爱你========================== TAB1: DB0FFH,0F7H,0F3H,0F7H,0F7H,0F7H,0F0H,0F7H,0C7H,0E7H,0B7H,0CBH,0EFH,0 F0H,0FBH,0FDHDB0FFH,0F9H,0F8H,0ABH,0AH,0B2H,0BAH,0A2H,0DBH,0DAH,0C2H,0DAH,0DBH,0E8H ,0F9H,0FFHDB0FFH,0E1H,0DEH,0BFH,0BFH,0BFH,0DFH,0EFH,0EFH,0DFH,0BFH,0BFH,0BFH,0DE H,0E1H,0FFHDB0FFH,0FFH,0DFH,0DFH,0DFH,0D0H,0D5H,0A5H,95H,0D5H,0A5H,0D0H,0DFH,0DFH ,0FFH,0FFHTAB2:DB0FFH,0FFH,0CFH,0BFH,7FH,0FFH,03H,0F7H,0EFH,7FH,0BFH,0DFH,0FFH,03H,0F FH,0FFHDB0FFH,0FFH,0FCH,0FCH,0CCH,0CBH,0C7H,0CBH,5CH,9FH,0EFH,0F7H,0FBH,0FDH, 0FFH,0FFHDB0FFH,0FFH,0FFH,7FH,0BFH,0DFH,0EFH,0F7H,0F7H,0E7H,0DFH,0BFH,7FH,0FFH, 0FFH,0FFHDB0FFH,0DFH,0DFH,0DDH,0DBH,17H,4FH,5FH,5FH,5FH,4FH,07H,0DBH,0DDH,0DFH, 0FFH;=========================新年快乐============================TAB3:DB0FFH,0FFH,0FEH,0FEH,0BEH,0BEH,0DEH,0DEH,0D8H,0DEH,0DEH,0EEH,0EEH,0E0 H,0FFH,0FFHDB0FFH,0FFH,0FFH,0F8H,0FBH,0FBH,0E0H,0FBH,0FBH,0FEH,0FDH,0FBH,80H,0 FFH,0F8H,0FFHDB0FFH,0FFH,0FFH,0F7H,0F7H,0F5H,0F5H,0F0H,0F5H,0F5H,0F5H,0D4H,0E7H,0F7 H,0F8H,0FFHDB0DEH,0DEH,0DEH,0DEH,0EEH,0EEH,0E0H,0FFH,0EEH,0E6H,0EAH,0ECH,0CCH,0AA H,0E6H,0EEHTAB4:DB0FFH,0FFH,0F7H,0EFH,0DFH,0BFH,0FFH,0FFH,01H,0FBH,0F7H,0BFH,0DFH,0EFH ,0F7H,0FFHDB0BFH,0BFH,0BBH,37H,0AFH,9FH,3FH,9FH,0AFH,0B7H,0BBH,0FFH,01H,0FFH,0FF H,0FFHDB0DFH,0DFH,0DFH,0DFH,0DFH,0DFH,0DFH,01H,0DFH,0DFH,0DFH,1FH,0DFH,0DFH, 0DFH,0FFHDB0FFH,0FFH,0FFH,01H,0FFH,0FFH,0FH,0F1H,0FFH,0EFH,8FH,0B0H,03H,0B7H,9F H,0EFH;=======================================================END ;结束。

密级：JINGGANGSHAN UNIVERSITY本科毕业论文（设计）题目：基于体感遥控的四轴飞行器设计学院电子与信息工程学院专业电子信息科学与技术班级 11级电信本（1）班学号 110914051姓名王仁军指导教师肖开选起讫时间2014.11---2015.05基于单片机极速LED魔棒设计姓名：张超学号：110914057（井冈山大学电子与信息工程学院，江西，吉安343009）指导老师：肖开选【摘要】本设计是基于STC15F104E单片机为核心控制芯片设计的多功能数码摇摇棒。

电路系统主要由电源管理、位置传感器、主控电路、LED驱动以及LED显示等模块组成。

通过完成硬件电路设计、PCB板设计制作、程序设计与调试，最终做出一款能够实际使用的摇摇棒作品，实现了摇摇棒的图像显示效果。

该设计在控制系统上采用了成本低、引脚数量少但功能较强的控制芯片，LED灯采用了高亮发光二极管，显示效果更明显，电源电路使用了专用的电源管理芯片，做到了功耗低，性能更加稳定。

本设计主要解决了目前市场上摇摇棒图片无法变换、分辨率低，显示不清晰等弊病，还可以根据自己的意愿，改变程序，来满足自己想要的结果。

从目前的发展前景，摇摇棒深受人们的喜爱，以及成本的控制，使得具有投放市场的价值，将会带来一定的经济效益。

【关键字】：单片机；魔棒；LED；传感器；Based on single chip microcomputer speed LED magic wand designAuthor: zhangchao(College of electronics and information engineering, Jinggangshan University Jiangxi Ji'an343009)Tutor: Xiao Kaixuan[Abstract]This design is based on STC15F104E MCU as the core control chip design o f multi-function digital shake well. Circuit system is mainly composed of power man agement, position sensor, main control circuit, LED driver and LED display module, etc. By completing the hardware circuit design, PCB design, program design and deb ugging, finally make a can actually use shake stick work, implements the shake bar image display effect. ) has been used in the design in control system of low cost, le ss pin number but function strong control chip, LED lights used the highlight light-e mitting diodes (leds), show the effect is more obvious, the power supply circuit usin g the dedicated power management chip, do the low power consumption, more stable performance. This design mainly solves the teetering on the market at present rod c an't transform, low resolution images, show the evils, such as unclear can also accor ding to his own will, change the program, to meet the results they want. From the c urrent development prospects, rocking bar was deeply loved by people.【Key words】Microcomputer; Magic wand; LED; transducer；目录【摘要】 (1)第一章绪论 (4)1.1 选题背景以及发展前景 (4)1.2 课题研究的内容和实现的功能 (4)1.3 LED魔棒的系统设计要求 (5)第二章总体方案设计 (5)2.1 整个电路的组成 (5)2.2 设计的原理 (6)2.3 STC15F104E单片机内部结构 (6)第三章硬件电路设计 (8)3.1 主控芯片模块设计 (8)3.2 电源管理模块设计 (9)3.3 位置传感器模块设计 (9)3.4 LED驱动模块设计 (10)3.5 LED显示模块设计 (11)3.6 整体硬件电路设计 (11)第四章摇摇棒制作 (12)4.1 摇摇棒的制作 (12)4.2 摇摇棒PCB的制作 (13)4.3 摇摇棒实物的焊接 (13)4.4 极速LED魔棒的实物图 (14)第五章程序设计 (14)5.1 程序流程图 (14)5.2 主控芯片程序 (15)5.3 位置传感器的程序 (17)5.4 LED驱动模块程序 (17)5.5 LED显示模块程序 (18)第六章系统的硬件调试及软件调试 (19)6.1 常见的硬件故障 (19)6.2 硬件调试方法 (20)6.3 软件调试方法 (20)6.4 调试步骤 (20)6.5 作品的效果图 (21)总结 (22)【参考文献】 (22)附录1 极速LED魔棒的作品说明 (23)附录2 极速LED魔棒的缺陷及优化 (24)附录3 元件清单 (25)致谢 (26)第一章绪论1.1 选题背景以及发展前景随着时代不断的向前推进，科学技术的不断发展，人们在满足日常生活所需以后，观念意识开始转向丰富自己精神的生活，发达的电子技术，无疑于给人们带来了更多的乐趣，在生活中扮演越来越重要的角色，信息传输更将会给人焕然一新的感觉，将在信息的索取方式使人们更加简单，更加快捷。
