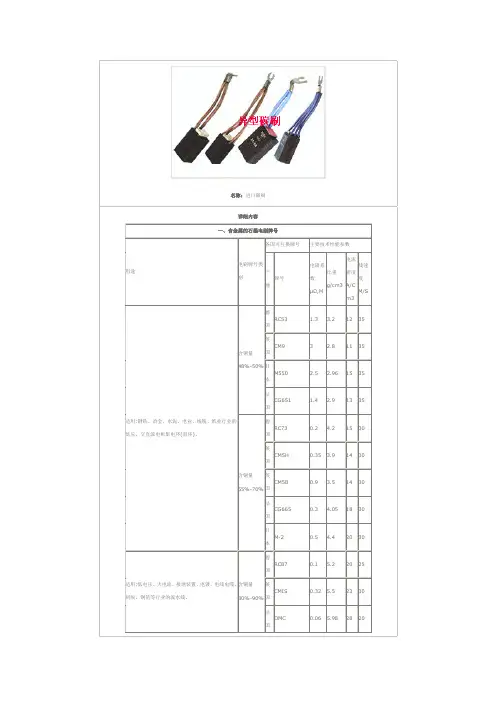

名称：进口碳刷详细内容一、含金属的石墨电刷牌号用途电刷牌号类别各国可互换牌号主要技术性能参数产地牌号 电阻系数μΩ,Μ 比重g/cm3 电流密度A/Cm3线速度Μ/S适用:钢铁、冶金、水泥、电业、线缆、纸业行业的低压、交直流电机集电环(滑环)。
含铜量48%-50%德国 RC53 1.3 3.212 35英国CM9 32.811 35日本 M5502.5 2.96 15 35法国CG651 1.4 2.913 35含铜量65%-70% 德国 RC73 0.2 4.215 30英国CM5H 0.35 3.914 30英国CM5B0.9 3.514 30法国 CG6650.3 4.05 18 30日本 M-2 0.5 4.4 20 30适用:低电压、大电流、接地装置、电镀、电线电缆、制版、铜箔等行业的流水线。
含铜量80%-90% 德国RC87 0.1 5.2 20 25英国CMIS0.32 5.5 23 30法国OMC0.06 5.98 28 20名称：汽车电刷详细内容电机用电刷性能介绍型号电阻率uΩ.m 肖氏硬度e体积密度g/cm3抗折强度Mpa接触压降V摩擦系数≤额定电流密度A/cm2允许圆周速度m/s主要用途N48 71 59 1.58 13.8 2.50 0.19 15.5 51换向良好,适用于电流密度9.5A/cm2条件下运行N6000 60 66 1.55 13.8 2.40 0.19 15.5 41 广泛应用于低负载和干燥或湿度变化大的环境下成膜性好,适用寿命长CE50 46 64 1.66 25 2.50 0.20 15.5 51基本材料CA35,经浸渍处理,可用于牵引电机CN16 54 63 1.65 17 2.70 0.20 15.5 51该材料经浸渍处理,具有良好的换向性能和较好的使用寿命CE7DE7 55 92 1.80 35 2.50 0.15 15.5 51使用于机车牵引电机和矿用牵引电机T900 51 72 1.68 31 1.70 0.22 12.5 41特别适用于低湿度和高温条件下的牵引电机G159W 30 50 1.60 30 3.00 0.15 12 51 适用于电压调整器ME778 55 70 1.83 17.5 2.30 0.14 15 51换向性能好,广泛应用于电力机车和轻轨牵引电机[关闭窗口名称：铜石墨电刷详细内容电机用电刷性能介绍型号电阻率uΩ.m 肖氏硬度e体积密度g/cm3抗折强度Mpa接触压降V摩擦系数≤额定电流密度A/cm2允许圆周速度m/s主要用途CM1S 0.32 9 5.5 68 0.24 0.11 23 30金属含量高,适用于接地装置和电锁生产线CM3H 0.20 10 4.30 27 0.52 0.10 16 25适用于集电环电机,也用于12V以下直流电机CM5H 0.35 15 3.90 23 0.86 0.09 14 30适用于40V以下直流电机和交流电机集电环CM5B 0.90 20 3.50 33 1.00 0.09 14 30 类似于CM5H,换向性能好,使用于40V以下直流电机和交流电机集电环CM9 3.00 25 2.80 29 1.16 0.11 11 35 适用于60V以下直流电机,电动机忽然交流电机集电环SM3 2.05 29 2.50 16.5 0.90 0.15 15 20银石墨电刷,适用于测速电机和微型电机名称：电动工具电刷详细内容工业级电动工具用碳刷性能型号电阻率uΩ.m 肖氏硬度e体积密度g/cm3抗折强度Mpa接触压降V摩擦系数≤额定电流密度A/cm2允许圆周速度m/s主要用途PM803CJ 838 35 1.443 13.5 VH H 8 23120V串激电机,各类电动工具,IM629 1500 27 1.43 15.0 VH VL 10 25240V1000W以下吸尘器H836(GC) 53 - 1.57 20.0 M VL 12 40120V电动工具,家用厨房电机H836(GT) 370 19.5 1.55 5.7 M VL 12 40120V电动工具,家用厨房电机CN16 62 69 1.60 - M VL 15 40 120V电动工具,切割机PM805 940 23 1.90 / VH L 10 45120V以下消费类电机/电动工具PM818 254 41 1.60 24.0 VH H 8.5 23120V各种功率电动工具,厨房电器PM825 889 41 1.60 24.5 VH L 8.5 45 120V以下电动工具PM829 508 40 1.66 14.0 VH L 8.5 23120V以下磨光机,动力制动机EG845 40 55 1.6 / M VL 15 40 切割机等小功率电动工IM624(GT) 1800 21 1.75 10.5 H VL 10 25240V以下电动工具.600以下吸尘器IM824 953 27 1.48 17.6 VH VL 12 25110-240V.1000W以下电动工具和吸尘器IM834 508 25 1.70 24.3 H VL 15 25120V1000W以上吸尘器IM839 1778 24 1.41 14.6 VH VL 12 50240V1500W以上吸尘器H805 165 30 1.65 26 M VL 12 40110V电动工具.24V以下DC电动工具H100(GC) 23 30 1.7 22.5 M VL 12 40120V电动工具.搅拌机.修枝机.割草机名称：工业用电刷详细内容工业及牵引电机用碳刷性能简介型号电阻率uΩ.m 肖氏硬度e体积密度g/cm3抗折强度Mpa接触压降V摩擦系数≤额定电流密度A/cm2允许圆周速度m/s主要用途EGOR 12 36 1.55 21 1.94 0.09 10 50适用于一般直流电机和铜质滑环CX25EG19 22 32 1.45 9 2.40 0.18 10 41良好的城膜性及换向性能,适用与扎钢电机。

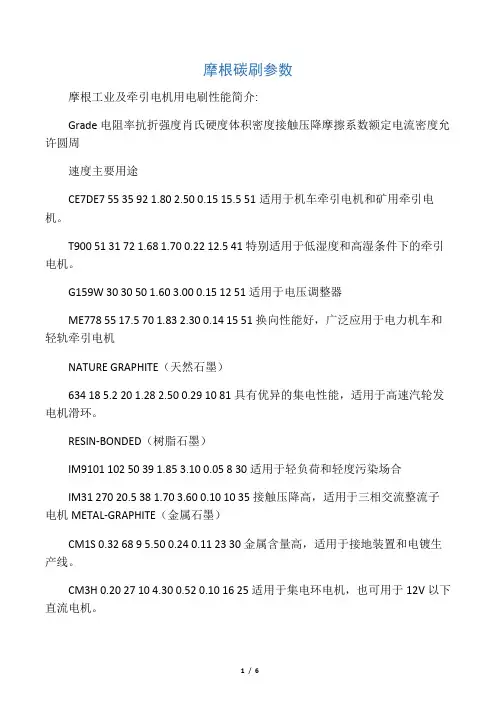

摩根碳刷参数摩根工业及牵引电机用电刷性能简介:Grade电阻率抗折强度肖氏硬度体积密度接触压降摩擦系数额定电流密度允许圆周速度主要用途CE7DE7 55 35 92 1.80 2.50 0.15 15.5 51适用于机车牵引电机和矿用牵引电机。
T900 51 31 72 1.68 1.70 0.22 12.5 41特别适用于低湿度和高湿条件下的牵引电机。
G159W 30 30 50 1.60 3.00 0.15 12 51适用于电压调整器ME778 55 17.5 70 1.83 2.30 0.14 15 51换向性能好，广泛应用于电力机车和轻轨牵引电机NATURE GRAPHITE（天然石墨）634 18 5.2 20 1.28 2.50 0.29 10 81具有优异的集电性能，适用于高速汽轮发电机滑环。
RESIN-BONDED（树脂石墨）IM9101 102 50 39 1.85 3.10 0.05 8 30适用于轻负荷和轻度污染场合IM31 270 20.5 38 1.70 3.60 0.10 10 35接触压降高，适用于三相交流整流子电机METAL-GRAPHITE（金属石墨）CM1S 0.32 68 9 5.50 0.24 0.11 23 30金属含量高，适用于接地装置和电镀生产线。
CM3H 0.20 27 10 4.30 0.52 0.10 16 25适用于集电环电机，也可用于12V以下直流电机。
CM5H 0.35 23 15 3.90 0.86 0.09 14 30适用于40V以下直流电机和交流电机集电环。
CM5B 0.90 33 20 3.50 1.00 0.09 14 30类似于CM5H,换向性能好，适用于40v 以下直流电机和交流电机集电环CM9 3.00 29 25 2.80 1.16 0.11 11 35适用60V以下直流发电机，电动机和交流电机集电环。
SM3 2.05 16.5 29 2.50 0.90 0.15 15 20银石墨电刷，适用于测速电机和微型电机。
标准化电力工程施工工艺电气专业
电刷的类别、型号、特征及应用范围
电机电刷按其材料和制作工艺不同可分为三个类别；
1.石磨类电刷（S型）
这种石磨类电刷以天然石墨为主要材料，采用沥青或树脂作粘结剂，经烘焙
或在约1000℃高温烧结而成。
这类电刷具有良好的润滑性能和集流性能，用于运行平稳的中小型直流电机
的高速汽轮发电机集电环。
2.电化石墨类电刷（D1、D2和D3型）
此类电刷由碳黑、焦碳和石墨等碳素粉末材料组成，经约2500℃高温处理转
化为人造石墨。
D1为石墨基电化石墨；D2为焦炭基电化是石墨；D3为碳黑基电
化石墨。
这类电刷具有优异的换向性能和自润滑性，广泛用于各类交直流电机。
具有
使用寿命长，对换向器磨损小等优点。
3.金属石墨类电刷（J1、J2和J3型）
此类系以电解铜料和石墨为主要材料，按使用需要也可采用银粉、铅粉等其
他金属粉末。
J1为不含粘结剂的铜石墨电刷；J2为含粘结剂的铜石墨电刷；J3
为银石墨电刷。
这类电刷既有石墨的润滑特性又有金属的高导电性，因此，适用于高负荷和
换向要求不高的低电压电机。
其线速度一般不超过30米/秒。
摩根碳刷参数摩根工业及牵引电机用电刷性能简介:Grade电阻率抗折强度肖氏硬度体积密度接触压降摩擦系数额定电流密度允许圆周速度主要用途CE7DE7 55 35 92 1.80 2.50 0.15 15.5 51适用于机车牵引电机和矿用牵引电机。
T900 51 31 72 1.68 1.70 0.22 12.5 41特别适用于低湿度和高湿条件下的牵引电机。
G159W 30 30 50 1.60 3.00 0.15 12 51适用于电压调整器ME778 55 17.5 70 1.83 2.30 0.14 15 51换向性能好，广泛应用于电力机车和轻轨牵引电机NATURE GRAPHITE（天然石墨）634 18 5.2 20 1.28 2.50 0.29 10 81具有优异的集电性能，适用于高速汽轮发电机滑环。
RESIN-BONDED（树脂石墨）IM9101 102 50 39 1.85 3.10 0.05 8 30适用于轻负荷和轻度污染场合IM31 270 20.5 38 1.70 3.60 0.10 10 35接触压降高，适用于三相交流整流子电机METAL-GRAPHITE（金属石墨）CM1S 0.32 68 9 5.50 0.24 0.11 23 30金属含量高，适用于接地装置和电镀生产线。
CM3H 0.20 27 10 4.30 0.52 0.10 16 25适用于集电环电机，也可用于12V以下直流电机。
CM5H 0.35 23 15 3.90 0.86 0.09 14 30适用于40V以下直流电机和交流电机集电环。
CM5B 0.90 33 20 3.50 1.00 0.09 14 30类似于CM5H,换向性能好，适用于40v 以下直流电机和交流电机集电环CM9 3.00 29 25 2.80 1.16 0.11 11 35适用60V以下直流发电机，电动机和交流电机集电环。
SM3 2.05 16.5 29 2.50 0.90 0.15 15 20银石墨电刷，适用于测速电机和微型电机。

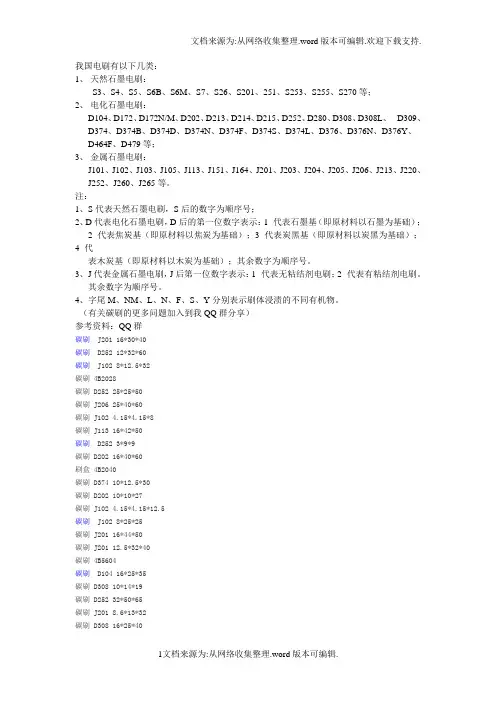

我国电刷有以下几类：1、天然石墨电刷：S3、S4、S5、S6B、S6M、S7、S26、S201、251、S253、S255、S270等；2、电化石墨电刷：D104、D172、D172N/M、D202、D213、D214、D215、D252、D280、D308、D308L、D309、D374、D374B、D374D、D374N、D374F、D374S、D374L、D376、D376N、D376Y、D464F、D479等；3、金属石墨电刷：J101、J102、J103、J105、J113、J151、J164、J201、J203、J204、J205、J206、J213、J220、J252、J260、J265等。
注：1、S代表天然石墨电刷，S后的数字为顺序号；2、D代表电化石墨电刷，D后的第一位数字表示：1- 代表石墨基（即原材料以石墨为基础）；2- 代表焦炭基（即原材料以焦炭为基础）；3- 代表炭黑基（即原材料以炭黑为基础）；4- 代表木炭基（即原材料以木炭为基础）；其余数字为顺序号。
3、J代表金属石墨电刷，J后第一位数字表示：1- 代表无粘结剂电刷；2- 代表有粘结剂电刷。
其余数字为顺序号。
4、字尾M、NM、L、N、F、S、Y分别表示刷体浸渍的不同有机物。
（有关碳刷的更多问题加入到我QQ群分享）参考资料：QQ群碳刷J201 16*30*40碳刷D252 12*32*60碳刷J102 8*12.5*32碳刷 4B2028碳刷 D252 25*25*50碳刷 J206 25*40*60碳刷 J102 4.15*4.15*8碳刷 J113 16*42*50碳刷D252 3*9*9碳刷 D202 16*40*60刷盒 4B2040碳刷 D374 10*12.5*30碳刷 D202 10*10*27碳刷 J102 4.15*4.15*12.5碳刷J102 8*25*25碳刷 J201 16*44*50碳刷 J201 12.5*32*40碳刷 4B5604碳刷D104 16*25*35碳刷 D308 10*14*19碳刷 D252 32*50*65碳刷 J201 8.6*13*32碳刷 D308 16*25*40碳刷 D104 16*25*32碳刷 J204 4*6*25碳刷 D308L 12.7*31.75*46 碳刷 D308 25*32*50恒压刷握4B2847碳刷 D252 5*16*20碳刷 D252 8*5*25碳刷 J203 6.5*12.5*16.5 碳刷D252 25*35*40碳刷 D374 8*18*32碳刷 D104 8*12.5*25碳刷25*32 4B2129碳刷 D252 28*30*60碳刷 J113 24*30*47碳刷4B5607碳刷 D252 6.5*20*50碳刷 J204 4*5*12.5碳刷 D252 25*35*50碳刷 J164 12.5*25*25碳刷D308 6*10*23碳刷2-10*32 4B5642碳刷 J204 7*5*24碳刷 D214 14*20*32碳刷 J201 10*10*25碳刷 J204 5.2*4.2*14碳刷 J164 20*35*32碳刷D104 7*12*30碳刷 J204 16*32*50碳刷 J204 10*25*32碳刷 D361 12.5*20*40碳刷 D252 4*4.5*15碳刷 D361 25*20*50碳刷 J204 4*6*16碳刷D374 2(12.5*40)*50 碳刷 D308 4.3*6.5*13.5 碳刷 J113 35*50*45碳刷 D104 6*10*30碳刷J205 10*20*25碳刷 D214 10*32*50碳刷 J102 20*45*50碳刷 D104 12.5*10*25弹簧夹 4B2023碳刷 D252 22*30*60碳刷 J113 16*40*50碳刷 J201 10*32*40碳刷 D252 32*60*50碳刷J201 8*20*40碳刷 J201 8*16*25碳刷 J201 14*20*30碳刷 D464F 10*32*60碳刷 J102 8*25*20碳刷 J201 12*15*25碳刷 D308 7*10*25碳刷J206 5.6*12.1*16 碳刷 D308 5*5*20碳刷 D214 16*40*60碳刷 J203 10*15*90碳刷 D214 16*32*55碳刷 TJ25 5*10*20碳刷 J164 12.5*16*50 碳刷 J205 8*16*32碳刷D104 20*12.5*32 碳刷 D252 25*30*50碳刷 D308 8*12.3*20碳刷 D308L 13*13*40碳刷 D104 20*40*60碳刷 D252 7*8*18碳刷 J113 15*28*40碳刷D252 32*60*65碳刷 D252 32*60*60碳刷 D252 8*5*12.5碳刷 J204 5.1*5.6*16 碳刷 J201 20*32*60碳刷 J204 8*12.5*32碳刷 J204 20*40*40碳刷J164 12.5*14*32 恒压刷握 4B2064碳刷 J201 11*42*65碳刷20*32 4B2035碳刷 J201 32*40*50碳刷 J164 6*25*40碳刷 J204 4*5.5*9碳刷 J201 6*6*23碳刷 J204 25*25*50碳刷J204 32*35*60碳刷 D252 10*25*40碳刷 D252 21*49*50碳刷 J164 8*12*25碳刷D308 5*16*24碳刷 D308 9*12.5*36碳刷 D252 2.9*2.9*8碳刷 D252 25*30*35碳刷 J201 8.5*19*30碳刷 D104 10*30*40碳刷D252 20*32*50弹簧夹 4B2030碳刷 D104 10*16*25碳刷 J113 16*45*50碳刷 D252 6.5*6.5*20碳刷 J204 5.2*4.2*20碳刷 D252 28*53*65碳刷D374 20*32*60碳刷 J204 4*5*10碳刷 D214 12.5*32*50碳刷J220 8*22*21碳刷 J201 18*20*32碳刷 D252 23*53*60碳刷 D374L 4*8*17碳刷J204 25*63*40碳刷 D172 25.4*38.1*102 碳刷 D104 5*5*16碳刷 D374 7*15*25恒压刷握4B2874碳刷 J164 12.5*25*32碳刷 D308L 13*36*55碳刷 J201 13.5*61.5*55 碳刷 S255 10*18*32碳刷J164 12.5*25*50碳刷 D308 5*6.5*13碳刷 D252 7*20*32碳刷 D308 4*7*12.5碳刷S255 10*20*25碳刷 J113 16*44*60碳刷 J201 16*42*60碳刷D308 4*4*16碳刷 J204 6.5*15*25碳刷 D351 8*10*32碳刷25*32 4B2133碳刷 D252 7*11*18.5恒压刷握 4B2050碳刷 D308 3*3*10碳刷D308L 5*10*18碳刷 D252 23*43*60碳刷 4B5630碳刷 D308 4*5*12.5刷盒4B1984碳刷 J204 22*32*50碳刷 D252 6.5*12.5*25 碳刷16*32 4B5609碳刷D252 6.5*10*32 碳刷 J164 8*10*25碳刷 J113 12*30*60碳刷 D374 10*32*50碳刷J113 12*32*32碳刷 D104 16*32*60碳刷 J204 25*32*60碳刷 D308 5*15*17弹簧夹 4B2045碳刷 J201 10*12.5*20 碳刷4B1987恒压刷握 4B2062碳刷 J201 13*30*50碳刷 4B5627碳刷 J201 12.5*60*80 碳刷 J201 13.5*61.5*65 碳刷2-10*32 4B5639碳刷 D104 16*32*50碳刷20*32 4B2034碳刷 J201 16*35*50碳刷 J102 20*40*50碳刷 J201 15.5*64*70 碳刷J204 5*10*50碳刷25*32 4B2131碳刷 D252 16*64*64碳刷 J203 8*9*25碳刷 J201 18*35*60碳刷2-10*32 4B5643碳刷 J201 5*8*16碳刷 D104 16*25*40碳刷 J113 16*40*60碳刷D104 15*25*40碳刷 D104 12.5*10*32 碳刷 D308 3.5*3.9*12.5碳刷 D104 32*32*60碳刷D104 7*20*35恒压刷握 4B2039碳刷 D104 16*32*40碳刷 J201 16*36*50碳刷D308L 4.5*10*18 碳刷 D104 14*20*32碳刷 D104 12.5*32*50 碳刷2-12.5*32 4B5647 碳刷 J113 12*32*45碳刷J113 13*20*30碳刷 D214 5.5*6*16碳刷 J204 10*12.5*32 恒压刷握 4B2021碳刷D308 3*15*32碳刷 J201 9*26*25碳刷 J201 8*25*32碳刷 TJ21 2*8*10碳刷J201 12.5*10*32碳刷 D252 7*12*25碳刷 J201 18*50*90碳刷 J204 5.1*7.1*12.5 碳刷 J164 12.5*12.5*25 碳刷D308 12.5*25*40碳刷 D308 4*8*20碳刷 D252 28*43*50碳刷 D374 20*40*50碳刷J101 8*10*32碳刷 D172 25*20*50碳刷 J201 15*25*40碳刷 D214 6.5*8*20碳刷 J201 16*30*60碳刷J201 10*30*35碳刷 J204 5*12.5*20碳刷 J204 5*30*35碳刷 D308L 4*8*17碳刷J204 5.1*7.1*20 碳刷 J201 5*8*16.5碳刷 J201 15*25*60碳刷J201 16*60*70碳刷 D308 12.5*32*40 碳刷 D214 4*4*24碳刷 J201 8.6*13*25碳刷 4B1973碳刷 J203 8*7*20碳刷 D104 5*10*18碳刷 D214 10*40*50碳刷 D252 2.5*3*6.5碳刷D374 8*20*25碳刷 J204 12.5*12.5*35 碳刷 D214 16*20*32碳刷 D252 30*30*40碳刷 D252 6*20*17碳刷 J204 5.6*10.1*32碳刷D172 20*32*40刷盒 4B2065碳刷 D308 6.5*10*20碳刷 D252 16*32*60碳刷 D308 6.5*8*20碳刷D252 2(12.5*40)*50 碳刷 D104 5*10*16碳刷 D252 23*40*55碳刷 D252 12*32*55碳刷 D252 21*49*60碳刷J204 5*6.5*12.5碳刷 4B5626碳刷 D214 15*30*50碳刷 D104 12.5*25*50碳刷2-10*32 4B5641碳刷 D104 8*10*20碳刷 J201 φ3.5*13碳刷 D172 16*16*32碳刷 J201 15.5*64*65恒压刷握4B2066碳刷 J201 16*34*50碳刷 J203 8*10*32碳刷 J204 6.5*15*32碳刷 J201 16*32*60。
电机碳刷的规格与参数电机碳刷是电机中的重要零部件之一，它具有多种规格和参数，对电机的性能起着关键作用。
本文将就电机碳刷的规格和参数进行详细介绍。
一、电机碳刷的规格1. 尺寸规格：电机碳刷的尺寸规格是指碳刷的长度、宽度和厚度等方面的尺寸参数。
通常使用毫米（mm）作为单位进行标注，如15mm×8mm×4mm。
2. 材料规格：电机碳刷的材料规格是指碳刷的主要材料成分和性能特点。
常见的碳刷材料有天然石墨、金属碳、金属石墨等。
不同材料的碳刷具有不同的摩擦特性和导电性能，适用于不同工作条件的电机。
3. 导电规格：电机碳刷的导电规格是指碳刷的导电性能参数。
主要包括电阻率和电导率。
电阻率越低，电导率越高，说明碳刷具有更好的导电性能，能够更有效地传递电流，提高电机的工作效率。
二、电机碳刷的参数1. 寿命参数：电机碳刷的寿命参数是指碳刷在工作过程中的使用寿命。
通常以小时（h）作为单位进行标注，如5000h。
寿命参数与碳刷的材料、制造工艺和工作条件等有关，寿命越长，表示碳刷使用寿命越长久，需要更少的更换维护工作。
2. 摩擦参数：电机碳刷的摩擦参数是指碳刷与电机旋转部件之间的摩擦力和摩擦系数等参数。
摩擦参数的大小和稳定性直接影响到电机的运行平稳性和噪音水平。
优质的碳刷应具有较低的摩擦力和摩擦系数，能够减少电机的磨损和噪音。
3. 温度参数：电机碳刷的温度参数是指碳刷在工作过程中的温度变化范围和温度耐受能力。
温度参数的好坏直接关系到电机的安全性和稳定性。
优质的碳刷应能够在高温和低温环境下保持稳定的性能，不会因温度变化而失效或损坏。
三、电机碳刷的选择和应用1. 根据电机类型选择：不同类型的电机对碳刷的要求不同。
直流电机通常使用碳刷作为电流传递的零部件，而交流电机则使用其他材料的刷子。
选择适合电机类型的碳刷是保证电机正常运行的关键。
2. 根据工作条件选择：不同的工作条件对碳刷的要求也不同。
如高速电机对碳刷的耐磨性和耐高温性要求较高，而低速电机对碳刷的导电性能和摩擦特性要求较高。
