扫盲贴：铰链篇

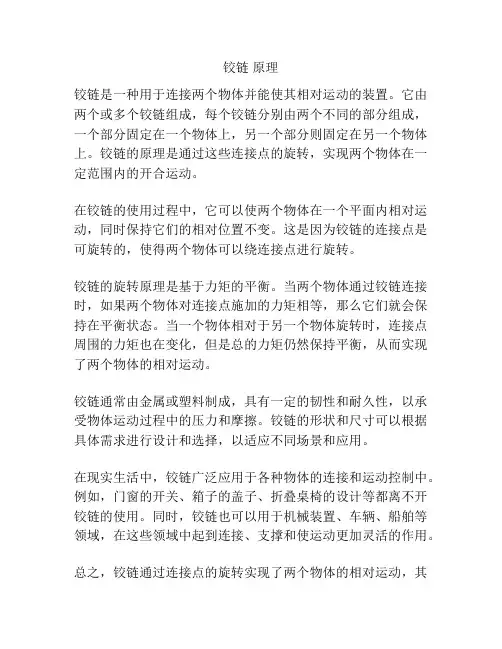

铰链原理
铰链是一种用于连接两个物体并能使其相对运动的装置。

它由两个或多个铰链组成，每个铰链分别由两个不同的部分组成，一个部分固定在一个物体上，另一个部分则固定在另一个物体上。

铰链的原理是通过这些连接点的旋转，实现两个物体在一定范围内的开合运动。

在铰链的使用过程中，它可以使两个物体在一个平面内相对运动，同时保持它们的相对位置不变。

这是因为铰链的连接点是可旋转的，使得两个物体可以绕连接点进行旋转。

铰链的旋转原理是基于力矩的平衡。

当两个物体通过铰链连接时，如果两个物体对连接点施加的力矩相等，那么它们就会保持在平衡状态。

当一个物体相对于另一个物体旋转时，连接点周围的力矩也在变化，但是总的力矩仍然保持平衡，从而实现了两个物体的相对运动。

铰链通常由金属或塑料制成，具有一定的韧性和耐久性，以承受物体运动过程中的压力和摩擦。

铰链的形状和尺寸可以根据具体需求进行设计和选择，以适应不同场景和应用。

在现实生活中，铰链广泛应用于各种物体的连接和运动控制中。

例如，门窗的开关、箱子的盖子、折叠桌椅的设计等都离不开铰链的使用。

同时，铰链也可以用于机械装置、车辆、船舶等领域，在这些领域中起到连接、支撑和使运动更加灵活的作用。

总之，铰链通过连接点的旋转实现了两个物体的相对运动，其
原理是基于力矩的平衡。

它在现实生活中有着广泛的应用，为许多物体的开合和运动提供了方便和灵活性。

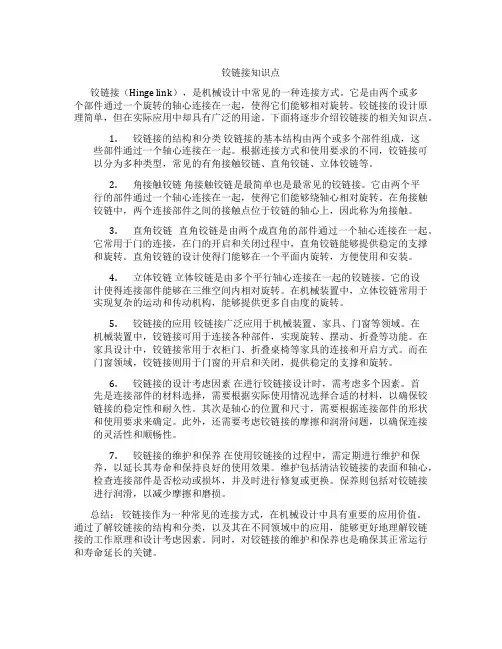

铰链接知识点铰链接（Hinge link），是机械设计中常见的一种连接方式。

它是由两个或多个部件通过一个旋转的轴心连接在一起，使得它们能够相对旋转。

铰链接的设计原理简单，但在实际应用中却具有广泛的用途。

下面将逐步介绍铰链接的相关知识点。

1.铰链接的结构和分类铰链接的基本结构由两个或多个部件组成，这些部件通过一个轴心连接在一起。

根据连接方式和使用要求的不同，铰链接可以分为多种类型，常见的有角接触铰链、直角铰链、立体铰链等。

2.角接触铰链角接触铰链是最简单也是最常见的铰链接。

它由两个平行的部件通过一个轴心连接在一起，使得它们能够绕轴心相对旋转。

在角接触铰链中，两个连接部件之间的接触点位于铰链的轴心上，因此称为角接触。

3.直角铰链直角铰链是由两个成直角的部件通过一个轴心连接在一起。

它常用于门的连接，在门的开启和关闭过程中，直角铰链能够提供稳定的支撑和旋转。

直角铰链的设计使得门能够在一个平面内旋转，方便使用和安装。

4.立体铰链立体铰链是由多个平行轴心连接在一起的铰链接。

它的设计使得连接部件能够在三维空间内相对旋转。

在机械装置中，立体铰链常用于实现复杂的运动和传动机构，能够提供更多自由度的旋转。

5.铰链接的应用铰链接广泛应用于机械装置、家具、门窗等领域。

在机械装置中，铰链接可用于连接各种部件，实现旋转、摆动、折叠等功能。

在家具设计中，铰链接常用于衣柜门、折叠桌椅等家具的连接和开启方式。

而在门窗领域，铰链接则用于门窗的开启和关闭，提供稳定的支撑和旋转。

6.铰链接的设计考虑因素在进行铰链接设计时，需考虑多个因素。

首先是连接部件的材料选择，需要根据实际使用情况选择合适的材料，以确保铰链接的稳定性和耐久性。

其次是轴心的位置和尺寸，需要根据连接部件的形状和使用要求来确定。

此外，还需要考虑铰链接的摩擦和润滑问题，以确保连接的灵活性和顺畅性。

7.铰链接的维护和保养在使用铰链接的过程中，需定期进行维护和保养，以延长其寿命和保持良好的使用效果。

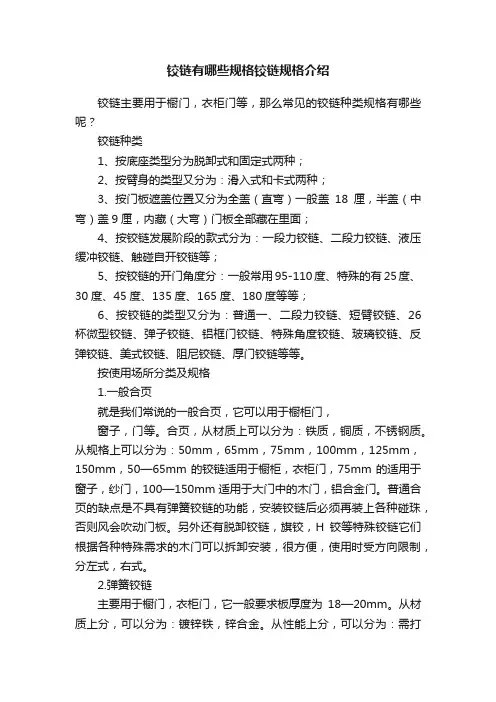

铰链有哪些规格铰链规格介绍铰链主要用于橱门，衣柜门等，那么常见的铰链种类规格有哪些呢？铰链种类1、按底座类型分为脱卸式和固定式两种；2、按臂身的类型又分为：滑入式和卡式两种；3、按门板遮盖位置又分为全盖（直弯）一般盖18厘，半盖（中弯）盖9厘，内藏（大弯）门板全部藏在里面；4、按铰链发展阶段的款式分为：一段力铰链、二段力铰链、液压缓冲铰链、触碰自开铰链等；5、按铰链的开门角度分：一般常用95-110度、特殊的有25度、30度、45度、135度、165度、180度等等；6、按铰链的类型又分为：普通一、二段力铰链、短臂铰链、26杯微型铰链、弹子铰链、铝框门铰链、特殊角度铰链、玻璃铰链、反弹铰链、美式铰链、阻尼铰链、厚门铰链等等。

按使用场所分类及规格1.一般合页就是我们常说的一般合页，它可以用于橱柜门，窗子，门等。

合页，从材质上可以分为：铁质，铜质，不锈钢质。

从规格上可以分为：50mm，65mm，75mm，100mm，125mm，150mm，50—65mm的铰链适用于橱柜，衣柜门，75mm的适用于窗子，纱门，100—150mm适用于大门中的木门，铝合金门。

普通合页的缺点是不具有弹簧铰链的功能，安装铰链后必须再装上各种碰珠，否则风会吹动门板。

另外还有脱卸铰链，旗铰，H铰等特殊铰链它们根据各种特殊需求的木门可以拆卸安装，很方便，使用时受方向限制，分左式，右式。

2.弹簧铰链主要用于橱门，衣柜门，它一般要求板厚度为18—20mm。

从材质上分，可以分为：镀锌铁，锌合金。

从性能上分，可以分为：需打洞，不需打洞两种。

不需打洞就是我们所称的桥式铰链。

桥式铰链样子看似一座桥，所以俗称桥式铰链。

它的特点是不需要在门板上钻洞，而且不受式样限制。

规格有：小号，中号，大号。

需打洞，就是现常用在橱柜门上的弹簧铰链等。

它的特点：门板必须要打洞，门的式样受铰链限制，门关上后不会被风吹开，不需要再安装各种碰蛛。

规格有：&26、&35。

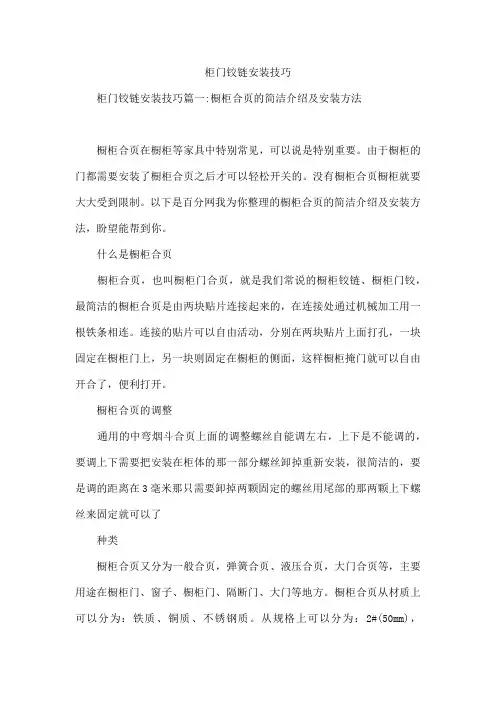

柜门铰链安装技巧柜门铰链安装技巧篇一:橱柜合页的简洁介绍及安装方法橱柜合页在橱柜等家具中特别常见，可以说是特别重要。

由于橱柜的门都需要安装了橱柜合页之后才可以轻松开关的。

没有橱柜合页橱柜就要大大受到限制。

以下是百分网我为你整理的橱柜合页的简洁介绍及安装方法，盼望能帮到你。

什么是橱柜合页橱柜合页，也叫橱柜门合页，就是我们常说的橱柜铰链、橱柜门铰，最简洁的橱柜合页是由两块贴片连接起来的，在连接处通过机械加工用一根铁条相连。

连接的贴片可以自由活动，分别在两块贴片上面打孔，一块固定在橱柜门上，另一块则固定在橱柜的侧面，这样橱柜掩门就可以自由开合了，便利打开。

橱柜合页的调整通用的中弯烟斗合页上面的调整螺丝自能调左右，上下是不能调的，要调上下需要把安装在柜体的那一部分螺丝卸掉重新安装，很简洁的，要是调的距离在3毫米那只需要卸掉两颗固定的螺丝用尾部的那两颗上下螺丝来固定就可以了种类橱柜合页又分为一般合页，弹簧合页、液压合页，大门合页等，主要用途在橱柜门、窗子、橱柜门、隔断门、大门等地方。

橱柜合页从材质上可以分为：铁质、铜质、不锈钢质。

从规格上可以分为：2#(50mm)，2.5#(65mm)，3#(75mm)，4#(100mm)，5#(125mm)，6#(150mm)，50~65mm规格的合页适用于橱柜、橱柜门，75mm的适用于窗子、纱门，100~150mm适用于大门中的常见的木门，铝合金门。

一般合页的缺点是不具备弹簧铰链的功能，简单生锈，不便利打开，安装后需要特殊再安装上各种防碰的装置，不然简单受外力的影响造成门板松动。

除了这些，还有一些特别的脱卸铰链，h铰等依据各种特别需求的木门可以拆卸安装，特别的便利，使用时候，可以依据方一直限定。

橱柜门合页弹簧合页，主要用在橱柜门、橱柜门上，它一般要求板的厚度在18~20mm。

从材质上弹簧铰链可以分为：镀锌铁、锌合金。

从性能上分，可以分为，需开孔和不开孔两种。

不开孔就是我们常见的桥式铰链。

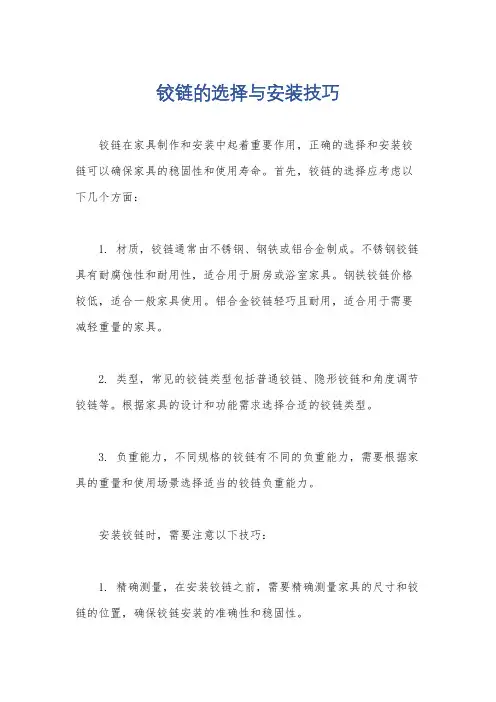

铰链的选择与安装技巧
铰链在家具制作和安装中起着重要作用，正确的选择和安装铰链可以确保家具的稳固性和使用寿命。

首先，铰链的选择应考虑以下几个方面：
1. 材质，铰链通常由不锈钢、钢铁或铝合金制成。

不锈钢铰链具有耐腐蚀性和耐用性，适合用于厨房或浴室家具。

钢铁铰链价格较低，适合一般家具使用。

铝合金铰链轻巧且耐用，适合用于需要减轻重量的家具。

2. 类型，常见的铰链类型包括普通铰链、隐形铰链和角度调节铰链等。

根据家具的设计和功能需求选择合适的铰链类型。

3. 负重能力，不同规格的铰链有不同的负重能力，需要根据家具的重量和使用场景选择适当的铰链负重能力。

安装铰链时，需要注意以下技巧：
1. 精确测量，在安装铰链之前，需要精确测量家具的尺寸和铰链的位置，确保铰链安装的准确性和稳固性。

2. 预先定位，在安装铰链之前，可以使用铅笔在家具上标记铰链的位置，以便准确安装。

3. 使用合适的工具，安装铰链需要使用螺丝刀、电钻等工具，确保使用合适的工具，以免损坏铰链或家具。

4. 调整功能，在安装完铰链后，需要进行功能调整，确保铰链的开合顺畅，不卡滞。

总的来说，正确选择合适的铰链，并严格按照安装技巧进行安装，可以确保家具的质量和稳固性，提高家具的使用舒适度和安全性。

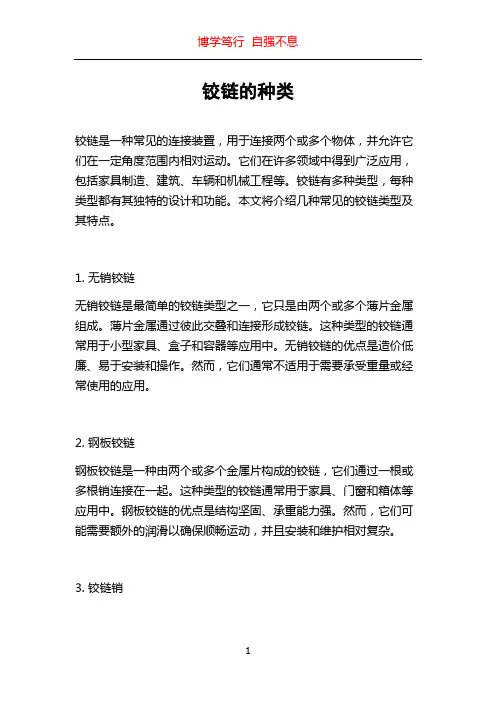

铰链的种类铰链是一种常见的连接装置，用于连接两个或多个物体，并允许它们在一定角度范围内相对运动。

它们在许多领域中得到广泛应用，包括家具制造、建筑、车辆和机械工程等。

铰链有多种类型，每种类型都有其独特的设计和功能。

本文将介绍几种常见的铰链类型及其特点。

1. 无销铰链无销铰链是最简单的铰链类型之一，它只是由两个或多个薄片金属组成。

薄片金属通过彼此交叠和连接形成铰链。

这种类型的铰链通常用于小型家具、盒子和容器等应用中。

无销铰链的优点是造价低廉、易于安装和操作。

然而，它们通常不适用于需要承受重量或经常使用的应用。

2. 钢板铰链钢板铰链是一种由两个或多个金属片构成的铰链，它们通过一根或多根销连接在一起。

这种类型的铰链通常用于家具、门窗和箱体等应用中。

钢板铰链的优点是结构坚固、承重能力强。

然而，它们可能需要额外的润滑以确保顺畅运动，并且安装和维护相对复杂。

3. 铰链销铰链销是经典的铰链类型，由两个或多个金属片和一根或多根销组成。

铰链销通常用于门、门板、橱柜和抽屉等应用中。

它们具有开合灵活、承重能力强的特点。

铰链销可分为钢销铰链和铜销铰链两种类型。

钢销铰链适用于重型应用，而铜销铰链常用于装饰和精密仪器。

4. 隐形铰链隐形铰链是一种设计精巧、外观美观的铰链类型。

它们通常由几个金属片组成，可以在打开时使门板完全嵌入承重结构中，从而实现完全平面的外观。

隐形铰链常用于高档家具和门窗等应用中，并且可以允许门板在多个方向上开启。

隐形铰链的优点是不影响整体外观，使得家具和门窗更加美观和优雅。

5. 圆盘铰链圆盘铰链是一种特殊的铰链类型，由两个半圆形铰链组成。

这种类型的铰链通常用于旋转门、过道门和旋转平台等应用中。

圆盘铰链的优点是可以支持较大角度范围的旋转运动，并且具有很高的稳定性和承重能力。

然而，安装圆盘铰链常需要更多的空间和特殊的设计。

总结：铰链是一种重要的连接装置，不仅可以连接物体，还可以允许它们在一定角度范围内相对运动。

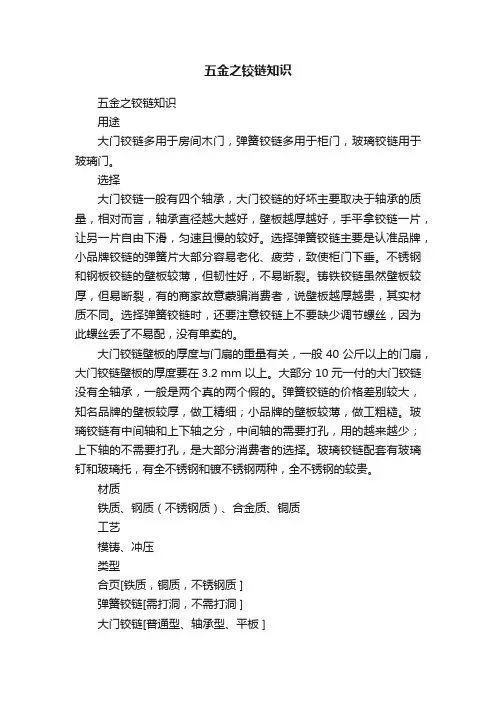

五金之铰链知识五金之铰链知识用途大门铰链多用于房间木门，弹簧铰链多用于柜门，玻璃铰链用于玻璃门。

选择大门铰链一般有四个轴承，大门铰链的好坏主要取决于轴承的质量，相对而言，轴承直径越大越好，壁板越厚越好，手平拿铰链一片，让另一片自由下滑，匀速且慢的较好。

选择弹簧铰链主要是认准品牌，小品牌铰链的弹簧片大部分容易老化、疲劳，致使柜门下垂。

不锈钢和钢板铰链的壁板较薄，但韧性好，不易断裂。

铸铁铰链虽然壁板较厚，但易断裂，有的商家故意蒙骗消费者，说壁板越厚越贵，其实材质不同。

选择弹簧铰链时，还要注意铰链上不要缺少调节螺丝，因为此螺丝丢了不易配，没有单卖的。

大门铰链壁板的厚度与门扇的重量有关，一般40公斤以上的门扇，大门铰链壁板的厚度要在3.2 mm 以上。

大部分10元一付的大门铰链没有全轴承，一般是两个真的两个假的。

弹簧铰链的价格差别较大，知名品牌的壁板较厚，做工精细；小品牌的壁板较薄，做工粗糙。

玻璃铰链有中间轴和上下轴之分，中间轴的需要打孔，用的越来越少；上下轴的不需要打孔，是大部分消费者的选择。

玻璃铰链配套有玻璃钉和玻璃托，有全不锈钢和镀不锈钢两种，全不锈钢的较贵。

材质铁质、钢质（不锈钢质）、合金质、铜质工艺模铸、冲压类型合页[铁质，铜质，不锈钢质 ]弹簧铰链[需打洞，不需打洞 ]大门铰链[普通型、轴承型、平板 ]其它铰链[台面铰链、翻门铰链、玻璃铰链 ]安装方式全盖门全部覆盖住柜体侧板,两者之间有一定间隙,以便于门安全的打开.直臂 0MM 半盖两扇门共用一块柜体侧板,它们之间有一个所要求的最小间隙,每扇门的覆盖距离减小,需要采用铰臂弯曲的铰链.中曲 9.5MM内侧门位于柜内,在柜体侧板旁,有一个间隙,以便于门安全的要采用铰臂非常弯曲的铰链大曲 16MM..开门按门边与旁板侧边的位置分，又有全盖门、半盖门和内嵌门三种安装方式。

全盖门基本上盖住了旁板；半盖门则盖过了旁板的一半，特别适用于中间有隔板，需要安装三扇门以上的柜子；内嵌门则装在两旁板之内。

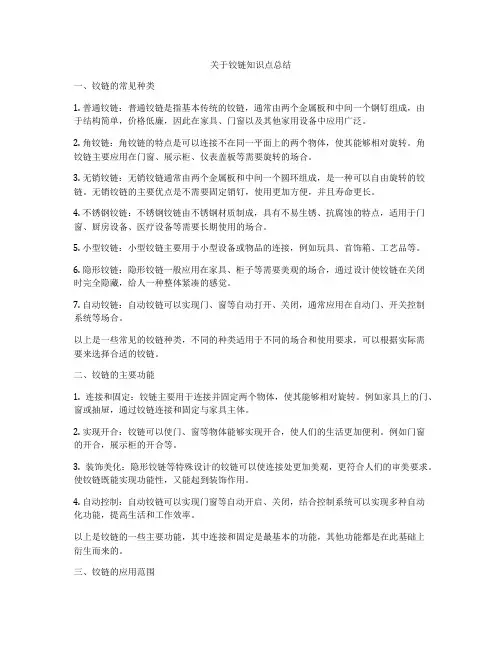

关于铰链知识点总结一、铰链的常见种类1. 普通铰链：普通铰链是指基本传统的铰链，通常由两个金属板和中间一个钢钉组成，由于结构简单，价格低廉，因此在家具、门窗以及其他家用设备中应用广泛。

2. 角铰链：角铰链的特点是可以连接不在同一平面上的两个物体，使其能够相对旋转。

角铰链主要应用在门窗、展示柜、仪表盖板等需要旋转的场合。

3. 无销铰链：无销铰链通常由两个金属板和中间一个圆环组成，是一种可以自由旋转的铰链。

无销铰链的主要优点是不需要固定销钉，使用更加方便，并且寿命更长。

4. 不锈钢铰链：不锈钢铰链由不锈钢材质制成，具有不易生锈、抗腐蚀的特点，适用于门窗、厨房设备、医疗设备等需要长期使用的场合。

5. 小型铰链：小型铰链主要用于小型设备或物品的连接，例如玩具、首饰箱、工艺品等。

6. 隐形铰链：隐形铰链一般应用在家具、柜子等需要美观的场合，通过设计使铰链在关闭时完全隐藏，给人一种整体紧凑的感觉。

7. 自动铰链：自动铰链可以实现门、窗等自动打开、关闭，通常应用在自动门、开关控制系统等场合。

以上是一些常见的铰链种类，不同的种类适用于不同的场合和使用要求，可以根据实际需要来选择合适的铰链。

二、铰链的主要功能1. 连接和固定：铰链主要用于连接并固定两个物体，使其能够相对旋转。

例如家具上的门、窗或抽屉，通过铰链连接和固定与家具主体。

2. 实现开合：铰链可以使门、窗等物体能够实现开合，使人们的生活更加便利。

例如门窗的开合，展示柜的开合等。

3. 装饰美化：隐形铰链等特殊设计的铰链可以使连接处更加美观，更符合人们的审美要求。

使铰链既能实现功能性，又能起到装饰作用。

4. 自动控制：自动铰链可以实现门窗等自动开启、关闭，结合控制系统可以实现多种自动化功能，提高生活和工作效率。

以上是铰链的一些主要功能，其中连接和固定是最基本的功能，其他功能都是在此基础上衍生而来的。

三、铰链的应用范围1. 家具：铰链广泛应用于家具中，例如各种类型的柜子、抽屉、门等。

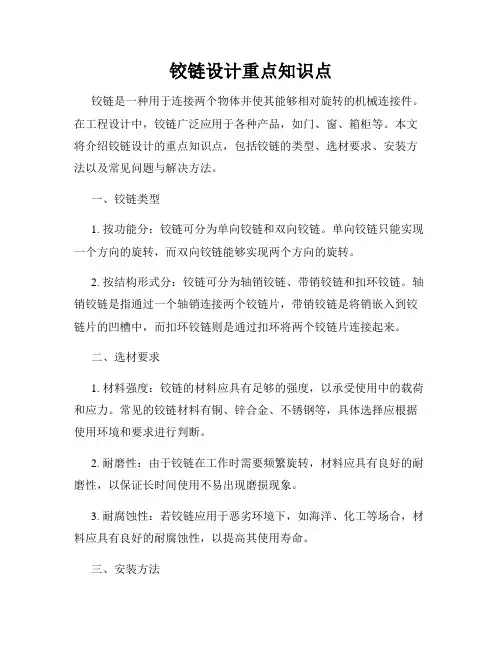

铰链设计重点知识点铰链是一种用于连接两个物体并使其能够相对旋转的机械连接件。

在工程设计中，铰链广泛应用于各种产品，如门、窗、箱柜等。

本文将介绍铰链设计的重点知识点，包括铰链的类型、选材要求、安装方法以及常见问题与解决方法。

一、铰链类型1. 按功能分：铰链可分为单向铰链和双向铰链。

单向铰链只能实现一个方向的旋转，而双向铰链能够实现两个方向的旋转。

2. 按结构形式分：铰链可分为轴销铰链、带销铰链和扣环铰链。

轴销铰链是指通过一个轴销连接两个铰链片，带销铰链是将销嵌入到铰链片的凹槽中，而扣环铰链则是通过扣环将两个铰链片连接起来。

二、选材要求1. 材料强度：铰链的材料应具有足够的强度，以承受使用中的载荷和应力。

常见的铰链材料有铜、锌合金、不锈钢等，具体选择应根据使用环境和要求进行判断。

2. 耐磨性：由于铰链在工作时需要频繁旋转，材料应具有良好的耐磨性，以保证长时间使用不易出现磨损现象。

3. 耐腐蚀性：若铰链应用于恶劣环境下，如海洋、化工等场合，材料应具有良好的耐腐蚀性，以提高其使用寿命。

三、安装方法1. 安装位置：在进行铰链的设计与安装时，需要合理选择安装位置，以确保铰链能够正常工作且不会受到外界环境的影响。

2. 孔径尺寸：安装铰链时，需要根据具体尺寸要求钻孔，孔径的尺寸应与铰链的材料和尺寸相匹配，以确保铰链的稳固性和可靠性。

3. 安装角度：在安装铰链时，需注意铰链的安装角度，不同角度的安装可实现不同的开启范围和功能。

四、常见问题与解决方法1. 未能顺利旋转：如果铰链在使用过程中无法顺利旋转或卡住，可能是由于铰链处积尘或润滑不良所致。

此时，可清洁铰链表面并添加适当润滑剂，以恢复其正常运行。

2. 松动或松脱：铰链安装后可能存在松动或松脱的问题，这可能是由于安装孔尺寸不合适或螺丝紧固力度不够所导致。

解决方法是重新确认孔径尺寸，调整螺丝的紧固力度。

3. 磨损或腐蚀：在长时间使用后，铰链可能出现磨损或腐蚀现象。

此时，需要更换新的铰链，并对腐蚀部位进行修复或保养，可采用涂覆保护层等方法。

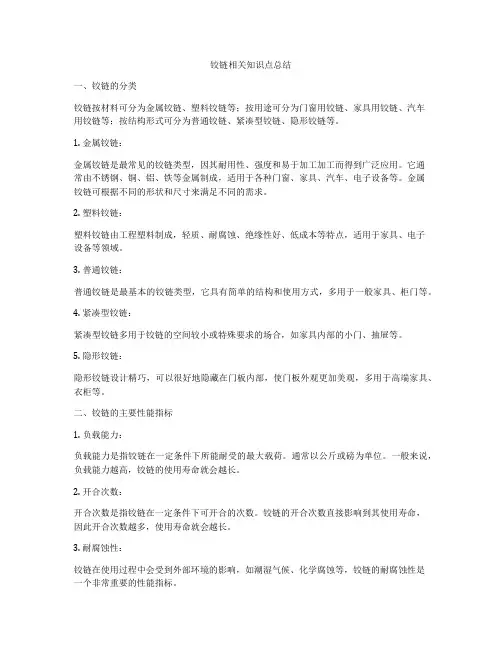

铰链相关知识点总结一、铰链的分类铰链按材料可分为金属铰链、塑料铰链等；按用途可分为门窗用铰链、家具用铰链、汽车用铰链等；按结构形式可分为普通铰链、紧凑型铰链、隐形铰链等。

1. 金属铰链：金属铰链是最常见的铰链类型，因其耐用性、强度和易于加工加工而得到广泛应用。

它通常由不锈钢、铜、铝、铁等金属制成，适用于各种门窗、家具、汽车、电子设备等。

金属铰链可根据不同的形状和尺寸来满足不同的需求。

2. 塑料铰链：塑料铰链由工程塑料制成，轻质、耐腐蚀、绝缘性好、低成本等特点，适用于家具、电子设备等领域。

3. 普通铰链：普通铰链是最基本的铰链类型，它具有简单的结构和使用方式，多用于一般家具、柜门等。

4. 紧凑型铰链：紧凑型铰链多用于铰链的空间较小或特殊要求的场合，如家具内部的小门、抽屉等。

5. 隐形铰链：隐形铰链设计精巧，可以很好地隐藏在门板内部，使门板外观更加美观，多用于高端家具、衣柜等。

二、铰链的主要性能指标1. 负载能力：负载能力是指铰链在一定条件下所能耐受的最大载荷。

通常以公斤或磅为单位。

一般来说，负载能力越高，铰链的使用寿命就会越长。

2. 开合次数：开合次数是指铰链在一定条件下可开合的次数。

铰链的开合次数直接影响到其使用寿命，因此开合次数越多，使用寿命就会越长。

3. 耐腐蚀性：铰链在使用过程中会受到外部环境的影响，如潮湿气候、化学腐蚀等，铰链的耐腐蚀性是一个非常重要的性能指标。

4. 使用寿命：使用寿命是指铰链在特定条件下的使用寿命，通常以年或次数为单位。

使用寿命是一个非常重要的性能指标，它直接关系到铰链的经济性和可靠性。

5. 开合力：开合力是指铰链在开合时所需要的力矩。

开合力越小，说明铰链的开合更加轻便，使用更加方便。

6. 稳定性：稳定性是指铰链在承担负载时的保持稳定状态的能力。

稳定性越好，表示铰链在承担负载时的安全性更高。

三、铰链的选购1. 根据用途选择：不同的用途需要不同性能和规格的铰链，因此在选购时应根据具体的用途来选择合适的铰链。

干货铰链知识深度大剖析,看完你也会成为半个铰链专家！铰链又称合页是用来连接两个固体并允许两者之间做相对转动的机械装置。

铰链可由可移动的组件构成，或者由可折叠的材料构成。

合页主要安装于门窗上,而铰链更多安装于柜体家具上，按材质分类主要分为，不锈钢铰链和铁铰链；为让人们得到更好的享受又出现了液压铰链（阻尼铰链），其特点是在柜门关闭时带来缓冲功能，最大程度的减小了柜门关闭时与柜体碰撞发出的噪音。

铰链种类与用途介绍1 直弯铰链门板盖住柜体18mm厚侧板的全部（即门板盖住侧板17mm），所用的铰链就是直弯铰链。

（1）铰链孔距默认110mm；（2）装铰链的侧板内空深度要大于70mm；（3）直弯铰链最大只能盖侧板17mm，所以25mm、35mm厚度的侧板门板全盖最大也只能盖住17mm。

2 中弯铰链门板盖住柜体18mm厚侧板的一半（即门板盖住侧板8mm），所用的铰链就是中弯铰链。

（1）铰链孔距边默认110mm；（2）装铰链的侧板内空深度要大于70mm；（3）中弯铰链最大只能盖侧板8mm。

3 大弯铰链门板完全不盖住柜体的侧板（即门板盖住侧板0mm），所用的铰链就是大弯铰链。

（1）铰链孔距边默认110mm；（2）装铰链的侧板内空深度要大于70mm；（3）大弯铰链相对于侧板是内嵌效果的，适用于各种厚度的侧板。

4 165°直弯铰链165°直弯铰链与普通的直弯铰链工艺是一样的，只是门板打开角度不一样，普通直弯铰链门板打开的角度为90°，165°的直弯铰链门板打开的角度是165°。

（1）铰链孔距边默认110mm；（2）装铰链的侧板内空深度要大于70mm；（3）165°直弯铰链最大只能盖侧板17mm，所以25mm、35mm厚度的侧板门板座全盖，最大也只能盖住17mm；（4）常用于转角柜门板。

5 165°大弯铰链165°大弯铰链与普通的大弯铰链工艺是一样的，只是门板打开的角度不一样，普通大弯铰链门板打开的角度为90°，165°的大弯铰链门板打开的角度是165°。

铰链工作原理
铰链是一种用于连接两个物体并允许它们相对旋转的机械装置，通常用于门、窗、箱子等的开关。

它由两个或多个金属片组成，通过铆钉、螺栓或焊接等方式固定在物体上。

铰链的工作原理基于杠杆原理。

当两个物体固定在铰链上时，一个物体相对于另一个物体的旋转是由铰链提供的。

其中一个物体称为铰链的“固定体”，另一个物体称为“活动体”。

活动体
可以围绕固定体的轴线进行旋转，而固定体保持静止。

具体工作原理如下：当施加力或外部力矩使活动体发生旋转时，铰链上的杠杆作用使活动体绕着固定体的轴线旋转。

这是通过对铰链施加的扭矩来实现的，扭矩是由施加在铰链上的力产生的。

铰链的设计有很多种，根据不同的应用需求有不同形状和结构的铰链。

最常见的是平面铰链，它由两个金属片通过铆钉连接，并允许物体在一个平面上进行旋转。

还有钢球铰链，它由一些小球和金属环组成，能够提供更大的承载能力和灵活性。

总结而言，铰链通过利用杠杆原理连接两个物体并使其相对旋转，工作原理是通过施加力或外部力矩使活动体绕着固定体的轴线旋转。

不同种类的铰链具有不同的设计和结构，以适应不同的应用需求。

铰链的基本类型铰链是一种连接两个物体并允许它们相对旋转的装置。

它是一种非常常见的机械连接件，在家居、建筑、机械等领域都有广泛的应用。

铰链的基本类型包括以下几种：一、平面铰链平面铰链是最简单的铰链类型，也是最常见的一种。

它由两个平行且相同大小的板材组成，通过一个或多个轴心连接在一起。

这样，两个板材就可以绕着轴心相对旋转。

平面铰链可以分为单轴和双轴两种。

单轴平面铰链只有一个轴心，通常用于门、窗等场合。

双轴平面铰链有两个轴心，可以使物体在水平和垂直方向上都能旋转，通常用于折叠桌、折叠椅等场合。

二、弹性铰链弹性铰链是指通过材料本身的弹性来实现旋转功能的铰链。

它通常由金属片或弹簧制成，具有良好的弹性和回弹力。

当物体绕着弹性铰链旋转时，金属片或弹簧会发生变形，并产生一定的弹性回弹力，从而使物体得以保持平衡。

弹性铰链广泛应用于电子产品、玩具等小型物品中，可以起到连接、支撑和调节角度的作用。

三、转动铰链转动铰链是指通过轴心连接两个物体并允许它们相对旋转的铰链。

它通常由两个圆形板材组成，通过一个或多个轴心连接在一起。

当物体绕着转动铰链旋转时，两个板材会相对旋转，并保持一定距离。

转动铰链通常用于机械、汽车等领域，可以起到连接、支撑和传递力量的作用。

四、摆线铰链摆线铰链是指通过摆线副来实现旋转功能的铰链。

它由一个固定在一端的凸轮和一个固定在另一端的摆线副组成。

当凸轮绕着自身中心旋转时，摆线副会沿着凸轮表面滚动，并产生一定的运动规律。

摆线铰链通常用于高速机械传动系统中，可以起到传递力量和调节速度的作用。

五、卡扣式铰链卡扣式铰链是一种特殊的铰链类型，它通过卡扣式结构来实现旋转功能。

它通常由两个相互连接的板材组成，其中一个板材上有凸起的卡扣结构，另一个板材上有对应的凹槽结构。

当两个板材相互插入时，卡扣结构会锁定在凹槽结构中，并保持稳定。

卡扣式铰链通常用于箱包、家具等领域，可以起到连接、支撑和调节角度的作用。

六、其他类型铰链除了以上几种基本类型外，还有一些其他类型的铰链。

什么是铰链？铰链也叫合页或门铰，如图片可看到安装在橱柜门上的铰链，此铰链为缓冲液压铰链，内置弹簧，还有液压缸，是弹簧铰链高档化的体现。

1。

全盖门全部覆盖住柜侧板，两者之间有一个间隙，以便门可以安全的打开。

直臂0毫米2。

半盖在这种情况下，两扇门共用一个侧板。

它们之间有一个所要求的最小总间隙。

每扇门覆盖距离相应地减少，需要采用铰臂弯曲的铰链。

中曲（9.5毫米）3。

内侧在这种情况下，门位于柜内，在柜侧板旁。

它也需要一个间隙，以便门可以安全地打开。

需要采用铰臂非常弯曲的铰链。

大曲（１６毫米）铰链安装小知识：1。

最小间隙最小间隙指打开门时所需的门侧边最小距离。

最小间隙是由C距离，、门厚度和铰链类型所决定的。

当门边为圆角时，最小间隙相应减少。

所需最小间隙可以从每种不同的铰链对应表中查找。

2。

半盖门的最小间隙当两扇门共用一个侧板时，所要求的总间隙应为两倍的最小间隙，以便两扇门可以同时打开。

3。

C距离C距离指门边和铰杯孔边之间的距离。

每种铰链的可用的最大C尺寸因不同的铰链型号而不同。

C距离越大，最小间隙就越小。

4。

门覆盖距离门覆盖距离指门覆盖侧板的距离。

5。

间隙间隙指在全盖的情况下，门外边到柜外边的距离；在半盖的情况下，两扇门之间的距离；在内侧门的情况下，间隙指门外边到柜侧板内边的距离。

6。

每扇门所需的铰链数门的宽度、门的高度和门的材料质量是每扇门所需的铰链数的决定因素。

在实际操作中，出现的各种因素由于情况的不同而不同。

所以上图中所列明的铰链数只能作为参考依据。

在情况不明的时候，建议做一个试验。

出于稳定性方面考虑，铰链之间的距离应尽量大一些。

X＝铰链之间的距离（此图是当使用19毫米厚刨花板，比重750公斤每立方米时所用的铰链数量一段力铰链与二段力铰链有什么区别“一段力铰链与二段力铰链有什么区别?”时至今日，依然不少人用这一个问句问我。

其实这一个问题，我在最早的博客阶段已经先写了，只是这一问题是以两篇文章分开来解释。

铰链的原理
铰链是一种用于连接两个物体并允许它们相对旋转的装置。

它的原理可以简单描述为通过两个或多个固定在物体上的金属片的互锁来实现连接和旋转。

一般来说，铰链由两个主要部分组成：铰链体和铰链销。

铰链体是由金属片制成的，它们通过铰链销连接在一起。

当金属片靠近时，它们之间的凹槽和凸缘相互嵌套，形成一个可旋转的关节。

铰链销是通过铰链体中的孔穿过的固定销，它确保了铰链的稳定性和可动性。

当两个物体连接在一起时，铰链体的一部分固定在一个物体上，而另一部分则固定在另一个物体上。

通过铰链的设计和安装，两个物体可以相对旋转，如门的开合或者笔记本电脑的屏幕翻转。

铰链的原理就是通过固定销在铰链体中的孔起到连接和转动的作用。

固定销的直径通常略大于铰链体中孔的直径，这样固定销可以在孔中自由旋转，但又不会易于脱离。

这样一来，两个物体就可以通过铰链连接在一起，并且可以相对自由地旋转，同时保持稳定性。

总结起来，铰链通过金属片的相互嵌套和固定销在孔中的旋转，实现了两个物体的连接和相对旋转。

这使得铰链成为了许多机械设备和家具中不可或缺的关键部件。

铰链的应用场景
铰链是一种机械连接件,广泛应用于各个领域,为我们的生活带来了巨大便利。

以下是铰链的一些典型应用场景:
1. 门窗
这是铰链最常见的应用场景。

铰链把门扇或窗户与门框或窗框连接,使它们能够自由开合。

无论是家用的木门、金属门,还是商场、办公楼等大型建筑的玻璃门或铁门,都需要依靠铰链实现开启和关闭。

2. 家具
柜门、抽屉、折叠桌、沙发床等都需要铰链。

铰链让这些家具能够灵活伸展开合,节省空间,满足不同的使用需求。

3. 电子产品
手机、平板电脑、笔记本电脑等便携式电子设备都采用了铰链设计,让屏幕与主体能够相对转动,既方便观看和操作,又能合起来便于携带。

4. 运输工具
船舶的舱门、飞机的机翼和尾舵都需要铰链。

汽车车门、引擎盖以及一些折叠式自行车等也离不开铰链。

5. 工业设备
工厂的管道系统、输送机、分拣机等设备内部也广泛使用铰链,作为关键的连接部件。

铰链在机械领域有着广泛的用途,可以说无处不在。

这种简单而巧妙的连接件,大大方便了人类的生产生活,体现了工业设计的精髓。

铰链相关知识点总结归纳一、铰链的基本构造1. 铰链由铰轴、铰钩、铰链片等组成。

铰轴是铰链的主要部件，是两个物体相对旋转的轴心。

铰钩是连接在铰轴的两端，作为铰链片的支撑点，使得两个物体相对旋转时稳定不摩擦。

铰链片是连接在铰轴上的两个金属片，通常由不锈钢等材料制成，承担支撑和转动的作用。

2. 铰链的材质一般为钢铁或不锈钢，具有较好的硬度和耐腐蚀性能。

同时，铰链的表面通常会进行表面处理，如镀锌、喷涂等，以增加其耐用性和美观度。

3. 根据连接对象的不同，铰链可以分为门铰链、窗铰链、抽屉铰链等不同种类。

不同种类的铰链各自适用于特定的使用场景，满足不同的需求。

二、铰链的功能1. 连接功能：铰链作为一种机械连接件，其最基本的作用就是连接两个物体，使其可以相对旋转。

在家具和建筑装饰中，铰链连接门、窗等部件，使其可以开合。

2. 支撑功能：铰链在连接两个物体的同时，还可以起到支撑作用。

例如门铰链可以支撑门板，使其不易下垂和变形。

3. 转动功能：铰链的设计可以使连接的两个物体相对旋转，起到转动的作用。

这在门窗的开合中起到至关重要的作用。

4. 固定功能：铰链可以将连接的两个物体牢固地固定在一起，不易松动和摇晃。

这为家具和建筑装饰的稳固性提供了重要保障。

三、铰链的安装和维护1. 安装：在安装铰链时，需要根据连接对象的具体情况选择合适的铰链规格和型号。

在安装过程中，要确保铰轴对齐、铰链片稳固固定，以及操作灵活顺畅。

同时，在安装时要注意选用高质量的连接螺丝和螺丝孔，确保铰链的稳固性和耐用性。

2. 维护：铰链在长时间的使用中可能会出现磨损和生锈等现象，影响其使用效果和寿命。

因此需要进行定期的维护保养，及时涂抹润滑油，清理铰轴和铰链片上的灰尘和污垢，并检查螺丝孔是否松动。

这样可以延长铰链的使用寿命，保持其良好的使用效果。

四、铰链的选用1. 在选择铰链时，需要根据具体的使用场景和需求来进行选择。

首先需要根据连接对象的重量和大小来选择合适规格和承重能力的铰链，以保证连接的稳固性和安全性。

铰链结构原理范文铰链是一种常见的连接结构，它由两个或多个互相连接的板块或构件组成，使它们能够相对旋转或转动。

铰链结构在机械工程、建筑工程以及家具设计等领域得到广泛应用，具有简单、可靠、易操作等特点。

下面将介绍铰链结构的基本原理。

铰链结构主要由两个部分组成，即铰链体和铰链销。

铰链体是由两个或多个平行的板块组成，它们中间通过铰链销连接，使得两个板块能够相对旋转。

铰链体通常是由金属制成，如钢铁、铜等，以保证结构的强度和耐久性。

铰链销是连接铰链体的关键部分，它由圆柱形的销轴和两个半圆形的销套组成。

铰链销安装在铰链体的两端，通过销轴的轴心使得两个板块能够围绕销轴旋转。

销轴与两个半圆形销套的配合使得铰链结构具有相对旋转的能力，且能够承受一定的载荷和力矩。

在铰链结构中，有几个基本要素需要注意。

首先是销轴的直径，它的大小直接影响到铰链结构的强度和承载能力。

一般情况下，销轴的直径越大，铰链结构的承载能力越大。

其次是销套的深度，它也与铰链结构的承载能力有关。

销套的深度越大，铰链结构的强度越高。

最后是铰链体的制造精度，铰链体的平行度和角度一致性十分重要，影响着铰链结构的运转和使用寿命。

铰链结构的原理是利用两个或多个铰链体的相对旋转实现构件的连接和固定。

通过选择合适的铰链体和销轴，可以使连接的构件能够旋转到所需的位置，并且能够保持相对稳定的角度。

铰链结构可以实现不同角度的固定，同时还具有便于操作和拆卸的特点。

铰链结构的应用十分广泛，例如门窗、抽屉、箱子、盖子等都使用了铰链结构。

在家具设计中，铰链结构常常用于门的连接和固定，使得家具具有开闭功能。

在建筑工程中，铰链结构可以用于连接大型门窗和门禁系统，提供安全可靠的开启和关闭功能。

在机械工程中，铰链结构用于机器的连接和活动部件的固定，如汽车的车门、引擎盖等。

总结而言，铰链结构是一种简单、可靠、易操作的连接方式，通过两个或多个板块相对旋转实现构件的连接和固定。

铰链结构的原理是利用铰链体和铰链销的配合实现相对旋转，通过选择合适的铰链体和销轴可以实现不同角度的固定。
