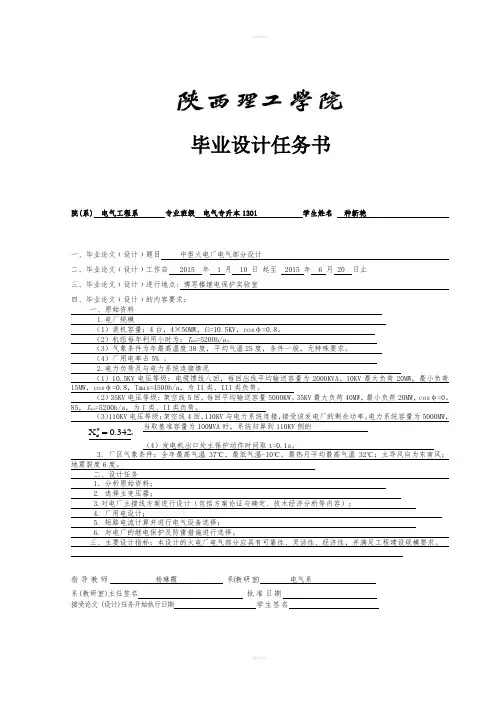

毕业设计任务书院(系) 电气工程系 专业班级 电气专升本1301 学生姓名 种新艳一、毕业论文﹙设计﹚题目 中型火电厂电气部分设计二、毕业论文﹙设计﹚工作自 2015 年 1 月 10 日 起至 2015 年 6 月 20 日止三、毕业论文﹙设计﹚进行地点: 博思楼继电保护实验室四、毕业论文﹙设计﹚的内容要求：一、原始资料1.电厂规模（1）装机容量：4台，4×50MW ，U N =10.5KV ，cosφ=0.8。
（2）机组每年利用小时为：T max =5200h/a 。
（3）气象条件为年最高温度38度，平均气温25度，条件一般，无特殊要求。
（4）厂用电率占5% 。
2.电力负荷及与电力系统连接情况（1）10.5KV 电压等级：电缆馈线八回，每回出线平均输送容量为2000KVA 。
10KV 最大负荷20MW ，最小负荷15MW ，cosφ=0.8，Tmax=4500h/a ，为II 类、III 类负荷。
（2）35KV 电压等级：架空线5回，每回平均输送容量5000KW 。
35KV 最大负荷40MW ，最小负荷20MW ，cosφ=0。
85，T max =5200h/a ，为I 类、II 类负荷。
（3）110KV 电压等级：架空线4回，110KV 与电力系统连接，接受该发电厂的剩余功率。
电力系统容量为5000MW ，当取基准容量为100MVA 时，系统归算到110KV 侧的 （4）发电机出口处主保护动作时间取t=0.1s 。
3. 厂区气象条件：全年最高气温37℃，最低气温-10℃，最热月平均最高气温32℃；主导风向为东南风；地震裂度6度。
二、设计任务1．分析原始资料；2. 选择主变压器；3.对电厂主接线方案进行设计（包括方案论证与确定、技术经济分析等内容）；4. 厂用电设计；5. 短路电流计算并进行电气设备选择；6. 对电厂的继电保护及防雷措施进行选择。
三、主要设计指标：本设计的火电厂电气部分应具有可靠性、灵活性、经济性，并满足工程建设规模要求。

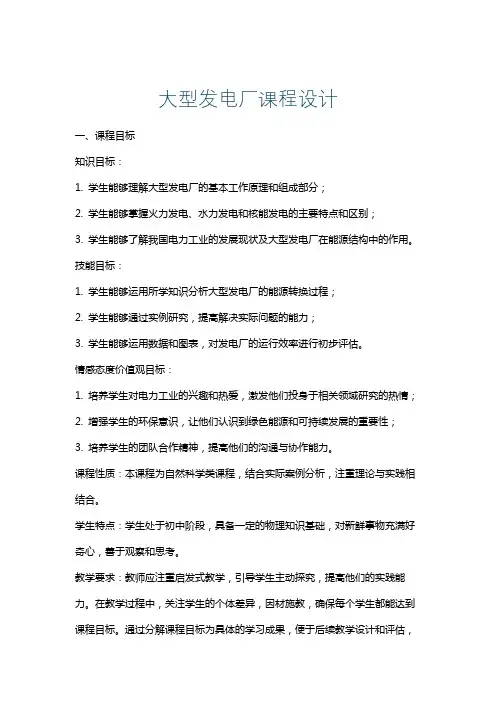

大型发电厂课程设计一、课程目标知识目标：1. 学生能够理解大型发电厂的基本工作原理和组成部分；2. 学生能够掌握火力发电、水力发电和核能发电的主要特点和区别；3. 学生能够了解我国电力工业的发展现状及大型发电厂在能源结构中的作用。
技能目标：1. 学生能够运用所学知识分析大型发电厂的能源转换过程；2. 学生能够通过实例研究，提高解决实际问题的能力；3. 学生能够运用数据和图表，对发电厂的运行效率进行初步评估。
情感态度价值观目标：1. 培养学生对电力工业的兴趣和热爱，激发他们投身于相关领域研究的热情；2. 增强学生的环保意识，让他们认识到绿色能源和可持续发展的重要性；3. 培养学生的团队合作精神，提高他们的沟通与协作能力。
课程性质：本课程为自然科学类课程，结合实际案例分析，注重理论与实践相结合。
学生特点：学生处于初中阶段，具备一定的物理知识基础，对新鲜事物充满好奇心，善于观察和思考。
教学要求：教师应注重启发式教学，引导学生主动探究，提高他们的实践能力。
在教学过程中，关注学生的个体差异，因材施教，确保每个学生都能达到课程目标。
通过分解课程目标为具体的学习成果，便于后续教学设计和评估，以提高课程实施的实效性。
二、教学内容1. 大型发电厂的基本概念与分类- 火力发电厂、水力发电厂和核能发电厂的工作原理- 发电厂的组成部分及其功能2. 火力发电厂- 燃料种类及燃烧过程- 蒸汽发电机组的运行原理- 废气处理与环保措施3. 水力发电厂- 水力资源的开发与利用- 水轮发电机组的构造与工作原理- 水库建设与生态保护4. 核能发电厂- 核能的基本原理与核反应堆- 核能发电的优势与安全隐患- 核废料处理与核安全5. 发电厂的运行与管理- 发电厂的生产流程与运行参数- 发电设备的维护与检修- 发电厂的能源管理与节能减排6. 我国电力工业发展现状与趋势- 电力产业结构与大型发电厂的地位- 可再生能源的发展与应用- 电力市场改革与未来发展趋势本教学内容根据课程目标制定，涵盖大型发电厂的相关知识，强调科学性和系统性。
课程设计任务书500KV火力发电厂一次部分初步设计一、课程设计目的课程设计是实现人才培养目标的综合性实践教学环节，是培养大学生创新能力、实践能力和团结协作精神的重要载体。
1、培养学生综合运用所学的基础知识、基本理论和基本技能去分析和解决本专业领域内具有一定难度的实际问题；2、培养学生严肃认真的科学态度和严谨踏实的工作作风；3、培养学生诚实守信、团结协作精神和独立工作能力；4、培养学生自主学习能力、创新能力、实践能力、综合分析问题与解决问题能力。
二、主要内容1、设计的任务（1）电气主接线方案设计。
(2) 主变压器的选择（3）短路电流计算（三相短路、两相短路、单相接地短路）。
（4）电气设备选择。
（5）防雷及过电压保护2、设计要求（1）电气主接线方案设计应合理，主接线方案论证与比较不能少于两个方案。
（2）短路电流及电气设备选择计算方法应正确。
（3）主接线图形符号、线条及图签符合规范，接线正确，图面布局合理，参数标注正确，图形清晰美观。
（4）论文格式应符合要求，结构严谨，逻辑性强，层次分明，文理通顺，无错别字，要求打印，统一用A4纸。
（5）独立完成，严禁抄袭或请人代作。
（6）按分配时间阶段完成相应任务。
三、主要技术指标或主要设计参数1、凝汽式发电厂（1）凝汽式发电机组4台：4*350MW；出口电压：20KV；发电机次暂态电抗：0.184；额定功率因数：0.87。
（2）机组年利用小时数：T=6000小时。
max（3）厂用电率：8%。
（4）发电机出口处主保护动作时间取0.05秒。
（5）环境温度：最高温度40O C，年平均气温15 O C。
2、电力负荷所有负荷均送入500KV系统。
3、发电厂出线500KV出线4回与系统连接。
4、电力系统情况500KV系统综合电抗为0.6，系统容量为无穷大。
四、设计成果要求1、课程设计说明书及计算书装订次序：（1）课程设计（论文）任务书（抄录原件有关内容）；（2）课程设计说明书正文包括方案论证（变压器选择、技术论证和经济比较）、短路计算图表、电气设备选择（高压开关电器、互感器、避雷器、电抗器、母线、发电机电压中性点设备等）及设备表、结论及体会。

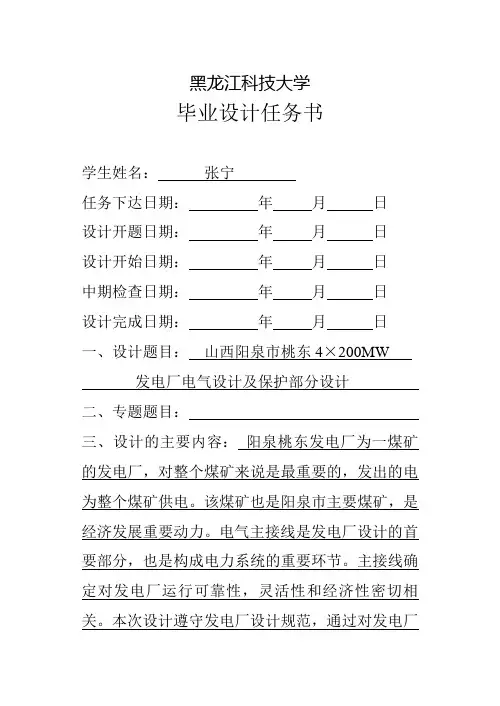

黑龙江科技大学
毕业设计任务书
学生姓名：张宁
任务下达日期：年月日
设计开题日期：年月日
设计开始日期：年月日
中期检查日期：年月日
设计完成日期：年月日一、设计题目：山西阳泉市桃东4×200MW
发电厂电气设计及保护部分设计
二、专题题目：
三、设计的主要内容：阳泉桃东发电厂为一煤矿的发电厂，对整个煤矿来说是最重要的，发出的电为整个煤矿供电。
该煤矿也是阳泉市主要煤矿，是经济发展重要动力。
电气主接线是发电厂设计的首要部分，也是构成电力系统的重要环节。
主接线确定对发电厂运行可靠性，灵活性和经济性密切相关。
本次设计遵守发电厂设计规范，通过对发电厂
电气主接线，厂用电接线，有关短路电流的计算，电气设备的选择与校验，继电保护，以及防雷保护的设计，简要完成了4×200MW发电厂电气一次部分设计。
将四台发电机全部升压接入220KV电网，简化了电网结构及主接线，省去了升高电压等级之间的联络变压器，降低了变压器的损耗。
四、设计目标：发电厂设计要有较高的可靠性，灵活性，经济性。
选用技术先进，运行经验良好的开关设备，低损耗变压器，降低投资和运行费用，简化日常工作，提高效率，减少差错，减小维护和检修费用，满足要求下尽可能节约投资，力争设备元件和设备的先进性，坚持可靠，先进，适用，经济原则，运行维护方便。
指导教师：
院（系）主管领导：
年月日。

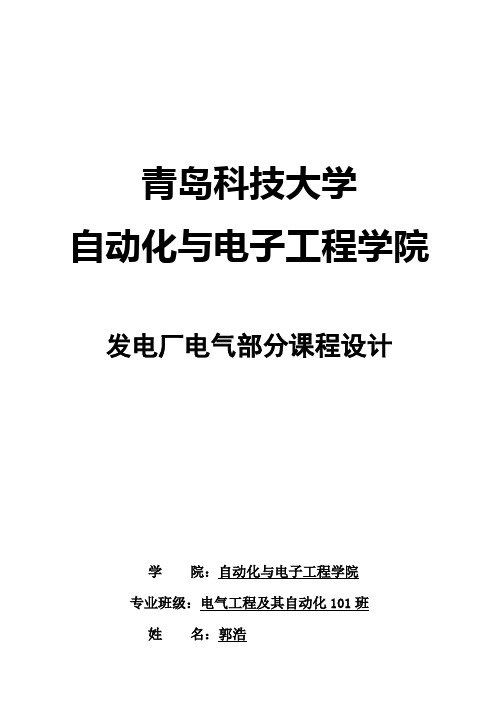

青岛科技大学自动化与电子工程学院发电厂电气部分课程设计学院：自动化与电子工程学院专业班级：电气工程及其自动化101班姓名：郭浩学号：时间：2013.7设计任务书设计题目：地区电力网规划及发电厂电气部分设计1、电源情况某市拟建一座火电厂，容量为，取6500h。
该厂部分容量的30%供给本市负荷：10 KV负荷16MW，其余容量都汇入地区电网，供给地区负荷。
同时，地区电网又与大系统相连。
地区原有水电厂一座，容量为，取4000h；没有本地负荷，全部供出汇入地区电网。
2、负荷情况地区电网有两个大型变电所：清泉变电所负荷为50+j30MV A，Tmax取5000h。
石岗变电所负荷为60+j40MV A，Tmax取5800h。
（均有一、二类负荷，均占66%，最小负荷可取60%）3、气象数据本地区年平均气温15℃，最热月平均最高气温28℃。
4、地理位置数据见上图（图中1cm代表30km）。
数据如下：①石岗变；②水电厂；③新建火电厂；④清泉变；⑤大系统。
5、设计内容（1）根据所提供的数据，选定火电厂的发电机型号、参数，确定火电厂的电气主接线和升压变压器台数、型号、容量、参数。
（2）制定无功平衡方案，决定各节点补偿容量。
（3）拟定地区电网接线方案。
可初定出两个比较合理的方案参加经济比较。
（4）对火电厂内高、中、低三个电压等级母线进行短路电流计算。
（5）选择火电厂电气主接线中的主要设备，并进行校验6、设计成果（1）设计计算说明书一份，要求条目清楚、计算正确、文本整洁。
（2）地区电网最大负荷潮流分布图一张，新建火电厂电气主接线图一张。
目录设计说明书1、确定火电厂和水电厂的发电机型号、参数 (3)2、通过技术经济比较确定地区电网接线方案 (4)3、确定发电厂的电气主接线 (5)3.1火电厂电气主接线的确定 (5)3.2水电厂电气主接线的确定 (6)4、确定发电厂的主变压器……………………………………………..7.4.1火电厂主变压器的选择 (7)4.2水电厂主变压器的选择 (7)5 、短路电流水平及电气设备的选择和校验设计计算书1、发电厂主变压器容量的选择 (8)1.1火电厂主变压器容量的选择 (8)1.2水电厂主变压器容量的选择 (8)2、地区电网接线方案1的计算（辐射网） (9)2.1地区电网接线方案1的功率平衡计算 (9)2.2地区电网接线方案1的架空线路导线型号初选 (12)2.3地区电网接线方案1的导线截面积校验 (13)2.4地区电网接线方案1的总投资和年运行费用 (19)3、地区电网接线方案2的计算（环网） (20)3.1 地区电网接线方案2的功率平衡计算 (20)3.2地区电网接线方案2的架空线路导线型号初选 (22)3.3地区电网接线方案2的导线截面积校验 (22)3.4地区电网接线方案2的总投资和年运行费 (24)4、通过技术经济比较确定最佳方案 (25)变电站课程设计中的问题总结 (26)设计体会 (28)设计说明书1.确定火电厂和水电厂的发电机型号、参数发电厂是电能的生产单位，电能由发电机发出，经升压变压器升压后送到电网供用户使用。

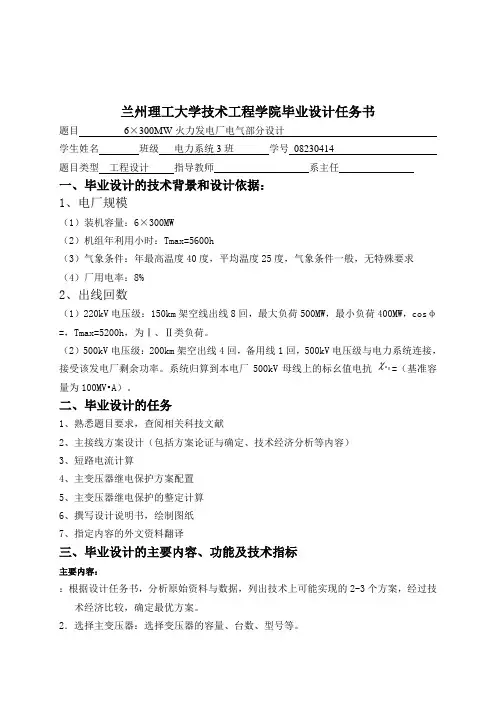

兰州理工大学技术工程学院毕业设计任务书题目6×300MW火力发电厂电气部分设计学生姓名班级电力系统3班学号08230414题目类型工程设计指导教师系主任一、毕业设计的技术背景和设计依据：1、电厂规模（1）装机容量：6×300MW（2）机组年利用小时：Tmax=5600h（3）气象条件：年最高温度40度，平均温度25度，气象条件一般，无特殊要求（4）厂用电率：8%2、出线回数（1）220kV电压级：150km架空线出线8回，最大负荷500MW，最小负荷400MW，cosφ=，Tmax=5200h，为Ⅰ、Ⅱ类负荷。
（2）500kV电压级：200km架空出线4回，备用线1回，500kV电压级与电力系统连接，=（基准容接受该发电厂剩余功率。
系统归算到本电厂500kV母线上的标幺值电抗*s量为100MV•A）。
二、毕业设计的任务1、熟悉题目要求，查阅相关科技文献2、主接线方案设计（包括方案论证与确定、技术经济分析等内容）3、短路电流计算4、主变压器继电保护方案配置5、主变压器继电保护的整定计算6、撰写设计说明书，绘制图纸7、指定内容的外文资料翻译三、毕业设计的主要内容、功能及技术指标主要内容：：根据设计任务书，分析原始资料与数据，列出技术上可能实现的2-3个方案，经过技术经济比较，确定最优方案。
2．选择主变压器：选择变压器的容量、台数、型号等。
：根据电气设备选择和继电保护整定的需要，选择短路计算点，绘制等值网络图，计算短路电流，并列表汇总。
主要技术指标：、可靠、经济；。
四、毕业设计提交的成果1、设计说明书（不少于80页，约3万字左右）2、图纸1）电气主接线图一张（1#图纸）；2）主变压器保护系统配置图一张（1#图纸）；3、中文摘要（中文摘要约200字，3—5个关键词）4、论文简介（按12年春教务处要求）5、查阅文献不少于10篇五、毕业设计的主要参考文献和技术资料1、傅知兰. 电力系统电气设备选择与实用计算[M].中国电力出版社 20042、电力工业部，[M].中国电力出版社3、西北电力设计院. 电力工程设计手册[M]. 中国电力出版社4、王锡凡. 电力工程基础[M]. 西安交通大学出版社 19986、吴希再. 电力工程 [M]. 华中科技大学出版社 20047、牟道槐. 发电厂变电站电气部分[M]. 重庆大学出版社 20038、陈生贵. 电力系统继电保护[M]. 重庆大学出版社20039、西北电力设计院. 电力工程电气设备手册[M]. 中国电力出版社10、[M].中国电力出版社11、AKIRA ONUKI，Phase Transition Dynamics[M].CAMBRIDGE UNIVERSITY PRESS 200512、, “Optimal PID gain schedule for hydrogenerators design andapplication” [J] IEEE Trans. on Energy Conversion, , , Sept, 1989 13、六、毕业设计各阶段安排兰州理工大学技术工程学院毕业设计开题报告二、主要设计（研究）内容、设计（研究）思想、解决的关键问题、拟采用的技术方案及工作流程主要内容：：根据设计任务书，分析原始资料与数据，列出技术上可能实现的2-3个方案，经过技术经济比较，确定最优方案。
目录序言 (1)摘要及关键词 (2)第1章主接线设计 (3)1．1 发电机台数和参数确实定 (3)1．2 变压器台数和参数确实定 (3)1．3 厂用电设计确实定 (4)1．4 220kV主接线设计 (6)第2章短路电流计算点确实定和短路计算结果 (9)2．1短路电流计算点确实定 (9)2．2短路电流计算 (9)2．3 短路电流计算结果 (16)第3章关键电气设备配置和选择 (16)3．1关键电气设备配置 (16)3．2关键电气设备选择 (17)第4章所选电气设备校验 (21)4．1 断路器校验 (22)4．2 隔离开关校验 (23)4．3 电流互感器校验 (23)4．4 母线校验 (25)第5章继电保护配置和考虑 (25)5．1概述 (25)5．2发电机保护配置 (27)5．3变压器保护配置 (29)结论 (30)谢辞 (31)参考文件 (32)附录一所选设备一览表 (33)附录二电气主接线 (35)序言毕业设计是我们在校期间最终一次综合训练，它将从思维、理论和动手能力方面给我们严格要求。
使我们综合能力有一个整体提升。
它不仅使我们巩固了本专业所学专业知识，还使我们了解、熟悉了国家能源开发策略和相关技术规程、要求、导则和多种图形、符号。
它将为我们以后学习、工作打下良好基础。
能源使社会生产力关键基础，伴随社会生产不停发展，人类使用能源不仅在数量上越来越多，在品种及组成上也发生了很大改变。
人类对能源质量也要求越来越高。
电力使能源工业、基础工业，在国家建设和国民经济发展中占据十分关键地位，是实现国家现代化战略关键。
电能也是发展国民经济基础，使一个无形、不能大量存放二次能源。
电能发、变、送、配和用电，几乎是在同时瞬间完成，须随时保持功率平衡。
要满足国民经济发展和要求，电力工业必需超前发展，这是世界发展规律。
所以，做好电力计划，加强电网建设，就尤为关键。
而变电站在改变或调整电压等方面在电力系统中起着关键作用。
毕业设计（论文）电气与信息工程学院电气工程及其自动化专业电气0903 班题目新建300MW火电厂电气系统总体方案与布置设计任务起止日期：2013 年月日～2013 年月日学生姓名黄湘伟学号200924050321指导教师陈元新教研室主任年月日审查院长年月日批准绪论一、我国的电力工业发展现状简介我国建成的第一座火力发电厂的标志是1882年7月26日在上海建设成功地上海电气公司。
而我国的水力发电是从1912年农历4月12日开始，在我国西南地区的云南昆明附近地螳螂川上修建成功地石龙坝水力发电厂，并且配备了两台240kW的水轮发电机组。
这也就是我国的电力工业发展被全世界人民公认的起点。
就在新中国成立后，中国的电力工业有了飞跃式的发展，尤其在1978年之后，国家实行改革开放等等一系列优良政策，以及发展国民经济地正确决策从而使得我国综合国力得到了极大地提高。
与此同时，我国的电力工业也因此而取得了突飞猛进、举世瞩目的辉煌成就。
直到1955年末，全中国的年发电量已经达到了近10000亿kW·h，仅次于美国而位列世界排名第二位。
截止到2007年底，全中国发电机的装机总容量达到了7.1329亿kW，同比增长了14.36%。
据相关专家的预计，在2020年前后，全中国的发电机组装机总容量将有可能超越美国，从而位列世界第一。
目前，我国最大的火力发电机组单机装机容量已经达到了100万kW（玉环火力发电厂），最大的水电机组单机装机容量也达到了70100万kW（三峡水力发电站），最大的核电厂发电机组单机装机容量达到了100100万kW（田湾核电站）。
华东、华北、东北和华中四大国家电网的总容量均已经超过了4000万kW。
然而，由于太阳能和风能发电技术还不是很成熟，而核电技术投入成本又很高，再者核电的污染也很严重。
所以，火力发电将仍然是我国目前主要的发电方式。
随着社会经济与科学技术的飞跃式发展，城市社会对电能的需求量也越来越大，对电能质量的要求也越来越高。
本科毕业论文（设计）第1页第一章电气主接线设计1.1 概述1.1.1 电气主接线在电厂中的重要意义电气主接线是发电厂、变电站电气设计的首要部分，也是构成电力系统的主要环节。
它反映各设备的作用、连接方式和回路间的互相关系。
发电厂电气主接线的确定与机组容量、电气设备的选择、配电装置的布置、继电保护和控制方式等的拟定有着密切的关系。
主接线设计是否合理，不仅关系到电厂的安全经济运行，也关系到整个电力系统的安全、灵活和经济运行。
电厂容量越大，在系统中的地位越重要，则影响越大。
因此，发电厂电气主接线的设计，必须结合电力系统和发电厂或变电站的具体情况,全面分析有关影响因素，正确处理它们之间的关系,经过技术、经济比较,合理的选择主接线方案。
并满足安全可靠、运行灵活、检修方便，远景发展等要求。
1.2电气主接线方案确定1.2.1电气主接线设计的原则电气主接线设计的基本原则是以设计任务书为依据，以国家经济建设的方针政策、技术规定、标准为准绳，结合工程设计情况，在保证供电可靠、调度灵活、满足各项技术要求的前提下，兼顾运行，维护方便，尽可能的地节省投资，就近取材，力争设备元件和设计的先进性与可靠性，坚持可靠、适用、经济、美观的原则。
1.2.2 电气主接线的要求对电气主接线的基本要求主要包括：可靠性、灵活性、经济性、扩建的可能性四个方面。
1．运行的可靠性对于一般技术系统来说，可靠性是指一个元件、一个系统在规定的时间内及一定条件下完成预定功能的能力。
电气主接线属可修复系统，其可靠性用可靠度表示，即主接线无故障工作时间的比例。
本科毕业论文（设计）第2页安全可靠是电力生产的首要任务，保证供电可靠是电气主接线最基本的要求。
停电不仅使国民经济造成损失，而且对国民经济各个部门带来的损失更加严重，往往比少发电能的价值大几十倍，甚至导致人身伤亡、设备损坏、产品报废、城市生活混乱等经济损失和政治影响，更是难以估量。
因此，主接线的形式必须保证供电可靠。
因事故被迫中断供电的机会越少，影响范围越小，停电时间越短，主接线的可靠程度就越高，分析和评估主接线可靠性通常应从以下几方面综合考虑：1）发电厂在电力系统中的地位和作用。
2）发电厂的运行方式及负荷性质。
3）发电厂接入电力系统的方式。
4）设备的可靠程度直接影响着主接线的可靠性。
2．调度的灵活性电气主接线应满足在调度、检修及扩建时的灵活性。
具体包括以下几方面：1）操作的方便性。
电气主接线应该在满足可靠性的条件下，接线简单，操作方便，尽可能地使操作步骤少，以便于运行人员掌握，不至在操作过程中出差错。
2）调度的灵活性。
电气主接线在正常运行时，要能根据调度要求，方便地改变运行方式，并且在发生事故时，要能尽快地切除故障，使停电时间最短，影响范围最小，不至过多地影响对用户的供电和破坏系统的稳定运行。
3）扩建的方便性。
对将来要扩建的发电厂和变电站，其主接线必须具有扩建的方便性。
尤其是火电厂，在设计主接线时应留有发展扩建的余地。
设计时不仅要考虑最终接线的实现，还要考虑从初期接线过渡到最终接线的可能和分析阶段施工的可行方案，使其尽可能地不影响连续供电或在停电时间最短的情况下，将来可顺利完成过渡方案的实施，使改造工作量最少。
4）检修安全性。
应能方便地停运断路器、母线及其继电保护设备，进行安全检修而不致影响电力网的运行和对用户的供电。
3．运行的经济性在设计主接线时，主要矛盾往往发生在可靠性与经济性之间。
通常设计时应在满足可靠性和灵活性的前提下做到经济合理。
经济性主要从以下几方面考虑：1）节省一次投资。
主接线力求简单，以节省电气设备的投资，要能使继电保护和二次回路不过于复杂，节省二次设备和控制电缆，要能限制短路电流，以便选择廉价的电气本科毕业论文（设计）第3页设备和轻型设备。
2）占地面积少。
主接线设计要为配电装置布置创造条件，尽量使占地面积减少。
3）年运行费用小。
年运行费用包括电能损耗费用、折旧及大修费用、日常小修维护费用。
其中电能损耗主要由变压器引起，因此，要合理地选择主变压器的形式、容量、台数及避免两次变压而增加电能损耗，后两项主要决定于工程综合投资。
4. 扩建的可能性根据电力系统发展需要，往往对已投产的发电厂或变电站进行扩建。
尤其是火电厂，从发电机、变压器一直到馈线回路数均有可能扩建。
所以，在设计主接线时应留有发挥扩建的余地，适应电力负荷增长的需要。
1.2.3 原始资料分析：1. 凝汽式发电机规模（1）某地区根据西电东送要求，拟在该地区新建一座装机容量为4*300MW（凝汽式火力发电厂）机组型号为：QFSN-300-2.额定功率为300MW,额定电压为20kV，额定功率因数为0.85。
该厂为坑口电厂，附有大量煤厂，海拔高为1500米以下，水源，灰场和交通等符合要求。
（2）机组年利用小时数Tmax=6500h/a。
（3）气象条件，发电厂所在地最高温度为37度，年平均温度为25度，最低温度为-7度，气象条件一般无特殊要求。
（4）厂用电率为5.67%。
2. 电力负荷与电力系统情况。
（1）本期工程一次建成，电厂建成后除厂用电外，全部电能送往系统，根据系统规划，N-Y电厂采用500kV电压等接入系统，500kV出线4回，本期工程出线2回至A-S电厂，预留2回备用。
电力系统容量为14908MW，当取基准容量为1000MVA时，系统将规算到500kV母线上X*s=0.089t=0.1s.（2）发电机出口主保护动作时间取pr本科毕业论文（设计）第4页1.2.4 接线方案拟定在对原始资料分析的基础上，结合对电气主接线的可靠性、灵活性、经济性等的基本要求，综合考虑，在满足技术、经济政策的前提下，力争使其为技术先进，供电安全可靠，经济合理的主接线方案。
发电、供电可靠性是发电厂生产的首要问题，主接线的设计，首先应满足其满发、满供，同时尽量减少传输能量损失，保证供电连续性。
为此，对大型发电厂主接线可靠性，应满足以下要求：1. 断路检修，是否影响连续供电。
2. 线路、断路器或母线故障，以及在母线检修时，造成馈线停运的回路数多少和停电时间的长短，能否满足负荷对供电的要求。
3. 该厂有无全厂停电的可能。
4. 大型机组突然停电对电力系统稳定运行的影响与产生的后果等因素。
因此，该厂由500kV电压等级接入系统，为保证其可靠性，采用一台半断路器接线方案较好。
据系统规划，本电厂建设规模为装机容量4×300MW，采用500KV电压等级向系统输送电力。
共出线四回，本期工程出线二回至A-S.预留两回备用。
本次设计共拟定了两个方案：方案一：500KV配电装置采用一台半断路器接线，每台机组以发电机-变压器组的形势接入500KV配电装置，各回路线路接入500KV配电装置的另一侧。
四台机组和四回线路形成四个串的接线，每个串上有三台断路器（本期500KV配电装置建设两个全串和两个不完全串）方案二：500KV配电装置采用双母线三分段接线，每台机组以发电机-变压器组的形式接入500KV配电装置，各回路线路接入500KV配电装置的另一侧。
四台机组和四回线路形成四进四出的双母线三分段接线（本期工程为四进二出），为检修运行方便，在其中一段母线上用刀闸进行分段。
正常运行时，应尽量将四进四出共八个元件均分接在各段母线上。
供电可靠性是对电气主接线的基本要求，下面就将各种故障情况下的停电范围对以上两本科毕业论文（设计）第5页个方案进行比较：表1.1 一台半断路器接线故障及其停电范围本科毕业论文（设计）第6页图1.1一台半断路器主接线图表1.2 双母线三分段接线及其故障停电范围图1. 2双母线三分段接线主接线图从以上分析可得出如下结论：(1)一台半断路器接线故障范围最大的停电百分比是25%，发生在一串的中间断路器故障时。
(2)双母线三分段接线故障范围最大的停电百分比是100%，发生在一段母线检修期间又发生母联断路器故障时。
(3)二种主接线相比较，可明显看出，一台半断路器接线的可靠性优于双母线三分段接线。
本科毕业论文（设计）第8页1．两个方案的技术经济比较从下表可以看出，技术经济的各项指标中，第二方案具有明显的优越性。
从上表可以看出，从技术经济考虑第一方案比较好一台半断路器接线方案，每一个发变组单独接到500KV母线上，运行较为灵活，系本科毕业论文（设计）第9页统所需的设备比较少，并且该接线在国内有较熟的运行经验，运行单位较为易接受。
双母三分段接线，该接线在国内尤其是在220KV电压等级中被大量采用，运行经验较为丰富，特别是二次继电器保护方面更是如此，但是在投资费用、可靠性、运行、检修方便、都不及一个半断路器接线。
1.2.5可靠性计算可靠性是指系统、设备在规定的条件下和预定的时间内，完成规定功率的效率。
随着系统工程学的兴起，可靠性理论及其应用的迅速发展，对大型发电厂或变电所电气主接线设计时不能只凭借设计和运行人员的经验判断，做出决策，必须用定量计算的方法、制定出能够反映其可靠性性能的指标，来衡量主接线完成功能或丧失功能的判据，使主接线的设计与运行建立在更加科学的基础上。
一般设备或系统可分为不可修复和可修复两大类。
如果设备或系统运行一段时间发生故障后，经过检修就能恢复到原来的工作性能，设备或系统称为可恢复设备或系统；否则，就称为不可恢复设备或系统。
电气主接线由发电机，变压器、开关电器，母线等设备组成的系统，大部分元件是可修复的。
所以，主接线属于可修复系统。
对不可修复的系统的可靠性指标通常采用可靠度。
这是指设备或系统在预定时间内，没有发生故障这一事件的概率。
对可修复系统，由于它在故障后还可以通过修理，重新投入工作，所以除计及故障的概率外，还要记及故障后修复的概率和修复后继续工作的概率。
因此，称可修复系统的可靠性指标为可用度，即定义为“可修复系统在长期运行时间中，处于或准备处于工作中的时间所占的比例”，实际上仍是一个时间概率量。
利用概率量来反映其可靠性，实际上是根据各种可能性的均值和几率来对未来的随机时间进行预测，不可能用确切的量来表明。
主接线的可靠性计算，必须基于各种设备元件的可靠性基础数据来采用合理的计算方法。
作为设备可靠性的基础资料，如设备的故障率λ（t），修复率μ（t），平均工作时间，平均停运时间以及检修时间和周期等都应来自长期运行实践的资料积累，且应符合生产设备的现状，所谓故障率，定义为单位时间（如一年）内设备发生故障而停运的次数。
对于可修复设备，由于存在状态转移特性，通常把设备由于运行状态向停运状态的转移概率密度称为故障率λ（t）。
相反，将设备从停运状态经过检修后，转向运行状态的的转移概率密度称为修复系数μ（t），也就是在单位时间内完成修理的瞬时概率。
本科毕业论文（设计） 第10页 他表示设备修复能力的指标。
电气主接线包含着许多相互连接的设备元件，其可靠性分析比较复杂。
