当前位置：文档之家 › 普通水泥混凝土配合比

普通水泥混凝土配合比

  • 格式：doc
  • 大小：56.50 KB
  • 文档页数：13

普通水泥混凝土配合比设计混凝土设计强度等级为C15，采用机搅拌，插入式振捣棒振捣，施工的混凝土坍落度采用30~50mm。

强度标准差为4.0MPa。

所用材料：32.5级普通硅酸盐水泥，碎石粒径5~40mm。

解：1、计算混凝土的试配强度混凝土的试配强度f cu，o根据设计强度和强度标准差确定f cu，o=21.58MPa2、水灰比计算（1）按强度要求计算水灰比W/C=Af ce/（f cuo+ABf ce）=0.48*32.5/（21.58+0.48*0.52*32.5）=0.533、满足耐久性要求.4、确定用水量根据所用碎石最大粒径40mm、混凝土坍落度为30~50mm 的要求确定用水量Mwo=175㎏5、计算水泥用量Mco=Mwo/（W/C）=175/0.53=330㎏/cm36、确定砂率根据水灰比、碎石最大粒径及施工时混凝土的坍落度要求选用砂率Bs=37%6、用表观密度法计算砂、石用量175 +Mso+Mgo+330=2360Mso/（Mso+Mgo）*100=37%解方程组得Mso=686kg Mgo=1167kgC15混凝土初步配合比为Mco：Mso：Mgo：Mwo=330：686：1167：175=1：2.08：3.54：0.53普通水泥混凝土配合比设计小桥涵工程，混凝土设计强度等级为C25，采用机械搅拌，插入式振捣棒振捣，施工的混凝土坍落度采用30~50mm。

强度标准差为2.5MPa。

所用材料：32.5级普通硅酸盐水泥，28天强度为42.5MPa、Pc=3.1g/cm3；中砂Ps=2.62g/cm3；碎石粒径5~40mm、Pg=2.67g/cm3；水Pw=1.0g/cm3。

解：1、算混凝土的试配强度混凝土的试配强度f cu，o根据设计强度和强度标准差确定f cu，o=29.1MPa2、水灰比计算a)按强度要求计算水灰比W/C=Af ce/（f cu，o+ABf ce）=0.46*42.5/（29.1+0.46*0.52*42.5）=0.50b)将按照强度要求计算出的水灰比与耐久性要求所规定的最大水灰比进行比较，计算值满足耐久性要求。

3、确定用水量根据所用碎石最大粒径40mm、中砂及混凝土坍落度为30~50mm的要求确定用水量Mwo=175㎏4、计算水泥用量a)按强度要求计算Mco=Mwo/（W/C）=175/0.50=350㎏/cm3（2）按耐久性要求校核水灰比按强度要求计算出的水泥用量，与按耐久性要求所规定的最小水泥用量进行比较满足耐久性要求取Mco=350㎏/cm35、确定砂率根据水灰比、碎石最大粒径、中砂及施工时混凝土的坍落度要求选用砂率Bs=34%6、用体积法计算砂、石用量350/3.1+Mso/2.62+Mgo/2.67+175/1+10*1=1000Mso/（Mso+Mgo）*100=34%解方程组得Mso=633kg Mgo=1229kgC25混凝土初步配合比为Mco：Mso：Mgo：Mwo=350：633：1229：175=1：1.81：3.51：0.507、基准配合比根据碎石最大粒径，取30L混凝土拌和物，按照体积法的配合比计算材料用量水泥=350*0.03=10.5kg 石=1229*0.03=36.9 kg砂=633*0.03=19.0 kg 水=175*0.03=5.3Kg将上述材料均匀拌和，测得坍落度为34mm，粘聚性、保水性良好，满足设计要求。

按基准配合比制件，测其抗压强度。

普通水泥混凝土配合比设计G303线巴科段一级公路改建工程C01段K0+000~K20+000段小桥涵工程，混凝土设计强度等级为C40，采用机械搅拌，插入式振捣棒振捣，施工的混凝土坍落度采用50~70mm。

强度标准差为4.0MPa。

所用材料：42.5级普通硅酸盐水泥，28天强度为52.5MPa、Pc=3.1g/cm3；中砂Ps=2.62g/cm3；碎石粒径5~20mm、Pg=2.67g/cm3；水Pw=1.0g/cm3。

解：1、计算混凝土的试配强度混凝土的试配强度f cu，o根据设计强度和强度标准差确定f cu，o=46.6MPa2、水灰比计算a)按强度要求计算水灰比W/C=Af ce/（f cu，o+ABf ce）=0.46*52.5/（46.6+0.46*0.52*52.5）=0.41b)将按照强度要求计算出的水灰比与耐久性要求所规定的最大水灰比进行比较，计算值满足耐久性要求。

3、确定用水量根据所用碎石最大粒径20mm、中砂及混凝土坍落度为50~70mm的要求确定用水量Mwo=200㎏4、计算水泥用量a)按强度要求计算Mco=Mwo/（W/C）=200/0.41=488㎏/cm3（2）按耐久性要求校核水灰比按强度要求计算出的水泥用量，与按耐久性要求所规定的最小水泥用量进行比较满足耐久性要求取Mco=488㎏/cm35、确定砂率根据水灰比、碎石最大粒径、中砂及施工时混凝土的坍落度要求选用砂率Bs=33%6、用体积法计算砂、石用量488/3.1+Mso/2.62+Mgo/2.67+200/1+10*1=1000Mso/（Mso+Mgo）*100=33%解方程组得Mso=554kg Mgo=1125kgC30混凝土初步配合比为Mco：Mso：Mgo：Mwo=488：554：1125：200=1：1.14：2.31：0.417、基准配合比根据碎石最大粒径，取30L混凝土拌和物，按照体积法的配合比计算材料用量水泥=488*0.03=14.6kg 石=1125*0.03=33.8kg砂=554*0.03=16.6kg 水=200*0.03=6.0Kg将上述材料均匀拌和，测得坍落度为51mm，粘聚性、保水性良好，满足设计要求。

按基准配合比制件，测其抗压强度。

普通水泥混凝土配合比设计G303线巴科段一级公路改建工程C01段K0+000~K20+000段小桥涵工程，圆管混凝土设计强度等级为C25，采用机械搅拌，插入式振捣棒振捣，施工的混凝土坍落度采用30~50mm。

强度标准差为2.5MPa。

所用材料：32.5级普通硅酸盐水泥，28天强度为42.5MPa、Pc=3.1g/cm3；中砂Ps=2.62g/cm3；碎石粒径5~40mm、Pg=2.67g/cm3；水Pw=1.0g/cm3。

解：1、计算混凝土的试配强度混凝土的试配强度f cu，o根据设计强度和强度标准差确定f cu，o=29.1MPa2、水灰比计算a)按强度要求计算水灰比W/C=Af ce/（f cu，o+ABf ce）=0.46*42.5/（29.1+0.46*0.52*42.5）=0.50b)将按照强度要求计算出的水灰比与耐久性要求所规定的最大水灰比进行比较，计算值满足耐久性要求。

3、确定用水量根据所用碎石最大粒径、中砂及混凝土坍落度为30~50mm的要求用水量Mwo=170㎏4、计算水泥用量a)按强度要求计算Mco=Mwo/（W/C）=170/0.50=340㎏/cm3（2）按耐久性要求校核水灰比按强度要求计算出的水泥用量，与按耐久性要求所规定的最小水泥用量进行比较满足耐久性要求取Mco=340㎏/cm35、确定砂率根据水灰比、碎石最大粒径、中砂及施工时混凝土的坍落度要求选用砂率Bs=34%6、用体积法计算砂、石用量340/3.1+Mso/2.62+Mgo/2.67+170/1+10*1=1000Mso/（Mso+Mgo）*100=34%解方程组得Mso=641kg Mgo=1244kg圆管C25混凝土初步配合比为Mco：Mso：Mgo：Mwo=340：641：1244：170=1：1.89：3.66：0.507、基准配合比根据碎石最大粒径，取30L混凝土拌和物，按照体积法的配合比计算材料用量水泥=340*0.03=10.2kg 石=1244*0.03=37.3kg砂=641*0.03=19.2 kg 水=170*0.03=5.1Kg将上述材料均匀拌和，测得坍落度为32mm，粘聚性、保水性良好，满足设计要求。

按基准配合比制件，测其抗压强度。

普通水泥混凝土配合比设计G303线巴科段一级公路改建工程C01段K0+000~K20+000段小桥涵工程，混凝土设计强度等级为C15，采用机械搅拌，插入式振捣棒振捣，施工的混凝土坍落度采用10~20mm。

强度标准差为2.5MPa。

所用材料：32.5级普通硅酸盐水泥，28天强度为42.5MPa、Pc=3.1g/cm3；中砂Ps=2.62g/cm3；碎石粒径5~40mm、Pg=2.67g/cm3；水Pw=1.0g/cm3。

解：1、算混凝土的试配强度混凝土的试配强度f cu，o根据设计强度和强度标准差确定f cu，o=19.1MPa2、水灰比计算a)按强度要求计算水灰比W/C=Af ce/（f cu，o+ABf ce）=0.46*42.5/（19.1+0.46*0.52*42.5）=0.67b)将按照强度要求计算出的水灰比与耐久性要求所规定的最大水灰比进行比较，计算值不满足耐久性要求，为满足耐久性要求取W/C=0.603、确定用水量根据所用碎石最大粒径40mm、中砂及混凝土坍落度为10~20mm的要求用水量Mwo=165㎏4、计算水泥用量a)按强度要求计算Mco=Mwo/（W/C）=165/0.60=275㎏/cm3（2）按耐久性要求校核水灰比按强度要求计算出的水泥用量，与按耐久性要求所规定的最小水泥用量进行比较满足耐久性要求取Mco=275㎏/cm35、确定砂率根据水灰比、碎石最大粒径、中砂及施工时混凝土的坍落度要求选用砂率Bs=37%6、用体积法计算砂、石用量275/3.1+Mso/2.62+Mgo/2.67+165/1+10*1=1000Mso/（Mso+Mgo）*100=37%解方程组得Mso=722kg Mgo=1230kgC15混凝土初步配合比为Mco：Mso：Mgo：Mwo=275：722：1230：165=1：2.63：4.47：0.607、基准配合比根据碎石最大粒径，取30L混凝土拌和物，按照体积法的配合比计算材料用量水泥=275*0.03=8.3kg 石=1230*0.03=36.9kg砂=722*0.03= 21.7kg 水=165*0.03=5.0Kg将上述材料均匀拌和，测得坍落度为32mm，粘聚性、保水性良好，满足设计要求。

按基准配合比制件，测其抗压强度。

砂浆配合比设计段小桥涵工程，砂浆设计强度为M7.5，采用机械搅拌。

所用材料：32.5级普通硅酸盐水泥，28天强度为42.5MPa、Pc=3.1g/cm3；中砂Ps=2.62g/cm3；水Pw=1.0g/cm3。

解：1、计算砂浆的试配强度f m，o=7.5+1.645*1.5=10.0 MPa2、水灰比计算W/C=Af ce/（f m，o +ABf ce）=0.293*42.5/（10+0.293*0.4*42.5）=0.833、确定用水量根据砂的细度模数确定用水量Mwo=270㎏4、计算水泥用量Mco=Mwo/（W/C）=270/0.83=325㎏/cm35、计算砂用量Mso=（1000-270-325/3.1）*2.62=1638 kgM7.5砂浆初步配合比为Mco：Mso：Mwo=325：1638：270=1；5.04：0.836、试拌调整按配合比制成70.7mm*70.7mm*70.7mm的试件，在标准条件下养护28天，检验其标号砂浆配合比设计G303线巴科段一级公路改建工程C01段K0+000~K20+000段小桥涵工程，砂浆设计强度为M12.5，采用机械搅拌。

合集下载

普通混凝土的配合比设计

普通混凝土的配合比设计

普通混凝土的配合比设计一、混凝土配合比设计基本要求混凝土配合比是指1m3混凝土中各组成材料的用量，或各组成材料之重量比。

配合比设计的目的是为满足以下四项基本要求：1．满足施工要求的和易性。

2．满足设计的强度等级，并具有95%的保证率。

3．满足工程所处环境对混凝土的耐久性要求。

4．经济合理，最大限度节约水泥，降低混凝土成本。

二、混凝土配合比设计中的三个基本参数为了达到混凝土配合设计的四项基本要求，关键是要控制好水灰比（W/C）、单位用量（W0）和砂率（Sp）三个基本参数。

这三个基本参数的确定原则如下：1．水灰比。

水灰比根据设计要求的混凝土强度和耐久性确定。

确定原则为：在满足混凝土设计强度和耐久性的基础上，选用较大水灰比，以节约水泥，降低混凝土成本。

2．单位用水量。

单位用水量主要根据坍落度要求和粗骨料品种、最大粒径确定。

确定原则为：在满足施工和易性的基础上，尽量选用较小的单位用水量，以节约水泥。

因为当W/C一定时，用水量越大，所需水泥用量也越大。

3．砂率。

合理砂率的确定原则为：砂子的用量填满石子的空隙略有富余。

砂率对混凝土和易性、强度和耐久性影响很大，也直接影响水泥用量，故应尽可能选用最优砂率，并根据砂子细度模数、坍落度要求等加以调整，有条件时宜通过试验确定。

三、混凝土配合比设计方法和原理混凝土配合比设计的基本方法有两种：一是体积法（又称绝对体积法）；二是重量法（又称假定表观密度法），基本原理如下：1. 体积法基本原理。

体积法的基本原理为混凝土的总体积等于砂子、石子、水、水泥体积及混凝土中所含的少量空气体积之总和。

若以Vh、Vc、Vw、Vs、Vg、Vk分别表示混凝土、水泥、水、砂、石子、空气的体积，则有：（4-32）若以C0、W0、S0、G0分别表示1m3混凝土中水泥、水、砂、石子的用量（kg），以分别表示水、水泥的密度和砂、石子的表观密度（g/cm3），10 表示混凝土中空气体积，则上式可改为：（4-33）式中，为混凝土含气量百分率（%），在不使用引气型外加剂时，可取a=1。

C35普通混凝土配合比说明

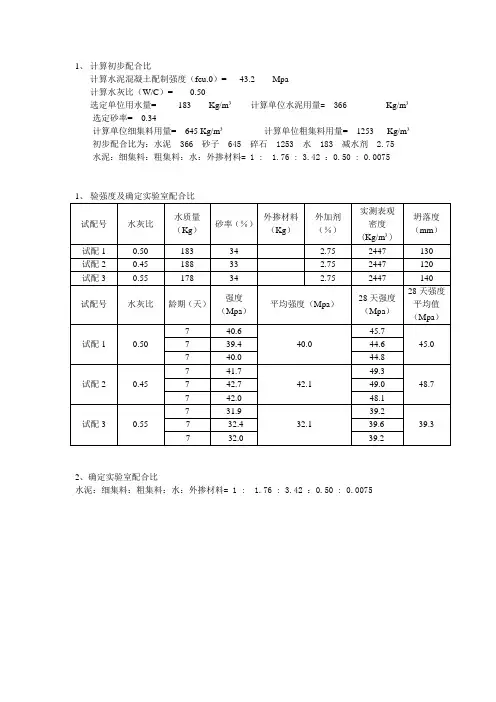

C35普通混凝土配合比说明

1、计算初步配合比
计算水泥混凝土配制强度（fcu.0）= 43.2 Mpa
计算水灰比（W/C）= 0.50
选定单位用水量= 183 Kg/m³计算单位水泥用量= 366Kg/m³
选定砂率= 0.34
计算单位细集料用量= 645 Kg/m³计算单位粗集料用量= 1253 Kg/m³
初步配合比为：水泥366砂子645碎石1253水183减水剂2.75
2447
120
试配3
0.55
178
34
2.75
2447
140
试配号
水灰比
龄期（天）
强度（Mpa）
平均强度（Mpa）
28天强度（Mpa）
28天强度平均值（Mpa）
试配1
0.50
7
40.6
40.0
45.7
45.0
7
39.4
44.6
7
40.0
44.8
试配2
0.45
7
41.7
42.1
49.3
48.7
7
42.7
水泥：细集料：粗集料：水：外掺材料= 1 : 1.76 : 3.42：0.50 : 0.0075
1、验强度及确定实验室配合比
试配号
水灰比
水质量（Kg）
砂率（％）
外掺材料
（Kg）
外加剂（％）
实测
试配1
0.50
183
34
2.75
2447
130
试配2
0.45
188
33
2.75
49.0
7
42.0
48.1
试配3
0.55
7
31.9
普通水泥混凝土配合比参考表

普通水泥混凝土配合比参考表

普通水泥混凝土配合比参考表水泥的标号是水泥“强度"的指标。

水泥的强度是表示单位面积受力的大小，是指水泥加水拌和后,经凝结、硬化后的坚实程度（水泥的强度与组成水泥的矿物成分、颗粒细度、硬化时的温度、湿度、以及水泥中加水的比例等因素有关）.水泥的强度是确定水泥标号的指标，也是选用水泥的主要依据。

测定水泥强度的方法用前是“软练法”。

目录此法是将1：3的水泥、标准砂（福建平潭白石英砂）及规定的水，按照规定的方法与水泥拌制成软练胶砂，制成7．07 X 7．07 X 7．07厘米的立方体抗压试块与8字形抗拉试块，在标准条件下进行养护,分别测定其3天、7天及28天的抗压强度和抗拉强度，以分组试块的28天平均抗压强度来确定水泥的标号,但3天、7天的技压强度也必须满足规定的要求。

目前我国生产的水泥一般有225＃、325＃、425＃、525＃等几种标号。

生产不同标号的水泥,是为了适应制做不同标号的混凝土的需要。

标准水泥的标号是水泥强度大小的标志，测定水泥标号的抗压强度，系指水泥砂浆硬结28d后的强度。

例如检测得到28d后的抗压强度为310 kg/cm2，则水泥的标号定为300号。

抗压强度为300—400 kg/cm2者均算为300号。

普通水泥有：200、250、300、400、500、600六种标号。

200号—300号的可用于一些房屋建筑。

400号以上的可用于建筑较大的桥梁或厂房，以及一些重要路面和制造预制构件。

关于水泥标号的用法，其实并没有非常精细的规定，一般来说，设计图纸中会给出明确的规定.在民用建筑工程中，一般用的比较多的是普通硅酸盐水泥和矿渣硅酸盐水泥。

标号一般常用的有P.O 32。

5/42.5,P。

S 32.5/42。

5。

有325的和425的 325的250元--300元 425的360—-450元品牌,地区不一样价格就不一样关于水泥标号通用水泥新标准是:GB175-1999《硅酸盐水泥、普通硅酸盐水泥》、GB1344—1999《矿渣硅酸盐水泥、火山灰硅酸盐水泥及粉煤灰硅酸盐水泥》、GB12958-1999《复合硅酸盐水泥》。

普通水泥混凝土配合比参考表

普通水泥混凝土配合比参考表

普通水泥混凝土配合比参考表Document serial number【KK89K-LLS98YT-SS8CB-SSUT-SST108】普通水泥混凝土配合比参考表2、当掺和掺合料时，采用内掺法可等量或超量取代，最大取代量应根据掺合料性能进行强度对比实验结果而定。

3、配制流态性混凝土时，参考配比试验所采用的是减水率在15%以上的高效减水剂。

4、参考配比试验所有砂石为||区中砂，石子为5-31.5mm的连续级配的碎石。

水泥标号百科名片水泥的标号是水泥“强度”的指标。

水泥的强度是表示单位面积受力的大小，是指水泥加水拌和后，经凝结、硬化后的坚实程度（水泥的强度与组成水泥的矿物成分、颗粒细度、硬化时的温度、湿度、以及水泥中加水的比例等因素有关）。

水泥的强度是确定水泥标号的指标，也是选用水泥的主要依据。

测定水泥强度的方法用前是“软练法”。

目录展开基本信息此法是将1：3的水泥、（福建平潭白石英砂）及规定的水，按照规定的方法与水泥拌制成软练胶砂，制成7．07 X 7．07 X 7．07厘米的立方体抗压试块与8字形抗拉试块，在标准条件下进行养护，分别测定其3天、7天及28天的抗压强度和抗拉强度，以分组试块的28天平均抗压强度来确定水泥的标号，但3天、7天的技压强度也必须满足规定的要求。

目前我国生产的水泥一般有225＃、325＃、425＃、525＃等几种标号。

生产不同标号的水泥，是为了适应制做不同标号的混凝土的需要。

水泥的标号标准水泥的标号是水泥强度大小的标志，测定水泥标号的抗压强度，系指水泥砂浆硬结28d后的强度。

例如检测得到28d后的抗压强度为310 kg/cm2，则水泥的标号定为300号。

抗压强度为300-400 kg/cm2者均算为300号。

普通水泥有：200、250、300、400、500、600六种标号。

200号-300号的可用于一些房屋建筑。

400号以上的可用于建筑较大的桥梁或厂房，以及一些重要路面和制造预制构件。
