电子元器件基础知识培训教材一、引言在现代电子技术领域，电子元器件是构成各种电子设备的基础。

无论是简单的电路还是复杂的系统，都离不开电子元器件的作用。

了解电子元器件的基础知识，对于从事电子技术相关工作的人员以及电子爱好者来说，都是至关重要的。

二、电子元器件的分类（一）电阻器电阻器是限制电流流动、调节电路中电压和电流比例的元件。

其主要参数包括电阻值、功率、精度等。

电阻器根据制造材料和结构的不同，可分为碳膜电阻、金属膜电阻、绕线电阻等。

（二）电容器电容器是储存电荷的元件，常用于滤波、耦合、旁路等电路中。

电容器的主要参数有电容值、耐压值、介质材料等。

常见的电容器有电解电容、陶瓷电容、钽电容等。

（三）电感器电感器能够储存磁场能量，在电路中主要用于滤波、谐振、变压等。

其主要参数包括电感量、品质因数、额定电流等。

常见的电感器有空心电感、磁芯电感等。

（四）二极管二极管具有单向导电性，常用于整流、检波、稳压等电路。

常见的二极管有整流二极管、稳压二极管、发光二极管等。

（五）三极管三极管是一种具有放大作用的半导体器件，可用于放大、开关等电路。

根据结构和工作原理的不同，三极管分为 NPN 型和 PNP 型。

（六）集成电路集成电路是将多个电子元器件集成在一块芯片上的器件，具有体积小、性能高、可靠性强等优点。

常见的集成电路有运算放大器、微处理器、存储器等。

三、电子元器件的识别（一）电阻器的识别电阻器的阻值通常标注在其表面，可以通过色环法或直接标注数字来表示。

色环法是通过不同颜色的环来表示电阻值和精度，需要记住相应的颜色代码。

数字标注则直接给出电阻值和精度。

（二）电容器的识别电容器的电容值和耐压值通常也标注在其表面。

电解电容一般会直接标注电容值和耐压值，而陶瓷电容等小容量电容则可能使用数字代码来表示电容值。

（三）电感器的识别电感器的电感量通常标注在其外壳上，有些电感器可能没有标注，需要通过测量来确定。

（四）二极管的识别二极管的极性可以通过其外壳上的标记来判断，一般来说，有银色环或白色环的一端为负极。

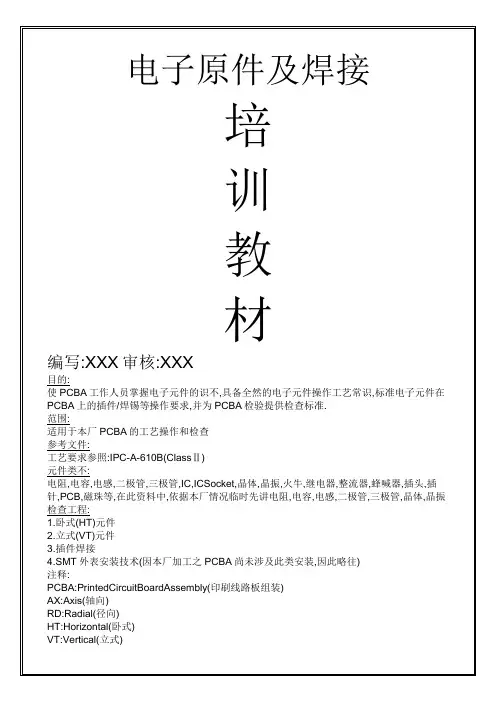

SMT:SurfaceMountTechnology(外表安装技术)SMD:SurfaceMountDevice(外表安装元件)SMC:SurfaceMountingComponents(外表安装零件)SIP:Simplein-linepackage单列直插式封装SOJ:SmallOutlineJ-leadpackage(具有J型引线的小外形封装)SOP:SmallOutlinepackage(小外形封装)SOT:SmallOutlineTransistor(小外形晶体管)IC:IntegratedCircuit(集成电路)LCD:LiquidCrystalDisplay(液晶显示器)PR:Preferred(最正确)AC:Acceptable(可同意的)RE:Reject(拒收)元件识不***重点介绍电阻,电容,电感,磁珠,二极管,三极管,晶体,晶振1. 电阻〔Resistor〕1.1 全然常识：电阻在电路中起限流分压作用，代号为R。

电阻的全然单位：欧姆〔OHM〕；符号为“Ω〞；常用单位还有兆欧〔MΩ〕、千欧〔KΩ〕。

单位间的换算关系：1MΩ=103KΩ=106Ω在PCB基板上的符号为R，电路图中的图标为“〞。

色环电阻,片状电阻,排阻,压敏电阻,热敏电阻(本厂常用为色环电阻)1.3色环电阻色环电阻按材质分类有:1.碳膜电阻2.金属膜电阻A、碳膜色环电阻〔CarboncharcoalFilmResistor〕的描述:ResistorCF220.0OHM1/4W(a)(b)(c)(d)a电阻b碳膜(英文缩写)c阻值d额定功率Resistor150R/J1/2W(a)(b)(c)(d)a电阻b阻值c误差代码d额定功率Res100R/J1/4WAXI(a)(b)(c)(d)(e)a电阻b阻值(100Ω)c误差代码Jd额定功率1/4We封装形式(轴向式)ResCFAXI10KOHM1/4W5%(a)(b)(c)(d)(e)(f)a电阻b碳膜c封装形式(轴向式)d阻值10KΩe额定功率f误差5% B、金属膜色环电阻〔MetallizedFilmResistor〕的描述：ResistorMF3.3KOHM1/4W1%(a)(b)(c)(d)(e)a电阻b金属膜〔英语缩写〕c阻值d额定功率e误差ResMFAXI18.2KOHM1/4W1%(a)(b)(c)(d)(e)(f)a电阻b金属膜c封装形式(轴向式)阻值d阻值18.2KΩe额定功率f误差1.4热敏电阻〔热敏电阻〕其阻值通常随温度变化而成呈非线性化〔一般在其本体上没有符号标记〕热敏电阻的描述:Thermistor–NT–TC20K/25EPOXY(1)(2)(3)(4)(1)热敏电阻(2)负温度系数型(3)阻值变化范围(4)材质色环电阻分四环和五环电阻,四环电阻一般为碳膜电阻(碳),金属氧化膜电阻(氧),五环电阻一般为金膜电阻(金)四环电阻各环的颜色代表数字值如下:颜色第一环代表数字第二环代表数字第三环代表10的倍乘第四环代表误差范围棕 1 1 1 ±1%(F)红 2 2 2 ±2%(G)橙 3 3 3 ---黄 4 4 4 ---绿 5 5 5 ±0.50%(D)蓝 6 6 6 ±0.25%(C)紫7 7 7 ±0.10%(B)灰8 8 8 ±0.05%白9 9 9 ---黑0 0 0 ---金--- --- －1 ±5%(J)银--- --- －2 ±10%(K)无色--- --- --- ±20%读取数值方法:读数时以靠近引线最近一端为第一环,最后一环一般为金色或银色,第一环“A〞,依次为第二“B〞,第三环“C〞第四环“D〞,前两环AB直截了当读取颜色代表的数值=A×10＋B第三环C读取颜色的数值为0的个数,即10的C次方=10C第四环D直截了当读取误差值范围读取后数值:(A×10＋B)×10C±D%下面举例:A环:红色----------2A环:橙色----------3B环:紫色----------7B环:蓝色----------6C环:绿色----------5C环:金色----------－１D环:金色----------±5%D环:银色----------±10%读数:(2×10＋7)×105±5%读数:(3×10＋6)×10－1±10%=2700000Ω(欧母)±Ω(欧母)±10%=2.7MΩ±5%=3.6Ω±10%各环的颜色代表数字值如下:颜色第一环代表数字第二环代表数字第三环代表数字第四环代表10的倍乘第五环代表误差范围棕 1 1 1 1 ±1%(F)红 2 2 2 2 ±2%(G)橙 3 3 3 3 ---黄 4 4 4 4 ---绿 5 5 5 5 ±0.50%(D)蓝 6 6 6 6 ±0.25%(C)紫7 7 7 7 ±0.10%(B)灰8 8 8 8 ±0.05%白9 9 9 9 ---黑0 0 0 0 ---金--- --- --- －1 ---银--- --- --- －2 ---2. 电容〔Capacitor〕2.1全然常识：电容是一种储能元件，能通交流电、隔直流电，在电路中用字母“C〞表示。

电子元器件基础知识培训教材第一章：概述1.1电子元器件的定义与分类电子元器件是指为实现电子电路功能，具有一定电气性能和独立功能的电子元件和器件的总称。

根据功能和用途的不同，电子元器件可分为被动元器件和主动元器件两大类。

1.2电子元器件的重要性电子元器件是电子设备的基础，其性能直接影响到电子设备的性能、质量和可靠性。

随着科技的发展，电子元器件在各个领域的应用越来越广泛，对人类生活产生了深远的影响。

第二章：被动元器件2.1电阻器电阻器是一种被动电子元件，其主要功能是限制电流的流动，产生电压降。

电阻器按材料可分为碳膜电阻、金属膜电阻、线绕电阻等。

按功率可分为小功率电阻、中功率电阻和大功率电阻。

2.2电容器电容器是一种储存电荷的被动电子元件，其主要功能是滤波、旁路、耦合和振荡等。

电容器按材料可分为陶瓷电容器、铝电解电容器、钽电解电容器等。

按结构可分为固定电容器、可变电容器和可调电容器。

2.3电感器电感器是一种储存能量的被动电子元件，其主要功能是滤波、隔直、共模抑制和信号传输等。

电感器按结构可分为空芯电感、磁芯电感和绕线电感等。

按用途可分为滤波电感、振荡电感和传感器电感等。

第三章：主动元器件3.1二极管二极管是一种具有单向导电性的主动电子元件，其主要功能是整流、稳压、调制和限幅等。

二极管按材料可分为硅二极管和锗二极管。

按结构可分为点接触二极管和面接触二极管。

3.2晶体管晶体管是一种具有放大和开关功能的主动电子元件，其主要功能是放大、开关、稳压和信号处理等。

晶体管按结构可分为双极型晶体管（BJT）和场效应晶体管（FET）。

按材料可分为硅晶体管和锗晶体管。

3.3集成电路集成电路是一种将大量电子元器件集成在一块半导体芯片上的主动电子元件，其主要功能是实现复杂的电子电路功能。

集成电路按功能可分为模拟集成电路、数字集成电路和模拟/数字混合集成电路。

第四章：电子元器件的检测与选型4.1电子元器件的检测方法电子元器件的检测方法主要包括外观检查、尺寸测量、电气性能测试和可靠性试验等。
