自己DIY图文解说给你的iphone4换HOME键的全过程

  • 格式：doc
  • 大小：17.50 KB
  • 文档页数：4

牛人教程~自己DIY图文解说给你的iphone4换HOME键的全过程
苹果的iphone4满身上下就一个home键，老是按来按去，时间久了，在结实的东西也招架不住，虽然苹果的做工还是很让人放心的。

HOME键不灵光了那可麻烦大了，干什么都不方便没办法返回（虽然4.3以后有了手势功能但很多人还是喜欢home吧），出去找人换吧老贵了还不放心怕给自己心爱的iphone4换零件了，那不妨自己动手换一下HOME键。

下面是换home键的全过程，图文解说！！
1、开动之前首先调静音关机。

2、屁股后的螺丝：港行为普通小10字孔;国行为特殊梅花孔
3、后盖向上推
4、后盖和机身分离
5、图中红圈卸下螺丝
6、将电源插口的压片卸下
7、将电池卸下,背后可能有胶,用撬片...
8、将SIM卡连同底座一起取出
9、如图卸下压片,注意左右螺丝大小区分!
10、将数据线插口拔出,别蛮干~用指甲从四周开始
11、将数据线先向后再向外剥离,白色部分可能有胶
12、将天线接线柱分离
13、卸下螺丝
14、卸下螺丝后安次序摆放
15、从边开始将底板卸下
16、把摄像头下的模块卸下
17、可用吹风机现将白色拆机验证点烘热后取下,再把主板螺丝卸下
18、卸下后依然按顺序摆放
19、这个螺丝比较怪异,可寻求1字螺丝dao...
20、将主板按照从下往上的手势卸下,安装时倒序;不然安装后总感觉不平
21、卸下螺丝
22、拆开
23、继续卸...
24、非常小的螺丝...依然卸...
25、三个螺丝
26、这个螺丝有点难拆的,我用的是修眼镜的那种短螺丝da0
27、另外一边的小螺丝
28、继续卸螺丝
29.我认为最难的地方就是这里...
(1)切入点是开机键到MIC孔中间部分
(2)因为背后涂胶,吸盘无效
(3)只要有一丝缝隙,即可将指甲塞入,然后用撬片塞入
(4)千万别蛮干,如有需要可从背面借力
30、把前屏剥离
31、把数据线穿过中间的基板,把前屛卸下
32、将HOME键的数据插口剥离
33、在反面将HOME键总成底座剥离
34、取下HOME
35、用吹风机将HOME按钮烘下,换上新底座后即可. %%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%
为了让大家尽量少走弯路并且强调一下重要性，先文字说明几点需要澄清的，然后再上真相。

1、拆开之后就会发现，所谓的酒精法不会有太大作用。

因为按键开关是在塑料Home按钮下面被盖住的。

要想让酒精进到开关里面，除非让Home键那个区域全部被酒精浸透，那样的话Home键周围很多元件的封胶都会被溶化掉，因为酒精的溶解能力是很强的。

而且就算酒精能够进到开关里面，效果怎样还很难说，所以我觉得不如直接拆开换新的简单直接风险低。

还是轻易不要动液体的好········
2、换Home键最重要的一点就是要买到原厂正版的按键。

我在华强北市场里面转了几圈，大部分的按键都是仿的山寨货，这里面的大部分都声称自己卖的是正版的，只有少数承认自己卖的是仿货。

由于我是在市场里面直接买的，所以要去淘宝买的同学我就帮不上了。

后面我会上图，只有靠大家自己仔细分辨了。

通常仿货零售是5块钱，正版的两家都是卖15。

淘宝上的价格我不清楚。

3、拆机只需要一把十字螺丝da0，一根塑料撬棒就够了。

辅助的工具有把镊子更好。

五角螺丝da0是不需要的。

十字螺丝da0一定要用钢的，这点比较重要。

我在市场里面随便拿了一个7块钱的iphone4拆机套装，里面的五角螺丝da0倒是钢的，但是又用不上。

那个最关键的十字da0是铁的镀铬的，看起来亮闪闪，一拧就发现吃不上力，很容易把螺丝拧滑牙。

后来换用我自己的钢的十字da0感觉好太多了，随便咋拧都不会滑～～～～～细节很重要，很重要···········
4、拆机请严格按照ifixit网站的/Repair/Installing-iPhone-4-Home-Button/3144/1这个教程来。

根据本人亲身验证，这个教程没有任何问题，非常完美。

然后准备一张A4纸，上面粘一条双面胶，然后拆下来的螺丝就粘双面胶上，旁边注明是教程里面哪一步的哪个螺丝，像这样：
这样你的螺丝绝对不会错，也绝对不会丢，切记，切记。

==================================================================
好了，注意事项就说这么多了，有什么没说到的我会随时补充，下面开始上真相。

Home键拆下来是酱紫的，按键排线用双面胶粘在塑料按钮底部，弹簧面朝下，看这个就知道，酒精法很难奏效。

拆下来的正版按键排线
拆下来的排线和我买的正版排线对比。

印字还是有点差别，但是肯定是正版没跑的，这个各位看了后面的正版盗版对比就清楚了。

这后面的图都是今天白天补拍的。

正版的我买了俩，一个装上去了，一个就留这儿拍照了。

正版和盗版的主要区别是：
1、正版的弹簧片处于圆盘正中，是比较正的，盗版的就很歪
2、正版的不干胶保护贴纸是伸出来一截的，伸出来的部分有一大一小两个孔。

3、正版的弹簧片正中有个突起，盗版的没有。

这个突起对手感是很重要的，而且个人认为盗版的是很难仿的，如果这个都能仿出来，那可能5块就打不住了。

4、正版的接头后面的两个大元件是电感，能看到铜线，盗版的不知道是电阻还是磁珠，反正外观差别很明显。

5、正版的所有元件都有封胶，盗版的没有。

6、正版的排线表面绝缘漆是哑光的，盗版的是光面。

这个虽然很明显，但是我觉得有可能山寨厂会改进，如果要做高仿的话。

7、正版的接头是沉金的，也是亚光，盗版的是镀金的，闪闪亮。

不过这一点盗版的可以随时改进，没有任何难度。

面是今天补拍的几张拆下来的正版货和我买的正版货的对比，随便看看。

合集下载

iphone4换HOME键的全过程[1]

iphone4换HOME键的全过程[1]

牛人教程~自己DIY图文解说给你的iphone4换HOME键的全过程苹果的iphone4满身上下就一个home键，老是按来按去，时间久了，在结实的东西也招架不住，虽然苹果的做工还是很让人放心的。

HOME键不灵光了那可麻烦大了，干什么都不方便没办法返回（虽然4.3以后有了手势功能但很多人还是喜欢home吧），出去找人换吧老贵了还不放心怕给自己心爱的iphone4换零件了，那不妨自己动手换一下HOME键。

下面是换home键的全过程，图文解说！！1、开动之前首先调静音关机。

图12、屁股后的螺丝：港行为普通小10字孔;国行为特殊梅花孔图23、后盖向上推图34、后盖和机身分离图45、图中红圈卸下螺丝图56、将电源插口的压片卸下图67、将电池卸下,背后可能有胶,用撬片...图7图8图98、将SIM卡连同底座一起取出图109、如图卸下压片,注意左右螺丝大小区分!图11图1210、将数据线插口拔出,别蛮干~用指甲从四周开始图1311、将数据线先向后再向外剥离,白色部分可能有胶图14图1512、将天线接线柱分离图1613、卸下螺丝图1714、卸下螺丝后安次序摆放图1815、从边开始将底板卸下图19图20图2116、把摄像头下的模块卸下图22图2317、可用吹风机现将白色拆机验证点烘热后取下,再把主板螺丝卸下图24图2518、卸下后依然按顺序摆放图2619、这个螺丝比较怪异,可寻求1字螺丝dao...图2720、将主板按照从下往上的手势卸下,安装时倒序;不然安装后总感觉不平图2821、卸下螺丝图2922、拆开图3023、继续卸...图31图3224、非常小的螺丝...依然卸...图3325、三个螺丝图3426、这个螺丝有点难拆的,我用的是修眼镜的那种短螺丝da0图3527、另外一边的小螺丝图3628、继续卸螺丝图3729.我认为最难的地方就是这里...(1)切入点是开机键到MIC孔中间部分(2)因为背后涂胶,吸盘无效(3)只要有一丝缝隙,即可将指甲塞入,然后用撬片塞入(4)千万别蛮干,如有需要可从背面借力图38图3930、把前屏剥离图4031、把数据线穿过中间的基板,把前屛卸下图41图4232、将HOME键的数据插口剥离图4333、在反面将HOME键总成底座剥离34、取下HOME35、用吹风机将HOME按钮烘下,换上新底座后即可.%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%为了让大家尽量少走弯路并且强调一下重要性，先文字说明几点需要澄清的，然后再上真相。

苹果iPhone4拆机图解教程

苹果iPhone4拆机图解教程

苹果iPhone4拆机图解教程
苹果iPhone4智能手机非常受欢迎，那你是否对这款手机内部很好奇呢，下面就让我们来看下国外知名维修网站iFi某it的iPhone4完全拆解图，让我们能够更全面的了解iPhone4到底在那些方面做了改变。

本次拆解的主角新版iPhone4A1332手机
-iPhone4的设计与过去的铝制和塑料材质的iPhone完全不同
-四周的不锈钢边框不仅起到固定的作用，还有一个重要的功能：iPhone天线
和我们观察到的结果一样，先从iPhone4底部两颗螺丝开始下手
然后将iPhone4后盖向前与主机错开
将后盖彻底超级从机身上卸下来
卸下后盖后的iPhone4手机，我们看到电池和主板占据了整个机身的大部分面积
iPhone4的电池容量为3.7v1420mAh
卸下机身顶部的屏蔽层
卸下主板固定板
机身震动马达
支持720p高清视频拍摄的500万像素模组
卸下底部天线和扬声器屏蔽罩
卸下iPhone4的核心——主板
主板采用全屏蔽金属罩保护
取下金属屏蔽层，我们看到iPhone4的确采用和iPad一样的
1GHzARMCorte某A8核心的A4处理器
采用SkyworkSKY77542双频信号接收芯片、SkyworkSKY77541终端模组和STMicroSTM33DH三维加速器等芯片
iPhone4采用512MB三星K9PFG08闪存芯片、CirruLogic338S0589音频解码、AKM8975磁场定位芯片、德仪343S0499触摸控制芯片等。

iPhone4 精细拆解完全过程高清图片赏

iPhone4 精细拆解完全过程高清图片赏

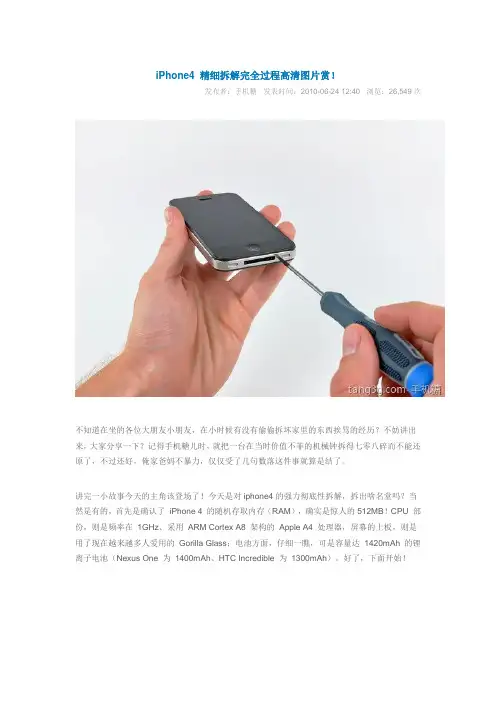

iPhone4 精细拆解完全过程高清图片赏！发布者：手机糖发表时间：2010-06-24 12:40 浏览：26,549次不知道在坐的各位大朋友小朋友，在小时候有没有偷偷拆坏家里的东西挨骂的经历？不妨讲出来，大家分享一下？记得手机糖儿时，就把一台在当时价值不菲的机械钟拆得七零八碎而不能还原了，不过还好，俺家爸妈不暴力，仅仅受了几句数落这件事就算是结了。
