下载文档原格式
机械设计基础了解工程纸的基本要素工程纸是机械设计中常用的材料之一，具有多种基本要素。
下面将介绍机械设计中使用工程纸的基本要素，包括纸张规格、材质特性、常见用途以及制图注意事项等。
一、纸张规格工程纸有不同的规格，常见的有A0、A1、A2、A3和A4等。
其中A4规格最为常用，尺寸为210*297毫米，适合较小的设计图纸。
二、材质特性1. 抗水性：工程纸通常需要抗水性，以防止图纸受潮、变形或损坏。
2. 抗撕裂性：工程纸需要具备一定的抗撕裂性，以保证图纸在使用过程中不易损坏。
3. 光滑度：工程纸表面应光滑，以便于绘制图纸和书写文字。
三、常见用途1. 制图：工程纸是机械设计师制作草图和详细图纸的常用材料。
通过在纸上绘制各种线条、尺寸和标注，设计师能够清晰地表达出设计意图。
2. 记录设计过程：在设计过程中，工程纸可以用于记录设计师的想法、草图和计算，方便后续参考和修改。
3. 资料归档：设计完成后，工程纸可以作为设计文档的一部分，用于资料归档和备份。
四、制图注意事项1. 使用合适的绘图工具：在工程纸上绘制图纸时，应选择适合的绘图工具，如铅笔、直尺、曲线板等。
不同的线条和标注可以使用不同的粗细和颜色。
2. 保持纸张干燥：工程纸容易受潮，所以在使用过程中要注意保持纸张干燥，避免水分对图纸造成影响。
3. 注意尺寸准确性：工程纸通常使用毫米或英寸作为单位，绘制图纸时要保持尺寸的准确性，以确保设计的精度和完整性。
总结：工程纸作为机械设计中常用的材料，具有纸张规格、材质特性、常见用途及制图注意事项等基本要素。
设计师在使用工程纸进行绘图和记录设计过程时，需注意纸张的质量和尺寸的准确性，以保证设计的质量和有效性。
通过合理使用工程纸，设计师能够更好地展示设计意图，并将其成果记录下来用于后续的参考和修改。
纸张物化特性表
纸张基本参数
- 厚度：指纸张的厚度，一般以毫米或微米为单位。
- 克重：表示纸张质量的指标，通常以克每平方米（g/m²）为单位。
- 尺寸：描述纸张的大小，常用的尺寸包括A4、A5等。
纸张机械特性
- 强度：指纸张的抗拉强度和抗破坏能力，常用于评估纸张的耐久性。
- 伸长率：表示纸张在受力时的延展性和弹性。
- 耐久性：指纸张的耐久性和抗老化能力。
- 刚度：描述纸张的挺度和硬度。
纸张光学特性
- 白度：表示纸张的白度程度，常用白度指数来衡量。
- 透明度：描述纸张透明程度的指标，通常以透明度百分比来
表示。
- 光泽度：指纸张表面的光滑程度和反光能力。
纸张化学特性
- pH值：表示纸张酸碱性的指标，一般在4-10之间为合适范围。
- 持久性：指纸张对外界环境的稳定性和持久性。
- 阻燃性：描述纸张的抗火性能能力。
纸张环境特性
- 吸湿性：指纸张吸湿和释放湿度的能力。
- 抗潮湿性：描述纸张对潮湿环境的稳定性和抗湿能力。
- 耐热性：指纸张对高温环境的抵抗力。
以上是常见的纸张物化特性，根据不同的使用需求和应用场景，选用适合的纸张类型能够更好地满足要求。

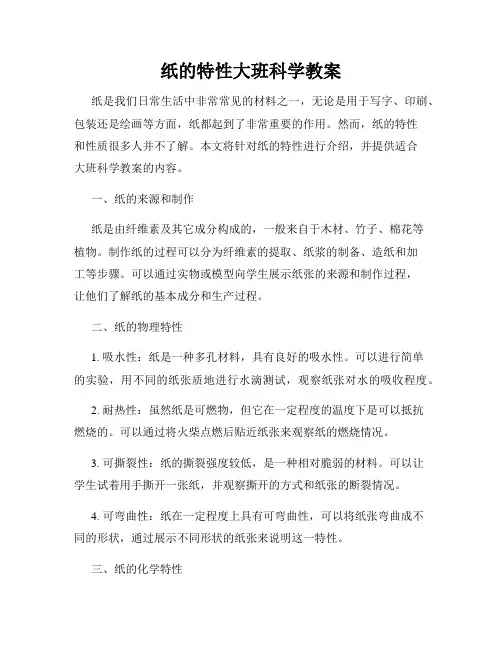

纸的特性大班科学教案纸是我们日常生活中非常常见的材料之一，无论是用于写字、印刷、包装还是绘画等方面，纸都起到了非常重要的作用。
然而，纸的特性和性质很多人并不了解。
本文将针对纸的特性进行介绍，并提供适合大班科学教案的内容。
一、纸的来源和制作纸是由纤维素及其它成分构成的，一般来自于木材、竹子、棉花等植物。
制作纸的过程可以分为纤维素的提取、纸浆的制备、造纸和加工等步骤。
可以通过实物或模型向学生展示纸张的来源和制作过程，让他们了解纸的基本成分和生产过程。
二、纸的物理特性1. 吸水性：纸是一种多孔材料，具有良好的吸水性。
可以进行简单的实验，用不同的纸张质地进行水滴测试，观察纸张对水的吸收程度。
2. 耐热性：虽然纸是可燃物，但它在一定程度的温度下是可以抵抗燃烧的。
可以通过将火柴点燃后贴近纸张来观察纸的燃烧情况。
3. 可撕裂性：纸的撕裂强度较低，是一种相对脆弱的材料。
可以让学生试着用手撕开一张纸，并观察撕开的方式和纸张的断裂情况。
4. 可弯曲性：纸在一定程度上具有可弯曲性，可以将纸张弯曲成不同的形状，通过展示不同形状的纸张来说明这一特性。
三、纸的化学特性1. 酸碱性：纸的酸碱性对于纸张的保存非常重要。
可以使用酸碱试纸或酸碱指示剂测试不同纸张的酸碱性，让学生了解酸性纸张对图书、画作等的损坏程度。
2. 耐腐蚀能力：纸在一定程度上具有耐腐蚀能力，不容易受到氧化、光照等因素的侵蚀。
可以通过展示被时间和环境影响较小的古书或古纸来说明纸的耐腐蚀能力。
3. 变色性：一些纸张在阳光或长时间暴露于空气中会逐渐变黄或变褐色。
可以用不同颜色的纸张质地进行实验，将其暴露在阳光下一段时间后观察变化。
四、纸的用途1. 书写和印刷：纸的主要用途之一就是书写和印刷。
可以向学生展示不同类型的纸张，如细腻的写字纸、粗糙的画纸和光滑的印刷纸等，让他们了解不同纸张适用于不同的用途。
2. 包装和包裹：纸在包装和包裹方面也有广泛应用，如礼品包装纸、纸箱、信封等。
纸张的理化性质纸张是一种广泛应用于日常生活和工业领域的材料。
它具有一系列的理化性质，这些性质直接影响着纸张的用途和特性。
物理性质密度纸张的密度是指单位体积内纸张的质量。
它通常以克/立方厘米或克/克实测单位表示。
纸张的密度可以影响其触感和手感，高密度的纸张通常更结实，而低密度的纸张则更薄软。
厚度纸张的厚度是指纸张的厚度。
它通常以毫米或微米单位表示。
纸张的厚度也可以影响其触感，而且对于一些特定用途，如打印机和复印机，纸张的厚度也是重要的。
纸张尺寸纸张的尺寸是指纸张的长度和宽度。
不同的纸张尺寸适用于不同的用途，如A4尺寸的纸张常用于办公文件打印，而A3尺寸的纸张常用于海报和海报制作。
化学性质纸张的组成纸张通常由纤维素纤维以及其他物质组成。
纤维素是木材和植物纤维中的主要成分，它赋予纸张强度和稳定性。
其他物质如填料、涂料和添加剂可以用于改善纸张的打印性能、表面质量和耐久性。
水分吸收性纸张具有一定的吸水性，可以吸收空气中的水分或其他液体。
这是由于纸张的纤维结构和表面特性所确定的。
吸水性可以影响纸张的打印效果，因此在印刷和复印过程中需要注意纸张的含水量。
纸张的酸碱性纸张可以具有酸性或碱性。
酸性纸张通常不稳定，容易褪色和分解，对保存文档和图片不利。
碱性纸张则较为稳定，通常用于长期保存或重要文件的制作。
总结纸张作为一种常见的材料，具有多种重要的理化性质。
了解这些性质可以帮助我们更好地选择和利用纸张，确保纸张能够满足不同用途的需求，并保持其质量和耐久性。
> 注意：以上内容是根据常见的纸张性质总结而来，具体纸张的理化性质可能因纸张类型、制造过程和成分等因素而异。
常用纸张及特性，印刷常用规格尺寸黑版压印标准色自翻版拼版一．常用纸张及特性:1.铜版纸：最常用纸张，表面光泽好，适合各种色彩效果。
2.无光铜：常用纸，表面无光泽，适合文字较多或空白较多的印件，视觉柔和。
应避免用大底色，否则失去了无光效果，而且印后不容易干燥。
3.单铜：卡纸类，正面质地同铜版纸，适合表现色彩，背面同胶版纸，适合专色或文字。
适合印制包装盒、POP和各种卡片。
4.胶版纸：无光泽，适合印刷文字，单色图或专色，除非特别需要，不适合印刷彩色照片，因色彩和层次都跟铜版纸不一样，色彩灰暗，无光泽。
5.特种纸：又称艺术纸，种类繁多，能满足不同的设计要求，但需要注意的是在特种纸上印四色图，颜色和层次都要受到影响，最好选用颜色鲜艳、色调明快的图片，另外需要注意的是避免用大底色，一方面失去了特种纸的纹理效果，另一方面也不易干燥。
二．印刷常用规格尺寸：全开纸对开成品4开成品8开成品16K成品32K成品大度889x1194 860x580 420x580 420x285 210x285 210x140正度787x1092 760x520 370x520 370x260 185x260 185x1301.国际标准A4尺寸为210x297，在设计时除非客户特别要求，尽量设计成大16K即210x285，因为大度纸16K最大为210x285，要开出210x297只能开12K，造成开纸浪费，增加成本。
2. 设计非常规尺寸的印刷品时，一定要考虑到纸张的尺寸和开法，以免造成浪费。
3. 使用特种纸时，一定要考虑到纸张的尺寸和开法，因为特种纸的规格不一，开法不合理就会造成浪费，最好的办法是先与特种纸销售商联系，确认规格。
三．黑版压印：黑印在任何颜色上仍然是黑。
在制作过程中，如果黑文字或线条下有底色，底色不必反白，底色不会影响黑色，相反如果底色反白，在印刷过程中，套准误差可能存在，一旦发生就会漏白，影响效果。
四．标准色：目前，许多大企业CI比较规范，都有自己的标准色。
不同纸张介绍及特性双胶纸：正名应为“胶版印刷纸”或“胶版纸”,又称道林纸,英文是:wood-freeprintedpaper。
双胶纸是指在造纸过程中把胶料涂敷在纸的两面以改善其表面物性的纸，伸缩性小，对油墨的吸收性均匀、平滑度好，质地紧密不透明，抗水性能强。
定量在60克到120克之间，也有150克等高克重双胶纸，其中70—120克的使用最广。
双胶纸用途广泛，各类书籍及教科书是其首选，其次可用于杂志、彩页、产品目录、说明书、手册、漫画、卡通书、广告海报、企业画册、宣传单、信封、记事本、表单、公文用纸和各种包装品等。
道林纸：亦作“道令纸”。
一种比较高级的纸，用木材为原料制成，按纸面的有无光泽分为毛道林纸和光道林纸两种。
最初是美国道林(Dowling)公司制造的.有一年，上海的一家纸行同香港的英商道林股份有限公司（DowlingCo.Ltd.）做成一桩生意，从欧洲飘洋过海购进了一批白度较高、强度较好的印刷纸。
这些纸投放市场，印成的书籍比较漂亮，深受读者的欢迎。
出版商因此也赚了一些钱。
于是，带动了其他一些印刷厂和书局等，点名要买这种好的印刷纸。
可是，这种纸叫甚么名称呢？按照当时的规矩，从哪里来的就叫哪里的名字。
因为这种纸是由道林公司买来的，所以便冠以道林之名变成了道林纸。
一时间，道林纸成为名牌产品而流行于世。
其实，据说当时的道林公司卖给上海的纸张，既有印刷纸，也有书写纸。
它们大多数的采用漂白的亚硫酸盐木浆为原料制成的。
按那个时候的水平已是相当好的了。
后来，由于印刷业需要的量日渐增长，印刷纸占有绝大的比例，结果道林纸即成了印刷纸的代名词。
铜版纸：铜版纸又称涂布印刷纸，在香港等地区称为粉纸。
这种纸是在19世纪中叶，由英国人首先研制出来的一种涂布加工纸。
把又白又细的瓷土等调和成涂料，均匀地刷抹在原纸的表面上（涂一面或双面），便制成了高级的印刷纸。
由於其过程好比妇女向脸面上涂粉似的，因此便称呼为粉纸。
至于在中国内地叫做铜版纸，是因为当初在欧洲拿这种纸来印刷精美的名画时，晒制所用的是铜版腐蚀的印版。
纸张的基本特性纸张的基本特性（一）印刷品的优劣，都因着纸张油墨互存关系，了解两者的特性，对帮助改善印刷品品质有极大作用。
现在让我为大家介绍一下印刷其中一样必需品一纸张，它的特性。
其实，要知道纸张的特性，最好先了解造纸过程，就更能明白它的特性如何形成。
造纸纤维过去是从树木中提取的，但为了生态环境，现在造纸的纤维已大大减少了树本纤维的成分，而从其他植物和海洋植物中，提炼出可以制造纸张的纤维，务求造出来的纸张与传统的纸张，特性完全一样。
生产纸张主要分为两大工序，即制浆和造纸。
（一）纸浆(Pulp)当有适当的木材和植物纤维後，便要将之制成纤维状纸张，而纸浆的制造方法可分为：机械性、化学性和半化学性。
1.机械性：原料以机械的压力，研磨等物理方式，去制成断碎的细纤维。
机械纸浆以磨木纸浆为主要，其原料为阔叶树与针叶树，而这方式的生产效率能高达90-95%。
机械纸浆造成的纸张，因没有加添任何化学品，故木材原料的木质素，完全含於纸浆内，惟如原料中含有色物质或深色杂质，将影响未来纸张的颜色，而性质方面，它是比较脆弱，而不透明度高，排水性佳，适合高速大量抄纸。
其所抄造的纸张之紧度低，平滑度高，而富弹性，吸墨能力强，可加速油墨乾燥等，印刷适应性良好。
2.化学性(Chemical)因机械纸浆留有甚多的非纤维素成份，如木质(Lignin)等，使抄造出来纸容易受光线照射使纸张的色泽有变及更脆弱的现象。
为了改善这缺点，化学性的制造纸浆的方法便产生。
化学纸浆是用化学品混入来蒸煮(Cooking)木材，使原料的纤维容易分离。
蒸煮目的是要以化学品与木质等原料产生化学反应，以排除木质素，以留下纤维素来作纸浆的用料。
因蒸煮过程中，可加入不同的化学品，使制造出来的纸浆性质有所不同，化学品可分为亚硫酸纸浆(Sulphite)、碱法纸浆(Alkaline)及硫酸盐纸浆(Kraft)。
亚硫酸纸浆的性质，色泽较浅，可不须经漂白步骤也可用作抄纸使用，制造的纸张，白度较高，纸质较柔软，其物理性质亦较弱。
而碱法纸浆的特性，是较柔软和高不透明度，此纸浆制造的纸张，物理性质较强，主要是其纤维较短小。
硫酸盐纸浆是现时比较普遍的方法。
因其是用Na2S来蒸解，蒸解容易而且效果良好，而用此纸浆所造的纸张，强度较优，柔软性良好，而且耐久性佳，而经漂白後纸张白度更能大大提高。
3.半化学性(Semi-Chemical)一种介乎於机械纸浆与化学纸浆之间的方法。
先将原料里非纤维成分与纤维之间之结合力溶解，再用机械方法使纤维分离。
半化学性方法所用的化学品是Na2SO3及Ca(HSO3)2，另加Na2CO3及NaHCO3充当缓冲剂。
而此浆的特性，是从原料得到的纤维可达65-85%，造出来的纸张，性质较硬，而此纸浆能制造出不同用途的纸张，如新闻纸、印画纸、书写用纸及瓦楞纸等，使用弹性较大，而成本却比其他方法较为低。
本文简单介绍了纸浆的制造方法和不同方法制出的纸浆特性，而下期笔者会介绍造纸程序中对纸张特性的影响，以能与大家在这方面作交流。
纸张的基本特性（二）上篇笔者已向大家简单地介绍了制造纸浆(Pulp)的方法。
现在便介绍另一个程序－造纸(Papermaking)。
（二）纸(Paper)当有了纸浆後，便要经多种後期续制造程序，才能造出成为印刷时用的纸张。
而造纸过程主要包括：1.打浆(Beating or Refining)；2.加添矿物质和不同的填料(Utilization of Wet-End Additives)；3.抄纸(Forming & Pressing)。
1.打浆(Beating or Refining)打浆的主要目的，是要将纸浆作切断及磨溃的程序，以改变它的物理特性。
因纸浆本身含有大量的纤维素，如果直接用此纸浆来造纸，纸张的物理特性会十分弱，而且表面亦会出现疏松多孔的现象。
因此，要改善这情况，打浆是造纸的重要程序之一。
打浆的过程中对纤维所做的效果，是除去纤维素外部的薄膜，增加含水量，同时切断纤维素之间的引力，以水的化学引力取代，增加纤维的柔软度。
切断纤维能使它更短小，而且纤维会被拉长、拉直、卷曲及压撕，部分纤维因而会成为糊状。
打浆方法主要分为游离打浆和黏状打浆。
游离打浆是以切断作用为主，纸浆的浓度较低。
此方法的打浆机的刀刃较锐利，刀刃的齿距较密，在打浆时纤维容易被切断，使所抄造出的纸张会出现密度小而膨松、不透明、伸缩性小，油墨容易附着等特性。
不过，此方法所抄造出来的纸张，其表面平滑度较低，并容易起毛。
黏状式打浆方法是用破裂磨溃等原理。
其所用的纸浆浓度较高，而打浆机的刀刃较钝，刀刃齿距较稀疏，切断纤维时容易产生长短不一的现象，使所抄造出来的纸张拥有的物理特性较强，纸质紧密，纸张表面平滑度佳，透明度较高且不易起挠等特性。
但纸张的伸缩性较大，对油墨吸收效果较差。
2.填料、上胶和染色(Utilization of Wet-End Additives)填料程序是在纸浆中加入适量的矿物质和色料，务求造出纸张用途所要求的物理特性。
添加填料可使纸张的平滑度增加、提高不透明度和白度、增加厚度和重量、改善纸张的吸墨能力及印刷适应性等。
填料的种类很多，常用的有白土(Clay)、石棉、滑石、石膏、炭酸钙(CaCO3)、硫化锌及炭酸镁等，以填写纤维间的空隙。
上胶程序主要是使纸张具有抵抗水份渗透的能力，而且可加强纸张的硬度、坚韧性、抗张力、抗湿性、提升纸张表面平滑度及减少起毛现象，同时也改善纸张的印刷适应性。
上胶的种类有松香(Rosin)、淀粉(Starch)、蜡乳液等。
染色程序目的是要改善纸张的色调或增加纸张的白度。
亦使用萤光料，使照射到纸张的紫外光转为白光，以增加白度。
3.抄纸(Forming & Pressing)抄纸程序是将以制好的纸浆加入大量的水，使纸浆中的纤维产生水化作用，使纤维随着水流分布在金属网上，此形成所谓纵向(Machine Direction)和横向(Cross Direction)的纤维方向性，其後进入造纸机，使纤维紧黏着造纸毛毡上，以减去大部分水份，并会经过乾燥及压光等程序而成为可用的纸张。
以上程序是基本的造纸张步骤，当中必然有其他的程序以制造不同种类的纸张。
但因篇幅问题，笔者将不会在此处谈，期望日後再为读者作介绍。
纸张的基本特性（三）前两篇的PMTAC专页，已为大家介绍了造纸浆和造纸的过程和一些影响纸张特性的关键部分。
今期便会为大家介绍，选购纸张作印刷用途时要考虑的因素。
於六月由美国GCA (Graphic Communications Association)，发表的一份名为GRACoL (General Requirements for Application Commercial Offset Lithography)的文件中，也提及在选购纸张时要考虑的特性。
文件中提及的特性包括纸张表面、颜色、光泽度、光亮度、不透光度、基重、尺寸及纤维交织情况。
笔者尝试从中作参考去介绍有关特性。
如有不足的地方，盼读者能见谅及加以指教。
1.纸张表面(Paper Surface)通常抄造出来的纸张都有正反表面，性质也有差异，这差异包括表面的平滑度和光泽度等。
於造纸过程中，纸浆会与金属网和毛毡接触以造成纸张，而金属接触面称为网面(Wire Side)，而毛毡接触的称为毯面(Felt Side)。
一般的毯面颜色较白，对印刷油墨的光泽表现也较佳。
测试纸张时必须注明网面和毯面。
而纸张表面的特性测试有平滑度和表面强度。
1.1平滑度(Smoothness)纸张表面的平滑度对印刷有直接的影响，平滑度愈高的纸张，可供较细致精密的印刷网点使用，生产较高品质的印刷品。
我们要求是平滑度均匀的纸张，其次才是高平滑度的纸张。
而平滑度的单位是空气流量的时间。
测试原理是在大约一平方寸面积的纸张表面，使用定量的气压施放在纸张表面，从而计算空气沿表面流过的时间。
时间愈长表示其平滑度高。
1.2表面强度(Surface Strength)此强度是指纸张表面能承受油墨墨膜与印版之间分开时，对纸张表面所施加之垂直拔力，而纸张不致被剥皮或损坏表面的能力。
表面强度的测试为检验纸张所含纤维与添加物，在印刷时表面脱落剥离的程度。
测试的方法是采用标准蜡棒(Denison Wax)，标准蜡棒编号愈大，表示纸张的表面强度愈佳，此外也可用IGT印刷适性测性仪器，来测试纸张的表面强度，所取得的资料数据更详细，更能可靠预测纸张表面强度。
2.纸张的颜色纸张被看见的颜色，是吸收某一波长的光线而反射剩馀波长的光线所产生的结果。
因此，对油墨在纸张表面上的表现有直接影响。
而测试颜色常以CIE (Commission International edel’Eclairage国际照明委员会）(IEC:International Electrotechnical Commission)的X, Y, Z值的标示法或用Hunter L, A, B Scales的方法表示。
现时最普遍的方法去测试纸张颜色，是使用可见分光光度计(Spectrophotometer)，而内置的微型处理器方便转换不同的标示法。
3.白度,光亮度(Brightness)造纸厂通常会测量白纸表面的光线反射量，而以百分比去表示反射的数率。
工业界都会用这个数率去把纸张分等级，高数率的纸张为较高品质的成品。
书籍的制作都会用较低光亮度的纸张，以减少眼睛受太多反射光线影响而容易疲倦。
但一些宣传海报和杂志，都会使用高光亮度的纸张，以突出其内文和图片，来吸引入的注意。
4.不透光度(Opacity)此特性是指当印刷文字和图片在纸张的一面，而另一面也印有文字或图片，它们都不会发生透映现象。
良好的纸张其不透光度高，让制成的书籍使读者阅读时能集中本身页内的内容，不致被印纹两面隐约可见影响使眼睛疲倦。
影响不透光度的因素有：i.纸张本身的厚薄；ii.有否上胶；iii.纸张表面的平滑度与粗糙度；iv.所含的植物纤维成份等。
测试的方法是测量有多少光能穿透纸张本身，单位是百分比率。
5.定量,基重(Basis Weight)纸张的基重是指五百张基本尺寸纸张的重量。
如果五百张尺寸25x38in.的纸张重80磅，其基重便是80磅。
在印刷行业或一般人士中，当考虑纸张厚薄或刚挺坚韧度时，都会与基重拉上关系。
用基重去表示不同程度特性的纸张，都是已广泛被采用了。
6.纤维排列交织的方向(Grain Direction)在造纸的过程中，纤维会沿顺着造纸机械的运行方向排列，而纤维排列和交织的情况，是直接影响纸张表面的平坦性和平滑度。
交织不良的纸张，会使印刷时出现墨斑(Mottling)的现象。
检查纤维交织的情况，通常是将纸张样本对着光线，由光线透过纸张，来判断纸张的纤维均匀性。
