当前位置：文档之家 › 【CN210109960U】一种自助式医疗器械设备【专利】

【CN210109960U】一种自助式医疗器械设备【专利】

  • 格式：pdf
  • 大小：780.76 KB
  • 文档页数：8

(19)中华人民共和国国家知识产权局
(12)实用新型专利
(10)授权公告号 (45)授权公告日 (21)申请号 201920409556.4
(22)申请日 2019.03.28
(73)专利权人 深圳市格莱美电子有限公司
地址 518000 广东省深圳市南山区西丽街
道九祥岭工业区东区(133)2栋202室
(72)发明人 徐国品　
(51)Int.Cl.
G07F 17/42(2006.01)
(54)实用新型名称一种自助式医疗器械设备(57)摘要本实用新型公开了一种自助式医疗器械设备，包括底座，所述的底座下方设有万向轮，所述的底座上方设有机柜，所述的机柜的侧面设有用于放置打印胶片的前门和用于维护的后门，所述的机柜上设有用于前门防盗的机械锁一和用于后门防盗的机械锁二，所述的机柜在设有前门的侧面上设有操作面板，所述的操作面板由凹槽和平面组成，所述的凹槽内设有话筒、报告胶片出口、扫描器一和扫描器二，通过话筒连通医护人员，所述的平面上设有纸质报告出口、打印耗材添加口、操作页面显示屏和刷卡器，所述的机柜上方设有信息显示屏，所述的机柜在未设有前门和后门的侧面上设有进风口和出风口。

本实用新型的优点在于：通过操作面板，完成各种就医流程，
提升就医效率。

权利要求书1页 说明书3页 附图3页CN 210109960 U 2020.02.21
C N 210109960
U
权　利　要　求　书1/1页CN 210109960 U
1.一种自助式医疗器械设备，包括底座(1)，其特征在于：所述的底座(1)下方设有万向轮(2)，所述的底座(1)上方设有机柜(3)，所述的机柜(3)的侧面设有用于放置打印胶片的前门(4)和用于维护的后门(5)，所述的前门(4)和后门(5)位于机柜(3)相对的两个侧面上，所述的机柜(3)上设有用于前门(4)防盗的机械锁一(6)和用于后门(5)防盗的机械锁二(7)，所述的机柜(3)在设有前门(4)的侧面上设有操作面板(8)，所述的操作面板(8)由凹槽(9)和平面(10)组成，所述的凹槽(9)内设有话筒(91)、报告胶片出口(92)、扫描器一(93)和扫描器二(94)，通过话筒(91)连通医护人员，所述的平面(10)上设有纸质报告出口(101)、打印耗材添加口(102)、操作页面显示屏(103)和刷卡器(104)，所述的机柜(3)上方设有信息显示屏(11)，所述的机柜(3)在未设有前门(4)和后门(5)的侧面上均设有进风口(12)和出风口(13)，所述的机柜(3)在未设有前门(4)和后门(5)的侧面上设有把手(31)，所述的把手(31)位于进风口(12)和出风口(13)之间，所述的机柜(3)上设有用于连接外部接口的多口接头(32)。

2.根据权利要求1所述的一种自助式医疗器械设备，其特征在于：所述的底座(1)的四周设有用于连接其他设备的安装孔(14)。

3.根据权利要求1所述的一种自助式医疗器械设备，其特征在于：所述的前门(4)和后门(5)均通过铰链(15)转动设置在机柜(3)上。

4.根据权利要求1所述的一种自助式医疗器械设备，其特征在于：所述的信息显示屏(11)通过连接板(16)安装在机柜(3)上方，所述的连接板(16)远离信息显示屏(11)的一侧设信息显示屏安装维护口(17)。

5.根据权利要求1所述的一种自助式医疗器械设备，其特征在于：所述的进风口(12)位于出风口(13)的下方。

2。

合集下载

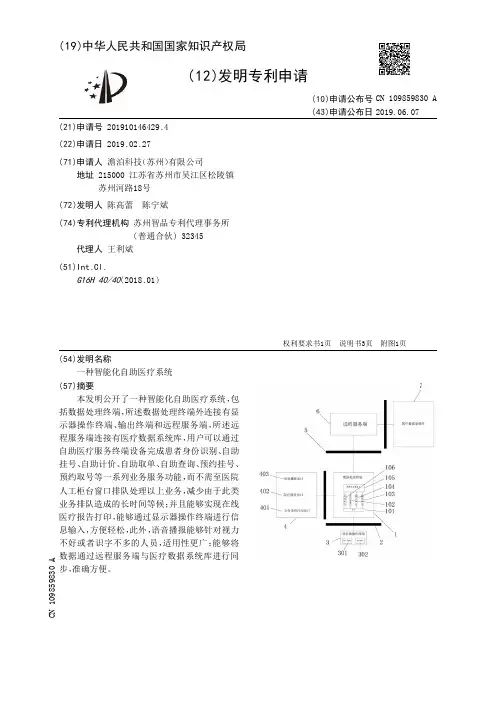

【CN109859830A】一种智能化自助医疗系统【专利】
