防水卷材施工质量通病防治

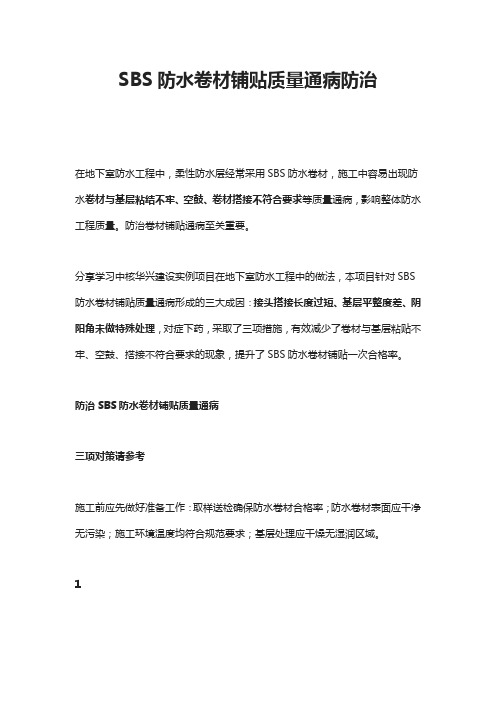

SBS防水卷材铺贴质量通病防治
在地下室防水工程中，柔性防水层经常采用SBS防水卷材，施工中容易出现防水卷材与基层粘结不牢、空鼓、卷材搭接不符合要求等质量通病，影响整体防水工程质量。

防治卷材铺贴通病至关重要。

分享学习中核华兴建设实例项目在地下室防水工程中的做法，本项目针对SBS 防水卷材铺贴质量通病形成的三大成因：接头搭接长度过短、基层平整度差、阴阳角未做特殊处理，对症下药，采取了三项措施，有效减少了卷材与基层粘贴不牢、空鼓、搭接不符合要求的现象，提升了SBS防水卷材铺贴一次合格率。

防治SBS防水卷材铺贴质量通病
三项对策请参考
施工前应先做好准备工作：取样送检确保防水卷材合格率；防水卷材表面应干净无污染；施工环境温度均符合规范要求；基层处理应干燥无湿润区域。

1
成因：接头搭接长度过短
对策：严格控制搭接接头长度，确保接茬处搭接长度
1. 在对所有防水施工人员进行交底时明确要求，搭接长度不能少于10cm。

2. 防水施工时，派管理人员加大监督力度，有效控制搭接长度。

3
成因：基层平整度差
对策：增加基面清理整平力度，确保基面平整误差＜4mm，表面平整且无异物
1. 铺设前应清除基层表面杂物，砂子、石子、残留砂浆等应清理干净。

2. 表面有凹陷的用水泥砂浆抹平。

3
成因：阴阳角未做特殊处理
对策：阴阳角粘贴加强层，确保阴阳角加强层全部铺设
1、阴阳角采用水泥砂浆抹成圆弧角，阴角最小半径50mm，阳角最小半径20mm。

2、在阴阳角做成圆弧角后，铺粘卷材作加强层，以阴阳角为中心两边宽度均为250mm。

屋面防水通病及防治措施一、卷材屋面质量通病的防治措施1．山墙、女儿墙、水箱和穿过屋面管道等泛水收口处外贴张口，没有进墙钉牢，封口砂浆开裂剥落。

女儿墙与屋面板缺乏牢固的拉结；屋面与女儿墙连接处没有做成圆弧形，造成卷材施工困难，粘贴不牢；垂直面卷材没有分层交错搭接，上下层卷材接缝未错开。

防治措施：第一，山墙或女儿墙与屋面之间用￠6拉结筋加强拉结，间距不大于 1.2m一根，山墙、女儿墙与屋面连接处按规定应做成圆弧形，圆弧形半径应根据卷材种类按表7-1选用。

第二，垂直面与屋面之间的卷材应分层交错搭接，上下层接缝错开不小于300 mm。

接缝宜留在屋面或天沟侧面，不宜留在沟底。

第三，砖墙卷材泛水收头，就在砖墙上留凹槽，卷材收头应压入凹槽内固定密封，凹槽距屋面找平层高度不应小于250mm，凹槽上部应做防水处理；卷材收也可直接铺压在女儿墙压顶下，压顶应做防水处理。

2．天沟漏水天沟纵向坡度太小，甚至有倒坡征象，或落水口高于天沟面，形成积水；天沟梗塞，排水不顺畅形成漏水。

防治措施：第一，按设计和规范要求，在做天沟找平层时，使开沟纵向坡度不应小于1%；沟底不落差不超过200mm。

第二，天沟应增铺附加层，当采用三毡四油沥青卷材、高聚物改性沥青卷材、分解高分子防水卷材时，均采用防水涂膜作增强层。

第三，落水口埋设标高应考虑水落口增加附加层，密封材料增加的厚度和防水坡度加大的尺寸，使雨水口处要比周围低20-30mm，在直落式水落口周围直径500mm范围内坡度不应小于5%，并应用防水材料和附加层封闭严密。

如用防水涂料封闭，其厚度不小于2mm。

水落口杯与基层接触处应留宽20mm深20mm凹槽，嵌填密封材料，水落口应设铁栅罩。

3．变形缝漏水变形缝在屋檐部位没有断开，卷材直接铺贴过去，卷材被拉裂。

屋面变形缝，如伸缩缝、沉降缝等没有做干铺卷材层，铁皮凸棱安反，铁皮向中间泛水。

变形缝长度方向未按规定找坡，甚至往中间泛水。

铁皮没有顺流水方向搭接，铁皮安装不牢被风掀起变形。

防水工程施工要点和质量通病的防治1.基层处理：确保基层平整、坚固、无杂物，需清理并修补砂浆缝隙和裂缝等。

在基层表面涂刷环氧树脂底涂剂或石膏前处理剂，提高基层的附着力。

2.防水卷材施工：选择合适的防水卷材，根据要求进行正确的贴面粘结、连接处理和预留伸缩缝。

应注意避免卷材的局部变形和受到破坏。

3.阳角、直角处理：在墙面的阳角、直角位置进行加强处理，通常采用阴阳角钢或抗碱玻璃纤维网布，确保防水层的完整性加强。

4.管道穿越处理：对于管道穿越，应适当预先开槽、预埋管道套管，然后进行密封处理，确保管道周边的防水层完整。

5.细部处理：根据不同细部位置，采取相应的防水施工措施。

例如，对于地墙交界处应构建防水墙、对于落水管口应加设防水盖板等。

防水工程质量通病的防治：1.施工现场管理不规范：施工过程中，应加强现场管理，包括施工工期的安排、材料的购置等，避免造成施工质量问题。

防治措施：加强对施工现场的管理，合理安排工期，严格控制材料的购进和使用。

2.材料选用不当：选用质量不过关或者不符合规范要求的防水材料，容易导致施工质量问题。

防治措施：注重材料的选择，选择符合国家规范要求的品牌产品。

3.基层处理不当：基层处理不充分或者基层质量差，会对防水层的牢固性产生影响。

防治措施：进行充分的基层处理，包括清理、修补等工作，确保基层平整、牢固。

4.连接处理不严密：防水层与构筑物之间的连接处理不严密，容易造成防水层的破损。

防治措施：对于连接部位，加强处理，确保防水层的完整性。

5.施工工艺不规范：施工过程中不按照规范和要求进行施工，容易导致防水层的质量问题。

防治措施：严格按照防水工程的施工规范进行施工，确保施工工艺规范。

总之，防水工程的施工要点包括基层处理、防水卷材施工、阳角、直角处理、管道穿越处理、细部处理等；防止防水工程质量通病主要包括施工现场管理不规范、材料选用不当、基层处理不当、连接处理不严密、施工工艺不规范等。

通过加强现场管理、注重材料选择、进行充分的基层处理、严密连接处理、规范施工工艺等措施，可以有效预防和解决防水工程的质量问题，提高防水工程的施工质量。

卷材防水工程质量通病及防治1、卷材防水层空鼓【现象】卷材铺贴后即发现鼓泡，一般由小到大，随气温的升高，气泡数量和尺寸增加。

【预防治理】基层必须干燥，用简易检验方法测试合格后，方可铺贴；基层要扫刷干净，选用的基层处理剂、粘结剂要和卷材的材性相匹配，经测试合格后方可使用；待涂刷的基层处理剂干燥后，涂刷粘结剂。

卷材铺贴时，必须排除下面的空气，滚压密实。

也可采用条粘、点粘、空铺的方法，确保排汽道畅通。

有保温层的卷材防水屋面工程，必须设置纵横贯通的排汽槽和穿出防水层的排汽孔。

2、卷材防水层裂缝【现象】防水层出现沿预制屋面板端头裂缝、节点裂缝、不规则裂缝渗漏。

【预防治理】(1)选用延伸率大，耐用年限要高于15年的卷材。

(2)在预制屋面板端头缝处设缓冲层，干铺卷材条宽300mm铺卷材时不宜拉得太紧。

o夏天施工要放松后铺贴。

在防水卷材已出现裂缝时，沿规则的裂缝弹线，用切割机切割。

如基层没有留分格缝，则要切缝，缝宽20mm,缝内嵌填柔性密封膏，面上沿缝空铺一条宽200mm的卷材条作缓冲层，再满粘一条350mm宽的卷材防水层，节点细部裂缝的处理方法同上。

3、女儿墙根部漏水【现象】防水层沿女儿墙根部阴角空鼓、裂缝，女儿墙砌体裂缝，压顶裂缝，山墙被推出墙面，雨水从缝隙中灌入内墙。

【预防治理】施工屋面找平层和刚性防水层时，在女儿墙交接处应留30mm的分格缝，缝中嵌填柔性密封膏；女儿墙根部的阴角粉成圆弧，女儿墙高度大于80Omm时，要留凹槽，卷材端部应裁齐压入预留凹槽内，钉牢后用水泥砂浆或密封材料将凹槽嵌填严实。

女儿墙高度低于80Omm时，卷材端头直接铺贴到女儿墙顶面，再做钢筋混凝土压顶。

屋面找平层或刚性防水层紧靠女儿墙，未留分格缝时，要沿女儿墙边切割出20~30mm宽的槽，扫刷干净，槽内嵌填柔性密封膏，女儿墙体有裂缝，要用灌浆材料修补，如山墙的女儿墙已凸出墙面时，须拆除后重砌，对卷材收头的张口应修补密封严实。

4、天沟、檐沟漏水【现象】沿沟底或预制檐沟的接头处，屋面与天沟交接处裂缝，沟底渗漏水。

防水卷材施工质量通病的防治措施1、空鼓现象：铺贴后的卷材表面，经敲击或手感检查，出现空鼓声。

原因分析：基层潮湿，沥青胶结材料与基层粘接不良。

由于人员走动或其他工序的影响，找平层的表面被泥水沾污，与基层粘接不良。

立墙卷材的铺贴，操作比较困难，热作业容易造成铺贴不严不实。

预防措施：保持找平层表面干燥洁净。

铺贴卷材前一、二天，刷1-2道冷底子油，以保证卷材与基层表面粘接。

铺贴卷材时气温不宜低于5°C o雨季施工应有防雨措施，或错开雨天施工。

对于检查出的空鼓部位，应剪开重新分层粘贴。

2、卷材转角部位后期渗漏现象：防水工程完后，转角部位出现渗漏。

原因分析：在转角部位，卷材未能按转角轮廓铺贴严实，后做找平层时造破坏。

所选用的卷材韧性较差，转角处操作不便，沥青胶结过高或过低，不能确保转角处卷材铺贴严密。

转角处未按有关要求增设防水附加层。

预防措施：基层转角处应做成圆弧形或钝角。

转角处应选用强度高、延伸率大、韧性好的卷材。

沥青胶结料的温度应严格按有关要求控制。

涂刷厚度应力求均匀一致，各层卷材均要铺贴牢实，并增设卷材附加层。

当转角部位出现粘贴不牢、不实等现象时，应将该处卷材剪开，灌入沥青胶，用喷灯烘烤后，逐层补好。

3、管道处铺贴不严密现象：卷材与管道壁粘结不严，出现张、翘边现象，一般管径越小，上述现象越严重。

原因分析：管道未进行认真的清理、除锈，不能确保卷材与管道的粘结。

穿管处四周呈死角，使卷材不易铺贴严实。

预防措施：管道表面的尘垢和铁锈要清除干净。

在管道穿越砖石结构处，管道四周宜用细石混凝土包裹，其厚度不应小于3mm。

抹找平层时，应将管道跟部抹成直径不小于50mm的圆角。

卷材应按转角要求铺贴严实。

亦可在穿管处埋设带法兰的套管，将卷材防水层粘贴在法兰盘上，粘贴宽度至少为1mm，并用夹板将卷材压紧。

屋面防水工程的质量通病与防治1.材料质量不合格：屋面防水工程使用的材料包括防水卷材、防水涂料等，有些施工单位出于成本考虑，选择了低价、质量不合格的材料。

这些材料在使用过程中容易产生龟裂、老化等问题，从而导致屋面防水系统的失效。

2.施工工艺不规范：有些施工单位在屋面防水工程施工过程中，没有严格按照相关的工艺规范进行施工。

不进行预处理、涂料层厚度不均匀、未进行防水层与屋面结构的粘贴等问题。

这些不规范的施工工艺会直接影响屋面防水工程的质量。

3.缺乏专业技术人员：屋面防水工程是一项专业性很强的工程，需要具备丰富的经验和技术知识。

有些施工单位缺乏专业技术人员，导致施工过程中缺乏有效的监督和指导，从而使得屋面防水工程质量存在很大的隐患。

4.设计不合理：一些屋面防水工程的设计存在一定的缺陷，例如屋面排水系统设计不合理、屋面结构强度不符合要求等。

这些设计上的缺陷会导致屋面防水工程的质量问题。

针对以上质量通病，可以采取以下措施进行防治：1.加强质量管理：提高施工单位的质量意识，严格按照相关的工艺规范进行施工，确保施工材料的质量符合要求。

并且加强对施工过程的监督和质量检查，及时发现和解决问题。

2.培训专业技术人员：加强对屋面防水工程专业技术人员的培养和引进，提高施工单位的技术水平。

可组织相关专家进行技术指导，解决工程中存在的技术难题。

3.强化设计审核：加强对屋面防水工程设计的审核工作，确保设计方案合理可行。

并且在设计过程中充分考虑到屋面防水工程的特点和要求，避免设计上的缺陷。

4.加强施工监督：建立完善的施工监督体系，对屋面防水工程施工过程进行全程监管，并及时与施工单位沟通，解决施工过程中出现的问题。

要提高屋面防水工程的质量，需要各个环节的共同努力。

通过加强质量管理、培训专业技术人员、强化设计审核和施工监督等措施，可以有效预防和治理屋面防水工程质量问题，确保工程的安全性和可靠性。

屋面卷材防水质量通病与防治质量通病之一：起鼓原因分析：基层不干燥，气体排除不彻底，卷材粘结不牢，压的不实。

防治措施：1、找平层应平整2.卷材铺贴前，认真清理基层，清扫浮灰，杂质等3.找平层应干燥，可用简易办法检验；将1m²材料平坦地干铺于找平层上，静置3~4h后掀开，覆盖部位与卷材上均未见水印即可4.不在雨、雪、雾天等施工5.胶粘剂的涂刷应均匀一致，不得过厚或过薄，当用热玛帝脂时，其涂刷厚度宜为1～1.5mm，用冷玛帝时，其涂刷厚度宜为0.5～1mm。

当采用其他胶粘剂时，应根据其性能控制好涂刷与铺贴的间隔时间，不得过早或过晚。

质量通病之二：流淌原因分析：1、胶结料耐热度偏低；2.胶结料粘结层过厚。

3.屋面坡度过陡，而采用平行屋脊铺贴卷材；或采用垂直屋脊铺贴卷材，在半坡进行短边搭接。

防治措施：1、严格按规范要求选用玛帝脂的耐热度，应用于立面时，还应提高5～10℃2.严格控制玛帝脂的涂刷厚度3.卷材铺贴后应充分滚压4.卷材的长、短边的搭接宽度均应满足规范要求5.做好保护层；质量通病之三:卷材开裂原因分析：1、产生有规则横向裂纹主要是由于温差变形，使屋面结构相起板端角变造成的。

这种裂缝多数发生在延伸率较低的沥青防水卷材中。

2、产生不规则裂缝主要是由于水泥砂浆找平层不规则开裂造成的；此时找平层的裂缝，与卷材开裂的拉置与大小相对应；另外，如找平层分格缝位置不当或处理不好，也会卷材无规则裂缝。

3、外露单层的合成高分子卷材屋面中，如基层比较潮湿，且采用满粘法铺贴工艺或胶粘剂剥离强度过高时，在卷材搭接缝御也易产生断续裂缝。

防治措施：1、在应力集中、基层变形较大的部位（如屋面板拼缝处等），先干铺一层卷材条作为缓冲层，使卷材能适应基层伸缩的变化。

2.确保找平层的配比计量、搅拌、振捣或辊压、抹光与养护等工序的质量、而洒水养护的时间不宜少于7D，并视水泥品种而定。

找平层宜留分格缝，缝宽一般为20mm，缝口设在预制板的拼缝处，当采用水泥砂浆或细石混凝土材料时，分格缝间距不宜大于6m，采用沥青砂浆材料时，不宜大于4m；卷材铺贴与找平层的相隔时间宜控制在7-10以上。

常见防水工程问题分析及防治措施一、防水材料类问题（一）热熔类卷材铺贴后产生空鼓原因分析：1、基层潮湿，沥青胶结材料与基层粘结不良；2、由于人员走动或其他工序的影响，找平层表面被泥水沾污，与基层粘结不良；3、立墙卷材的铺贴，操作比较困难，热作业容易造成铺贴不实不严预防措施：1、应把地下水位降至垫层以下不少于500mm。

垫层上应抹1：2.5水泥砂浆找平层，以创造良好的基层表面，同时防止由于毛细水上升造成基层潮湿；2、保持找平层表面干燥洁净，必要时应在铺贴卷材前采取刷洗、晾干等措施；3、铺贴卷材前1～2天，喷或刷1～2道冷底油，以保证卷材与基层表面粘结。

（二）卷材收缩变形原因分析：1、卷材储存不当，胎体进水，导致在加热过程中水分蒸发，胎体收缩；2、带有板岩类的热熔型卷材在施工时短边搭接没有进行压岩处理，搭接剥离强度小造成；3、卷材在施工时没有对卷材进行提前展卷，卷材应力过大；4、施工过程中，野蛮施工，用力“踢”“拽”卷材，使卷材受力过大拉长卷材。

预防措施：1、卷材施工时可进行提前展卷，释放应力；2、禁止在施工完成的防水层进行损坏性施工；3、施工前检查卷材是否潮湿，如果潮湿，展卷后晾晒至干燥后施工。

（三）湿铺卷材粘结不牢原因分析：1、水泥砂浆太薄没有与基层粘牢；基层没有涂刷水泥砂浆；2、水泥砂浆过干；3、温度低水泥的水化反应没有完全；4、搭接边有杂物、浮灰，粘结力不够；5、基层过干吸收水泥中的水，水泥水化反应不完全；6、过早在卷材表面行走。

预防措施：1、基层充分润湿；2、基层应平整、干净、没有凹凸不平；3、施工时应在卷材表面与基层上同时涂刷水泥砂浆（3mm-5mm）；4、卷材施工温度应在5-35摄氏度之间（四）聚氨酯防水涂料涂膜起泡原因分析：1、天气过于潮湿或下雨。

基面潮湿；2、在使用时添加了低沸点稀释剂，稀释剂快速挥发易出现气泡或小孔；3、天气炎热，基层温度高；4、疏松多孔基层；5、单组分产品：一次涂膜太厚；6、双组分产品：避免因过高速度搅拌引入大量气泡；配比不对，也会有气泡产生。
