基于单片机的电子密码锁设计答辩稿

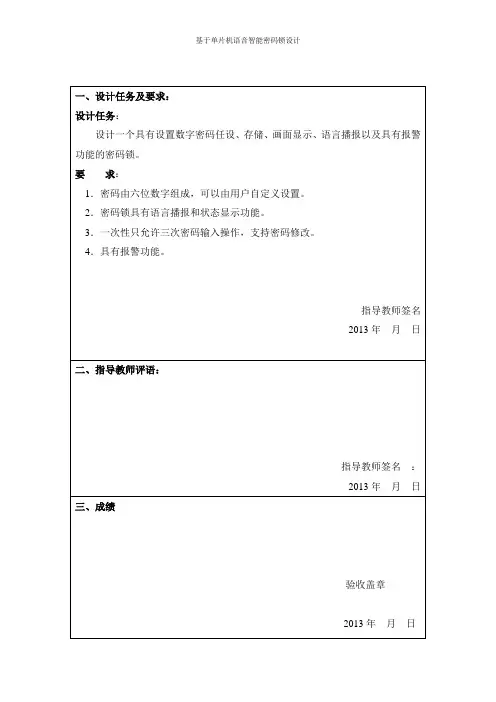

一、设计任务及要求：设计任务：设计一个具有设置数字密码任设、存储、画面显示、语言播报以及具有报警功能的密码锁。

要求：1．密码由六位数字组成，可以由用户自定义设置。

2．密码锁具有语言播报和状态显示功能。

3．一次性只允许三次密码输入操作，支持密码修改。

4．具有报警功能。

指导教师签名2013年月日二、指导教师评语：指导教师签名：2013年月日三、成绩验收盖章2013年月日目录目录 (2)1 设计目的 (1)2 设计的主要内容和要求 (1)3 整体设计方案 (1)4硬件电路设计 (2)4.1 系统总电路的设计 (2)4.2 5V直流稳压电源模块 (3)4.3 控制电路的设计 (4)4.4 语音模块电路的设计 (4)4.5 信号输入电路的设计 (5)4.6 密码储存电路的设计 (6)4.7 LCD显示电路的设计 (7)4.8 继电器模拟锁模块及蜂鸣器报警模块 (8)5软件程序设计 (9)6 系统仿真 (12)6.1 系统仿真环境及参数设置 (15)6.2系统仿真结果及其分析 (15)7使用说明 (20)8 设计总结 (20)参考文献 (21)附件 (22)语音智能密码锁的设计1 设计目的本文所设计的智能密码锁系统是以89C52为中心控制器、4*4键盘采集输入信号、用24C04芯片对设定的密码进行保存，同时设有SX6288组成的语音模块，通过LCD、LED灯以及语音模块直观的显示密码锁所处状态。

用户可以自定义设置六位的数字密码，并有三次输入密码的机会，当密码输入错误时密码锁将会发出报警声，当三次输入密码错误时，密码锁将进行键盘锁定一段时间。

2 设计的主要内容和要求1)LCD能够及时显示密码锁的状态信息。

2)语音模块能够播报密码锁状态。

3)能够设定初始密码，支持密码修改。

4)能够快速、准确的采集键盘上的输入信息。

5)用24C04芯片进行设定密码和保存。

6)当密码输入错误时，系统自行报警，并在连续输入超过三次密码错误时，将对键盘锁定一段时间。

基于51单片机控制的电子密码锁设计摘要：本设计以单片机以AT89C51作为密码锁监控装置的检测和控制核心，分为主机控制和从机执行机构，实现要是信息在主机的初步认证注册、密码信息的加密、钥匙丢失报废等功能。

根据51单片机之间的串行通信原理，这便对于密码信息的随机加密和保护。

而且采用键盘输入的电子密码锁具有较高的优势。

采用数字信号编码和二次调制方式，不仅可以实现多路信息的控制，提高信号传输的抗干扰性，减少错误动作，而且功率消耗低；反应速度快、传输效率高、工作稳定可靠等。

软件设计采用自上而下的模块化设计思想，以使系统朝着分布式、小型化方向发展，增强系统可扩展性和运行的稳定性。

测试结果表明，本系统各功能已达到本设计的所有要求。

关键词：AT89C51；密码锁；单片机设计；电子锁目录摘要 (1)关键词 (1)第一章密码锁的简介及现况 (1)1.1引言 (1)1.2电子密码锁的简介 (1)1.3电子密码锁发展趋势 (2)1.4本设计所要实现的目标 (2)1.5设计的密码锁的功能 (2)第二章设计方案的选择 (3)2.1方案的论证与比较 (3)第三章单片机的组成 (4)3.1AT89C51单片机的简介 (4)3.2电路图的绘制 (7)第四章单片机硬件资源 (7)4.1开锁机构 (7)4.2按键电路设计 (8)4.3显示电路设计 (10)4.4AT89C51单片机复位方式 (11)4.5密码锁的电源电路设计 (12)第五章程序调试 (13)5.1程序调试用到的软件及工具 (13)5.2KEIL C51简介 (14)5.3调试过程 (14)5.4调试、仿真与实现 (15)第六章软件设计 (16)6.1系统软件设计的总统思想 (16)6.2各子程序设计 (17)1 键盘扫描子程序 (17)2 LED显示子程序 (18)3 密码比较和报警程序 (19)设计总结与展望 (21)致谢 (22)附录：总原理图 (22)参考文献 (24)第一章密码锁的简介及现况1.1引言在日常的生活和工作中，住宅与部门的安全防范、单位的文件档案、财务报表以及一些个人资料的保存多以加锁的办法来解决。
