GPS静态测量与数字化测图技术总结

  • 格式：doc
  • 大小：112.32 KB
  • 文档页数：19

GPS静态测量与数字化测图技术总结班级：测绘12-2班学号：31218082**姓名：* *2015年7月8日GPS静态数据处理技术总结一、测区概述雁山区位于桂林市南部,全境多石山和丘陵。

本次实习测区主要范围为桂林理工大学雁山校区与广西师范大学雁山校区周边，整个测区大致位于东经110°16' 06" - 110°18' 58"，北纬25°03' 05" - 25°07' 35" 之间。

测区范围内山区较多，道路复杂，房屋众多，植被虽然较茂密，但是平坦空地也不少，布点位置相对地域开阔，便于进行GPS观测。

二、技术依据1、《GPS与数字化测图实习指导书》；2、《技术设计书》；3、《全球定位系统城市测量技术规程》 (CJJ 73-1997)；4、《全球定位系统（GPS）测量规范》(GB/T 18314-2001) 。

三、坐标系的选择GPS网的无约束平差平面坐标系统选用WGS-84坐标系，3°带高斯克吕格投影，中央子午线精度为111°，测区投影分带为6°带的第19带，3°带的第38带。

四、起算数据如下表站点名N(m) 中误差_N(mm)E(m) 中误差_E(mm)U(m) 中误差_U(mm)E678 2776039.5890 0.0 426081.40600.0 149.19400.0E685 2776808.9180 0.0 429177.85100.0 147.93800.0E697 2779036.1340 0.0 428474.29900.0 155.63300.0五、仪器设备和软件GPS控制测量采用南方 GPS接收机和中海达GPS接收机，其静态相对定位精度为：静态基线±（5mm +1ppmD）；高程±（10mm+2ppmD）。

这些GPS测量系统配备有星历预报软件、后处理解算软件，完全能满足GPS控制测量数据处理的要求。

南方数据转换软件为南方GPS后处理程序，基线结算及平差软件为中海达HGO数据处理软件，能够基线向量处理、GPS网平差软件、多种GPS数据格式转换等功能，完全能满足GPS控制测量数据处理的要求。

六、GPS静态测量方案GPS流程图：开始选点布网数据采集工具：数据传输软件（功能模块）结果：记录在接收机中的原始数据数据传输工具：数据传输软件（功能传输模块）结果：记录在计算机中的原始数据格式转换工具：格式转换软件（功能模块）结果：标准格式数据基线解算工具：基线解算软件结果：GPS极限向量解是否完成所有观测和基线解算网平差工具：GPS网平差软件结果：点坐标、基线转换参数及相关统计结束1.布网方案GPS网设计的出发点是在保证质量的前提下，尽可能地提高效率，努力降低成本。

因此，在进行GPS的设计和测量时，既不能脱离实际的应用需求，盲目地最求不必要的高精度和高可靠性；也不能为追求高效率和低成本，而放弃对质量的要求。

本次GPS网采用网联式布设，充分利用GPS测量的优点，我们第一大组自己布点10个，选取原有已知点中的5个作为已知点，GPS网点数共计15个。

可使用接收机12台，分12个小组进行测量，等级为E级。

2.布设要求●周围应便于安置接收设备和操作，视野开阔，视场内障碍物的高度角不宜超过15°；●远离大功率无线电发射源（如电台、电视接收天线、微波塔等），其距离不小于200m，远离高压输电线和微波无线电信号传送通道，其距离不得小于50m；●附近不应有大面积水域或不应有强烈干扰卫星信号接受的物体,以减弱多路径效应的影响；●附近不应有强烈反射卫星信号的物体（如大型建筑物、幕墙玻璃等）：●地面基础稳定，易于标石的长期保存；●当利用旧点时，应对旧点的稳定性、完好性，以及现标是否安全可用性作一检查，符合要求方可利用；●选站时应尽量可能使测站附近的局部环境（地形、地貌、植被等）与周围的大环境保持以减少气象元素的代表性误差；●GPS网应根据测区实际需要和布网状况进行设计。

GPS网的点应有二点以上的点相互通视，有利于常规测量施测时的应用；●在布网设计中应顾及原有的测绘成果以及各种大比例尺地形图的沿用。

3.观测准备每个时段观测开始前，要量取天线高，天线安置应符合下列要求：a、用三脚架安置天线时，其对中误差不应大于3mm；b、天线集成体上的圆水准气泡必须居中，没有圆水准气泡的天线，可调整天线基座脚螺旋，使在天线互为120°方向上量取的天线高互差小于3mm则取平均值。

关机后再量取一次天线高作为校核，两次天线高互差不得大于3mm，并取平均值记录在手簿中；此外，还应在手簿中写明点号、手绘草图标明点位，并记录开机和关机时间。

4.GPS静态观测(1)调度安排，确定统一的开机观测时间，保证同步观测同一卫星组；(2)仪器工作过程中，作业人员对照指示灯工作状况说明，判断仪器是否正常工作。

(3)一个时段观测过程中，不得进行以下操作：关闭接收机，又重新开机;进行自测试;改变卫星高度角;改变数据采样间隔;改变天线位置;(4)观测院在作业期间不得擅自离开测站，并应防止仪器收到震动，防止人或其他物体靠近天线，遮挡卫星信号。

(5)接收机在观测过程，不应在接收机旁使用手机;雷雨天气过境应关机停测，卸下天下以防雷击。

4.实际观测总时段数在实际外业观测过程中，使用12台GPS接收机同时在不同的12个点上进行观测2个时段，每个时段120分钟。

5.点位图七、数据处理1. 数据记录情况通过对记录数据的检查，包括GPS测量数据和设站记录表，无不合规定数据记录，内业处理所需数据符合数据处理要求。

2. 内业处理准备工作整个项目的数据已经准备就绪，接下来是准备相关软件的启用，该项目所必需软件为：南方测绘 GPS数据处理软件和中海达HGO数据处理软件。

3. 内业的处理软件的使用我们的观测数据为南方GPS STH格式数据，数据的主要处理在HGO软件上完成，因此需要将南方的STH格式数据转换成标准的RINEX格式数据。

将所有南方STH数据导入到南方测绘 GPS数据处理软件，输入量取天线高和选择量取部位后，天线高的量取位置均为测高片，最后全部数据按RINEX格式成果输出。

其次，将标准格式数据导入HGO并进行基线处理。

再处理过程中，只有部分基线不合格。

认为观测质量良好。

在数据导入过程中，为了提高工作效率，我采用分期导入的方法。

修改基线我主要采用修改卫星残差图的方法进行。

卫星高度截止角全部为10°，采样间隔30S，最小历元数10。

通过观察，禁用观测时常过短、周跳频繁而且超限的卫星信号。

禁用部分卫星观测信号的不好的部分。

把所有的基线的粗差处理完之后，进行GPS基线处理。

处理完毕之后，打开不合格基线的处理报告，并根据报告中的卫星信号情况对相应的基线进行修改。

在所有的基线处理合格之后，把整个数据库的闭合环报告打开，查看是否有失败的闭合环，如果有失败的闭合环，那么根据闭合环报告进行相应的基线处理；如果有同时有２个以上同步环因为某条基线而导致同时不合格，那么首先处理这条基线。

本次处理中，发现第一期数据的周跳频繁，故在允许的范围内禁用部分基线，直到数据合格。

基线共有123条，禁用0条。

符合标准。

4、数据处理外业观测后及时输入计算机进行处理，包括数据传输、输入数据、解算基线、打印网图、检验基线闭合差、定义椭球元素、选择坐标系统、定义高斯投影、网平差。

根据自动处理基线向量的结果，检查基线向量方差比(Ratio)、中误差(rms)以及天线高等, 方差比≥2.5 ,中误差≤20mm,参与解算的异步环、基线向量均符合要求。

5、外业观测质量的检核根据《GPS规范》要求, 各级GPS网相邻点基线长度精度用下列公式表示，并按下表规定执行。

级别固定误差比例误差系数AA ≤3 ≤0.01A ≤5 ≤0.1B ≤8 ≤1C ≤10 ≤5D ≤10 ≤10E ≤10 ≤20σ=√(a²+(b.d.10-6)²)由完全的独立基线构成的独立环，各独立环的坐标分量闭合差和全长闭合差应符合下式规定：Wx=3√n×σ;Wy=3√n×σ;Wz=3√n×σ，式中σ为相应级别的规定中误差（按平均边长计算）,n为闭合环边数。

异步环全长闭合差: W≤√（Wx2+Wy2+Wz2）6、平差计算全部基线处理成功后，即可进行WGS-84坐标系下的自由网平差及三维约束网平差。

5.4.1 GPSWGS-84坐标系自由网平差(1)GPS点在WGS-84坐标系坐标平差及精度实测基线123条，经检查最弱边基线为E6971741.zsd-Y0081741.zsd，边长中误差最大为2.85 mm，边长相对精度为1:506400；GPS点WGS-84坐标的点位中误差最大 Y008 为2.85mm(2)GPS点WGS-84坐标系大地坐标及其精度如下表：点号E666 E678 E685 E696 E697 Y001 Y002 Y003中误差1.2 0 0 1.1 0 1.0 1.1 1.1 （mm）点号Y004 Y005 Y006 Y007 Y008 Y009 Y010中误差1.2 1.5 1.1 1.92.0 1.5 1.1（mm）注：WGS-84坐标的点位中误差最小E678、E685、E697为0mm;最大Y008为2.0mm。

7、GPS点80系三维约束平差以E666和E685为平面及高程已知点，在目标系80坐标下进行三维约束平差。

（注：E666和E685点均为国家E级GPS控制点，经校核，点位精度良好。

）经平差得到结果如下:基线E6971741.zsd-Y0081741.zsd 边长中误差最大为3.61mm，边长相对精度为1:399688 ，远高于规定1/4万的精度。

GPS点80坐标的点位中误差最大 Y008 为3.62mm。

最后进行平差，导出相应的报告。

八、平差处理结果和报告（附）注：《平差处理结果和报告》截取于中海达HGO软件处理数据结束导出的《项目报告》。

数字化测图技术总结一、测区概况测区为桂林理工大学整个雁山校区。

测区地物主要对象为教学楼、师生住宿楼、植被、人工湖泊、各类管线，文体设备，以及各类主要附属物，测区熟悉程度高，测量环境良好。

二、作业依据和已有测绘资料《1:500 1:1000 1:2000地形图图式》（GB/T20257.1-2007）《1:500 1:1000 1:2000地形图数字化规范》（GB/T17160-1997）《城市测量规范》（CCJ8—1999）《技术设计书》《地籍图图式》（CH5003-94）三、平面坐标及坐标系的选择1、平面坐标系及基准测区平均高程150m，中央子午线精度为111°，本次作业的平面坐标系为西安80国家坐标系。

合集下载

gps静态测量技术总结

gps静态测量技术总结

gps静态测量技术总结1500字GPS静态测量技术是一种利用全球定位系统（GPS）进行地理测量的方法。

该技术通过接收来自卫星的信号来确定目标位置的坐标，可以用于测量地球表面上的各种物体的位置、形状和运动。

GPS静态测量技术的原理是利用卫星发射的无线电信号来确定接收机的位置。

接收机接收到来自多个卫星的信号后，通过计算信号的传播时间和接收机与卫星的距离，可以确定接收机的位置坐标。

利用这个原理，可以对目标位置进行测量。

GPS静态测量技术的优势之一是其精度高。

由于GPS系统使用了多个卫星，能够提供非常准确的位置信息。

通过使用多个卫星的信号，可以排除由于单个卫星信号误差和干扰导致的误差。

因此，GPS静态测量技术可以实现亚米级的测量精度。

此外，GPS静态测量技术还具有快速、灵活和高效的特点。

相比于传统的测量方法，如全站仪测量和测距仪测量，GPS静态测量技术利用卫星信号直接进行测量，无需设置测站和测距仪。

这使得测量过程更加简便和高效。

在实际应用中，GPS静态测量技术可以用于各种地理测量任务。

例如，地形测量、土地测绘、城市规划等。

通过使用GPS静态测量技术，测量人员可以快速、准确地确定目标位置的坐标，无论是在城市环境还是户外环境。

然而，GPS静态测量技术也存在一些限制和挑战。

首先，GPS静态测量技术对天气条件和地形条件敏感。

在恶劣的天气条件下，如大雨、大雪、大风等，信号的传播可能会受到影响，从而影响测量精度。

此外，在复杂的地形条件下，如山区、森林等，信号传播也可能受到阻碍。

另外，GPS静态测量技术的精度也会受到一些因素的影响。

例如，接收机的精度、卫星的位置精度、信号传播时间等。

因此，在进行GPS静态测量时，需要认真选择合适的接收机和卫星，进行仔细的数据处理和误差校正，以提高测量精度。

总之，GPS静态测量技术是一种快速、准确、灵活的地理测量方法。

它可以用于各种地理测量任务，并取得非常高的测量精度。

然而，在实际应用中，需要注意天气条件和地形条件的限制，以及认真处理测量数据和误差校正，以保证测量结果的准确性。

gps静态测量技术总结_测量工作总结

gps静态测量技术总结_测量工作总结

gps静态测量技术总结_测量工作总结GPS（Global Positioning System）全球定位系统是一种通过卫星信号来进行位置测量的技术。

它可以用于静态测量，即只需要在一个固定位置上进行测量，不需要移动。

以下是我对GPS静态测量技术的总结。

GPS静态测量技术具有高精度。

由于GPS系统具有高精度的卫星钟和众多的卫星，因此它可以提供高度精确的位置测量结果。

在静态测量中，将接收器安装在固定位置上，而不需要进行移动，可以减少由于移动所带来的误差，从而提高测量的精度。

GPS静态测量技术具有较长的测量时间。

在进行GPS静态测量时，接收器需要通过接收卫星信号来确定自己的位置，由于信号传输需要时间，因此需要一定时间来收集足够的卫星信号来进行定位。

通常，测量时间需要30分钟至数小时甚至更长时间，以获得较高的测量精度。

GPS静态测量技术的成本较低。

相对于其他高精度测量方法，如光学测量或无线电定位，GPS系统的设备和使用成本较低。

GPS接收器较便宜且易于使用，不需要复杂的设备或繁琐的操作，因此可以大大降低测量成本。

GPS静态测量技术也存在一些限制。

天气条件对GPS测量精度有一定影响。

在有阴云、大风或强烈干扰的情况下，卫星信号的接收可能会受到影响，从而影响测量的精度。

在进行GPS静态测量时，需要选择天气条件较好的时段进行测量。

GPS静态测量技术对测量环境有一定要求。

在测量区域中，需要有多个卫星的信号覆盖，以获得可靠的定位结果。

在城市或山区等复杂地形条件下，由于信号的遮挡和反射等原因，可能会对测量结果产生干扰。

在选择测量地点时，需要考虑到这些因素。

GPS静态测量技术是一种高精度、成本较低的位置测量方法。

通过选择合适的测量时段和地点，以及进行足够长时间的测量，可以获得高度精确的位置测量结果。

需要注意天气条件和测量环境对测量结果的影响，以保证测量的准确性。

gps静态测量技术总结_测量工作总结

gps静态测量技术总结_测量工作总结

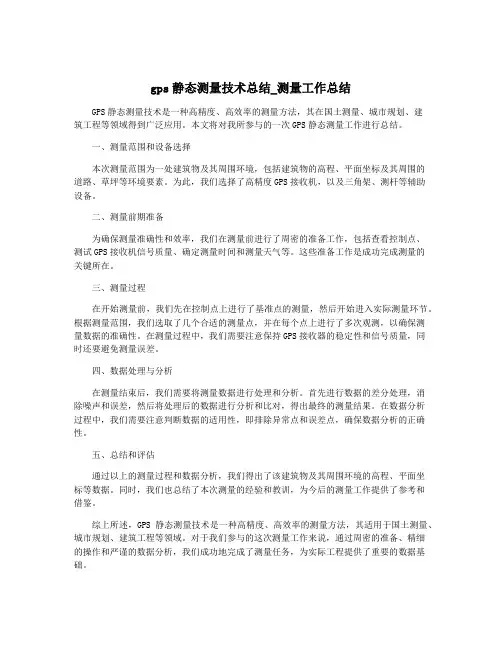

gps静态测量技术总结_测量工作总结GPS静态测量技术是一种高精度、高效率的测量方法，其在国土测量、城市规划、建筑工程等领域得到广泛应用。
