新大陆MISPOS方案说明书(2015)

  • 格式：doc
  • 大小：2.65 MB
  • 文档页数：13

福建新大陆商场MIS-POS方案说明书V5.0福建新大陆电脑股份有限公司2015年8月版本控制信息1项目概述1.1概述本项目是商业银行、商场客户，福建新大陆共同合作项目，该项目以银行卡为支付方式、以MIS-POS产品为支付工具，使用动态链接库嵌入方式，实现在商场客户收银平台上进行银行卡支付消费的目标。

本方案针对商场客户的特殊情况，在受理方式、受理流程、后台处理等方面，进行个案阐述，形成实施方案。

1.2编写目的本文档主要描述了商业银行与商场客户所进行联网的系统架构和软件接口，用于以下目的：★与各相关部门进行业务方面、技术方面的讨论；★作为项目实施的总体参考和依据。

1.3覆盖范围★支付软件业务功能★系统网络结构★末端金融设备业务功能1.4系统目标★扩大银行卡受理面★支持磁条卡交易，IC卡交易★利用商户内部网络，降低通讯成本★投资少，降低成本★提高交易处理速度★简化收银员操作步骤★系统易于维护，低故障率2系统介绍2.1系统优势商场客户所现有的一套完整的商场收银系统，商场客户及其分支机构已经建设完成一套完善的内部网络环境；商场客户收银柜台业务较为繁忙，客户大量使用银行卡支付作为结算方式，在收银柜台需要一套迅速快捷的银行卡支付系统。

商场客户的客观条件符合MIS-POS软件的基本要求,而商场客户的快捷交易的需求又是MIS-POS软件的一大优点,这些因素都客观决定选用MIS-POS软件是比较适宜的选择。

2.2网络拓扑商场收银机金融POS金融POS 金融POS金融POS商场收银机3系统功能3.1系统组成服务端收银机端金融机具在本项目的应用环境当中，MIS-POS系统根据功能性分为以下几个模块：★ MIS-POS POSP★收银机MIS软件★收银机MIS-POS动态库★设备驱动★金融设备（POS）3.2MIS-POS POSPMIS-POS POSP作为整套MIS-POS的服务预处理系统，部署于商场客户总部机房，具备以下功能：★商户信息管理分级管理MIS-POS平台内的商户信息，包括商户机构，商户名称，商户编码，网点编码等商户业务资料。

★金融设备管理管理MIS-POS平台内的金融设备信息，包括设备硬件编号，设备交易参数等设备类信息。

★交易参数管理管理MIS-POS平台内的各类交易参数，维护MIS-POS平台的运行。

★银行通讯网关与银行POS前置的接口模块，负责与银行POS前置的通讯与报文交换。

★交易接入网关处理收银机MIS-POS动态库上送的各类交易信息，并将处理结果回送给收银机MIS-POS动态库。

★安全加密模块负责MIS-POS平台的交易信息安全管理，报文加密解密处理等平台安全功能。

★交易数据记录记录MIS-POS平台内发生的交易数据，将交易流水规范整理后，保存到MIS-POS流水数据库。

★银行对账管理处理银行隔日生成的消费对账文件，结合MIS-POS平台流水，检查银行卡交易结果。

★柜台交易查询为柜台提供交易查询功能，获得指定日期该终端的各类交易汇总数据。

★ WEB交易监控以浏览器方式，提供MIS-POS平台的运行日志，可以查看平台当前所发生的各类交易明细数据。

★ WEB交易流水查询以浏览器方式，提供MIS-POS平台的平台流水查询功能，可以查看平台中发生的各类历史业务数据。

★ WEB交易报表以浏览器方式，提供MIS-POS平台的平台报表查询功能，根据客户需求，生成各类汇总统计表单。

★角色权限管理管理平台的操作人员权限，可以分级，分角色进行统一管理，维护平台操作人员的各类操作权限。

3.3收银机MIS软件收银机MIS软件是商户面向客户的购物收单平台；在MIS-POS项目中，负责调用MIS-POS动态库，驱动末端POS完成金融支付交易，并根据交易结果打印交易签购单。

★ MIS-POS交易界面管理在商场收银MIS软件中，提供一个银行卡交易的管理界面，在售货收银时，直接通过收银MIS处罚银行卡消费交易。

★调用MIS-POS动态库调用收银机MIS-POS动态库，完成金融支付交易。

★打印交易签购单金融支付交易完成后，判断交易结果，并根据收银机MIS-POS动态库返回的打印数据打印交易签购单。

3.4收银机MIS-POS动态库收银机MIS-POS动态库是在收银机上运行的一个客户端软件，负责将商户收银MIS、末端金融设备与MIS-POS POSP平台三者整合，共同完成MIS-POS 的金融支付。

★金融交易接口提供WINCE环境中的交易调用接口，供收银机MIS软件调用。

具体支持交易详见金融设备（POS）所支持的金融交易。

★管理交易接口提供WINCE环境中的交易调用接口，供收银机MIS软件调用，为收银MIS提供MIS-POS数据库查询接口，可以查询该终端在指定日期的交易汇总数据等信息。

★获取应用参数通过配置文件方式，获取MIS-POS客户端所需要的交易参数信息。

★调用设备驱动调用与末端金融设备（POS）所配套的设备驱动，完成金融支付交易。

★转发设备报文负责与MIS-POS POSP平台进行网络通讯与交易报文转发。

★安全加密模块负责网络报文的安全加密功能，避免在局域网通讯时报文内容被不法人员偷截。

3.5设备驱动★ MIS-POS交易接口提供WINCE环境中的交易调用接口，供收银MIS-POS动态库调用。

具体支持交易详见金融设备（POS）所支持的金融交易。

★驱动末端金融设备（POS）通过串口，USB等方式驱动末端金融设备（POS），进行金融交易，并负责交易过程中的交易报文转发。

★上送交易信息收银MIS-POS动态库成功调用后，将金融交易的交易结果回送给收银MIS-POS动态库。

★上送打印信息收银MIS-POS动态库成功调用后，如该交易需要打印，将打印信息回送给收银MIS-POS动态库。

3.6金融设备（POS）★标准金融交易金融设备（POS），必须支持商业银行收单平台的各项金融交易功能。

具体包括：密钥下装、签到、签退、余额查询、磁条卡消费、外卡消费、接触式IC卡消费、非接触式IC卡消费、消费撤销、消费冲正、消费撤销冲正、退货、商场分期付款、积分消费、批结算、批上送等交易。

★管理类交易支持收银MIS发起的交易管理功能，例如：重打印签购单，重打印末笔签购单等。

单机完成POS参数维护，流水清理等POS管理类交易。

★ MIS-POS交易接口提供串口监听服务，根据设备驱动发起的指令完成相应的交易功能。

★冲正机制保证与收银机上的设备驱动相结合，提供安全可靠的冲正管理机制。

4业务流向4.1业务流向图【MIS-POS流向图4-1】4.2业务流向介绍具体流向请查看【MIS-POS流向图4-1】。

1.收银机MIS在售货结算时选择银行卡消费交易，调用收银机MIS-POS动态库，发起MIS-POS金融交易；2.收银机MIS-POS动态库收到业务请求后，读取本地交易参数，结合收银机MIS传来的参数，调用各厂家的设备驱动程序；3.各厂家设备驱动程序，驱动本厂家的POS，在POS上触发相应的金融交易；4.POS进行业务处理（如磁条卡消费）后，将生成的交易金融报文回送给各厂家的设备驱动程序；5.设备驱动程序将交易金融报文转发回送给收银机MIS-POS动态库；6.收银机MIS-POS动态库收到设备驱动程序上送的交易金融报文，将报文进行加密打包处理，并上送给MIS-POS POSP服务端；MIS-POS POSP服务端收到加密报文后，进行数据拆包解密，使用银行网关模块提交金融报文给商业银行收单平台；7.MIS-POS POSP服务端收到商业银行收单平台应答报文后，将报文进行加密打包处理，回送给收银机MIS-POS动态库;8.收银机MIS-POS动态库进行数据拆包解密，将金融应答报文下发到设备驱动程序；9.设备驱动程序将金融应答报文转发至POS；10.POS接受金融应答报文，进行具体的金融支付动作，处理完毕后，将结果信息、交易明细、打印明细上送给设备驱动程序；11.设备驱动程序将各类交易结果回送给收银机MIS-POS动态库；12.收银机MIS-POS动态库将交易结果回送给MIS-POS POSP，MIS-POS POSP将业务流水记录到平台数据库；13.收银机MIS-POS动态库将最终的金融交易结果返回给收银机MIS，收银机根据交易返回判断是否成功交易，如成功交易则打印交易签购单，完成该笔售货结算。

5系统环境需求★生产服务器高性能X86服务器1台（如果需要双机备份，另加1台）★操作系统CentOs 5.4或客户指定版本的Linux服务发行版本新大陆MIS-POS说明书11 / 13★数据库MYSQL,Oracle 10G或客户指定类型数据库★ WEB服务器JRE 1.5Tomcat 5.5★通讯设备路由器（可使用已有设备）交换机（可使用已有设备）★测试服务器PC服务器1台★测试收银机超市收银机1台★测试终端POS金融终端1台6硬件投入本系统所需的硬件设备如下表所示：新大陆MIS-POS说明书12 / 136.2 软件投入新大陆MIS-POS说明书13 / 13。

合集下载

银联商务金融MISPOS实施方案解析

银联商务金融MISPOS实施方案解析

银联商务金融MISPOS实施方案解析银联商务金融MISPOS实施方案解析近年来，随着我国金融体系的不断完善和移动支付的快速普及，MISPOS（移动智能终端收款机）作为新兴支付工具逐渐受到人们的关注。

银联商务金融MISPOS作为银联商务金融在移动支付领域的一项创新产品，具有收款方便、安全、高效等特点。

在商业银行、信用社、P2P机构、需求方众多的小微商户等市场领域逐步展开。

一．产品概述银联商务金融MISPOS是一款基于干线POS终端、移动互联网技术、银联金融云等平台技术，共同打造的智能移动POS 机。

该设备可以通过GPRS、WIFI、蓝牙等多种通信方式实现收款、付款、查询、转账等功能。

同时，该设备还可以实现“手机取现”、“信用卡还款”等增值服务。

二．银联商务金融MISPOS实施方案1.硬件实施方案银联商务金融MISPOS的设备可以分为两类：一类是通过传统的干线POS设备外接MISPOS终端升级实现；另一类则是直接采购新的MISPOS设备。

对于第一类设备，使用银联商务的G3通信模块，通过GPRS网络与云服务器进行通信；对于第二类设备，则使用银联商务的M2M GPRS模块，采用银联商务金融提供的云服务器进行通信。

同时，银联商务金融还提供了一件式服务，从设备采购、设备验证、设备推广、设备维护等方面全程支持商家使用。

2.软件实施方案银联商务金融MISPOS的软件实施方案包括应用开发、渠道管理和运维管理等三个方面。

（1）应用开发方案银联商务金融MISPOS支持多种支付方式，例如：银行卡、微信支付、支付宝支付，此外还支持票据打印、自动结算、数据分析等功能。

商家可根据自有的需求，进行针对性的定制服务，同时可以根据银联商务金融提供的定制服务，进行系统二次开发。

（2）渠道管理方案银联商务金融MISPOS的收单平台可以通过多个银行、第三方支付公司等多渠道，满足商家在收款方面的需求。

同时，为保证平台稳定性，平台具有多节点、多备份、容灾等特性，可以根据商家的特殊需求进行系统定制。

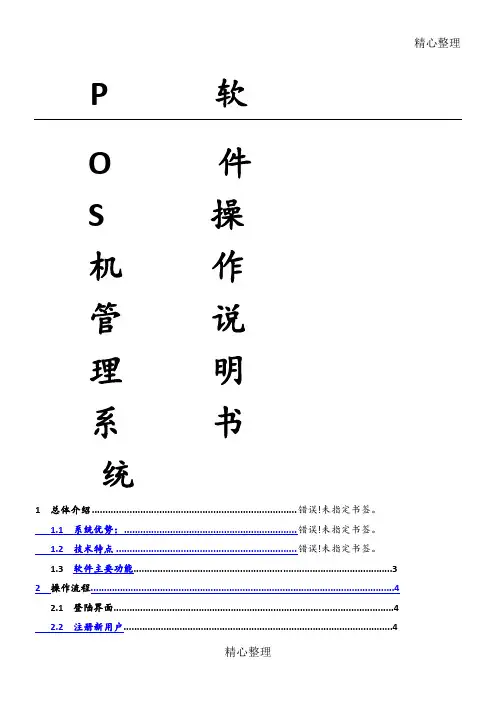

pos机管理系统软件操作说明方案

pos机管理系统软件操作说明方案

精心整理P 软O 件1 1.1 系统优势： ................................................................ 错误!未指定书签。

1.2 技术特点 ................................................................... 错误!未指定书签。

1.3 软件主要功能 (3)2 操作流程 (4)2.1 登陆界面 (4)2.2 注册新用户 (4)2.3 权限修改 (5)3 设备管理 (5)3.1 设备设置 (5)3.2 消费准备 (7)3.3 消费开始 (8)4 卡片管理 (9)人员随时掌握持卡人消费情况、资金平衡，使繁琐的交易管理工作条理分明，运作自如。

1.2 技术特点：1. 使用射频IC卡，免接触，可读无限次。

2. 提供联网和单机两种工作模式。

3. 具有操作提示，错误提示及声音报警功能。

4. 打卡操作速度快，可在不到0.2秒的时间完成整个读卡，校对密码并即时存储当时信息，分秒清楚。

5. 电脑统计，实现各类信息的过滤处理，分类汇总，快捷、准确。

1.3 软件主要功能POS22.12.2用户也可以在此注册新用户，按“注册用户”键，进入如下窗体：2.3 权限修改：管理员用来修改和分配每位操作员的使用权限。

在“系统登陆”先输入管理员密码等信息，然后再单击登陆窗体里的“权限修改”，即可进入，窗体如下：1.在用户选择下拉框中选择一个用户，选好后，再选择该用户的权限，如果想该用户拥有超级用户的权限，则按全部选定即可。

选择完毕后按确定完成操作。

2.若该用户没有选择权限，则该用户只拥有基本的用户权限（如公司名称、退出系统等）。

表示成功修改站点号，单击“确定”返回界面。

也可按“取消”按扭，不进行修改站点号。

修改消费机时间，在ID消费设备下，选择站点号，右击，选择弹出式菜单的“修改时间”弹出以下窗体：设置正确的日期，（系统默认的时间是您电脑当前的时间）按“确定”按扭，出现以下提示信息窗体以便于成功修改。

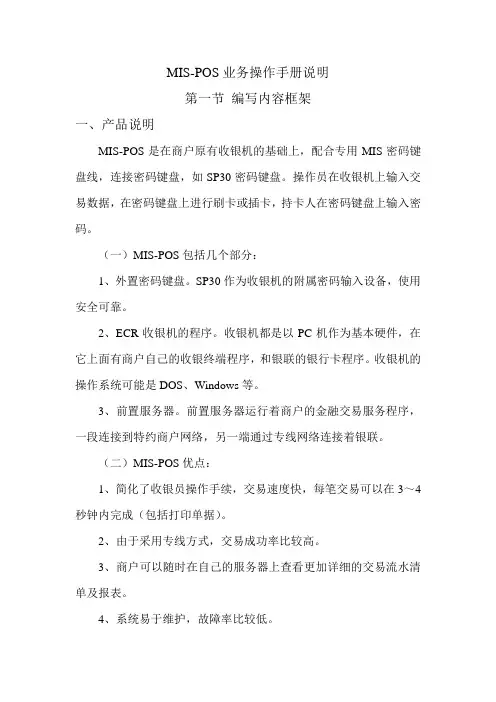

MIS-POS业务操作手册111
