盾构法隧道施工施工工艺及工程实例

盾构空推过曲线段矿山法隧道施工工法盾构空推过曲线段矿山法隧道施工工法一、前言随着城市化进程的不断推进，地下交通建设需求日益增加。

盾构法作为一种主要的隧道施工工法之一，被广泛应用于城市地铁、高速公路等工程中。

本文将介绍盾构空推过曲线段矿山法隧道施工工法，并分析其工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析和工程实例。

二、工法特点盾构空推过曲线段矿山法是一种适用于矿山隧道施工的特殊盾构工法。

其主要特点如下：1. 适用于曲线段：该工法能够应对矿山隧道中的曲线段施工，能够实现弯径半径较小的曲线段推进。

2. 可在矿山环境下施工：该工法适用于矿山隧道施工，能够应对矿山地质条件和环境限制。

3. 平面控制精度高：通过合理的控制手段和施工工艺，能够保证隧道施工中的平面控制精度。

4. 安全高效：该工法采用机械化施工，能够提高施工速度和效率，并减少人工操作。

三、适应范围盾构空推过曲线段矿山法适用于矿山隧道施工，特别是那些具有曲线段的隧道工程。

其适用范围包括：1. 矿山隧道工程：适用于各种类型的矿山隧道工程，包括矿井工程、矿山输送带隧道等。

2. 曲线段工程：适用于需要施工曲线段的隧道工程，能够满足弯径半径要求较小的工程。

四、工艺原理盾构空推过曲线段矿山法隧道施工工艺的核心原理是通过盾构机空推方式来实现曲线段施工。

具体分析如下：1. 工法与实际工程的联系：该工法通过特殊的盾构机来实现曲线段施工，根据实际工程需要设计合适的盾构机结构和控制系统。

2. 采取的技术措施：在施工过程中，通过合理的控制参数和姿态调整等技术措施，使盾构机能够顺利通过曲线段，保证施工质量和施工速度。

五、施工工艺盾构空推过曲线段矿山法隧道施工工艺包括以下阶段：1. 准备阶段：包括现场准备、机具设备调试和施工组织等准备工作。

2. 盾构机安装：将盾构机安装在指定位置，调试机械和电气系统，并进行测试。

3. 开挖隧道：通过盾构机进行隧道的开挖和支护，按照设计要求进行曲线段施工。

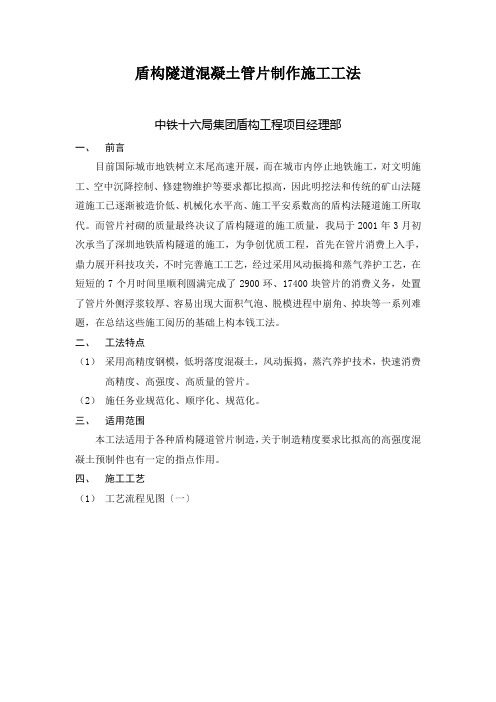

盾构隧道混凝土管片制作施工工法中铁十六局集团盾构工程项目经理部一、前言目前国际城市地铁树立末尾高速开展，而在城市内停止地铁施工，对文明施工、空中沉降控制、修建物维护等要求都比拟高，因此明挖法和传统的矿山法隧道施工已逐渐被造价低、机械化水平高、施工平安系数高的盾构法隧道施工所取代。

而管片衬砌的质量最终决议了盾构隧道的施工质量，我局于2001年3月初次承当了深圳地铁盾构隧道的施工，为争创优质工程，首先在管片消费上入手，鼎力展开科技攻关，不时完善施工工艺，经过采用风动振捣和蒸气养护工艺，在短短的7个月时间里顺利圆满完成了2900环、17400块管片的消费义务，处置了管片外侧浮浆较厚、容易出现大面积气泡、脱模进程中崩角、掉块等一系列难题，在总结这些施工阅历的基础上构本钱工法。

二、工法特点（1）采用高精度钢模，低坍落度混凝土，风动振捣，蒸汽养护技术，快速消费高精度、高强度、高质量的管片。

（2）施任务业规范化、顺序化、规范化。

三、适用范围本工法适用于各种盾构隧道管片制造，关于制造精度要求比拟高的高强度混凝土预制件也有一定的指点作用。

四、施工工艺（1）工艺流程见图〔一〕（2）操作要点a.浇注混凝土前的预备任务：①清洗模具：组模前要对钢模停止彻底清洗，混凝土残渣必需全部根除，内外表运用胶片配合清算，并用高压水冲洗洁净。

②喷涂脱模油：运用雾状喷雾器喷涂，然后抹布平均抹，使模具内外表均布薄层脱模油，如出现脱模油流淌，用棉纱清算洁净。

③组模：模具的质量，特别是尺寸精度，抵消费出合格的管片，拼装成尺寸准确的衬砌环是极端重要的，因此要严厉控制组模质量。

④模具反省：模具组装终了后，由专职质检员用内径千分尺在模具指定位置停止宽度检测，同时对模具的内弧面平整无翘曲。

⑤钢筋笼骨架入模：钢筋笼在靠模上制造终了，用龙门吊配合公用吊具按各种规格将钢筋笼放入模具内，钢筋笼型号与模具型号要婚配，维护垫块位置准确。

模具预备b.混凝土浇注①混凝土配合比必需停止试配，并停止实验以获取正确的养护时间和抗压强度。

盾构隧道穿越铁路施工工法一、前言在城市化快速发展的今天，铁路和道路交通越来越成为重要的交通工具，尤其是城市交通。

铁路和公路的建设离不开穿越隧道的工程，而盾构隧道作为一种先进的隧道工程施工方法，引起了越来越多的关注。

本文将介绍盾构隧道穿越铁路施工工法，包括工法特点、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析和工程实例，以便为实际工程提供参考指导。

二、工法特点盾构隧道穿越铁路施工工法是一种基于盾构机进行隧道施工的方法，它与传统的开挖法相比有以下优点：1、机械化程度高，施工效率高。

盾构机在施工隧道时，不需要像传统开挖法那样需要大量人力。

使用盾构机，一天能够开挖几十到上百米，施工进度大大提高。

2、对周围环境影响小。

盾构机在施工时，不会像传统开挖法那样对周围环境造成大面积破坏，不仅对旁边的道路和建筑物没有太大影响，也不会影响铁路运营。

3、土方处理装置先进，能够处理难以处理的土层。

盾构机配备了破碎器和输送设备，它可以将钻出来的土方运输出来，然后在地面上进行处理和利用。

三、适应范围盾构隧道穿越铁路施工工法适用于铁路施工中的各种条件和场合，特别是适合于复杂地形和地质条件中的隧道施工，例如山地、高速公路、城市地下管线等场合。

四、工艺原理盾构隧道穿越铁路施工工法的实际工程是一种多元化和复杂的过程，其中涉及到很多的技术措施和工序。

下面将对其中的关键工艺环节进行具体的分析和解释。

1、地质调查和设计隧道施工首先需要进行地质调查，包括地下水、地质构造、岩土层水平、倾角及裂隙等多项考察，以便确定地质环境，评估工程难度和风险。

根据地勘结果，进行隧道设计和施工方案制定，包括盾构机的技术参数、隧道相邻结构物保护措施、隧道钢筋混凝土衬砌设计等。

2、盾构机试洞在实际施工前，需要进行盾构机试洞，测试机器的性能和可靠性，确保机械设备能够满足施工的要求，同时，试洞还可以为后续施工提供一定的数据和参数参考。

3、盾构机的安装和组装在盾构机的实际安装和组装中，需要在隧道外建设盾构坑，将盾构机从盾构坑中下放，安装好各项部件，进行检测和试运行，随后即可正式进入施工阶段。

超大直径盾构隧道同步双液注浆快速施工工法超大直径盾构隧道同步双液注浆快速施工工法一、前言随着城市建设的不断发展，大直径盾构隧道的施工需求日益增加。

为了提高施工效率和质量，超大直径盾构隧道同步双液注浆快速施工工法应运而生。

本文将详细介绍该工法的特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析以及工程实例，旨在为读者提供实用、全面的指导。

二、工法特点超大直径盾构隧道同步双液注浆快速施工工法具有以下特点：1. 施工效率高：采用同步施工的方式，快速推进盾构机和注液机，大大缩短了施工周期。

2. 施工质量优秀：采用双液注浆技术，能够提高土层稳定性和隧道结构的承载能力，确保施工质量。

3. 适应能力强：适用于各种地质条件，能够应对复杂的地下水、软土和岩石地层。

4. 全过程监测：通过实时监测技术，对施工过程中的变形、水压等参数进行精确控制，保证工程安全。

5. 环保节能：减少了土方开挖量，降低了施工的环境影响，提高了资源利用效率。

6. 经济性好：节约了施工成本和人力资源，提高了工程的投资回报率。

三、适应范围该工法适用范围广泛，可用于大直径盾构隧道的施工，特别适用于软土、淤泥、水下隧道、高地下水位、复杂地质条件等环境。

四、工艺原理超大直径盾构隧道同步双液注浆快速施工工法的工艺原理是通过盾构机和注液机的同步施工，结合双液注浆技术来提高施工效率和质量。

1. 工法与实际工程之间的联系：根据实际工程的要求，确定施工工艺和参数，保证施工质量。

2. 采取的技术措施：使用同步施工的方式，盾构机和注液机同步推进；使用双液注浆技术，提高土层稳定性和隧道结构的承载能力。

五、施工工艺 1. 准备工作：安装并调试盾构机和注液机，进行相关试验，制定施工计划。

2. 盾构施工：盾构机以零失效为目标，通过同步推进方式，进行盾构施工。

3. 注液施工：注液机根据盾构机推进的速度和土层的特点，通过双液注浆技术，进行注液施工。

类矩形盾构法隧道施工工法类矩形盾构法隧道施工工法一、前言类矩形盾构法隧道施工工法是一种常用的地下隧道施工方法，基于盾构机械设备的使用。

本文将从工法特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析和工程实例等方面进行详细介绍。

二、工法特点1. 类矩形盾构法隧道施工工法具有施工速度快、质量好、工期短等特点。

2. 该工法适用于各种地质条件下的隧道施工，特别是对于软弱地层和高水位区域具有明显的优势。

3. 类矩形盾构法隧道施工工法能够减小对地表的影响，降低噪音和振动的产生。

4. 通过合理的设计和施工措施，可以实现隧道的快速开挖和支护，减小对周边环境的影响。

三、适应范围类矩形盾构法隧道施工工法适用于以下范围：1. 需要开挖较长隧道的项目，如城市地铁、高速公路、铁路等。

2. 地质条件较为复杂的区域，如软弱地层、高水位等。

3. 对地表影响要求比较高的区域，如城市中心、住宅区等。

四、工艺原理类矩形盾构法隧道施工工法的实际应用是基于以下工艺原理：1. 施工工法与实际工程之间的联系：通过合理的设计和施工措施，将施工工法与实际工程的需求相结合，确保施工过程的顺利进行。

2. 采取的技术措施：通过盾构机械设备的运用，对地下隧道进行快速开挖和支护，保证施工过程的稳定和安全。

五、施工工艺类矩形盾构法隧道施工工法的施工过程包括以下各个阶段：1. 工程准备：包括工地选址、地质勘察、施工方案设计等。

2. 盾构机的安装与调试：包括盾构机的组装、安装、调试和试车等。

3. 开挖与支护：盾构机开始开挖隧道，并对开挖面进行及时的支护。

4. 壁体灌浆：在隧道壁体进行灌浆，起到加固和防水的作用。

5. 隧道衬砌：通过注浆技术对隧道进行衬砌，提高隧道的强度和稳定性。

6. 完工验收：对隧道施工的质量进行验收，确保符合设计要求。

六、劳动组织类矩形盾构法隧道施工工法的劳动组织包括施工人员、监理人员、安全人员等，并按照工程进度和施工计划进行合理的组织和安排。

“先隧后站”的盾构过站施工工法“先隧后站”的盾构过站施工工法一、前言随着城市地铁的发展，越来越多的城市开始建设地铁站点。

然而，对于已经拥有繁忙交通的城市而言，地铁站点的建设将面临很大的困难。

为了解决这个问题，开发了“先隧后站”的盾构过站施工工法。

二、工法特点“先隧后站”的盾构过站施工工法通过先行施工隧道，再进行站点的建设，实现了地铁站点与交通线路的分离施工，具有以下特点：1. 简化施工：可以避免地铁站点施工对交通影响大的问题。

2. 减少工期：采用此工法进行施工，可以大大减少地铁站点施工的时间。

3. 提高安全性：由于先隧道后站点的施工顺序，可以保证施工人员的安全性。

4. 节约成本：此工法可以减少施工过程中的浪费，从而实现成本的节约。

三、适应范围“先隧后站”的盾构过站施工工法适用于有一定地铁施工经验的城市，尤其是在地铁线路已经运营的城市。

四、工艺原理该工法的工艺原理主要基于以下两个方面的考虑：1. 隧道和站点之间的连接：隧道和站点之间的连接可以通过隧道门进行实现，这样可以减少对现有交通的影响，并确保施工的安全性。

2. 施工顺序的确定：先施工隧道，再施工站点，可以保证地铁线路的正常运营，避免对城市交通造成过大的影响。

五、施工工艺施工工艺主要包括以下几个阶段：1. 隧道施工：采用盾构机进行隧道的开挖和衬砌。

2. 隧道门安装：在隧道完成后，安装隧道门，形成与地铁线路的连接。

3. 站点施工：在隧道门的基础上，进行站点的建设。

4. 站点与隧道的连接：通过隧道门，保证隧道与站点的连接。

六、劳动组织施工过程中需要组织的劳动力主要包括盾构机操作人员、施工工人、监测人员和安全人员等。

七、机具设备该工法需要使用的机具设备主要包括盾构机、施工工具、起重机械等。

八、质量控制为了确保施工过程中的质量达到设计要求，需要采取以下控制措施：1. 施工过程的监测：对隧道和站点的施工过程进行监测，确保施工质量符合标准。

2. 质量检验：对施工材料和施工工艺进行质量检验，确保施工质量达到要求。

城市老城区上下叠线盾构隧道施工施工工法城市老城区上下叠线盾构隧道施工工法一、前言随着城市发展，老城区的交通压力日益增加。

为了缓解交通拥堵问题，需要在老城区进行地铁线路的建设。

然而，由于老城区道路狭窄、地下管线复杂等特点，传统的开挖施工方法难以应用。

因此，城市老城区上下叠线盾构隧道施工工法应运而生。

本文将介绍该工法的特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析以及相关的工程实例。

二、工法特点城市老城区上下叠线盾构隧道施工工法的特点在于充分利用老城区地下空间，并通过叠线施工方式在有限空间内同时建设上下两条隧道。

该工法具有以下几个特点：1. 充分利用空间：通过在老城区的地下空间进行施工，最大限度地减少对地面建筑和交通的影响。

2. 叠线施工：通过在同一隧道竖井中使用两部盾构机进行上下叠线施工，有效节省施工时间和成本。

3. 安全环保：采用盾构机施工，减少噪音和粉尘，降低对周围环境和居民的影响。

4. 扩展性强：可方便实现隧道数量的增加，满足未来城市发展的需求。

三、适应范围城市老城区上下叠线盾构隧道施工工法适用于以下场景：1. 道路狭窄：老城区道路狭窄，无法采用传统挖掘方法施工。

2. 地下管线密集：老城区地下埋设了大量的管线，使用盾构机施工可以最大限度地避开地下管线，减少管线迁移及施工风险。

3. 建筑物密集：老城区建筑物密集，使用盾构机施工可以最大程度上减少对建筑物的影响。

4. 地质条件复杂：老城区地质条件多变，采用盾构机施工可以有效应对复杂地质条件。

四、工艺原理城市老城区上下叠线盾构隧道施工工法的原理是通过盾构机在地下同时进行上下两条隧道的开挖。

具体工艺原理如下：1. 建立竖井：先在老城区选择合适的位置，建立竖井，用于盾构机的进出和施工设备的运输。

2. 选取盾构机：根据地质情况和隧道设计要求，选择适合的盾构机进行施工。

3. 上下叠线施工：同时使用两部盾构机，一部机器从竖井的上方开始向上隧道方向推进，另一部机器从竖井的下方开始向下隧道方向推进。

地铁盾构隧道冰冻法进洞施工工法地铁盾构隧道冰冻法进洞施工工法一、前言随着城市建设的不断发展壮大，地铁成为了现代城市交通运输的重要组成部分。

地铁的建设离不开隧道施工，而盾构法是地铁隧道施工中被广泛采用的方法之一。

然而，部分地区的土层条件复杂，存在着水沙流失、地裂缝等问题，给盾构施工带来了很大的困难。

为应对这些问题，地铁盾构隧道冰冻法进洞施工工法应运而生。

二、工法特点地铁盾构隧道冰冻法进洞施工工法是利用低温冻结土层，在冷冻作用下保证施工安全进行的一种方法。

其主要特点包括：1. 在地铁隧道盾构施工过程中，通过在洞口周围地层注入冷却剂，使地下土层迅速冷却并形成冻结带，形成有效的施工隔离带，提高盾构施工安全性；2. 冰冻法施工不仅能限制地下水的渗流，从而避免地下水撤托引起的地表下沉和地裂缝，还能稳定周围土层，减少沉降；3. 通过低温冻结技术扩大施工面积，提高施工效率，减少工期；4. 适用于高风险地层和复杂地质条件下的盾构隧道施工。

三、适应范围地铁盾构隧道冰冻法进洞施工工法适用于以下情况：1. 土层含水量较高，地下水位较深的区域；2. 土层中存在裂隙、沉降等问题；3. 施工地层较软且容易流失、塌陷的地区；4. 施工地层存在高风险岩溶、高风险断层等问题。

四、工艺原理1. 连续冷冻技术：通过在盾构施工前进行连续冷冻处理，将盾构进洞面的土层冻结成一定厚度的冻结带，形成临时的施工隔离带，确保盾构施工的安全进行。

2. 导管排列技术：在进洞面外设置多个导冷管，将低温冷却剂注入土层中，实现对土层的冷冻处理。

3. 温度监测技术：通过设置温度传感器，实时监测冻结带厚度和温度变化，以确保冷冻效果。

五、施工工艺1. 前期准备：确定施工地点和施工方案，组织施工人员和设备。

2. 冻结设计：根据地质情况制定冷冻设计方案，确定冷冻带的厚度和温度要求。

3. 冻结施工：按照冷冻设计方案，将低温冷却剂注入土层中，形成冻结带。

4. 盾构进洞：在土层冻结达到要求后，开始盾构进洞施工。
