eLTE无线专网解决方案.pptx

摘要：4G eLTE无线专网可为警用无人机提供实时高清图像回传，支持航拍图像的视频调度、视频监控、GIS图像定 位等多种与警务应用密切相关的功能。

介绍了4G eLTE无人机方案，并对实际警务应用做了初步探讨。

关键词：无人机警用e L T E无线专网引言随着技术的发展，近年来无人机在公安、军事、工 业、农业、民用等领域被越来越多的应用。

在警务应用上，无人机也逐渐发挥重要作用。

2012年河北省承德市禁毒支 队利用“鹰眼”无人机航拍发现非法罂粟种植地块58处，并利用航拍取证直接抓获犯罪嫌疑人2人。

2013年武汉市公 安局应用无人机拍摄的3E S现场三维全景图精准、直观、全 面地提供案件现场的三维全景地理数据支援'2016年9月中秋小间，四川交警利用无人机在成自泸和成绵广高 速，在出行和返程高峰期间执行空中巡逻，并对执法过程进 行了全程直播，返程半天就抓拍交通违法90佘件在上述瞥务应用中，利用无人机机载摄像机进行航拍 获徽频图像，图H i B S无线图传设备回传到地面，在地面 进行视频图像分析和处理，从而获得有用的警务信息，因此 无人机和地面之间的无线传输速率对图像的实时性和质量至 关重要。

经调研，目前国内主流无人机大多采用2.4GHz图传技术，这些方案存在传输带宽低，传输距离近，采用 ISM (Industrial Scientific Medical,为Free license频段)频段容易被干扰等问题，其麵实时传输最大彌率4口、能达到720P,最远传输距离约1km,如需提取分辨率1080P以上的高清视频，只能等无人机返回后从机载存储介质上读取，高清图传的实时性和质量不理想。

4G eLTE无线专网具有上下行带宽灵活配置、大带宽、低时延雜点，其上行速率可达到50Mbps,下行速率可达到100Mbps,数据传送时延约10ms,可支持1080P高清图像回传，并能进行多路高清麵回传。

视频业务覆盖半径可达3~5km,能支持远距离的视频回传。

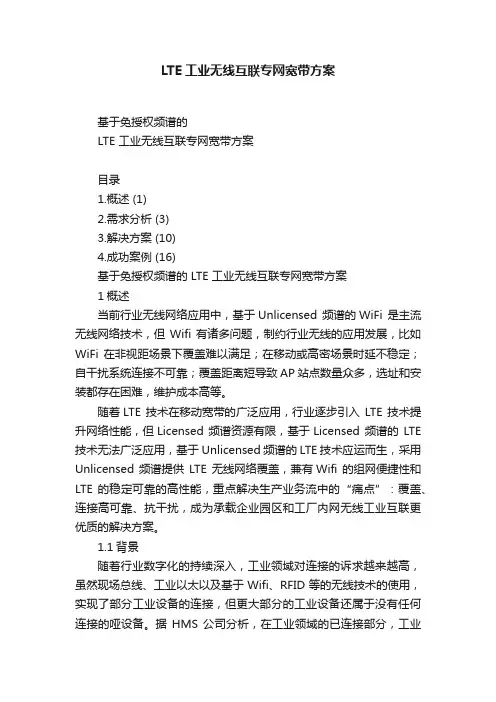

LTE工业无线互联专网宽带方案基于免授权频谱的LTE 工业无线互联专网宽带方案目录1.概述 (1)2.需求分析 (3)3.解决方案 (10)4.成功案例 (16)基于免授权频谱的 LTE 工业无线互联专网宽带方案1概述当前行业无线网络应用中，基于Unlicensed 频谱的WiFi 是主流无线网络技术，但Wifi 有诸多问题，制约行业无线的应用发展，比如WiFi 在非视距场景下覆盖难以满足；在移动或高密场景时延不稳定；自干扰系统连接不可靠；覆盖距离短导致 AP 站点数量众多，选址和安装都存在困难，维护成本高等。

随着LTE 技术在移动宽带的广泛应用，行业逐步引入LTE 技术提升网络性能，但Licensed 频谱资源有限，基于Licensed 频谱的LTE 技术无法广泛应用，基于Unlicensed 频谱的 LTE 技术应运而生，采用Unlicensed 频谱提供LTE 无线网络覆盖，兼有Wifi 的组网便捷性和LTE 的稳定可靠的高性能，重点解决生产业务流中的“痛点”：覆盖、连接高可靠、抗干扰，成为承载企业园区和工厂内网无线工业互联更优质的解决方案。

1.1背景随着行业数字化的持续深入，工业领域对连接的诉求越来越高，虽然现场总线、工业以太以及基于 Wifi、RFID 等的无线技术的使用，实现了部分工业设备的连接，但更大部分的工业设备还属于没有任何连接的哑设备。

据HMS 公司分析，在工业领域的已连接部分，工业以太和工业无线持续发展，至 2018 年— 36 —初，工业以太新增至52%的份额（年度首次超过现场总线的42%），无线连接也以32%的增长率快速增长（但无线连接还仅占到6%左右的份额），随着工厂智能化的持续发展，工业领域对无线通信的期望越来越高。

但工业厂矿园区分布零散，场景复杂，不具备建设一张无线通信大网的条件，也很难获取区域性专用通信频谱；而基于免授权频谱的Wifi 技术在工业领域的应用中，逐步暴露出可靠性、安全性、稳定性、移动性等方面的不足，难以胜任更高性能的工业无线通信需求。

延安中国干部学院eLTE无线宽带专网回传技术方案时间：2019年06月目录第一章总论 (1)1.1需求分析 (1)1.1.1必要性分析 (1)1.1.2可行性分析 (1)第二章系统实现的功能及设计技术指标 (2)2.1实现的主要功能 (2)2.1.1数据业务功能 (2)2.1.2网管功能 (2)第三章网络架构 (4)3.1TD-LTE无线宽带通信系统建设 (4)3.2TD-LTE无线宽带通信系统组成 (4)3.2.1网络拓扑及设备方案 (4)3.2.2设备清单 (6)3.2.3核心网 (6)3.2.4基站 (6)3.2.5网管 (7)3.2.6终端 (8)第四章无线宽带网络无线系统覆盖规划 (9)4.1基站设置思路 (9)4.1.1网络规划流程 (9)4.1.2频率规划 (10)第五章无线宽带专网产品介绍 (12)5.1核心网E SCN230 (12)5.1.1产品概述 (12)5.1.2业务和功能 (13)5.2网管系统E OMC910 (15)5.2.1产品概述 (15)5.2.2产品特点 (18)5.2.3业务介绍 (19)5.3无线基站DBS3900 (25)5.3.1产品概述 (25)5.3.2产品特点 (27)5.3.3产品功能及规格 (29)5.3.1安装方式 (31)5.4基站天线 (33)5.4.1外形尺寸和接口 (33)5.4.2技术指标 (33)5.5宽带无线路由器EG860 (34)第六章环境、供电、接地、防雷 (37)6.1环境要求 (37)6.2供电要求 (37)6.3接地要求 (38)6.4防雷要求 (39)第一章总论1.1 需求分析1.1.1必要性分析基于TD-LTE标准的无线宽带专网系统是终端信息回传等的通信工具，是信息化服务和支撑场区训练工作的重要内容。

建设基于最先进移动通信技术的无线宽带专网系统，是信息化条件下通信的必然选择。

基于TD-LTE的无线宽带专网系统是支撑场区实现数字化、智能化、可视化、便捷化唯一的、可靠的、安全的解决手段。

华为eLTE-U解决方案2017eLTE-U解决方案概述企业在数字化转型过程中，越来越强烈的依赖于无线连接。

不同于普通消费者的无线通信，企业客户往往需要部署专用的无线网络以适配特殊的业务需求，同时希望系统具备易部署、可靠性高和稳定的性能。

华为的eLTE-U解决方案将4.5G通信技术应用在免授权频谱上，使得企业和政府用户也能够自行部署最专业和最先进的行业无线专网，满足企业生产园区和城市公共区域的数据、视频等宽带传输需求。

eLTE-U解决方案有两种网络部署形式，其中通常的方案包含核心网、基站和终端三部分，应用服务器与核心网连接，可以满足各种业务应用场景。

另外还有一种简化的组网形式，只包含基站和终端，基站通过IP连接与应用服务器直接通信。

简化的组网方案适用于固定视频监控场景，由于不涉及终端移动，无须核心网进行跨基站的信息处理，基站也不需要处理小区间切换，只须实现基本的视频数据上传。

eLTE-U解决方案亮点·抗干扰eLTE-U处理多径信号的能力更强，能够将多个反射无线信号进行合并增强，所以eLTE-U相比普通的免授权频谱无线技术（如Wi-Fi），更加适应各种气候条件，在大雨时保持稳定的传输性能，在建筑和植物密集的城区中仍然有良好的覆盖。

eLTE-U有更加精细的无线资源调度机制，每毫秒都会检测干扰情况并选择最合适的无线资源。

相比Wi-Fi和微波技术，在相同外部干扰条件下，性能的损失能够降低3倍。

·易部署eLTE-U解决方案支持5.4/5.8GHz免授权频谱，无须申请专用频谱和支付频谱费用，便于企业自建专网；小型化基站设备便于安装，终端PoE供电，即插即用，3U或1U高盒子集成核心网多个网元；针对固定视频监控场景提供简易组网方案，快速部署，维护简单。

·高性能eLTE-U系统具备更高的接收灵敏度，并且采用特殊技术能够保障小区边缘用户的接入，覆盖距离是Wi-Fi的两到三倍。

eLTE-U针对蜂窝系统设计，有这标准和完善的小区间切换机制，能够支持160公里每小时的移动速度，切换时延小于50毫秒，无丢包。

华为eLTE 行业无线专网解决方案2017当今工业正在经历着智能化的变革，企业正在将新一代的信息和通信技术应用到工业生产中，云计算、大数据、物联网等ICT新技术正在驱动工业转型加速。

企业的业务多种多样，对于通信的要求也不尽相同。

例如工业控制类的业务需要高可靠高性能的数据连接，视频监控要求大数据量的传输带宽，而移动办公要求无处不在的数据库连接和移动应用，企业的人员协作需要一直在线、即按即通的群组通信，生产车间内的移动设备需要精确定位以做到自动化生产，海量的传感设备需要及时自动的上报数据而无须人工干预以及维护。

为了适应多样的企业业务需求，不同的业务部门往往分别部署多种通信系统，如有线网络、WiFi、窄带集群系统、ZigBee和蓝牙等，但这些系统都有着相应的不足。

企业的生产系统、经营管理系统、办公系统和资产管理系统由于采用了不同的通信系统和数据系统，多个平台之间无法进行信息互通和共享，造成了烟囱式的管理架构。

当企业要发展新的业务时，也可能涉及到多个数据平台而难以扩展。

因此企业需要一个融合互通的业务平台，支撑核心的通信需求，即工业级的可靠稳定的数据连接。

eLTE行业专网提供统一的业务平台，语音、视频、数据、位置、物联信息等都汇聚到业务引擎，通过通用的数据接口对接企业不同业务部门的应用系统，如生产系统、经营管理系统、办公系统、资产管理系统等，方便数据共享。

当企业有新的业务系统需求的时候，也可以基于这个融合的平台快速扩展，而无须更改接入层设备。

针对不同的业务和频谱， eLTE行业专网有三个子方案可供选择和自由组合：·eLTE-Licensed：如果企业能够申请到专用的授权频谱，那么推荐采用基于最新的4.5技术的eLTE-Licensed，提供高性能的宽带数据接入及语音调度业务，满足工业控制和生产调度的需求；·eLTE-U：如果企业不能申请专用的授权频谱，那么也可以基于免授权频谱（5.4GHz和5.8GHz）来部署基于LTE技术的专用网络，eLTE-U可提供相比于 Wi-Fi 两到三倍的覆盖范围、更好的移动性和稳定可靠的连接；·eLTE-IoT：企业可以采用eLTE-IoT技术来部署基于免授权频谱（<1GHz的ISM频段）工业物联专网，实现大范围的海量工业设备信息采集。

lte 专网解决方案
《LTE 专网解决方案》
LTE（Long Term Evolution）是一种高速无线通信技术，已经
广泛应用于商用移动通信网络中。

而LTE 专网则是将LTE技
术应用于私有网络中，为企业和机构提供更安全、可靠、高效的通信解决方案。

LTE 专网解决方案是为企业客户定制的，能够满足不同行业、不同应用场景下的通信需求。

它能够提供高速数据传输、低时延、高可靠性的通信服务，适用于工业控制、能源监控、物联网、智能城市等领域。

LTE 专网解决方案的核心是搭建专用的LTE基站和核心网，
与公共网络相分离，确保通信数据的隔离和安全。

此外，LTE 专网还可以根据客户需求进行定制化的网络规划和部署，确保灵活性和可扩展性。

而且，LTE 专网还支持多种终端接入，
包括移动设备、固定终端、车载终端等，满足多种应用场景下的通信需求。

在实际应用中，LTE 专网解决方案已经得到了广泛的应用。

在工业制造领域，企业可以利用LTE 专网实现设备监控、智
能制造，提高生产效率和质量。

在公共安全领域，LTE 专网
可以提供高可靠、低时延的通信服务，保障城市的安全和稳定。

综上所述，LTE 专网解决方案是一种为企业和机构量身定制
的通信解决方案，能够满足不同行业和应用场景的通信需求。

它的应用将为企业提供更安全、可靠、高效的通信服务，促进各行业的数字化转型和信息化建设。

使用eLTE无线网络对数据业务进行补充保障空管数据业务涉及转报，气象，雷达，导航等关键数据业务，一般使用地面线路进行传输，为了提高保障能力可加入备份空中链路，一般使用微博中继的方法，随着科技的发展，现在有新的技术层出不穷，eLTE 无线网络就是一种可行性非常高的技术手段，本文就eLTE 无线网络在单个机场范围使用一个基站进行组网的方案进行了阐述。

从铁路到机场，从港口到海洋勘探，调度、运营、服务等行业应用，单一的语音通信已不足以满足调度、运营的需要。

作为一种窄带通信标准，TETRA对需要高带宽的数据通信和视频通信，有天然缺陷。

但通过“TETRA+WiFi”的模式来弥补数据通信带宽的不足，缺点也很明显的。

“WiFi使用的是公共频点，通信干扰不可避免，从深圳地铁被WiFi干扰逼停的事件就能看出，这种方案在保障地铁安全、稳定运行方面存在风险。

另外，WiFi覆盖的范围非常小，在港口、机场等凋度应用中，WiFi覆盖的盲区问题也会导致风险。

使用eLTE 无线网络建设主要为满足有线链路无线备份需求，在整体LTE 专网实施后可以实现驻机场各业务台站无线网络互通，同时承担集群、数据、视频等业务，不仅能实现语音集群、监控、视频回传还可以进行简单定位，亦可考虑实现视频联动等综合业务，覆盖区域除空管业务区还可包含跑道、停机坪、候机楼等，总体覆盖面积大概为 3.5 平方公里。

一.建设方案基本考虑：1.配备手持终端实现语音集群及视频等通信业务。

2.各区域无线网络互通，通过需要接入的区域配备无线接入路由设备实现。

3.航管楼应急指挥中心设置调度台，对手持终端及视频监控业务进行统一应急指挥。

4.一期在塔台部署一套基站，实现室外区域覆盖，并利用集群终端及CPE 无线接入路由设备针对当前业务需求进行验证。

5.二期可基于一期覆盖结果，针对性补充1～2 个无线基站或室分系统。

二.容量估算考虑后续的业务发展，满足的业务用户数量为：视频和语音业务50个用户。

eLTE无线专网技术在电力信息采集中的应用作者：陈校芸来源：《中国新通信》 2018年第4期一、基于1.8G 频段eLTE-Licensed 商用网的电力信息采集是采用eLTE-Licensed 通信技术1.8G 频段，通过BBU（Building Baseband Unit）室内基带处理单元和RRU(RadioRemote Unit) 在远端将基带光信号转成射频信号放大传送到核心网设备，有利于TMS 综合管理系统监控下的集群调度台和营销主站、配电主站的信息化管理和控制。

其拓扑示意图如下图1。

1.1 用于承载配电自动化中的二遥、三遥业务随着城市化进程的加快, 城市人口不断增加, 用电量更是惊人, 电力时常出现超负荷运转, 因此, 为了解决现代社会供电紧张问题, 相关部门提出了配电自动化、实用化的新举措。

配电自动化与传统的配电模式间最大的区别就在于通信方式, 配电自动化运用网络技术对整个系统进行检测、监察等, 有效的实现了电网技术的革新, 在DMS 设备编码过程中,工作人员必须意识到全局信息一体化的重要性, 根据具体要求合理建设, 保证DMS 信息与全局信息一致, 形成信息一体化的便于管理的配电体系。

配电自动化是一项集计算机技术、数据传输、控制技术、现代化设备及管理于一体的综合性管理系统, 主要用于提高供电的可靠性、改进电能质量、向用户提供优质服务、降低运行费用、减轻运行人员负担等[1]。

故障寻址器不仅能够可靠的捕捉故障信息, 而且还能在第一时间隔绝故障并完成系统的初步恢复工作。

开闭所终端设备（DTU）一般安装在常规的开闭所（站）、户外小型开闭所、环网柜、小型变电站、箱式变电站等处，完成对开关设备的位置信号、电压、电流、有功功率、无功功率、功率因数、电能量等数据的采集与计算，对开关进行分合闸操作，实现对馈线开关的故障识别、隔离和对非故障区间的恢复供电。

部分DTU 还具备保护和备用电源自动投入的功能。
